Aufbau und Funktionen
1
Oberer Griff
2
Touchscreen
3
Schalter I/O
4
Stromversorgungsbuchse
24 V DC
5
Drehknopf für
Einstellung der Pum-
pendrezahl und des
Soll-Drucks,
Umschalten in manuel-
le Bedienung
16
5.1.3. Hand-Terminal
Aufbau

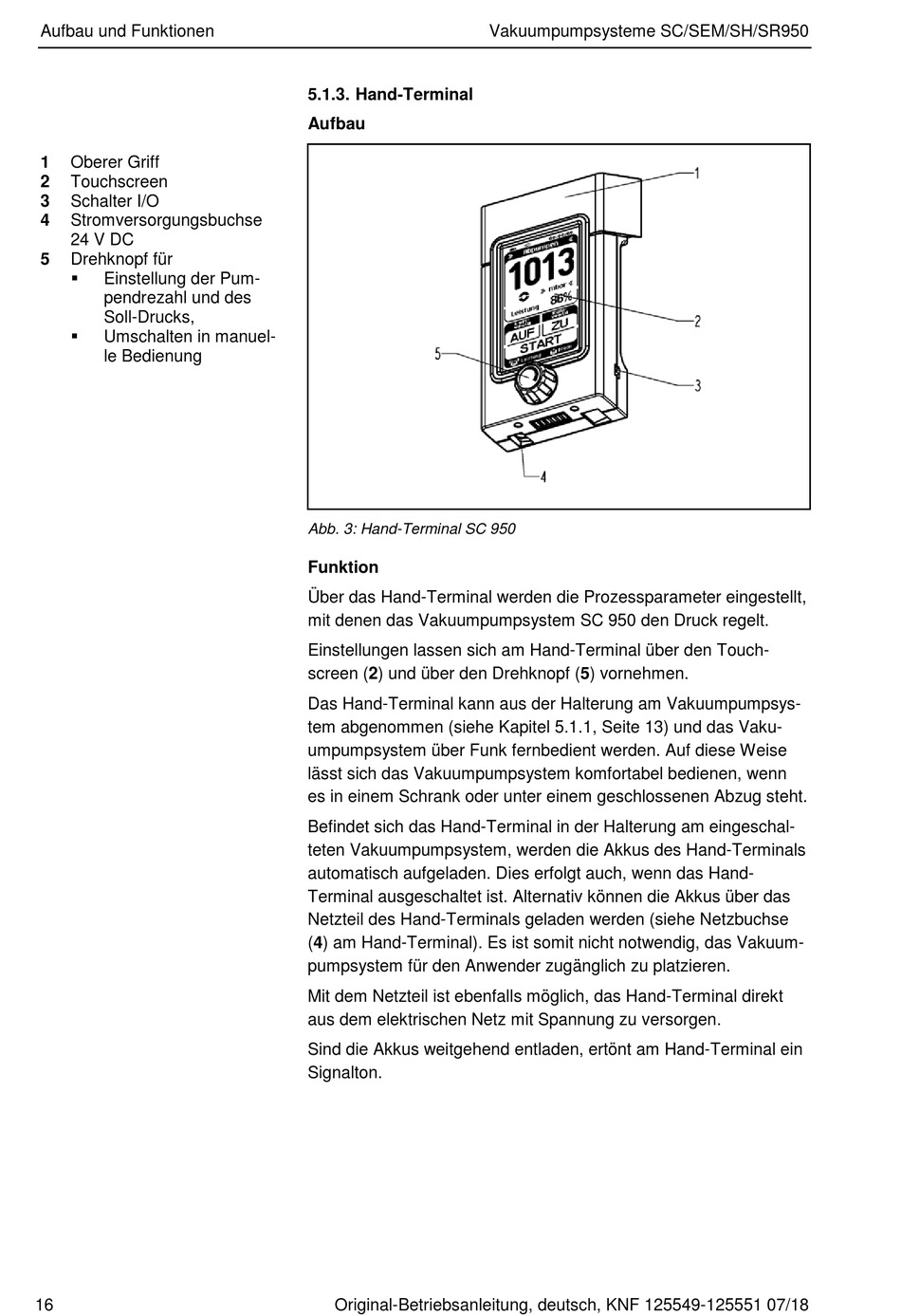

Abb. 3: Hand-Terminal SC 950
Funktion
Über das Hand-Terminal werden die Prozessparameter eingestellt,
mit denen das Vakuumpumpsystem SC 950 den Druck regelt.
Einstellungen lassen sich am Hand-Terminal über den Touch-
screen (2) und über den Drehknopf (5) vornehmen.
Das Hand-Terminal kann aus der Halterung am Vakuumpumpsys-
tem abgenommen (siehe Kapitel 5.1.1, Seite 13) und das Vaku-
umpumpsystem über Funk fernbedient werden. Auf diese Weise
lässt sich das Vakuumpumpsystem komfortabel bedienen, wenn
es in einem Schrank oder unter einem geschlossenen Abzug steht.
Befindet sich das Hand-Terminal in der Halterung am eingeschal-
teten Vakuumpumpsystem, werden die Akkus des Hand-Terminals
automatisch aufgeladen. Dies erfolgt auch, wenn das Hand-
Terminal ausgeschaltet ist. Alternativ können die Akkus über das
Netzteil des Hand-Terminals geladen werden (siehe Netzbuchse
(4) am Hand-Terminal). Es ist somit nicht notwendig, das Vakuum-
pumpsystem für den Anwender zugänglich zu platzieren.
Mit dem Netzteil ist ebenfalls möglich, das Hand-Terminal direkt
aus dem elektrischen Netz mit Spannung zu versorgen.
Sind die Akkus weitgehend entladen, ertönt am Hand-Terminal ein
Signalton.
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
Vakuumpumpsysteme SC/SEM/SH/SR950
