Vakuumpumpsysteme SC/SEM/SH/SR950
1
Tragegriff
2
Hochleistungskondensator
3
Bedien-Terminal
4
Gasballastschalter
5
Kolbenklemmen für 6 und 7
6
Auffangkolben für Konden-
sat Druckseite (beschichtet)
7
Auffangkolben für Konden-
sat Saugseite (beschichtet)
8
Sockel
9
Netzschalter
10 Lüfter oben
11 Lüfter unten
12 Anschluss Kühlmittelventil
13 Anschluss Netzstecker
14 Sicherungsschublade
15 Anschluss für Belüftung
16 Anschluss für Rezipient
(Gaseinlass)
17 Kühlmittelanschluss am
Hochleistungskondensator
(Zufuhr)
18 Kühlmittelanschluss am
Hochleistungskondensator
(Abfuhr)
19 Gasauslass
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
5.2. SEM 950
5.2.1. Aufbau des Vakuumpumpsystems

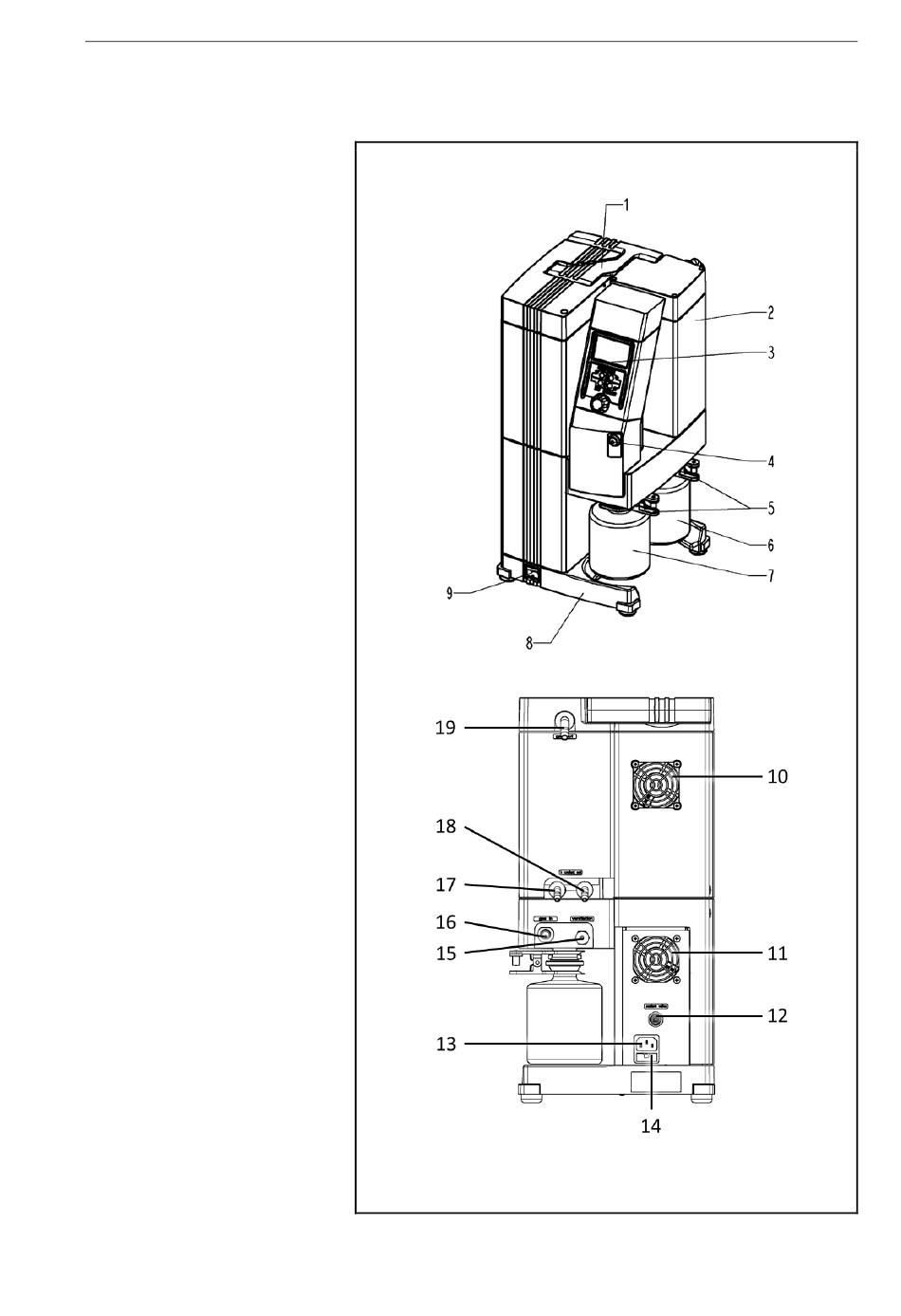

Abb. 4: Vakuumpumpsystem SEM 950
Aufbau und Funktionen
