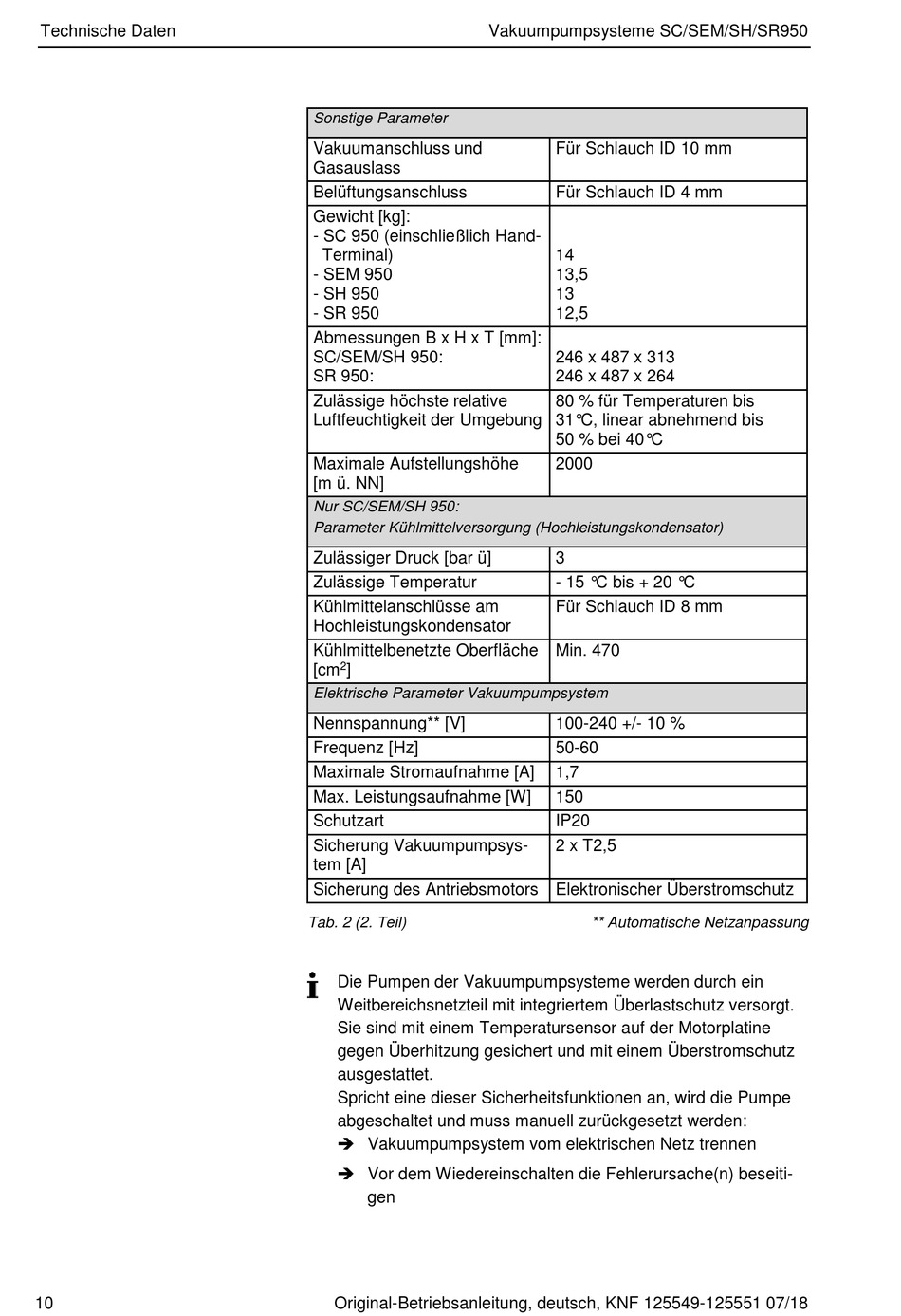

Technische Daten
10
Sonstige Parameter
Vakuumanschluss und
Gasauslass
Belüftungsanschluss
Gewicht [kg]:
- SC 950 (einschließlich Hand-
Terminal)
- SEM 950
- SH 950
- SR 950
Abmessungen B x H x T [mm]:
SC/SEM/SH 950:
SR 950:
Zulässige höchste relative
Luftfeuchtigkeit der Umgebung
Maximale Aufstellungshöhe
[m ü. NN]
Nur SC/SEM/SH 950:
Parameter Kühlmittelversorgung (Hochleistungskondensator)
Zulässiger Druck [bar ü]
Zulässige Temperatur
Kühlmittelanschlüsse am
Hochleistungskondensator
Kühlmittelbenetzte Oberfläche
2
[cm
]
Elektrische Parameter Vakuumpumpsystem
Nennspannung** [V]
Frequenz [Hz]
Maximale Stromaufnahme [A]
Max. Leistungsaufnahme [W]
Schutzart
Sicherung Vakuumpumpsys-
tem [A]
Sicherung des Antriebsmotors Elektronischer Überstromschutz
Tab. 2 (2. Teil)
Die Pumpen der Vakuumpumpsysteme werden durch ein
Weitbereichsnetzteil mit integriertem Überlastschutz versorgt.
Sie sind mit einem Temperatursensor auf der Motorplatine
gegen Überhitzung gesichert und mit einem Überstromschutz
ausgestattet.
Spricht eine dieser Sicherheitsfunktionen an, wird die Pumpe
abgeschaltet und muss manuell zurückgesetzt werden:
 Vakuumpumpsystem vom elektrischen Netz trennen
 Vor dem Wiedereinschalten die Fehlerursache(n) beseiti-
gen
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
Vakuumpumpsysteme SC/SEM/SH/SR950
Für Schlauch ID 10 mm
Für Schlauch ID 4 mm
14
13,5
13
12,5
246 x 487 x 313
246 x 487 x 264
80 % für Temperaturen bis
31°C, linear abnehmend bis
50 % bei 40°C
2000
3
- 15 °C bis + 20 °C
Für Schlauch ID 8 mm
Min. 470
100-240 +/- 10 %
50-60
1,7
150
IP20
2 x T2,5
** Automatische Netzanpassung
