Vakuumpumpsysteme SC/SEM/SH/SR950
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
9.3.1. Pumpe ausbauen

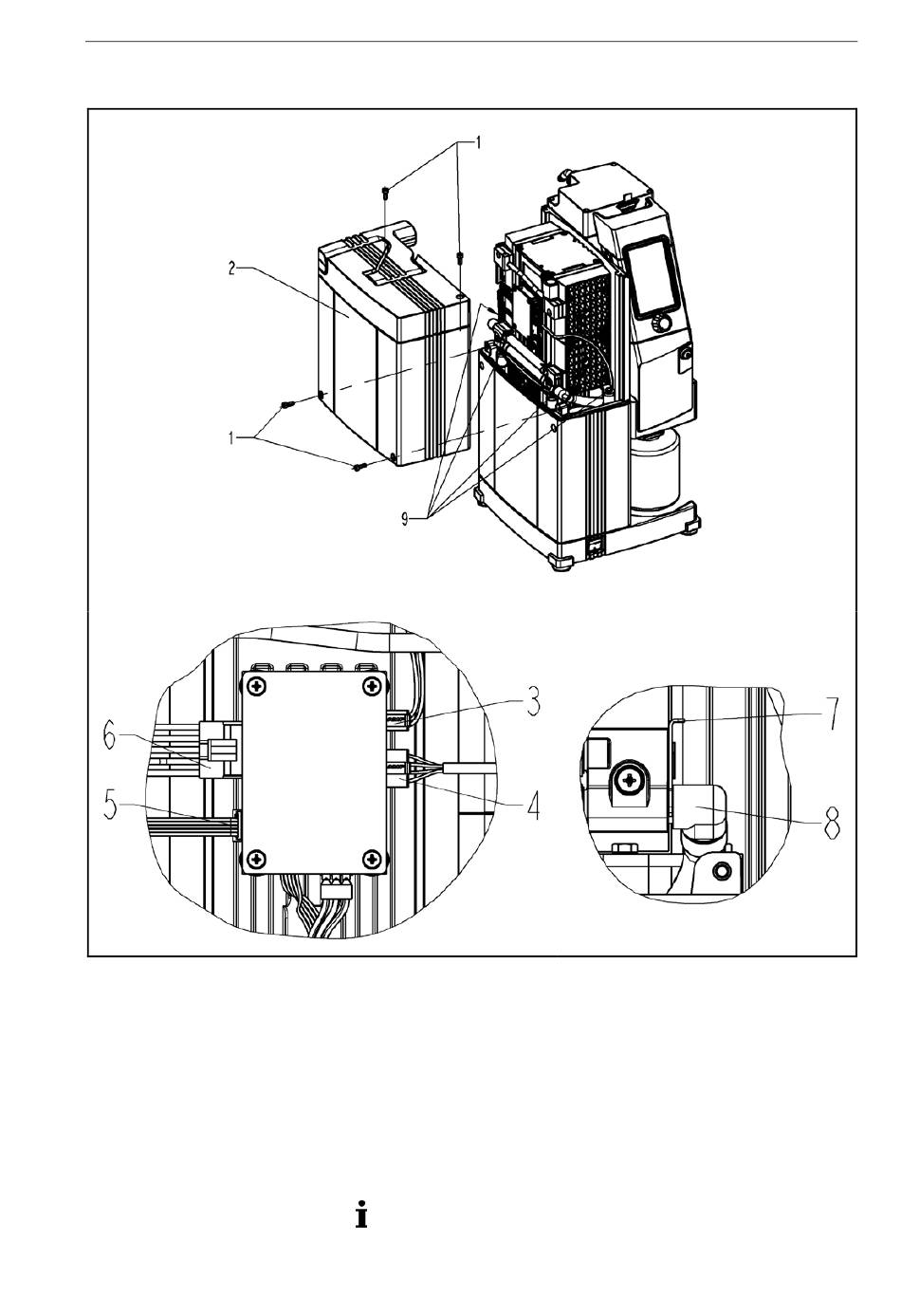

Abb. 20: Zugang zur Pumpe des Vakuumpumpsystems SC 950
1
4x Befestigungsschraube
(Griffbaugruppe)
2
1x Griffbaugruppe
3
1x Stecker Gasballastventil
4
1x Stecker Druckschalter
5
1x Stecker Hall-Sensoren
1. Die vier Befestigungsschrauben (Abb. 20/1) lösen und die
Griffbaugruppe (2) abnehmen.
Um die Griffbaugruppe abnehmen zu können, muss sie
zunächst ca. 5 mm angehoben und anschließend seitlich
über die Pumpe weggezogen werden.
Instandhaltung
6
1x Stecker Spannungsversor-
gung
7
2x Federstahlklammer
8
2x Verschaltungswinkel
9
4x Befestigungsschraube
(Pumpe)
47
