Anschließen und Trennen des Scio-Moduls
Dieser Abschnitt beschreibt die Komponenten und
Schritte, die erforderlich sind, um das Scio-Modul
an den Patientenmonitor M540 oder die M500-
Dockingstation anzuschließen bzw. von diesen
Geräten zu trennen.

Erforderliche Komponenten

– Scio-Modul
– Scio-Anschlusskabel
Informationen zu erhältlichen Scio-Modulen und -
Kabeln sind der Gebrauchsanweisung für das
Infinity Acute Care System, Monitoringzubehör zu
entnehmen.
So schließen Sie das Scio-Modul an den M540 an
In diesem Abschnitt wird beschrieben, wie Sie das
Scio-Modul mit dem entsprechenden Zubehör an
den M540 anschließen.

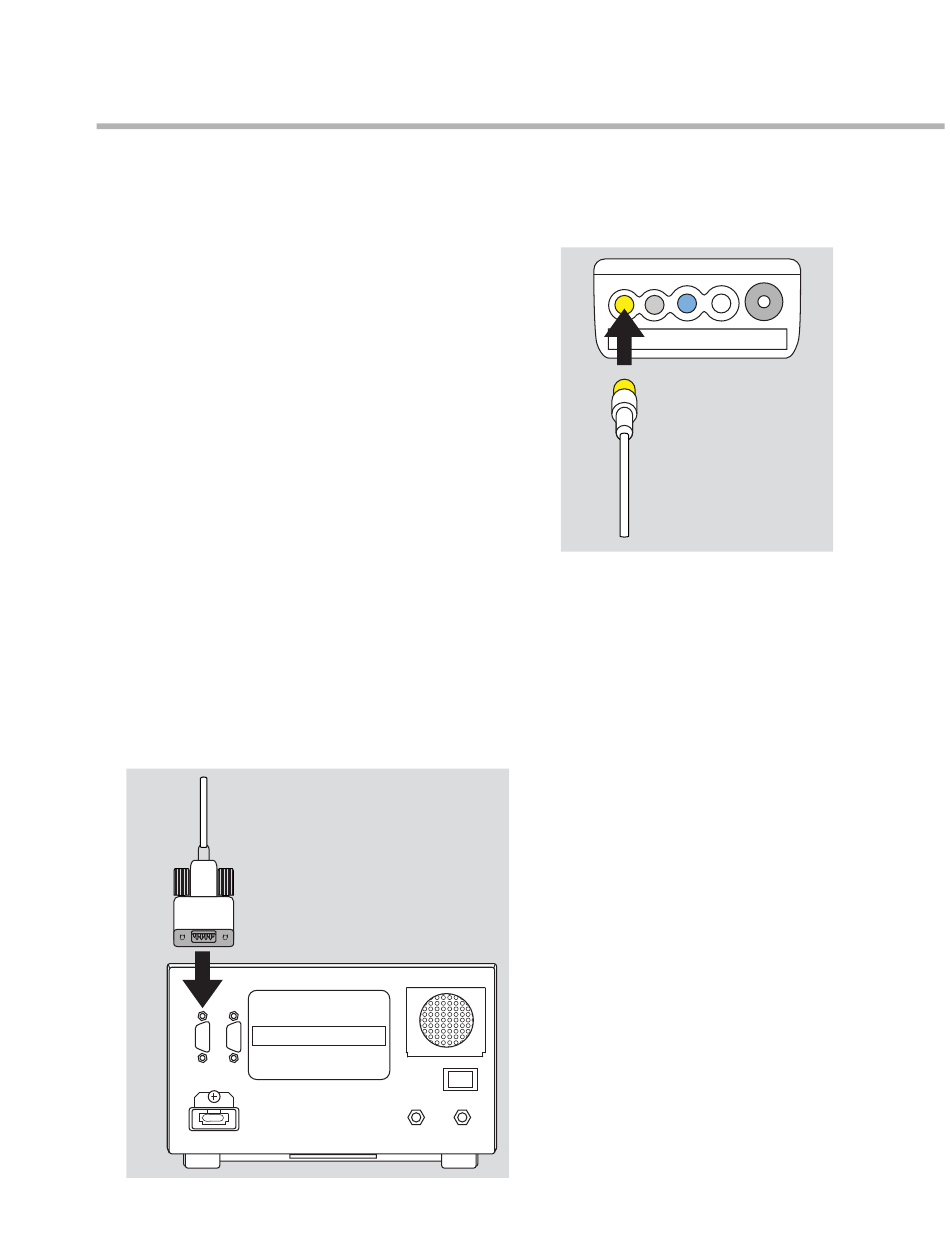

1 Stecken Sie das RS-232-Ende des Scio-
Anschlusskabels in einen der RS-232-
Anschlüsse an der Rückseite des Scio-Moduls.
Ziehen Sie die Befestigungsschrauben an, um
das Kabel am Modul zu sichern.
Gebrauchsanweisung – Infinity ® Acute Care System – Infinity
2 Schließen Sie das andere Ende des Scio-
Anschlusskabels an den gelben CO
Anschluss am M540 an.
So dekonnektieren Sie das Scio-Modul vom
M540
In diesem Abschnitt wird beschrieben, wie Sie das
Scio-Modul vom M540 trennen.
1 Ziehen Sie das Scio-Anschlusskabel vom
gelben CO -Anschluss am M540 ab.
2
2 Lösen Sie die Befestigungsschrauben am RS-
232-Ende des Scio-Anschlusskabels. Ziehen
Sie das Scio-Anschlusskabel vom RS-232-
Anschluss an der Rückseite des Scio-Moduls ab.
