Gebrauchsanweisung
Infinity Acute Care System
WARNUNG
WARNUNG
Zur korrekten Verwendung des
Zur korrekten Verwendung des
Medizinprodukts diese
Medizinprodukts diese
Gebrauchsanweisung lesen und
Gebrauchsanweisung lesen und
beachten.
beachten.

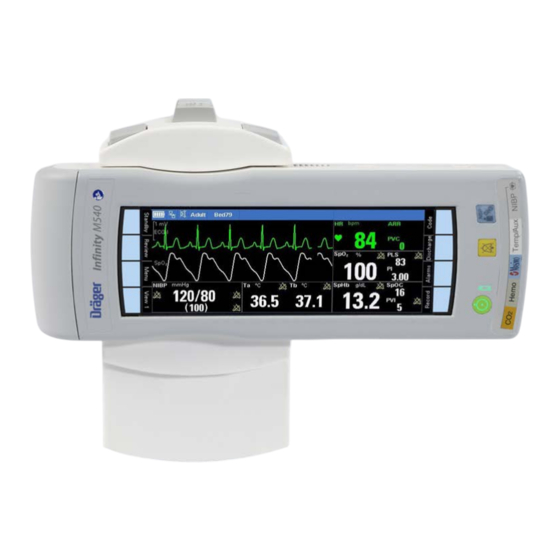

Patientenmonitor Infinity M540
Software VG7.n

Werbung

loading

Verwandte Anleitungen für Dräger Infinity M540

Inhaltszusammenfassung für Dräger Infinity M540

  • Seite 1 Gebrauchsanweisung Infinity Acute Care System Patientenmonitor Infinity M540 WARNUNG WARNUNG Zur korrekten Verwendung des Zur korrekten Verwendung des Software VG7.n Medizinprodukts diese Medizinprodukts diese Gebrauchsanweisung lesen und Gebrauchsanweisung lesen und beachten. beachten.

  • Seite 2: Typografische Konventionen

    Beschriftungen auf dem Gerät und Texte, die auf dem Bildschirm angezeigt werden. Abbildungen Bilder von Produkten und Bildschirminhalt in diesem Dokument können je nach Konfiguration und Auslegung von den tatsächlichen Produkten abweichen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 3 ® – FilterLine sind eingetragene Marken der Oridion Medical 1987 Ltd. ® – Medtronic ® – Nellcor ® – OxiMax ® – SatSeconds sind eingetragene Marken eines Medtronic- Unternehmens. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 4: Open-Source-Software

    Patienten oder zu Schäden am Medizinprodukt oder an anderen Gegenständen führen kann, wenn deren Eintritt nicht verhindert wird. HINWEIS Eine zusätzliche Information, die dazu dient, Schwierigkeiten bei der Bedienung des Medizin- produkts zu vermeiden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 5: Definition Der Zielgruppen

    Produkt verfügen. Anwender sind Personen, die das Produkt gemäß Zweckbestimmung benutzen. Abkürzungen und Symbole Erläuterungen befinden sich in den Abschnitten „Abkürzungen“ auf Seite 36 und „Symbole“ auf Seite 33. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 6 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 7: Inhaltsverzeichnis

    Ansichten ......66 Funktionstaste Notfall ....119 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 8 -Dialogs ....210 Lernen/Neulernen des QRS-Musters ..174 Konfigurationsfunktionen für SpO -Parameter 211 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 9 Anästhesiemittel-Einstellungen ... . 295 CO2-Anzeige......298 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 10 Anzeigen von Systeminformationen..318 Infinity M540 ......404 Konfigurieren der Biomed-Einstellungen .

  • Seite 11: Zu Ihrer Und Ihrer Patienten Sicherheit

    Elektrochirurgie......19 Sicherheitsempfehlungen ....19 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 12: Gebrauchsanweisung Genauestens Beachten

    Die Missachtung dieser Service-Vertrags mit DrägerService und dass Informationen ist ein Gebrauch des alle Instandsetzungen durch DrägerService Medizinprodukts außerhalb der ausgeführt werden. Für Instandhaltungen Zweckbestimmung. empfiehlt Dräger die Verwendung von Original-Dräger-Teilen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 13: Sicherheitstechnische Kontrollen

    Gesundheitseinrichtungen und durch Personen ACHTUNG der definierten Zielgruppen vorgesehen (siehe Die MPods sowie das entsprechende Zubehör, Seite 5). das mit dem Patienten in Kontakt kommt, haben keine Latexanteile. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 14: Vertriebsbeschränkung

    Echtzeit zu übertragen und klinische Anwender über das Vorliegen von Alarmbedingungen zu benachrichtigen. Krankenhäuser müssen sich mit der Norm IEC 80001-1 vertraut machen, bevor sie versuchen, derartige medizinische Geräte an ihre IT-Netzwerke anzuschließen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 15: Patientensicherheit

    – Mögliche negative Auswirkungen auf Patienten mit unterschiedlichen Grunderkrankungen Veränderungen am Medizinprodukt oder die inkorrekte Verwendung des Medizinproduktes können gefährlich sein. ACHTUNG Patientengefährdung Therapeutische Entscheidungen nicht auf Basis einzelner Messwerte und Überwachungsparameter treffen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 16: Allgemeine Sicherheitsinformationen

    Netzstromquelle mit Schutzerde Dräger empfiehlt, das Infinity Acute Care angeschlossen werden. System oder den M540 für die Primärdiagnose und die ICS (Infinity CentralStation) nur für die Anzeige von Patientendaten zu verwenden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 17: Kein Betrieb In Explosionsgefährdeten Bereichen

    Das Medizinprodukt ist nicht für den Betrieb in Betroffene Anwender müssen hinsichtlich Bereichen zugelassen, in denen Gasgemische dieser ESD-Schutzmaßnahmen geschult mit Sauerstoffkonzentrationen von mehr als werden. 25 % (brennbare oder explosive Gasgemische) auftreten können. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 18: Einsatzort

    Umgebung aufbewahrt bzw. verwendet wurde, achten Sie darauf, es vorsichtig zu akklimatisieren, um eine Kondensationsbildung auf den elektronischen Bauteilen und eine möglicherweise daraus resultierende Beschädigung des Geräts zu vermeiden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 19: Elektrochirurgie

    Sensoren der Wandler (EKG, -Druck) und zugehörige Kabel vom Operationsgebiet, der Neutralelektrode, dem elektrochirurgischen Gerät und dem Erdungsanschluss fernhalten. HINWEIS Verwenden Sie für im Körper platzierte wiederverwendbare Temperatursensoren Temperatursensorhüllen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 20 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 21: Verwendung

    Zweckbestimmung ..... 22 Anwendungsindikationen ....23 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 22: Zweckbestimmung

    Nebenstrom- Messungen von Kohlendioxid (CO ) bei intubierten und nicht-intubierten Patienten. Der Infinity MCable Microstream ist für den Einsatz bei erwachsenen, pädiatrischen und neonatalen Patienten vorgesehen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 23: Anwendungsindikationen

    Patienten) – Methämoglobinsättigung (SpMet) – Plethysmografie-Variabilitätsindex (PVI) – Kohlendioxid (CO – Sauerstoff (O ) (nur erwachsene und pädiatrische Patienten) – Lachgas (N O) (nur erwachsene und pädiatrische Patienten) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 24 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 25: Übersicht

    Symbole des WLAN-Modus ....35 Abkürzungen......36 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 26: Übersicht

    C Y-Kabel/Y-Adapter – M540 – Bezeichnet den Infinity M540- D Netzteil Patientenmonitor E Netzkabel – M500: die Infinity M500 Docking Station, die den M540 sichert und die interne M540Batterie lädt Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 27: Vorderansicht Des M540

    Alarmtonpause-Taste F Ein/Aus-Taste Schaltet akustische Alarmsignale für die Dauer von 2 Minuten G Batterie-LED-Symbol stumm. H Alarmtonpause-Taste NIBP-Start/Stopp-Taste Parameterfeld bei Alarm Startet/stoppt nicht-invasive Blutdruckmessungen. J Kurvenbereich (siehe Seite 62) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 28: Rückansicht Des M540

    Laden des Geräts oder während der Kommunikation mit der M500 hervorrufen. Es F EKG-Stecker könnte auch verhindern, dass der M540 physika- lisch an die M500 angedockt werden kann. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 29: Dockingstation M500

    (detaillierte Informationen finden Sie im Kapitel „Sperren/Entsperren des M540“ auf Seite 42). B Entriegelungsknöpfe zum Abdocken des M540 (Sie müssen nur einen Entriegelungsknopf drücken, um den M540 freizugeben) C Optische Ethernet-Verbindungen Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 30: Zusätzliche Hardware

    (PI) und die Pulsfrequenz (PLS). Zusätzlich misst es das Ge- samthämoglobin (SpHb), den Ge- samtsauerstoffgehalt (SpOC), den Plethysmografie-Variabilitätsindex (PVI), die Carboxyhämoglobinsätti- gung (SpCO) und die Methämoglobin- sättigung (SpMet). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 31: Beschreibung

    Geräte wie beispielsweise angeschlossen. intraaortale Ballonpumpen ein EKG und ein arterielles Blutdrucksignal bereit. Infinity MCable – Microstream Misst Microstream-CO Wird direkt an den CO Konnektor des M540 angeschlossen (siehe Seite 276). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 32 Misst die Konzentration von CO und Anästhesiemitteln (Sevofluran, Desfluran, Isofluran, Halothan, Enfluran) im Atemgas. Scio Four Oxi plus Misst die Konzentration von CO und Anästhesiemitteln (Sevofluran, Desfluran, Isofluran, Halothan und Enfluran) im Atemgas. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 33: Symbole

    Funktion/Einstellung ist gesperrt. Lungensymbol, das bei jedem erkannten Atemzug pulsiert Hersteller Herzsymbol, das mit jedem erkannten Pulsschlag blinkt Herstellungsdatum Pacer-Erkennung aktiviert; das Herzsymbol blinkt mit jedem erkannten schrittmacherstimulierten Pulsschlag Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 34 Verkauf dieses Produkts nur durch einen Arzt oder auf ärztliche Nicht wiederverwenden, zur einmaligen „China RoHS“-Markierung zur Kontrolle Verwendung bei einem Patienten der durch elektronische Informationsprodukte erzeugten Nicht wieder- Verschmutzung. verwenden Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 35: Symbole Des Wlan-Modus

    M540 und einem Wireless Access Point assoziiert ist, jedoch keine Daten an die ICS besteht. überträgt. Das Symbol leuchtet rot, wenn der M540 mit keinem Wireless Access Point mehr assoziiert ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 36: Abkürzungen

    Infinity Acute Care System CPP2 Zerebraler Perfusionsdruck 2 Intraabdomineller Druck CPP3 Zerebraler Perfusionsdruck 3 IAPB Intraabdomineller Blasendruck CPP4 Zerebraler Perfusionsdruck 4 Invasiver Blutdruck Ventrikuläres Couplet Intrakranieller Druck Elektrokardiogramm ICP2 Intrakranieller Druck 2 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 37 Blutdruck SpOC Gesamtsauerstoffkonzentration Pulmonalarterieller Blutdruck STCVM Änderung der Vektor-Magnitude PA D Diastolischer pulmonarterieller STdV1 bis ST-Segmentabweichung der Blutdruck STdV6 berechneten Ableitungen PA M Mittlerer pulmonarterieller (EKGdV1 bis EKGdV6) Blutdruck Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 38 EKGIII, EKGaVL, EKGaVR, EKGaVF, EKGV2, EKGV5. Umbilikalarterieller Blutdruck Umbilikalvenöser Blutdruck VES/min Anzahl der ventrikulären Extrasystolen je Minute VESA Video Electronics Standard Association Ventrikuläre Fibrillation VTACH Ventrikuläre Tachykardie Zentralvenöser Blutdruck Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 39: Zusammenbau Und Vorbereitung

    Anbringen eines Infinity MCable – Masimo SET und Masimo rainbow SET/Nellcor OxiMax ....44 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 40: Übersicht

    Patienten oder eine Beschädigung des Geräts zu vermeiden. ACHTUNG Vermeiden Sie Halterungslösungen, die den Luft- strom beeinträchtigen könnten, da die M500 für die Wärmeableitung eine adäquate Belüftung be- nötigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 41: Andocken/Abdocken Des M540

    2 Halten Sie den M540 gut fest, und drücken Sie auf einen der Entriegelungsknöpfe der M500 (E – siehe Pfeil). 3 Ziehen Sie den M540 (B) aus der M500 (C). A M500 Arretierschieber B M540 Patientenmonitor C M500 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 42: Sperren/Entsperren Des M540

    Innensechskantschlüssel wieder entsichert werden. Die M500 in der Draufsicht A Innensechskantschlüssel B Mittleres Loch am Verriegelungsschieber zum Sperren/Entsperren des M540 C Entriegelungsknöpfe zum Abdocken des M540 D Verriegelungsschieber Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 43: Anschließen Der Systemkabel In Einer Iacs-Konfiguration

    Der Patientenmonitor M540 unterstützt eine Vielzahl von Zubehörteilen, darunter Transporthardware, Klammern, Kabelhaken, Fahrgestelle usw. Weitere Informationen zu diesem Sonderzubehör finden sich unter Infinity Acute Care System – Monitoringzubehör Gebrauchsanweisung. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 44: Anbringen Eines Infinity Mcable - Masimo Set Und Masimo Rainbow

    B MCable-Halteadapter mit Nasen, die an den F Aussparungen für das Einrasten des MCable- Seiten des M540 einrasten Halteadapters C MCable-Gehäuse G Zwischenkabel oder wiederverwendbarer -Sensor, wird direkt mit dem MCable D MCable verbunden Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 45 (B) an den Aussparungen am M540 aus und drücken Sie kräftig, bis der Halteadapter hörbar einrastet. 3 Schließen Sie das MCable (D) an den blauen -Anschluss des M540 an. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 46 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 47: Bedienkonzept

    Registrierungen ... . . 85 Ruhe-EKG-Berichte..... 86 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 48: Übersicht

    Netzwerk. HINWEIS Der M540 kann auch an eine Docking Station M500 angedockt werden, die lediglich an die Stromversorgung angeschlossen ist und zum Aufladen der Batterie des M540 verwendet wird. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 49: M540 Im Einzelplatz- Oder Wlan-Modus

    Für Informationen darüber, wie der M540 in einer IACS-Konfiguration arbeitet, siehe Seite 52. HINWEIS Nach dem Ausschalten und Wiedereinschalten des Geräts geht die Lautsprecherlautstärke auf die Standardeinstellung zurück. Die Lautsprecherlautstärke kann manuell geändert werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 50: Konfigurationsänderungen Während Transport Im Wlan-Modus

    Bei Verwendung in einer IACS-Konfiguration ist der M540 für die Ausgabe aller akustischen Alarmsignale verantwortlich, wenn er abgedockt wird. Das Cockpit gibt keine akustischen Alarmsignale mehr aus, wenn der M540 abgedockt ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 51: Einstellungen Für Die Bettnummer

    Seite 324. Das Symbol leuchtet rot, wenn der Wenn der WLAN-Modus deaktiviert ist, ist die M540 mit keinem Wireless Access Point Einstellung Bettnummer beibehalten ausgegraut mehr assoziiert ist. und inaktiv. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 52: M540 In Einer Iacs-Konfiguration

    HF-Grenzen aus, Bezeichnung der Kurven. Patientenkategorie (erwachsen, pädiatrisch, – Sämtliche Alarminformationen. Wenn neonatal), Schrittm.-erkenn. aus, Schrittm.- gleichzeitig mehrere Alarme vorliegen, wird fusion derjenige mit der höchsten Alarmstufe an das Netzwerk übertragen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 53: Kommunikation Mit Der Ics (Infinity Centralstation)

    Patientenfeld enthält je nach dem ausgewählten Wie Sie einen Patienten einer ICS zuweisen, ICS-Layout unterschiedliche Kurven und können Sie in der Gebrauchsanweisung für die Parameter. Unabhängig vom ausgewählten ICS- Infinity CentralStation nachlesen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 54 Ansicht mit neuen Parameterfeldern (ohne gestellt und der Patient kann manuell einem leeren Kurven) aufgefüllt. Begonnen wird mit dem Patientenfeld an der ICS zugewiesen werden. Parameterfeld ganz rechts unten auf dem M540. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 55: Alarmtonpause

    Wenn der M540 in einer IACS-Konfiguration angedockt ist, werden diese Werte angezeigt. Detaillierte Informationen über die Fenster und Funktionen der ICS finden Sie in der Gebrauchsanweisung für die Infinity CentralStation. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 56: Netzwerkdatenübertragung

    Kommunikation mit der ICS jedoch unterbrochen ist, passiert Folgendes: – Die Meldung Nicht von Zentrale überwacht wird im Patientenfeld der ICS und in der Kopfleiste des M540 angezeigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 57: Remote-Ansicht Und Fernsteuerung

    Andocken des M540 an das Medical Cockpit übertragen. Der Anwender kann ein gespeichertes Ereignis am Cockpit prüfen und eine manuelle Registrierung anfordern. Anfordern kontinuierlicher/zeitlich begrenzte Registrierung für Nein Nein einen M540 im Einzelplatzmodus. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 58 Konfigurieren der Alarmgrenzen Nein Automatische Einstellung der Alarmgrenzen Nein Konfigurieren von Arrhythmieeinstellungen Nein Konfigurieren von ST-Einstellungen Nein Nein Überprüfen von Trendinformationen Nein Ausführen der Neulernfunktion Nein Ändern der demografischen Patienteninformationen Nein Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 59: Funktionstasten

    Cockpit Halten Sie die Funktionstaste durch Drücken dieser für zwei Sekunden gedrückt, Funktionstaste ebenfalls in um eine kontinuierliche den Standby-Modus versetzt. Registrierung zu starten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 60: Monitoringbereich

    Sie ist immer sichtbar und enthält die folgenden Informationen: – Symbol „Restliche Batterieladung“ (Wenn die Batterie vollständig aufgeladen ist, sind alle Segmente des Symbols ausgefüllt; mit Abnahme des Ladezustands der Batterie werden die Segmente leer.) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 61: Das Alarmstatusfeld

    Zeitdauer pausiert sind. Alarme Zeigt an, dass alle Alarme deaktiviert wurden. Eine vollständige Liste der unterstützten Meldungen ist auf Seite 333 angegeben. Weitere Informationen zur Alarmüberwachung finden Sie im Alarme-Kapitel. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 62: Parameterfelder

    5 Drücken Sie auf X, um den Dialog zu schließen. des Zeitpunkts der Erkennung des Atemzugs HINWEIS Wenn das erfasste Signal nicht in den Kurvenka- nal passt, kann der obere Teil der Kurve abge- schnitten angezeigt werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 63: Dialoge

    Setup-Seiten direkt aufrufen, indem Sie die entsprechenden Parameterfelder im Hauptbildschirm drücken. A Horizontale Registerkarten (die ausgewählte Registerkarte wird hellblau angezeigt) B Schaltfläche zum Schließen des Dialogs C Parameterfelder mit Echtzeitwerten Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 64: Konfigurieren Des Bildschirms

    2 Drücken Sie auf jedes Kreuz, das nacheinander gewünschte Option ausgewählt ist (Ja oder in jeder Ecke des Bildschirms auftaucht. Nein). 4 Drücken Sie auf X, um den Dialog zu schließen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 65: Batteriebetrieb

    M540-Einstellungen für bis Minuten-Intervallmodus durchführen kann. zu 60 Stunden erhalten. Um den Verlust konfigurierter Einstellungen zu vermeiden, empfiehlt Dräger, den M540 vor Ablauf von 60 Stunden wieder an die M500 anzudocken. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 66: Energiesparmodus

    Zwei Kurven und fünf Parameterfelder HF, SpO , AFi, Temperatur und EKG-Ableitung II und SpO NIBP Drei Kurven und drei Parameterfelder HF, SpO und AFi EKG-Ableitung II, SpO Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 67: Profile

    Einstellungen ein Profil enthält und welche nicht. Patientenkategorie individuell angepasst werden. Außerdem erfahren Sie, wie sich Profile in einer Anwender-Standardeinstellungen sind für alle IACS-Konfiguration und wie im Einzelplatzmodus Patientenkategorien gleich. verhalten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 68: In Einem Profil Enthaltene Einstellungen

    (Drücken Sie die Funktionstaste Menü > System-konfig. > Alarm-konfig. > Geben Sie das Passwort ein > Alarm- konfig.) Alarmpause (Zeitauswahl) Alarm-validierung -Alarmverzög Diese Auswahl ist nur verfügbar, wenn die Einstellung SatSeconds auf Aus gesetzt ist. Alarm-gruppe NIBP/SpO -Sperre Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 69: Co 2 -Profileinstellungen

    (Drücken Sie auf das Parameterfeld CO Alarm Diese Einstellungen können für (Einstellung Ein/Aus) jeden der folgenden Parameter separat konfiguriert werden: etCO Obere und untere Alarmgrenze inCO , AFc. Archiv Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 70 (Drücken Sie auf das Parameterfeld CO > AFc-Apnoezeit Apnoe-Archiv Skala [mV/cm] Drücken Sie auf die CO -Kurve, um (Kurvengröße) die Skalierung der Kurve einzustellen (siehe Seite 62). Farbe (Farbe von Kurve und Parameter) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 71: Herzfrequenz- Und Arrhythmie-Profileinstellungen

    Diese Einstellungen können für (Einstellung Ein/Aus) jeden der folgenden Parameter separat konfiguriert werden: HF, Obere und untere Alarmgrenze Brady (nur im Modus „Neonatal“); Archiv VES (nur in den Modi „Erwachsen“ und „Pädiatrisch“). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 72 Dialog EKG 2 (Drücken Sie auf das Parameterfeld Herzfrequenz > Einstell. > EKG 2) Schrittm.-erkennung Die Einstellung ist bei aktiviertem HfC-Filter nicht verfügbar. QRS-Sync.-Mark. Kabeltyp ARR-Ableitung 1 ARR-Ableitung 2 ARR-Verarb. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 73: St-Profileinstellungen

    (Drücken Sie auf das Parameterfeld AFi) Alarm (Einstellung Ein/Aus) Obere und untere Alarmgrenze Archiv Dialog Einstell. (Drücken Sie auf das Parameterfeld AFi > Einstell.) RESP-Ableit. Modus Markierung Monitoring Apnoezeit Apnoe-Archiv Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 74: Spo -Profileinstellungen (Masimo)

    Pulston-Lautstärke Pulston-quelle SpO2-Balken Mittelungszeit Empfindlich-keitsmodus FastSAT-Modus Farbe (Farbe von Kurve und Parameter) Skala [mV/cm] Um die Skalierung der Kurve (Kurvengröße) festzulegen, drücken Sie auf die -Kurve (siehe Seite 62). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 75: Puls-Co-Ox-Profileinstellungen (Masimo)

    Diese Einstellungen können für (Einstellung Ein/Aus) , Entsätt. und PLS individuell konfiguriert werden. Obere und untere Alarmgrenze Archiv Dialog Einstell. (Drücken Sie auf das Parameterfeld SpO > Einstell.) Pulston-Lautstärke Pulston-quelle SpO2-Balken Reaktionsmodus Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 76: Profileinstellungen Für Die Nicht-Invasive Blutdruckmessung

    Dialog Temp.-Grenzen (Drücken Sie auf das Parameterfeld Temperatur) Alarm Diese Einstellungen können für Ta, Tb, ΔT, T1a, T1b und ΔT1 individuell (Einstellung Ein/Aus) konfiguriert werden. Obere und untere Alarmgrenze Archiv Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 77: Profileinstellungen Für Die Invasive Blutdruckmessung

    Archiv GP2 D, GP2 M, GP2 S, GP3 D, GP3 M, GP3 S, GP4 D, GP4 M, GP4 S, RA, LA, RV, ZVD, ICP und CPP individuell konfiguriert werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 78 GP8, ART, LV, LA, PA, ZVD, ICP, Pod 1D-Kennzeichen und Pod RA, RV, AXL, BRA, FEM, RAD, 2A-Kennzeichen bis Pod 2D- AOR, UAP, IAP, IAPB, ÖSO, Kennzeichen) FEMV, UVP, GPM Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 79: Monitoreinstellungen

    In einem Profil nicht enthaltene Einstellungen Die folgenden Einstellungen sind in Profilen nicht enthalten und müssen individuell konfiguriert werden. Diese Einstellungen bleiben unverändert, bis sie durch den Anwender manuell erneut geändert werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 80 Einstellung für die Profilübernahme vom M540 konfig. > Biomed > Geben Sie das Passwort ein > übernommen. Wählen Sie den gewünschten Dialog aus) Biomed Sprache Franz. NFC Netz-frequenz -Sensortyp Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 81: Speichern Eines Profils

    überträgt folgende Profileinstellungen an das Standardprofil des Cockpits wird wiederhergestellt. Cockpit: – EKG-Kabeltyp – Herzfrequenzquelle – SpO -Alarmverzögerung, SpO Empfindlichkeitsmodus für Masimo, SpO Empfindlichkeitsmodus für Nellcor – Umgebungsdruckwert – IP-Bezeichnungen Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 82: Funktionsweise Des Profils In Einer Einzelplatzkonfiguration

    Das auf der M500 gespeicherte M540 Profil wird wiederhergestellt. Automatisch Alle Das auf der M500 gespeicherte Profil wird wiederhergestellt. Eine Automatisch Monitor Liste der Profileinstellungen befindet sich auf Seite 68. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 83: Verschiedene Profileinstellungen

    Profileinstellungen des OPs. Der M540 wird wieder an dieselbe M500 Der M540 übernimmt die für die Intensivstation auf der Intensivstation angedockt. festgelegten Profileinstellungen, die auf der M500 gespeichert sind. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 84: Standby-Modus

    Bildschirm, sondern nur noch in der ICS-Bett- Ansicht angezeigt. Wenn der M540 Teil einer IACS-Konfiguration ist, wird durch Auswahl des Datenschutzmodus am M540 automatisch auch der Datenschutzmodus am Cockpit aktiviert und umgekehrt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 85: Registrierungen/Berichte

    Drücken der Funktionstaste Reg. aufgefordert, eine zeitlich begrenzte Registrierung auf dem zugewiesenen Netzwerk-Registrierer zu starten bzw. zu stoppen. Halten Sie diese Funktionstaste für zwei Sekunden gedrückt, um eine kontinuierliche Registrierung zu starten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 86: Ruhe-Ekg-Berichte

    – Größe, Gewicht – diese Einstellungen müssen am Cockpit eingegeben werden, wenn der M540 in einer IACS-Konfiguration angedockt ist. Befindet sich der M540 im Einzelplatzmodus, müssen die selben Einstellungen an der ICS eingegeben werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 87: Inbetriebnahme

    Patientenkategorien ....91 Auswählen einer neuen Patientenkategorie . . . 91 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 88: Übersicht Über Das Patientenmonitoring

    Patient? angezeigt. Drücken Sie Entlassen, um vorhandene Patientendaten zu löschen, oder Abbr., um das Monitoring des vorherigen Patienten fortzusetzen und neue Daten dem vorhandenen Datensatz hinzuzufügen. Der Hauptbildschirm wird angezeigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 89: Aufnehmen Von Patienten

    Befindet sich der M540 im WLAN-Modus oder im 4 Tippen Sie OK an. Der Dialog Patienten- Einzelplatzmodus, können Größe und Gewicht an konfig. wird geschlossen. der ICS eingegeben werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 90: Entlassen Von Patienten

    Patienten immer die Funktionstaste Entlass., um sicherzustellen, dass keine früheren Patientendaten an die neuen Patientendaten angehängt werden. WARNUNG Ein Drücken der Funktionstaste Entlass. könnte versehentlich zu einem Datenverlust führen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 91: Patientenkategorien

    Patienten und des Arztes, Patienten-Nr., Meldung Eine Änderung der Kategorie Geburtsdatum, Aufnahmedatum, Körpergröße und beeinflusst die Alarmeinstellungen und die Gewicht. Verarbeitungsalgorithmen. wird angezeigt. 4 Drücken Sie auf OK. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 92 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 93: Alarme

    Standardeinstellungen....135 Vorab-Stummschaltung von Alarmen ..106 So aktivieren Sie die Vorab-Stummschaltung . 106 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 94: Übersicht Über Die Alarme

    Alarmprioritäten die Ein Beispiel für eine Alarmbedingung von hoher Alarmmeldung beeinflussen, siehe „Optische Priorität ist eine Asystolie. Alarmsignale“ auf Seite 97 und „Akustische Alarmsignale“ auf Seite 98. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 95: Alarmverarbeitung

    Parameterfeldes blinken nicht länger in der automatisch, sobald die Alarmbedingung nicht Alarmfarbe und es werden keine akustischen mehr vorliegt. Dieser Alarmtyp wird als Alarmsignale erzeugt. „selbstlöschende Alarmbedingung“ bezeichnet. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 96: Aktivieren Oder Deaktivieren Der Alarmvalidierung

    Aus, 15 s bis 60 s (in Schritten von 15 s – auswählbar) von 15 s – auswählbar) Atemfrequenz (AFi) 14 s 14 s Atemfrequenz (AFc) 10 s Pulsoxymetrie (SpO 10 s Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 97: Optische Alarmsignale

    Alarmgren- zen) Niedrig (Hinweis) Durchgängig Blauer Hintergrund Kein optisches Schwarze (zum Beispiel blauer Alarmsignal Alarmmeldung auf Ableitungsausfall) Hintergrund Cyan-farbenem Hintergrund M540-Alarm-Meldungen sind in einem Abstand von einer Armlänge lesbar. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 98: Akustische Alarmsignale

    Parameterfeld auf zu blinken, leuchten aber in der Gebrauchsanweisung. entsprechenden Alarmfarbe weiter. Wenn simultan mehrere Alarmbedingungen vorliegen, wird ein akustisches Alarmsignal für die Alarmbedingung mit der höchsten Priorität generiert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 99: Achtungstöne

    Stellen Sie die Alarmtonlautstärke so ein, dass der Alarmton auch unter lautesten Wenn der M540 am Cockpit angedockt ist, Umgebungsbedingungen noch gehört wird. übernimmt das Cockpit die primäre Alarmsignalisierung und der Lautsprecher des M540 ist deaktiviert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 100: Testen Der Optischen Und Akustischen Alarmsignale

    Sie die Einstellung für die Alarmgrenzen wieder auf den ursprünglichen Wert zurück (siehe Seite 112). Achten Sie darauf, dass die Lautstärke des Alarmtons höher eingestellt ist als die Umgebungsgeräusche. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 101: Spezielles Alarmverhalten

    Wenn Arteriell als HF-Quelle gewählt ist, wird der im Dialog Alarm-konfig. (siehe Seite 314). erste gültige Druckwert aus folgender Liste in der angegebenen Rangfolge abgeleitet: ART, AOR, FEM, AXL, RAD, UAP, BRA. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 102: Nullabgleichen Der Invasiven Blutdrücke

    Bildschirm antippen, um fortzusetzen angezeigt. Sie können den Datenschutzmodus nur dann aktivieren, wenn der Patient auch an der ICS aufgenommen wurde. Zum Aktivieren oder Deaktivieren dieser Funktion siehe Seite 84. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 103: Standby-Modus

    Maschinen-Modus aktiviert war, bevor der dus ist und der EKG-Filter auf Monitor gesetzt ist. Franz. NFC-Modus eingeschaltet wurde, wird der Herz-Lungen-Maschinen-Modus deaktiviert. Zum Aktivieren oder Deaktivieren dieser Funktion siehe Seite 321. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 104: Ecmo-Modus

    5 Drücken Sie auf Einstell. 2. folgende Meldung angezeigt, um darauf 6 Drücken Sie auf Druckalarme aus. hinzuweisen, dass die Alarme „Systolischer Druck“ und „Diastolischer Druck“ deaktiviert sind. 7 Wählen Sie Aktivieren. ECMO Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 105 Dialog Alarm-einstell. zu öffnen. 2 Drücken Sie am M540 auf Druckpause. WARNUNG Die Auswahl der Option Druckpause wirkt sich auf sämtliche Invasivdruckalarme sowie den Alarm Art. Kath. keine Verb. aus. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 106: Vorab-Stummschaltung Von Alarmen

    Taste, die die Vorab- möglich, wenn der Modus Leiser Betrieb deakti- Stummschaltung aktiviert hat, erneut gedrückt viert ist. wird. Daraufhin werden alle Alarmereignisse wie üblich gemeldet. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 107 Remote-Geräte innerhalb derselben Monitoringeinheit zu entnehmen. Die Vorab-Stummschaltung kann abgebrochen werden, indem die Taste, die die Vorab- Stummschaltung aktiviert hat, erneut gedrückt wird. Daraufhin werden alle Alarmereignisse wie üblich gemeldet. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 108: Stummschalten Akustischer Alarmsignale (Alarmtonpause)

    Jeder neue Alarm durchbricht die Alarmtonpause und wird vollständig akustisch und optisch gemeldet. Die Meldung für die Alarmtonpause wird nicht mehr angezeigt. Das gleiche gilt, wenn der Patient an der ICS aufgenommen ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 109: Unterbinden Von Alarmen Am M540

    Alarmtonpause per Fernsteuerung sind den Gebrauchsanweisungen für die anderen Remote-Geräte innerhalb derselben Monitoringeinheit zu entnehmen. Durch erneutes Drücken dieser Taste wird die Alarmtonpause abgebrochen und alle Alarmereignisse wie üblich gemeldet. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 110: Temporäres Deaktivieren Des Alarmmonitorings

    – Etwaige Alarm-Meldungen werden aus dem Alarm-Meldungsfeld in der Kopfleiste entfernt. – Das äußerste rechte Feld der Kopfleiste wird gelb und zeigt die Alarmmeldung Alarmpause, einen Timer und das folgende Symbol: Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 111: Aktivieren Oder Deaktivieren Des Alarmmonitorings

    – Alle Alarm-Meldungen werden aus dem Alarm- Meldungsfeld in der Kopfleiste entfernt. – Das äußerste rechte Feld der Kopfleiste wird gelb angezeigt. Die Meldung, dass alle Alarme ausgeschaltet sind, und das folgende Symbol werden angezeigt: Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 112: Konfigurieren Der Alarmeinstellungen Eines

    5 Drücken Sie auf OK. Um sicherzustellen, dass nur autorisierte Änderungen an den Alarmeinstellungen vorgenommen werden, dürfen die klinischen, biomedizinischen und Service-Passwörter lediglich an entsprechend geschulte Personen weitergegeben werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 113: Verwenden Der Funktion Auto-Einst

    Bereichs des Monitors setzt, blei- 2 Drücken Sie auf die Registerkarte zum ben die Alarmgrenzen unverändert. Konfigurieren der Parametergrenzen (z. B. HF- Grenzen). 3 Drücken Sie auf Auto-Einst.. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 114: Aktivieren/Deaktivieren Von Alarmen

    Konfigurieren der Parametergrenzen (z. B. HF- Grenzen). 3 Drücken Sie auf Archiv und wählen Sie eine der folgenden Einstellungen: Aus, Speich., Reg., Sp/Reg. 4 Drücken Sie auf X, um den Dialog zu schließen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 115: Ereignis-Review

    Patienten erhalten. Wenn der M540 aus- und wieder eingeschaltet wird, hat dies keine Auswirkungen auf die Alarmhistorie des Patienten. Die Historie zeichnet jedoch nicht die Zeit des Abschaltens auf. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 116: Anzeigen Gespeicherter Ereignisse

    D Schaltfläche Löschen zum Löschen eines Ereignisses. E Schaltfläche Sperren zum Sperren eines Ereignisses (wenn der M540 in einer IACS- Konfiguration angedockt ist, hat diese Schaltfläche keine Auswirkung auf Ereignisse am Cockpit). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 117: Anzeigen Einer Momentaufnahme Eines Einzelnen Ereignisses

    D Statusleiste mit Datum und Zeitstempel, wann 3 Drücken Sie Ansehen, um die zu dem Ereignis das Ereignis gespeichert wurde, sowie gehörenden Kurven anzuzeigen. Pfeiltasten zum Scrollen durch die 20 Sekunden-Abschnitte der Kurvendaten Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 118: Konfigurieren Der Spo

    Die folgenden SpO -Parameter generieren eine Auf Seite 317 finden sich weitere Informationen zur Alarmmeldung entsprechend der ausgewählten Konfiguration der Alarmpriorität für die Einstellung Alarmpriorität: -Sensor ab. – SpO – PLS Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 119: Einstellung Der Alarmverwaltung

    Standardwert nach einer Entlassung nicht erneut aufgerufen. Um dieses Problem zu lösen, wie folgt vorgehen: Alarmgruppen-ID ändern oder Eine weitere Entlassung durchführen oder M540 abdocken und anschließend wieder andocken Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 120: Alarmbereiche Und Standardwerte

    AFi (Erwachsen) Oberer Grenzwert: 6 bis 100 Einstellschritt: 1 Unterer Grenzwert: 5 bis 99 (Erwachsen) AFi Pädiatrisch, Oberer Grenzwert: Neonatal 6 bis 145 Einstellschritt: 1 Unterer Grenzwert: 5 bis 144 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 121 Unterer Grenzwert: HINWEIS: trisch) 20 bis 99 % Ein Verändern – 95 % dieser Einstel- (Neonatal) lung ändert die Entsätti- gungs-Archi- vierungsein- stellung auto- matisch auf die gleiche Einstellung. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 122 7,0 g/dL 1,2 bis 25,0 g/dL (0,7 (10,6 mmol/L) (4,3 mmol/L) Einstellschritt bis 15,5 mmol/L) 0,2 g/dL (0,1 mmol/L) Unterer Grenzwert: 1,0 bis 24,8 g/dL (0,6 bis 15,4 mmol/L) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 123 Erwachsen 11 bis 250 mmHg (14,7 kPa) (6,7 kPa) Einstellschritt: 1,4 bis 33,3 kPa 1 mmHg oder Unterer Grenzwert: 0,1 kPa 10 bis 249 mmHg 1,3 bis 33,2 kPa Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 124 Oberer Grenzwert: 11 bis 130 mmHg (9,3 kPa) (5,3 kPa) Einstellschritt: 1 mmHg oder 1,4 bis 17,3 kPa 0,1 kPa Unterer Grenzwert: 10 bis 129 mmHg 1,3 bis 17,2 kPa Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 125 (10,0 kPa) (systoli- (4,7 kPa) für LV S scher ar- für PA S, terieller – 10 mmHg RV S Blut- (1,3 kPa) druck, für PA S, PA S) RV S Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 126 (diastoli- für LV D (0,3 kPa) scher ar- für PA D, terieller – 13 mmHg LV D, Blutdruck (1,7 kPa) RV D PA D) für PA D, RV D Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 127 (diastoli- für LV D (0,3 kPa) scher ar- für PA D, terieller – 13 mmHg LV D, Blutdruck (1,7 kPa) RV D PA D) für PA D, RV D Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 128 ICP, IAP, IAPB, – 17 mmHg ÖSO, (2,3 kPa) FEMV, für PA M, RV M – 0 mmHg – 12 mmHg (0,0 kPa) (1,6 kPa) für LA, für RA ZVD, Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 129 – 17 mmHg ICP, IAP, (2,3 kPa) IAPB, für PA, ÖSO, RV M FEMV, – 12 mmHg (1,6 kPa) – 0 mmHg für RA (0,0 kPa) für LA, ZVD, Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 130 –25 bis +299 mmHg –3,3 bis +39,9 kPa Oberer Grenzwert: 100 % 20 % Speich. 19 bis 100 % Einstellschritt von 1 % Unterer Grenzwert: 18 bis 99 % Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 131 (0,5 kPa, anwendbar Einstellschritt 0,5 %) von 1 mmHg, 0,3 bis 1,3 kPa 0,1 kPa oder 0,3 bis 1,3 % 0,1 % Unterer Grenzwert: nicht durch den Benutzer auswählbar Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 132 0,0 % Einstellschritt (Erwachsen) von 0,1 kPa oder 0,1 bis 8,5 % 0,1 % 2,8 kPa, Unterer Grenzwert: 2,8 % 0,0 bis 8,5 kPa (Pädiatrisch) 0,0 bis 8,4 % Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 133 0,0 % Einstellschritt (Erwachsen) von 0,1 kPa oder 0,1 bis 10,0 % 0,1 % 5,1 kPa, Unterer Grenzwert: 5,1 % 0,0 bis 10,0 kPa (Pädiatrisch) 0,0 bis 9,9 % Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 134 1) Wenn die untere Alarmgrenze auf einen Wert gesetzt ist, der größer ist als die Werkseinstellung von 85, werden die oberen und unteren SpO -Alarmgrenzen im Parameterfeld SpO angezeigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 135: Arrhythmiebereiche Und Standardeinstellungen

    Schrittweite von 10 Schrittweite von 1 ≤30 bis 105 BRADY Nicht veränderbar (Erwachsen ≤ 50; (≥8) Pädiatrisch ≤60) Einstellschritt: 5 PAUSE 1 bis 3,5 (2,5) Nicht veränderbar Schrittweite von 0,5 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 136 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 137: Ekg, Arrhythmie Und St-Segment

    (IEC/AHA)......148 12-Kanal-Konfiguration, zehn Elektroden für 12-Kanal-Ruhe-EKG-Monitoring (AHA) ..149 12-Kanal-Konfiguration, zehn Elektroden für 12-Kanal-Ruhe-EKG-Monitoring (IEC) ..149 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 138 Lernen/Neulernen des QRS-Musters ..174 Manuelles Neulernen ....175 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 139: Übersicht Über Das Ekg- Und Herzfrequenz-Monitoring

    Arrhythmie-Modus beeinflussen das Erscheinungsbild des Herzfrequenz- Parameterfelds. Ausführlichere Informationen hierzu sind dem Kapitel „Arrhythmie-Verarbeitung“ auf Seite 162 zu entnehmen. Parameterspezifische Fehlermeldungen sind dem Kapitel „Problembehebung“ ab Seite 333 zu entnehmen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 140: Ekg - Sicherheitsvorkehrungen

    Anfall können die Erkennung bestimmter konventionellen Ableitung abweicht, immer Arrhythmien verhindern. die konventionelle Ableitung heranziehen. HINWEIS Für EKG-Signalqualität gemäß der diagnostischen Hochfrequenzgang-Spezifikation der IEC 60601-2-25 ist ein Ruhe-EKG-Bericht erforderlich. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 141: Anschließen Der 3-, 5- Und 6-Adrigenkabelsätze Für Das Ekg-Monitoring

    Pins des EKG-Anschlusses zu B Kabelsatz schützen. C Blindstecker 3 Schließen Sie die Elektrodenkabel am Patienten an. Informationen zum Anlegen der Elektroden am Patienten sind den Abbildungen ab Seite 147 zu entnehmen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 142: Anschließen Der Kabelsätze Für Das 12-Kanal-Ekg-Monitoring

    Einzelkabeln empfiehlt es sich, den 6-adrigen Kabelsatz auf dieselbe Weise zusammenzulegen wie den 4-adrigen Kabelsatz, um Artefakte zu verhindern. Beide Kabelsätze könnten beispielsweise zum Patienten hin oder vom Patienten weg zusammengelegt werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 143: Anschließen Der Kabelsätze Für Das Ekg-Monitoring Neonataler Patienten

    Neonaten (B) an. Informationen zum Anlegen der Elektroden am Patienten sind den Abbildungen ab Seite 147 zu entnehmen. A M540-EKG-Anschluss B EKG-Adapterkabel für Neonaten C EKG-Elektroden für Neonaten D Blindstecker Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 144: Vorbereitung Des Patienten Für Das Ekg-Monitoring

    Elektroden. Reinigen Sie die Geräte Vorhandensein von Elektrochirurgie-Interferenz, gründlich und befolgen Sie die in Ihrem Hause jedoch mit möglicher EKG-R-Wellen-Amplituden- üblichen Verfahren zur Verhinderung von Infek- Reduzierung bei engen Komplexen. tionen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 145: Ekg-Anzeige

    4-adrigen Kabelsatzes ergibt schrittmacherinduzierter Herzschlag erkannt sich ein 12-Kanal-EKG. wird) Informationen zur Auswahl der Anzahl von Ablei- tungen und des Kabelsatzes siehe Seite 151. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 146: Farben Der Ekg-Elektroden

    Grau und Braun/Braun und Orange Weiß und Lila Braun und Lila Weiß und Braun Braun und Blau Weiß und Grün Braun und Grün Weiß und Rot Braun und Rot Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 147: Positionierung Der Elektroden

    EKG, Arrhythmie und ST-Segment Positionierung der Elektroden Standardkonfiguration, drei Elektroden (IEC/AHA) Standardkonfiguration, fünf Elektroden (IEC/AHA) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 148: Schrittmacherkonfiguration, Fünf Elektroden (Iec/Aha)

    EKG, Arrhythmie und ST-Segment Schrittmacherkonfiguration, fünf Elektroden (IEC/AHA) Standardkonfiguration, sechs Elektroden (IEC/AHA) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 149: 12-Kanal-Konfiguration, Zehn Elektroden Für 12-Kanal-Ruhe-Ekg-Monitoring (Aha)

    EKG, Arrhythmie und ST-Segment 12-Kanal-Konfiguration, zehn Elektroden für 12-Kanal-Ruhe-EKG-Monitoring (AHA) 12-Kanal-Konfiguration, zehn Elektroden für 12-Kanal-Ruhe-EKG-Monitoring (IEC) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 150: 12-Kanal-Monitoring

    Sie auf ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 3 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 4 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 151: Konfigurationsfunktionen Für Die Ekg-Parameter

    Alarmbedingung, für die der Anwender eine Alarmstufe konfigurieren kann. Als Abhilfe kann hier zunächst eine nicht verfügbare Quelle ausgewählt werden und die Quelle dann zurück auf Auto gesetzt werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 152: Beschreibung

    Entsprechend ist die Option „HfC-Filter“ nicht verfügbar, wenn Sie das 12-Kanal- Monitoring verwenden. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 153 – Fusion – Im Kurvenkanal wird die Seite 158. Meldung Schrittm.-fusion angezeigt. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 154 Arrhythmie-Verarbeitung erfolgt für die Ableitungen, die als Arrhythmie-Ableitung 1 und Arrhythmie-Ableitung 2 ausgewählt wurden. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 155 QRS-Schwelle auf Normal zu setzen. Seite Ruhe-EKG-Konfig. Geschlecht – Unbekannt (Standard) – Männlich – Weiblich Abstamm. – Unbekannt (Standard) – Kaukasisch – Asiatisch – Afrikanisch – Andere Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 156: Patienten

    – Wenn der Schmittmacherimpuls 50 ms nach dem Ende des QRS-Komplexes abfällt und die QRS-Breite bei 40 ms liegt, wird der QRS- Komplex nicht als nicht- schrittmacherinduzierter Herzschlag klassifiziert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 157: Schrittmacher - Sicherheitsvorkehrungen

    Schrittmacher nutzen, besonders Unter den folgenden Bedingungen können falsche aufmerksam. Alarme bezüglich einer zu hohen Frequenz ausgegeben werden: – Asynchroner Schrittmacher mit großen Schrittmacherimpulsschwänzen und einer niedrigen Herzfrequenz (30 Schl./min.) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 158: Schrittmacher-Fusion-Modus

    Patienten entsprechend programmiert ist. – Nutzen Sie den Modus Fusion nicht, wenn HINWEIS Sie sich nicht sicher sind, welcher Schrittma- Eine Arrhythmie-Verarbeitung findet bei chertyp verwendet wird. erkannten schrittmacherinduzierten Schlägen nicht statt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 159: Geräteinterferenzen Beim Schrittmacher-Monitoring

    Signale folgende gültige QRS-Komplexe möglichen Interferenzen mit dem zurückweist. Wenn TENS-Signale weiterhin als Schrittmacher-Monitoring aufgrund des Schrittmachermarkierungen registriert werden, WLAN führen. schalten Sie die Schrittmachererkennung aus (siehe Seite 153). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 160: Optimieren Der Schrittmacherverarbeitung

    Lesen Sie das Kapitel Zu Ihrer und Ihrer Patienten Seite 163) gibt an, welche Arrhythmie-Parameter Sicherheit, bevor Sie Monitoringfunktionen überwacht und wie diese angezeigt werden. Jedes verwenden. Auftreten eines Arrhythmie-Ereignisses wird auf Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 161: Auswählen Von Arrhythmie-Ableitungen

    Befindet sich der M540 im WLAN-Modus oder im Einzelplatzmodus, können sich die ausgewählten Arrhythmie-Ableitungen und der ausgewählte Kurvenkanal unterscheiden. Stellen Sie sicher, dass der Kurvenkanal und die Arrhythmie-Kanäle entsprechend konfiguriert sind. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 162: Arrhythmie-Verarbeitung

    Arrhythmie-Ereignisse erkannt. Wenn Sinus- Tachykardie und ventrikuläre Tachykardie als der gleiche Alarmgrad konfiguriert sind, hat ventrikuläre Tachykardie Priorität, sofern die Rate hoch genug ist und die Herzschläge als ventrikuläre Schläge klassifiziert werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 163: Arrhythmie-Modi

    Ventrikulärer Folge von Herzschlägen mit dem Muster: normal, VES, normal, Bigeminus VES, normal. TACH Tachykardie N oder mehr aufeinanderfolgende normale Herzschläge mit einer 2) 4) Schlag-zu-Schlag-Frequenz ≥ der TACH-Frequenzeinstellung. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 164 Im Modus „Neonatal“ legen Sie die Alarmgrenzen für BRADY auf der Konfigurationsseite „Alarm“ fest. Der M540 alarmiert dieses Ereignis als eine Grenzüberschreitung. Eine VES oder ein anderer abweichender Herzschlag unterbricht die Analysesequenz und startet die Analyse neu. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 165: Arrhythmie-Anzeige

    Das Arrhythmie-Parameterfeld umfasst die folgenden Elemente: H Herzfrequenz Herzsymbol, das mit jedem erkannten Herzschlag blinkt (wenn die Schrittmachererkennung aktiviert ist, wird das Symbol als angezeigt, wenn ein schrittmacherinduzierter Herzschlag erkannt wird) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 166: Aufrufen Des Arrhythmie-Dialogs

    Dialogs“ auf Seite 166). Auswahl Verfügbare Einstellungen Beschreibung ARR-Überwach. Aus, Einfach (Standard), Erweitert Wählt aus, welche Ereignisse gemeldet werden (weitere Informationen siehe Seite 163). Neulernen Keine Erstellt einen neuen QRS- Referenzkomplex Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 167: Übersicht Über Das St-Monitoring

    V+ (C und C+). Die 12-Kanal-ST-Analyse umfassende ST-Analyse realisiert werden. bietet den umfassendsten Überblick über den Zustand eines Patienten. Bei optimaler Positionierung der Ableitungen V und V+ und Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 168: 12-Kanal-Trust-Monitoring

    (mm oder mV) zwischen dem aktuellen ST- Vektor und dem ST-Vektor zum Zeitpunkt der letzten Referenz. Die STCVM-Werte zeigen auch eine Veränderung in der Position des ST- Vektors im Verlauf der Zeit. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 169: Anschließen Des Kabelsatzes Für Das St-Monitoring

    A Bezeichnung der ausgewählten ST- Ableitungen B Maßeinheit C Ein durchgestrichenes Dreieck gibt an, dass die Alarme für die ausgewählten ST-Ableitungen deaktiviert sind D Werte der ausgewählten ST-Abweichungen Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 170: Dialoge St-Komplex

    Ableitung) B Einzelkomplexansicht C Nach Drücken der Schaltflächen ISO: oder ST: kann der ISO/ST-Messpunkt mit dem Nach- links-/Nach-rechts-Pfeil verschoben werden D Schaltfläche Bestät. E Schaltfläche ST: F Schaltfläche ISO: Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 171: St-Messpunkte

    Speicherung von ST- Referenzen aktualisiert. Speichern der ST-Referenz Sie können die ST-Referenz über die Registerkarte Einstell. speichern. Dabei werden alle aktuellen ST-Komplexe als neue ST-Referenz gespeichert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 172: Aufrufen Des St-Dialogs

    (Nicht verfügbar bei Komplexe, löscht die fehlendem EKG- Anzeige von gemittelten Anschluss, im Modus ST-Komplexen und lernt „Neonatal“ oder bei das Arrhythmie- und das deaktiviertem ST- dominante QRS-Muster. Monitoring) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 173 Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 174: Lernen/Neulernen Des Qrs-Musters

    Ableitungen begonnen. – Die ARR-Verarbeitungseinstellung wird von EKG1 in EKG1&2 geändert, wenn die zur Verarbeitung ausgewählten Ableitungen verfügbar sind – Die Einstellung ARR-Ableitung 1 wird zu einer verfügbaren Ableitung geändert Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 175: Manuelles Neulernen

    Registerkarte ARR > Neulernen. So starten Sie eine Neulernphase im ST-Dialog 1 Drücken Sie das ST-Parameterfeld, um den ST-Dialog direkt anzuwählen. 2 Drücken Sie auf die Registerkarte Einstell. > Neulernen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 176 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 177: Atemfrequenz Aus Impedanzmessung (Afi)

    Parameter ......186 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 178: Atemfrequenz Aus Impedanzmessung

    Patienten sollten streng überwacht werden. eingestellt werden. WARNUNG Schrittmacherimpulse mit hoher Amplitude (100 mV oder höher) können die Fähigkeit des Monitors, die Atmung zu messen oder zu erkennen, beeinträchtigen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 179: Anschließen Der 3-, 5- Und 6-Adrigen Kabelsätze Für Das Atemfrequenzmonitoring

    Pins des EKG-Anschlusses zu B Kabelsatz schützen. C Blindstecker 3 Schließen Sie die Ableitung am Patienten an. Informationen zum Anlegen der Elektroden am Patienten sind den Abbildungen ab Seite 183 zu entnehmen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 180: Anschließen Der Kabelsätze Für Das 12-Kanal-Atemfrequenzmonitoring

    Einzelkabeln empfiehlt es sich, den 6-adrigen Kabelsatz auf dieselbe Weise zusammenzulegen wie den 4-adrigen Kabelsatz, um Artefakte zu verhindern. Beide Kabelsätze könnten beispielsweise zum Patienten hin oder vom Patienten weg zusammengelegt werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 181: Anschließen Der Elektrodenkabel Für Das Atemfrequenzmonitoring Neonataler

    Informationen zum Anlegen der Elektroden am Patienten sind den Abbildungen ab Seite 183 zu entnehmen. A EKG-Anschluss am M540 B EKG-Adapterkabel C Blindstecker D EKG-Adapterkabel für Neonaten E EKG-Kabelsätze für Neonaten Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 182: Vorbereiten Des Patienten Für Das Atemfrequenzmonitoring

    Kabelsatz, um das Respirationssignal zu verbessern (wobei die N-Elektrode (IEC) bzw. die RL-Elektrode (AHA) als neutrale Elektrode fungiert). – Bei falscher Positionierung der Elektroden kommt es zu einer Beeinträchtigung der Signalqualität. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 183 Blutstrom zu vermeiden. Positionierung der Elektroden gemäß IEC Positionierung der Elektroden gemäß IEC (Neonatal) (Erwachsene) (Neugeborene) Positionierung der Elektroden gemäß AHA Positionierung der Elektroden gemäß AHA (Neugeborene) (Erwachsene) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 184: Atemfrequenzanzeige

    Atemzug blinkt aufzurufen. D Atemfrequenzwert 2 Drücken Sie auf die Registerkarte Einstell.. 3 Drücken Sie auf Markierung > Ein. HINWEIS Respirationskurvenmarkierungen werden von drahtlosen M540 nicht zum Netzwerk gesendet. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 185: Respirations-Messmodi

    1 Drücken Sie ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 2 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 3 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 186: Konfigurationsfunktionen Für Respirations-Parameter

    Schwelle eine Registrierung ausgelöst. für die Atemzugerkennung manuell anzupassen. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 187: Beschreibung

    Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 188 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 189: Spo 2 - Und Puls-Co-Ox-Monitoring Mit Masimo Set Mcable

    Parameter ......202 Passwortgeschützte Masimo rainbow SET- Konfigurationsfunktionen ....204 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 190: Übersicht Über Das Spo -Monitoring

    Die Parameter SpO , PLS und PI sind immer erleichtert die Wahl des am besten geeigneten verfügbar und werden immer angezeigt, Ortes. unabhängig vom verwendeten Masimo-Sensor und Masimo SET MCable. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 191 Perfusionsänderungen oder die PI-Amplitude Parameter jedoch nicht am MCable aktiviert ist, während eines Atemzugs. PVI kann in direktem wird im Parameterfeld die Parameterbezeichnung Zusammenhang zu intrathorakalen ohne Wert angezeigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 192: Spo 2 Und Puls-Co-Ox - Sicherheitsvorkehrungen

    übermäßigem Druck über längere Zeiträume WARNUNG kann zu einer Druckverletzung führen. Die Pulsationen einer intraaortalen Ballon- pumpe können die Pulsfrequenz erhöhen. Überprüfen Sie die Pulsfrequenz des Patien- ten anhand der Herzfrequenz. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 193 Nutzung des Geräts mit nicht autorisierten Sensoren oder Kabeln die, allein oder in Kombination mit diesem Gerät, in den Geltungsbereich von einem oder mehreren in Verbindung mit diesem Gerät stehenden Patenten fallen würden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 194: Anschließen Des Masimo Set Mcable

    -Anschluss am M540 B MCable-Stecker C 14-Pin-Konnektor am MCable D oder F – Zwischenkabelanschluss für den Anschluss des MCable E oder G – Zwischenkabelanschluss für den Anschluss des Sensors Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 195: Set Mcable

    Gebrauchsanweisung Infinity Acute C 20-poliger MCable-Anschluss Care System – Monitoringzubehör. D Masimo rainbow SET-Zwischenkabelanschluss für den Anschluss des MCable E LNCS-Zwischenkabelanschluss für den Anschluss des MCable F Konnektoren für verschiedene Sensoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 196: Vorbereiten Des Patienten

    – Anbringung eines Sensors an einer Extremität nutzen, stellen Sie vor dem Anlegen an den mit Blutdruckmanschette, Arterienkatheter oder Patienten sicher, dass er sauber ist. Befolgen Sie intravaskulärem Zugang die Empfehlungen des Herstellers. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 197: Spo 2 -Anzeige Und Puls-Co-Ox-Anzeige

    Bis zu 150 s ausschließlich den Standardparametersatz unterstützt (SpO , PLS, PI), wird stattdessen das reguläre Parameterfeld angezeigt. – SpO -Pulsplethysmogramm-Kurve HINWEIS Die Pulsplethysmogrammkurve ist direkt proportional zur Stärke der Pulsamplitude. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 198 K Obere und untere Alarmgrenzen Seite 202). Die Maßeinheit wird ggf. neben der Parameterbezeichnung angezeigt. Diese Anzeige kann aktiviert und deaktiviert werden (siehe Seite 322). Das Puls-CO-Ox- Parameterfeld umfasst die folgenden Elemente: Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 199: Aufrufen Des Spo 2 -Dialogs

    4 Drücken Sie auf die Schaltfläche Parameter ändern. 5 Wählen Sie den gewünschten Parameter aus. 6 Wiederholen Sie die Schritte 1 und 2. Informationen darüber, wie der Dialog Puls-CO-Ox aufgerufen wird, siehe Seite 202. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 200: Konfigurationsfunktionen Für Spo 2 -Parameter

    -Wert auf Änderungen in der Sauerstoffsättigung des Patienten reagiert. Eine längere Mittelungsdauer liefert ein genaueres Ergebnis. In klinischen Situationen, in denen schnelle physiologische Veränderungen überwacht werden müssen, sollte eine kürzere Mittelungsdauer verwendet werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 201: Beschreibung

    Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. HINWEIS Die passwortgeschützte Alarmeinstellung SpO2-Sensor ab bietet eine zusätzliche Konfigurationsmöglichkeit für den SpO -Alarm. Detailliertere Informationen siehe Konfigurieren der -Alarmpriorität im Alarme-Kapitel. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 202: Konfigurationsfunktionen Für Puls-Co-Ox-Parameter

    Änderungen der Parameterauswahl werden beibehalten, wenn derselbe Sensor dekonnektiert und wieder angeschlossen wird. Die Parameterauswahl wechselt zur Standardauswahl, wenn ein Masimo rainbow SET- Sensor eines anderen Typs angeschlossen wird. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 203 Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Wenn die venöse Blutquelle für SpHb-Kal. ausgewählt wurde, ändert sich die Parameterbezeichnung von SpHb (arterielle Blutquelle) in SpHbv. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 204: Passwortgeschützte Masimo Rainbow Set-Konfigurationsfunktionen

    Veränderungen überwacht werden müssen, sollte eine kürzere Mittelungsdauer verwendet werden. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 205: Spo 2 -Monitoring Und Pulsfrequenz-Monitoring Mit Nellcor Oximax Mcable

    Parameter ......211 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 206: Übersicht Über Das Spo

    NICHT auf 100 %, da dies dem Abschalten des können zu einer Verfälschung der Messwerte Alarms gleichkommt. Transkutanes pO -Moni- führen. toring wird für Frühgeborene empfohlen, de- nen zusätzlich Sauerstoff verabreicht wird. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 207 Der Funktionstester kann dann messen, wie präzise ein bestimmter SpO -Sensor die Kali- ACHTUNG brierungskurve reproduziert. Tauchen Sie den Sensor oder das Patientenkabel in keine Flüssigkeiten. Feuchtigkeit kann ein Si- cherheitsrisiko darstellen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 208: Anschließen Des Nellcor Oximax Mcable

    Informationen siehe Seite 210. A SpO -Anschluss am M540 B MCable-Stecker C 14-Pin-Konnektor am MCable D Zwischenkabelkonnektor für den Anschluss des MCable E Zwischenkabelkonnektor für den Anschluss des Sensors Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 209: Vorbereiten Des Patienten Für Das Spo Monitoring

    Sensors nicht aufleuchtet, gehen Sie wie folgt vor: – Sehen Sie nach, ob am Monitor eine Meldung angezeigt wird, und verfahren Sie entspre- chend. Oder – Tauschen Sie den Sensor aus Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 210: Spo 2 -Anzeige

    Drücken Sie ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 3 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 4 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 211: Konfigurationsfunktionen Für Spo

    90 % innerhalb von 2 bis – Der schnelle Modus reagiert bei der 4 Sekunden Berechnung des %SpO -Werts innerhalb von 2 bis 4 Sekunden auf Veränderungen der Sauerstoffsättigung des Bluts. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 212 Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. HINWEIS Die passwortgeschützte Alarmeinstellung SpO2- Sensor prüf. bietet eine zusätzliche Konfigurationsmöglichkeit für den SpO -Alarm. Detailliertere Informationen siehe Ereignis-Review im Alarme-Kapitel. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 213: Temperatur

    Aufrufen des Temperatur-Dialogs..218 Konfigurationsfunktionen für den Temperaturparameter....219 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 214: Übersicht Über Das Temperaturmonitoring

    Temperatursensoren Temperatursen- sorhüllen. HINWEIS Nach dem Beginn der Körpertemperaturmessung dauert es einige Zeit, bis der Monitor den Istwert anzeigt. Dieser Zeitraum ist von der Temperaturdifferenz zwischen Umgebung und Körper abhängig. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 215: Anschließen Der Temperatursensoren

    Schließen Sie einen Temperatursensor (E) direkt an den Temperaturanschluss des M540 (A) an. A M540-Temperaturanschluss B Stecker des Doppelkabels für Temperatursensoren C Doppeltemperatursensoranschluss D Temperatursensoren E Direkt an den M540 anzuschließender Temperatursensor Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 216: Anschließen Der Temperatursensoren An Die Hämodynamischen Pods

    Hemo4-Pods und an den grauen Hemo- Anschluss des M540 (siehe Seite 215) an. 2 Schließen Sie das Verbindungskabel an den Monitoranschluss (B) des MPod – QuadHemo und an den grauen Hemo-Anschluss am M540 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 217: Temperaturanzeige

    A Kennzeichen der direkten Temperatur B Maßeinheiten C Durchgestrichenes Dreieck, wenn die Temperaturalarme abgestellt sind D Bezeichnung des Deltatemperaturparameters oder der zweiten direkten Temperatur E Wert der direkten Temperatur F Berechneter Temperaturparameter Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 218: Aufrufen Des Temperatur-Dialogs

    1 Drücken Sie ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 2 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 3 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 219: Konfigurationsfunktionen Für Den Temperaturparameter

    T1b wird zur Konfiguration – T1 Rekt des vierten Temperaturwerts verwendet. – T1Blase – T1 Kern – T1Blut1 – T1Deck – T1 Haut – T1 Re – T1 Li Δ Differenz T1a–T1b Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 220: Beschreibung

    Liste aller aktuell Ändert das Parameterfeld verfügbaren auf einen anderen Parameter. Parameter. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 221: Nicht-Invasiver Blutdruck (Nibp)

    Konfigurationsfunktionen für die Parameter der nicht-invasiven Blutdruckmessung ..... 234 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 222: Übersicht

    Parameterspezifische Fehlermeldungen sind auf Seite 352 aufgeführt. Unterstützte Parameter – NIBP S – Systolischer nicht-invasiver Blutdruck – NIBP D – Diastolischer nicht-invasiver Blutdruck – NIBP M – Mittlerer nicht-invasiver Blutdruck Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 223: Nicht-Invasiver Blutdruck - Sicherheitsvorkehrungen

    Katheter oder einer Gefäßprothese an, da der Manschettendruck die Perfusion behindern würde. WARNUNG Führen Sie eine Blutdruckmessung nicht am Oberarm auf der Seite einer Mastektomie aus, um Verletzungen zu verhindern. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 224 Meldung ausgelöst, die besagt, dass der Aufpumpgrenzwert für die nicht- invasive Blutdruckmessung zu niedrig ist. Wenn diese Meldung angezeigt wird, überprüfen Sie manuell den Blutdruck des Patienten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 225: Anschließen Der Schlauchleitung Und Manschette Für Die Nicht-Invasive Messung

    3 Schließen Sie die Schlauchleitung für die nicht- invasive Blutdruckmessung (B) an den NIBP- Anschluss (A) des M540 an. A Konnektor für den NIBP-Schlauch am M540 B NIBP-Schlauch C Blutdruckmanschette Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 226: Vorbereiten Des Patienten Für Das Monitoring Des Nicht-Invasiv Gemessenen Blutdrucks

    Boden aufliegen. – Achten Sie darauf, dass der Patient zurückgelehnt sitzt und dass die Arme abgelegt sind. – Bringen Sie die Mitte der Manschette auf Höhe des rechten Vorhofs an. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 227 Messwerten prüfen Sie, ob eine der oben beschriebenen Bedingungen vorliegt, und wiederholen Sie die Messung. Warten Sie nach Möglichkeit einige Minuten, bevor eine weitere Messung an derselben Messstelle vorgenommen wird. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 228: Anzeige Des Nicht-Invasiv Gemessenen

    G Durchgestrichenes Dreieck bei deaktiviertem NIBP S-Alarm (NIBP systolisch) Während einer Messung werden der Aufpumpdruck und das Kennzeichen Aufpumpdruck angezeigt. HINWEIS Im Parameterfeld erscheint zwischen den Zeitintervallmessungen eine Intervallfortschrittsleiste. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 229: Messmodi Für Die Nicht-Invasive Blutdruckmessung

    Blutdruckmesswert im Parameterfeld angezeigt. Am Ende der Messung werden die neuen Messwerte angezeigt. Wenn die betreffende Funktion aktiviert ist (siehe Seite 234), wird ein Signalton ausgegeben. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 230 Sekunden gedrückt gehalten, wird der Intervallmodus aufgehoben und Intervallzeit auf Aus gesetzt. Wird der M540 im Intervallmodus ausgeschaltet und wieder eingeschaltet, muss die NIBP- Start/Stopp-Taste gedrückt werden, um die Intervallmessungen wieder aufzunehmen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 231: Kontinuierliche Messungen

    4 Drücken Sie auf die Schaltfläche Kontinuierl. Modus, bis Ein oder Aus ausgewählt ist. 5 Drücken Sie auf X, um den Dialog zu schließen. HINWEIS Der kontinuierliche Modus verhindert die Aktivie- rung des Venostase-Modus. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 232: Venostase

    80 ±5 60 ±4 40 ±3 Stasen unterbrochen, jedoch unmittelbar nach dem und maximaler Luftablassen aus der Manschette wieder Aufpumpdruck aufgenommen. (mmHg) Aufpumpdauer 120 ±5 120 ±5 60 ±2,5 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 233: Aufrufen Des Dialogs Für Die Nicht-Invasive Blutdruckmessung

    Drücken Sie ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 3 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 4 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 234: Konfigurationsfunktionen Für Die Parameter Der Nicht-Invasiven Blutdruckmessung

    Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf ei- nen anderen Parameter. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 235: Invasive Drücke (Ip)

    Nullabgleichen eines Druckwandlers ..247 Nullabgleich eines bestimmten Wandlers..248 Nullabgleichen aller Druckwandler ..248 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 236: Übersicht Über Das Monitoring Des Invasiven Drucks

    Algorithmus die Differenz zwischen IAP und mittlerem arteriellem Blutdruck und gibt diesen HINWEIS Wert als APP aus. Die Anschlüsse für die Temperatur und das Herzzeitvolumen befinden sich an der Seite des hämodynamischen Pods. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 237 Die Anschlüsse für die Temperatur und das HINWEIS Herzzeitvolumen befinden sich an der Seite des Die Anschlüsse für die Temperatur und das Herz- hämodynamischen Pods. zeitvolumen befinden sich an der Seite des hämo- dynamischen Pods. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 238: Invasiver Blutdruck - Sicherheitsvorkehrungen

    Druckwandler für den Einmalgebrauch auf keinen Fall mehrfach verwendet werden. WARNUNG Führen Sie mit der Taste keinen gleichzeitigen Nullabgleich aller Drücke durch, wenn eine Druckkurve flach (nahezu statisch) ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 239: Anschließen Der Hemo4- Und Hemo2-Pods

    4 Setzen Sie die Wandler in die Wandlereinschübe (E) ein. F Wandler-Adapterkabel 5 Schließen Sie die Wandler-Adapterkabel (F) an G Adapterblock für die invasive die Wandlerkabel (D) an. Blutdruckmessung Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 240: Anschließen Des Mpod - Quadhemo

    Rückseite des MPod – QuadHemo befestigt. A Hämodynamik-Anschluss am M540 B MPod – QuadHemo C Roter Stecker des Pod-Verbindungskabels D Wandlereinschub E Grauer Stecker des Pod-Verbindungskabels F Wandlerkabel G Wandler-Adapterkabel Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 241: Anschließen Eines Zweiten Mpod

    MPod – QuadHemo an. HINWEIS Wenn der Nullabgleich erfolgreich ist, wird dies durch ein akustisches Signal angezeigt. HINWEIS Messungen des Herzzeitvolumens können ausschließlich über den ersten MPod – Quad Hemo durchgeführt werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 242: Anschließen Des Dual Hemo Mcable

    MCable korrekt positioniert wird, um das Eindringen von Flüssigkeiten in die Ports für den Anschluss der Wandlerkabel zu verhindern. A Hämodynamik-Anschluss am M540 B Dual Hemo MCable-Konnektor C Wandler-Adapterkabel Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 243: Vorbereiten Des Patienten Für Das Monitoring Des Invasiven Blutdrucks

    Druck an. Parameterfelder für nicht-pulsatile Drücke (LA, RA, ZVD, ICP, ICP2, ICP3, ICP4, IAP, IAPB, ÖSO, FEMV, UVP, GPM) zeigen nur den Wert für den mittleren Druck an. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 244 Alarm für den diastolischen invasiven Blutdruck E Durchgestrichenes Dreieck bei deaktiviertem Alarm für den mittleren invasiven Blutdruck F Mitteldruck G Durchgestrichenes Dreieck bei deaktiviertem Alarm für den systolischen invasiven Blutdruck Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 245: Zuweisen Der Druckmessorte Der Invasiven Blutdruckmessung

    Wandler angeschlossen. Der M540 überträgt die Druckmessorte an das Cockpit. Sie können die Druckkanäle auch manuell kennzeichnen. In der folgenden Tabelle sind die verfügbaren Bezeichnungen für die invasive Blutdruckmessung aufgeführt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 246 Blasenperfusionsdruck Generische Druckmessorte GP1 bis GP8 Systolischer, diastolischer und Mitteldruck Mittlerer allgemeiner Druck Mitteldruck Der Perfusionsdruckwert wird nur berechnet, wenn die Druckwerte ICP/IAP/IAPB und der arterielle Blutdruckwert verfügbar sind. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 247: Konflikte Zwischen Druckmessorten

    – Immer dann, wenn Sie das Wandlerkabel an den Monitor anschließen – Wenn Sie der Ansicht sind, dass die gemeldeten Druckwerte falsch sind – Wenn die Meldung : Nullabgleich prüfen angezeigt wird Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 248: Nullabgleich Eines Bestimmten Wandlers

    IP-Alarme unter- 3 Drücken Sie die Taste (A) am Hemo4, Hemo2 oder MPod – QuadHemo. drückt. Ausführlichere Informationen befin- den sich unter Nullabgleichen der invasiven Blutdrücke im Alarme-Kapitel. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 249 Schritte 2 und 3. ACHTUNG Wenn an einem der MPod – Quad Hemos die Nullabgleich-Taste gedrückt wird, wird dadurch ein Nullabgleich für alle verfügbaren invasiven Blutdruckwerte beider MPod – Quad Hemos durchgeführt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 250: Pulmonaler Wedgedruck

    1 Drücken Sie ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 2 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 3 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 251: Konfigurationsfunktionen Für Die Parameter Der Invasiven Blutdruckmessung

    8 und 16 Hz (Standard) Wählt die auf das IP-Signal angewandte Filtereinstellung aus. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 252: Beschreibung

    Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 253: Herzzeitvolumen

    Hardware ......255 Vorbereiten des Patienten für das Herzzeitvolumen-Monitoring ... . . 258 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 254: Monitoring

    Seite 359 aufgeführt. Unterstützte Parameter Die folgenden Parameter stehen am Cockpit zur Verfügung, wenn der M540 angedockt ist: – HZV – Herzzeitvolumen – T Blut – Bluttemperatur – Tinj – Injektattemperatur Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 255: Herzzeitvolumen - Sicherheitsvorkehrungen

    Wenn mehrere Geräte in Serie miteinander ver- bunden sind, wird die Bestimmung des Herzzeit- volumens nur für den ersten MPod unterstützt. Das Zwischenkabel von einem der oben aufgeführten Geräte wird direkt an den M540 angeschlossen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 256 C Roter Stecker des Hämo-Kabels D Hämodynamik-Anschluss des MPod – QuadHemo E Pod-Anschluss des Herzzeitvolumen- Zwischenkabels F Herzzeitvolumen-Anschluss des MPod – QuadHemo G Thermistoranschluss des Herzzeitvolumen- Zwischenkabels H Katheterkabel und Thermistorkabel Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 257 C Roter Stecker des Hämo-Kabels D Hämodynamik-Anschluss des MPod – QuadHemo E Pod-Anschluss des Herzzeitvolumen- Zwischenkabels F Herzzeitvolumen-Anschluss des MPod – QuadHemo G Thermistoranschluss des Herzzeitvolumen- Zwischenkabels H Katheterkabel und Thermistorkabel Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 258: Vorbereiten Des Patienten Für Das Herzzeitvolumen-Monitoring

    – Überprüfen Sie, ob der Typ und die Größe des Kurven verbunden sind. Katheters richtig ausgewählt wurden, wenn für den Kathetertyp Andere ausgewählt ist, überprüfen Sie zudem die Berechnungskonstante. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 259: Co 2 -Hauptstrommonitoring

    Ausführen einer Kalibrierprüfung..269 Erforderliches Zubehör ....269 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 260: Übersicht Über Das Co Hauptstrommonitoring

    Aus gesetzt und die AFc-Alarmfunktion Frühgeborenen und der Apnoe im deaktiviert ist. Zum Generieren von AFc- Säuglingsalter, ist nicht vollständig Apnoe-Alarmen aktivieren Sie die AFc-Alarme gewährleistet. und wählen Sie eine AFc-Apnoe-Alarmzeit aus. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 261 Atemwegadapter) können die CO -Messwerte in hohem Maß beeinträchti- gen. ACHTUNG Um eine versehentliche Diskonnektion zu vermei- den, üben Sie keinen übermäßigen Zug auf die Verkabelung des Sensors aus. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 262: Anschließen Des Co 2 -Sensors

    -Hauptstrom- A CO -Anschluss am M540 Atemwegadapter (C) fest auf dem B CO -Sensorkabel-Anschluss Atemwegadapter einrasten und achten Sie darauf, dass das Kabel vom Patienten weg C Hauptstrom-Atemwegsadapter führt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 263: Vorbereitung Des Patienten Für Das Co 2 -Monitoring

    H AFc-Wert – Atemfrequenz abgeleitet vom CO Signal AFc-Parameterbezeichnung (aus der CO Messung abgeleitete Atemfrequenz) J etCO -Wert – höchster durchschnittlicher CO Wert in den Atemwegen während der Exspirationsphase Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 264: Co 2 -Kurve

    Patienten können CO -Kurven auch nützlich für die Störungsbeseitigung bei Problemen mit Geräten oder Zubehör sein. Die folgende Tabelle zeigt, wie CO -Kurven für die Erkennung üblicher Probleme verwendet werden können. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 265 – Tubus partiell geknickt oder blockiert – Herniation der Endotracheal- oder Tracheostomie-Blockmanschette – Bronchospasmus Erhöhte Grundlinie – Fehlerhaftes Ventil im Atem- mit ausgeprägter schlauchsystem Neigung im – Rückatmung (siehe oben) absteigenden Schenkel Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 266: Verwenden Des Co 2 -Dialogs

    Registerkarte Einstell. > Parameter ändern. HINWEIS 2 Drücken Sie auf das Kennzeichen des -Einstellungen gelten sowohl für Hauptstrom Parameters, den Sie auf der Hauptseite als auch für Microstream. anzeigen möchten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 267: Co 2 -Parameterkonfiguration

    Adapter nicht übereinstimmen, ist der angezeigte CO Wert fehlerhaft. Farbe Rot, Weiß, Gelb (Standard), Legt die Farbe der Kurven und die Grün, Hellblau, Blau, Lila, Parameterbezeichnungen und -werte fest. Orange Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 268: Beschreibung

    Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 269: Ausführen Einer Kalibrierprüfung

    Abbildung dargestellt). MCable falsch kalibriert sein. Stellen Sie die ordnungsgemäße Kalibrierung des Microstream MCable sicher. Fragen Sie bei Bedarf bei dem Biomed oder dem Instandhaltungspersonal wegen dem erforderlichen Zubehör an. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 270 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 271: Monitoring

    Kalibrierprüfung ..... . . 284 Erforderliches Zubehör ....284 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 272: Microstream-Co 2 -Monitoring

    Infrarottechnologie. Das Microstream MCable analysiert die aus- und eingeatmete Luft, während die Atemgase durch die Probengasleitung strömen. Es gleicht automatisch den Umgebungsdruck innerhalb der festgelegten Betriebsbereiche aus. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 273: Anwendungsmodelle

    A Universal-Stangenbefestigung B Schnittstellenplatte C Probengasleitung D Microstream MCable im Microstream MCable- Halter E Microstream-Verlängerungskabel (0,9 m) A M540-Patientenmonitor B SpO -Modulbefestigung C Microstream MCable im Microstream MCable- Halter Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 274: Sicherheitsvorkehrungen

    Meldung angezeigt wird. ACHTUNG Gefahr aufgrund von Leckage Luftleckage kann ungenaue Parameterwerte ergeben. Vermeiden Sie Leckagen, indem Sie sicherstellen, dass der Atemwegadapter fest mit dem Atemschlauchsystem verbunden ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 275 Atmosphäre wie bei Vorhandensein eines entflammbaren Gemisches mit Luft, Sauerstoff oder Lachgas kann die Gefahr der Entflammbarkeit erhöhen. Verwenden Sie das Microstream MCable nicht in einer feuergefährlichen Atmosphäre. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 276: Anschließen Des Microstream Mcable

    3 Schließen Sie das Kabel des Microstream MCable an den gelben CO -Anschluss am M540 an. 4 Wählen Sie die geeignete Probengasleitung entsprechend den Monitoringanforderungen des Patienten (siehe „Wählen einer Probengasleitung“ auf Seite 280). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 277: Anschließen An Ein Fortleitungssystem

    Das Microstream MCable gleicht automatisch den Umgebungsdruck innerhalb der festgelegten Betriebsbereiche aus. 10 Entfernen Sie die Probengasleitung nach dem -Monitoringverfahren. 11 Entsorgen Sie die Probengasleitung wie von den Protokollen der Gesundheitseinrichtung gefordert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 278: Weitere Microstream Mcable-Befestigungsoptionen

    MCable-Einheit und dem M540, wenn das 2 Ziehen Sie den Entriegelungsknopf (B) nach Kabel verwendet wird. oben und drehen Sie ihn entweder horizontal oder vertikal in die gewünschte Position für das Microstream MCable. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 279: Entfernen Des Microstream Mcable Und Der Komponenten

    MCable-Halter (B). 3 Schieben Sie den Microstream MCable-Halter von der Schnittstellenplatte (C). 4 Schieben Sie die Schnittstellenplatte von der Universalstangenbefestigung. 3 Schieben Sie den Microstream-MCable-Halter (C) von der SpO -Modulbefestigung. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 280: Wählen Einer Probengasleitung

    G Durchgestrichenes Dreieck bei deaktivierten AFc-Alarmen H AFc-Wert – Atemfrequenz abgeleitet von der -Messung AFc-Parameterbezeichnung J etCO -Wert – höchste CO -Konzentration in den Atemwegen während der Exspirationsphase innerhalb des Messintervalls Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 281: Co -Kurve

    Rückatmung aufgrund einer der fol- nie mit entsprechender genden Ursachen: Zunahme des CO -Pe- – Unzureichende Exspirationszeit gels. – Fehlerhaftes Exspirationsventil – Inadäquater Inspirationsfluss – Fehlfunktion es CO -Absorbers – Partielle Rückatmungskreisläufe Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 282: Verwenden Des Co 2 -Dialogfelds

    2 Drücken Sie das Kennzeichen des Parameters, Wenn der Patientenmonitor M540 nicht für CO den Sie auf der Hauptseite anzeigen möchten. Monitoring konfiguriert ist, wird die Registerkarte Hauptstrom auch im CO -Dialog angezeigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 283: Co 2 -Parameterkonfiguration

    Letzte Kalibr.: Nur zur Information Zeigt das Datum der letzten Kalibrierung an. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 284: Kalibrierprüfung

    – Ein Gasbehälter (mit einem Gemisch aus 5 % CO , 21 % O , Ausgleich: N – Probengasleitung Fragen Sie bei Bedarf bei dem Biomed oder dem Instandhaltungspersonal wegen dem erforderlichen Zubehör an. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 285: Scio-Monitoring

    Anästhesiemittel-Anzeige ....303 Anästhesiemittel-Parameterfelder ..303 Manuelle Anästhesiemittelbestimmung ..304 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 286: Übersicht Über Das Scio-Monitoring

    Personal vorgesehen. HINWEIS M540 führt keinen automatischen Download der Trendwerte für das sekundäre Anästhesiemittel auf dem Netzwerk durch. Die sekundären Anäs- thesiemittel werden in Echtzeit an das Netzwerk gesendet. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 287 Messbereich nachdem ein Atemzug erkannt worden ist. – CO -Genauigkeit reduziert – CO -Sensorfehler – Genauigkeit des Gassensors reduziert – inIso > – inN O > – inO niedrig Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 288: Anschließen Und Trennen Des Scio-Moduls

    Infinity Acute Care System, Monitoringzubehör, zu entnehmen. So schließen Sie das Scio-Modul an den M540 In diesem Abschnitt wird beschrieben, wie Sie das Scio-Modul mit dem entsprechenden Zubehör an den M540 anschließen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 289 1 Ziehen Sie das Scio-Anschlusskabel vom gelben CO -Anschluss am M540 ab. 2 Lösen Sie die Befestigungsschrauben am RS- 232-Ende des Scio-Anschlusskabels. Ziehen Sie das Scio-Anschlusskabel vom RS-232- Anschluss an der Rückseite des Scio-Moduls Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 290 M540 nicht zur Verfügung. Um den CO Anschluss am M540 zu aktivieren, müssen Sie den Scio von der M500 trennen oder den M540 abdocken. Die benötigte Übergangszeit beträgt weniger als eine Minute. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 291: Aufrufen Der Scio-Einstellungen

    1 Drücken Sie ein Parameterfeld > Registerkarte Einstell. > Parameter ändern. 2 Drücken Sie die Parameterbezeichnung des gewünschten Anästhesiemittels, um das Parameterfeld auf der Hauptseite anzeigen zu lassen. 3 Drücken Sie das gewünschte Parameterfeld. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 292: Co2-Einstellungen

    – Gelb (Standard) – Grün – Hellblau – Blau – Lila – Orange Parameter ändern – Liste aller aktuell verfügba- Ändert das Parameterfeld auf einen anderen ren Parameter Parameter. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 293: O2-Einstellungen

    -Parameter werden auf der Registerkarte Einstell. im O -Dialog eingestellt. Auswahl Verfügbare Einstellungen Beschreibung Parameter ändern – Liste aller aktuell verfügba- Ändert das Parameterfeld auf einen anderen ren Parameter Parameter. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 294: N2O-Einstellungen

    Registerkarte Einstell. im N Dialog eingestellt. Auswahl Verfügbare Einstellungen Beschreibung Parameter ändern – Liste aller aktuell verfügba- Ändert das Parameterfeld auf einen anderen ren Parameter Parameter. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 295: Anästhesiemittel-Einstellungen

    Hauptseite anzeigen zu lassen. WARNUNG Das Einstellen der Alarmgrenzen auf extreme Werte kann dazu führen, dass bestimmte Alarmbedingungen nicht erkannt und nicht durch akustische und optische Alarmsignale gemeldet werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 296: Konfigurationsfunktionen Für Anästhesiemittel-Parameter

    Die Messungen sind ungenau, – Sevofluran wenn das falsche Anästhesiemittel gewählt wurde. (Standard) – Scio Four Oxi und Scio Four können Anästhesiemittelgemische nicht erkennen. Die Messungen sind ungenau, wenn Anästhesiemittel gemischt werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 297 Anästhesiemittelerkennung angeschlossen ist – Reg. (Scio Four Plus, Scio Four Oxi Plus). Parameter än- – Liste aller aktu- Ändert das Parameterfeld auf einen anderen Parameter. dern ell verfügbaren Parameter Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 298: Co2-Anzeige

    D Beginn der Exspirationsphase D inCO -Bezeichnung E Grundlinie während der Inspiration E inCO -Wert – CO -Konzentration in den Atemwegen während der Inspirationsphase, erhoben als der gemessene Minimalwert innerhalb des Messintervalls Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 299: Fehlerbehebung

    Adaptertyp konfiguriert ist. – Kontaminierter Atemwegadapter (verschmutztes Sensorfenster) – CO -Nulldrift – Unzureichende Exspirationszeit – Fehlerhaftes Exspirationsventil – Inadäquater Inspirationsfluss – Fehlfunktion eines CO Absorbers – Partielle Rückatmungskreisläufe Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 300 – Tubus partiell geknickt oder blockiert – Herniation der Endotracheal- oder Tracheostomie- Blockmanschette – Bronchospasmus Erhöhte Grundlinie mit – Fehlerhaftes Ventil im ausgeprägter Neigung im Atemschlauchsystem absteigenden Schenkel – Rückatmung (siehe oben) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 301: O2-Anzeige

    ) – O -Konzentration in den Atemwegen am Ende der Exspiration A inO -Bezeichnung B Durchgestrichenes Dreieck bei deaktiviertem -Alarm C Bezeichnung etO D Durchgestrichenes Dreieck bei deaktiviertem -Alarm Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 302: N2O-Anzeige

    O-Konzentration in den Atemwegen während der Exspirationsphase innerhalb des Messintervalls D inN O-Wert – N O-Konzentration in den Atemwegen während der Inspirationsphase, bestimmt als der Minimalwert innerhalb des Messintervalls Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 303: Anästhesiemittel-Anzeige

    Werten und den G xMAC-Vielfaches altersabhängigen MAC-Werten errechnet H xMAC-Bezeichnung wurde Wert des inspirierten Primärmittels – Konzentration des Anästhesiemittels in den Atemwegen während der Inspirationsphase Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 304: Manuelle Anästhesiemittelbestimmung

    Beispiel aufgrund einer zu geringen Konzentration des Anästhesiemittels, einer Vaporleckage oder Spuren von Desinfektionsmitteln), bleibt das Parameterfeld für das Anästhesiemittel leer und für die Bezeichnung für das Anästhesiemittel wird Folgendes angezeigt: A-Gas? Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 305: Xmac (Mac-Vielfaches)

    Die Gleichung gilt für Patienten, die älter als ein spezifizierten Werte gelten für einen 40-jährigen Jahr sind. Patienten. (–0,00269 x (Alter –40)) = MAC x 10 alterskorrigiert 40 Jahre Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 306: Nullabgleichen Des Gasanalysegeräts

    Aufwärmvorgang statt, wenn das IACS mit dem zeigen diese Parameterfelder KAL. an. Monitoring beginnt. Der Aufwärmvorgang umfasst auch den Nullabgleich und kann bis zu siebeneinhalb Minuten dauern. Während dieser Zeit ist die Genauigkeit vermindert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 307: Systemkonfiguration

    Optionen ......330 Temporäre Optionen..... 331 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 308: Übersicht

    ICS gesteuert werden kann. Weitere – Bildschirmkonfig. (siehe Seite 326) Informationen zu Servicefunktionen finden sich in der Reparaturanleitung. – Einstell.-Registerkarte (siehe Seite 326) – Ansichten-Registerkarte (siehe Seite 326) – Funktionstasten-Registerkarte (siehe Seite 326) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 309: Konfigurieren Allgemeiner Einstellungen

    Pod 2D-Kennzeichen Druckmessorte: GP2, ART, LV, LA, PA, ZVD, ICP, RA, RV, AXL, BRA, FEM, RAD, AOR, UAP, IAP, IAPB, ÖSO, FEMV, UVP, GPM Generische Druckmessorte: GP1 bis GP8 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 310 Diese Einstellung kann auf Ein gesetzt werden und die Alarmton- und Pulstonlautstärke kann bei Bedarf ebenfalls eingestellt werden. Beim Transport des M540, im WLAN-Modus und in der Einzelplatzkonfiguration ist diese Einstellung stets aktiviert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 311: Konfigurieren Der Patienteneinstellungen

    Ermöglicht Ihnen die Eingabe der Abstammung des Patienten. – Kaukasisch – Asiatisch – Afrikanisch – Andere Geschlecht – Unbekannt Ermöglicht Ihnen die Eingabe des Geschlechts des Patienten. – Männlich – Weiblich Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 312: Konfigurieren Der Systemeinstellungen

    (siehe Seite 318). oder – Drücken Sie die Schaltfläche Alarmkonfig., um auf die Registerkarte Alarmkonfig. zuzugreifen (siehe Seite Seite 313). 4 Geben Sie das Passwort ein, und drücken Sie Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 313: Aufrufen Des Dialogs Alarmkonfig

    Wenn Sie diese Einstellung auswählen, wird die Schaltfläche Alarme aus (je nach der vorherigen Konfiguration) im Dialog Hauptmenü deaktiviert (ausgegraut) (siehe Seite 309). Das Alarmmonitoring kann nun nicht mehr temporär oder permanent deaktiviert werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 314 WARNUNG: Bei Auswahl von HF folgen werden ASY-Alarme und VF-Alarme nicht gemeldet, wenn die Alarmfunktionen Herzfrequenz und Arrhythmie ausgeschaltet sind. Immer EIN (Standard) Die ASY-Alarmfunktion und die VF-Alarmfunktion sind immer aktiviert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 315 Die akustischen und optischen Alarmsignale für diese neuen Alarme werden vollständig ausgegeben. Ausführliche Informationen dazu, wie sich das Alarmtonpause-Verhalten im leisen Betrieb ändert, finden Sie unter Leiser Betrieb im Kapitel "Alarme". Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 316 Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 317: Aufrufen Der Anpassbaren Spo 2 -Alarmeinstellungen

    Meldung angezeigt. Sobald Sie den Alarm durch Drücken der gelben Alarmtonpause- Taste bestätigen, verschwindet die Nachricht und das akustische Alarmsignal verstummt. (aus) Keine optischen oder akustischen Alarmsignale werden ausgelöst. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 318: Anzeigen Von Systeminformationen

    Systeminformationen wird angezeigt. 4 Drücken Sie eine der folgenden Registerkarten, um zusätzliche Systeminformationen anzuzeigen: Name Service, Docking-station, WLAN. Dialog Verfügbare Informationen Systeminformationen Seriennummer H/W-Schnittstelle SW-Revision SW-Prüfsumme Boot Loader FPGA-Revision -Sensortyp Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 319 System-Aufbau Dialog Verfügbare Informationen Name Service IP-Adresse Subnetzmaske Standard-Gateway Bettnummer Station Krankenhaus Monitoring-einheit Monitoring-einheit-ID Docking-station DS-Revision MAC-Adresse WLAN WLAN-MAC-Adresse Multicast-Adresse Signalstärke BSSID SSID Ver-schlüsselung Kanalnummer Geltungsbereich Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 320: Konfigurieren Der Biomed-Einstellungen

    Profil speichern – Abbruch Speichert und ersetzt das Profil (einschließlich der aktuellen Ansichten) der aktuellen – OK Patientenkategorie. Beachten Sie, dass das Profil für jede Patientenkategorie einzeln gespeichert werden muss. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 321 Ort auf, da Sie es nicht zurücksetzen oder abfragen können, wenn Sie es vergessen haben. Falls Sie weitere Hilfestellung benötigen, wenden Sie sich an den DrägerService. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 322: Konfigurieren Von Maßeinheiten

    – mm (Standard) – mV SpHb (SpHbv) – g/dL (Standard) – mmol/L Größe – cm (Standard) – in Gewicht – lb/oz – kg/g (Standard) A-Gas – kPa – % Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 323: Konfigurieren Der M500-Einstellungen

    Feld leer. über die alphanumerische Tastatur (max. 7 Zeichen). Station Vom Anwender auswählbar; Ermöglicht die Eingabe der Station über die standardmäßig ist das Feld leer. alphanumerische Tastatur (max. 7 Zeichen). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 324: Konfigurieren Der Wlan-Netzwerkeinstellungen

    4 Geben Sie das Passwort ein, und drücken Sie 5 Drücken Sie auf die Registerkarte WLAN. Biomed > WLAN-Dialoge Auswahl Verfügbare Einstellungen Beschreibung WLAN-Modus – Ein Aktiviert oder deaktiviert die WLAN-Option. – Aus (Standard) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 325 Ermöglicht die Eingabe der Bettnummer über standardmäßig ist das Feld die alphanumerische Tastatur leer. (max.7Zeichen). Die Einstellung Bettnummer beibehalten bestimmt, was mit der Bettnummer geschieht – detaillierte Informationen siehe oben. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 326: Konfigurieren Des Bildschirmlayouts

    – 1Kurv.3P. – Aus Funktionstasten-Dialog Taste 1 Standby, Notfall, Weist den benutzerkonfigurierten Entlassen, Reg., Daten Funktionstasten eine Funktion zu. Taste 2 ausbl., Markieren, Patient, Taste 3 Ruhe-EKG- Bericht Taste 4 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 327: Konfigurieren Von Alarmeinstellungen

    Timer für die Alarmpause abgelaufen ist. Bei Betätigung der Schaltfläche Alarme aus werden alle Alarmfunktionen unterdrückt, bis die Schaltfläche erneut betätigt wird. Angaben zur Konfiguration dieser Schaltfläche siehe Seite 309. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 328 Die Meldung EKG-Elektroden ab wird kurz in der Kopfzeile angezeigt, bis der Anwender die Bedingung bestätigt oder bis die Bedingung nicht mehr vorliegt. – : Keine optischen oder akustischen Alarmsignale werden ausgelöst. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 329 – Hoch: Das Ereignis wird als Alarmbedingung hoher Priorität behandelt. – : Keine optischen oder akustischen Alarmsignale werden ausgelöst. Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 330: Konfigurieren Des Batteriealarms

    – Wenn eine andere Sprache ausgewählt wird So entsperren Sie die WLAN-Option 1 Drücken Sie die Funktionstaste Menü. 2 Drücken Sie auf die Registerkarte Systemkonfig.. 3 Drücken Sie auf die Schaltfläche Service. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 331: Temporäre Optionen

    Disabling this option disables wireless functionality. A passcode is required to re- enable the option. 7 Drücken Sie auf die Schaltfläche Sperren. Die Bezeichnung der Schaltfläche WLAN ändert sich in Locked. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 332 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 333: Problembehebung

    Alarm - Ursache - Abhilfe ....367 Statusmeldungen ..... . . 379 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 334: Übersicht

    Adresse verwendet. Adresse zu. Keine Doppelter Der Domänenname wird Weisen Sie einen eindeutigen Gerätename bereits verwendet (d.h. Domänennamen zu. doppelte Bezeichnung einer Monitoring-Einheit, einer Station, eines Geräts, eines Krankenhauses). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 335 Station initiiert. Keine Fehler bei Profil- Das Profil konnte nicht Versuchen Sie erneut, das Profil Wiederherst. wiederhergestellt werden. wiederherzustellen, bevor Sie sich an das von Dräger autorisierte Instandhaltungspersonal wenden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 336: M540-Batteriemeldungen

    Die Funktion Alarmpause ist auf Betätigen Sie die Schaltfläche mit Timer eine bestimmte Zeit eingestellt Alarmpause erneut, um die (siehe Seite 327) und die Meldung auszublenden. Schaltfläche Alarmpause wurde betätigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 337 Keine Filter aus Diese Meldung wird über der EKG- Aktivieren Sie die Funktion, um Kurve angezeigt, wenn sie auf Filter die Meldung auszublenden. aus eingestellt ist (siehe Seite 152). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 338: Ekg

    – Herzfrequenzalarme sind deakti- viert. – ASY/VF-Alarme-Funktion ist auf Immer EIN gesetzt (siehe Seite 314). – Arrhythmie-Monitoring ist deakti- viert. – Die ausgewählte HF-Quelle ist ak- tiviert und entweder Arteriell oder Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 339 – Übermäßige Signalstörungen durch – Stellen Sie sicher, dass Hilfsgeräte die Haut des Patienten ordnungsgemäß vorbereitet ist. – Trennen Sie den Patienten von den Hilfsgeräten, wenn möglich. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 340 LA, LF, RA, RF, V, V1 bis V6 oder V+ HINWEIS AFi und 12-Kanal-EKG-Monitoring stehen nicht zur Verfügung, wenn der M540 im OP-Modus ist und der EKG-Filter auf Monitor gesetzt ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 341 über/unter dem und behandeln Sie ihn (hoch) Messbereich des gegebenenfalls. Monitors. ST-<Bezeichnung> – Überprüfen Sie die Position der außerh. Bereich Elektroden und legen Sie sie (niedrig) gegebenenfalls neu an. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 342: Arrhythmie

    Diesen Arrhythmie-Ereignissen kann eine von drei Alarmprioritäten (hoch, mittel, niedrig) zugewiesen werden, oder sie können deaktiviert werden. Die in dieser Tabelle aufgeführte Priorität ist der Standard. Für diese Arrhythmie-Ereignisse können Sie Alarme deaktivieren. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 343 Referenzmuster zu erstellen. VES/min > (Alarmgrenze) Der VES-Wert liegt über – Untersuchen Sie den der oberen Alarmgrenze. Patienten und behandeln Sie ihn gegebenenfalls. – Positionieren Sie die Elektroden gegebenenfalls neu. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 344: Atemfrequenz (Afi)

    – Inspizieren und ersetzen Sie fehlerhafte Kabelsätze. – Wählen Sie auf der Konfigurationsseite „AFi“ eine andere Ableitung für die Verarbeitung aus, wenn das Elektrodenkabel bzw. die Elektrode nicht ersetzt werden kann. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 345 Im Parameterfeld wird der Parameterwert durch *** ersetzt. HINWEIS AFi und 12-Kanal-EKG-Monitoring stehen nicht zur Verfügung, wenn der M540 im OP-Modus ist und der EKG-Filter auf Monitor gesetzt ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 346: Spo2

    PLS außerh. Bereich Der Parameterwert liegt – Untersuchen Sie den (hoch) über/unter dem Messbereich Patienten und behandeln des Monitors. Sie ihn gegebenenfalls. PLS außerh. Bereich (niedrig) – Ändern Sie die Alarmgrenzen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 347 -Sensor prüfen -Sensor erkennt zu viel – Stellen Sie sicher, dass Umgebungslicht. der SpO -Sensor Nur Nellcor ordnungsgemäß am OxiMax MCable Patienten angebracht ist. – Überprüfen Sie alle Kabelanschlüsse. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 348 Sensor Beliebiges ordnungsgemäß Masimo MCable angebracht ist. – Vergewissern Sie sich, dass der Lichtweg nicht durch Nagellack oder andere Substanzen blockiert ist. – Wechseln Sie die Lage des Sensors. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 349 Impulsen, um einen ordnungsgemäße Beliebiges Messwert zu ermitteln. Anbringung des Sensors. MCable -Sensor – SpO -Sensor ist Ersetzen Sie den Sensor. abgelaufen abgelaufen Jedes Masimo – Klebesensor abgelaufen MCable Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 350 Es ist ein inkompatibles – Schließen Sie den erkannt Masimo MCable richtigen Kabeltyp an. Jedes angeschlossen. Masimo – Wenden Sie sich an das MCable Instandhaltungspersonal, das von Dräger autorisiert ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 351 Parameter nicht unterstützt. Im Parameterfeld wird der Parameterwert durch - - - ersetzt. Im Parameterfeld wird der Parameterwert durch +++ ersetzt. Im Parameterfeld wird der Parameterwert durch *** ersetzt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 352: Nicht-Invasiv Gemessener Blutdruck

    Extremität mit weniger Bewegungs-Artefakts). Bewegung an. – Starten Sie die Messung neu. Wenn die Meldung nicht verschwindet, wenden Sie sich an Instandhaltungspersonal, das von Dräger autorisiert ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 353 Timeout-Grenzwert überschritten. NIBP-Schlauch Während des Stellen Sie sicher, dass der offen Aufpumpzyklus ist der Schlauch und die Manschette Manschettendruck nicht richtig an den Monitor ange- signifikant angestiegen. schlossen sind. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 354: Herzzeitvolumen

    M540 verarbeitet, doch zum Anzeigen der Meldungen am Cockpit muss der M540 in einer IACS-Konfiguration angedockt sein. Weitere Informationen hierzu enthält die Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 355: Temperatur

    Im Parameterfeld wird der Parameterwert durch „- - -“ ersetzt. Im Parameterfeld wird der Parameterwert durch „+++“ ersetzt. Im Parameterfeld wird der Parameterwert durch *** ersetzt. Δ Δ Der Wert kann sich auch auf Ta/T1a, Tb/T1b, T1 beziehen Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 356: Invasiv Gemessener Blutdruck

    Im Parameterfeld wird der Parameterwert durch „- - -“ ersetzt. Im Parameterfeld wird der Parameterwert durch „+++“ ersetzt. Im Parameterfeld wird der Parameterwert durch * * * ersetzt. x steht für S (systolisch), D (diastolisch) oder M (Mittelwert) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 357 – Wenden Sie sich an Instandhaltungspersonal, das von Dräger autorisiert ist. Im Parameterfeld wird der Parameterwert durch * * * ersetzt. x steht für S (systolisch), D (diastolisch) oder M (Mittelwert) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 358 Schalten Sie die Alarme aus. Keine <IP> : Nullabgleich Der Nullabgleich des Informative Meldung – Keine Aktion akzeptiert Wandlers war erfolgreich. erforderlich. Im Parameterfeld wird der Parameterwert durch „- - -“ ersetzt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 359: Hauptstrom-Co

    Atemwegadapter sauber ist, führen Sie einen Nullabgleich für den Sensor durch. -MCable- Hardwarefehler am CO Wenden Sie sich an das Fehler Sensor. Instandhaltungspersonal, das von Dräger autorisiert ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 360 Betrieb zurück, sobald die Umgebungstemperatur weniger als 40 °C (104 °F) beträgt. Falls nicht, ersetzen Sie den Sensor und wenden Sie sich an Instandhaltungspersonal, das von Dräger autorisiert ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 361 10 °C (50 °F) beträgt, kann die Meldung länger als 15Minuten bestehen bleiben. In diesem Fall ist es möglich, einen Nullabgleich für den Sensor durchzuführen, nachdem die Meldung mindestens10 Minuten lang angezeigt wurde. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 362 Es wurde eine Apnoe – Untersuchen Sie den Patienten erkannt und behandeln Sie ihn gegebenenfalls. – Überprüfen Sie die Positionierung des Sensors. Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 363: Kalibrierung Und Instandhaltung

    Instandhaltungspersonal, das null ist bei den von Dräger autorisiert ist. standardmäßigen drei Versuchen fehlgeschlagen. Keine -Nullabgleich läuft Das Microstream MCable Informative Meldung – Keine wird auf null zurückgesetzt. Aktion erforderlich. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 364: Co2-Monitoring

    Der Microstream MCable- – Stellen Sie sicher, dass der Gasausgang Gasausgang ist blockiert. Gasausgang nicht blockiert ist. blockiert – Wenden Sie sich an das Instandhaltungspersonal, das von Dräger autorisiert ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 365 – Ändern Sie die Alarmgrenzen. Alarmgrenze. (außer inCO AFc-Apnoe Es wurde eine Apnoe erkannt. – Untersuchen Sie den Patienten und behandeln Sie ihn gegebenenfalls. – Überprüfen Sie die Positionierung des Sensors. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 366: Probengasleitung

    Tauschen Sie die blockiert während des Probengasleitung aus. Reinigungsvorgangs blockiert. Probengasleitung Die Probengasleitung ist vom Schließen Sie die dekonnektiert Microstream MCable getrennt. Probengasleitung richtig an das Microstream MCable an. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 367: Scio

    Probengasleitung manueller aus, falls erforderlich. Anästhesiemittelbestimmung. – Warten Sie auf automatischen Nullabgleich. – Schalten Sie das Gasanalysegerät erst aus und dann wieder ein. – Kontaktieren Sie den ® DrägerService Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 368 – Prüfen Sie die Wasserfalle. – Wasserfalle ist voll oder nicht installiert. Mittel außerh. Die CO -Konzentration hat Prüfen Sie Bereich (hoch) die Scio-Obergrenze des Anästhesiemittelverdunster, Messbereichs überschritten. Frischgaseinstellungen und Beatmung. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 369 > # Die exspiratorische Prüfen Sie Anästhesiegaskonzentration Anästhesiemittelverdunster und Hinweis hat mehr als 15 Sekunden Frischgaseinstellungen Dieser Alarm tritt über der oberen Alarmgrenze nur für das gelegen. Primärmittel auf. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 370 – Probengasleitung – Entfernen Sie okkludiert. strahlungsemittierende Geräte (z. B. Telefon). – Elektrische Störung. – Verwenden Sie ein – Inneres Versagen. alternatives Gasmesssystem. – Kontaktieren Sie den ® DrägerService Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 371 Anästhesiemittelverdunster und HINWEISE hat die obere Alarmgrenze Frischgaseinstellungen Dieser Alarm tritt überschritten: nur für das Primärmittel auf. – Mindestens 15 Sekunden (mit Atemphasen). – Mindestens 30 Sekunden (ohne Atemphasen). Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 372 – Tauschen Sie das – Leckage im Atemsystem. Atemsystem aus. – Gasmessung ist ungenau – Passen Sie Alarmgrenzen an, aufgrund hoher falls erforderlich. Atemfrequenz. – Prüfen Sie die – Großer Totraum. Beatmungseinstellungen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 373 – Die inspiratorische Anäs- thesiegaskonzentration hat 5 xMAC überschritten. Mittel O außerh. Die N O-Konzentration hat Prüfen Sie Bereich (hoch) die Scio-Obergrenze des Anästhesiemittelverdunster, Messbereichs überschritten. Frischgaseinstellungen und Beatmung. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 374 – Entfernen Sie – Probengasleitung strahlungsemittierende Geräte okkludiert. (z. B. Telefon). – Elektrische Störung. – Verwenden Sie ein alternatives N – Inneres Versagen. Messsystem. – Kontaktieren Sie den ® DrägerService Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 375 Probengasleitung aus, falls erforderlich. – Warten Sie auf automatischen Nullabgleich. – Schalten Sie das Gasanalysegerät erst aus und dann wieder ein. – Kontaktieren Sie den ® DrägerService Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 376 – Kontaktieren Sie den ® DrägerService Mittel AFc > # Atemfrequenz hat den Prüfen Sie die Beatmung. Grenzwert überschritten. Mittel AFc < # Atemfrequenz liegt unter dem Prüfen Sie die Beatmung. Grenzwert. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 377 Modus, um das Scio- Monitoring fortzusetzen. Niedrig Scio wärmt auf: Genauigkeit ist nicht Warten Sie, bis das Scio-Modul Genauigk. garantiert, während Scio in aufgewärmt ist. niedrig der Aufwärmphase ist Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 378 Anästhesiemittelverdunster, außerhalb des Bereichs hoch Frischgaseinstellungen und ist, wenn Beatmung. – Primärmittel, Sekundärmittel und/oder N2O außerhalb des Bereichs hoch ist. oder – Exspiratorisches xMAC größer ist als 10. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 379: Statusmeldungen

    Problembehebung Statusmeldungen Meldung Zustand Vorgeschlagene Aktion Scio-Nullabgleich Nullabgleichszyklus läuft. Warten Sie den Abschluss des läuft Nullabgleichszyklus ab. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 380 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 381: Aufbereitung

    Reinigung von Blutdruckmanschetten ..390 Reinigung und Desinfektion der Druckwandler und der Hämodynamik-Pods . . . 390 Reinigung und Desinfektion der CO Hauptstromsensoren und Atemwegadapter . . . 391 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 382: Übersicht Zur Aufbereitung

    Wenden Sie sich an Instandhaltungspersonal, das von Dräger autorisiert ist, um Informationen zur weiteren Sicherheit des Geräts und seiner Peripheriegeräte zu erhalten, bevor Sie es wieder in Betrieb nehmen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 383: Informationen Zur Aufbereitung

    Anzeichen von Verschleiß, z. B. Risse, Verfor- mungen, Verfärbungen oder Ablösungen, können bei Mehrwegprodukten auftreten. Überprüfen Sie die Produkte auf Anzeichen von Verschleiß und ersetzen Sie sie bei Bedarf. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 384: Informationen Zu Desinfektionsmitteln

    Farbveränderungen führen können. nachgewiesen: Farbveränderungen bedeuten nicht, dass die Funktionsfähigkeit beeinträchtigt ist. – Bakterizid – Levurozid – Viruzid oder begrenzt viruzid – Die Angaben der Hersteller der Desinfektionsmittel beachten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 385: Einteilungen Für Die Aufbereitung

    Die folgende Einteilung ist eine Empfehlung von Dräger. Kritisch Unkritisch – Keine – PS250 – P2500 – M540 – M500 – Netzteil – MCable – MPod – Hämodynamische Module Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 386: Aufbereitungsliste

    Labors validiert, die nach der Norm ISO 17025 zertifiziert sind. Verfahren Mittel Hersteller Konzentration Einwirkzeit Temperatur Desinfektion Buraton Schülke & 30 min Entfällt 10 F Mayr Reinigung Dismozon BODE 1,5 % 15 min Entfällt Chemie Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 387: Aufbereitung Von Zubehör

    – Trocknen Sie die Flächen mit einem fusselfreien Tuch sorgfältig ab. Lesen Sie vor der Reinigung eines Geräts die allgemeinen Sicherheitsvorkehrungen im Kapitel Zu Ihrer Sicherheit und der Ihrer Patienten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 388: Reinigung Und Desinfektion Der Patientenkabel

    1 Trennen Sie das Patientenkabel vom M540. 2 Desinfizieren Sie die Patientenkabel mit einem Tupfer und einem zugelassenen Reinigungsmittel. 3 Trocknen Sie die Flächen mit einem fusselfreien Tuch sorgfältig ab. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 389: Reinigung Und Desinfektion Der Wiederverwendbaren Ekg-Elektrodenkabel

    2 Desinfizieren Sie die EKG-Elektrodenkabel mit schen Sie immer von der Spitze aus in Richtung einem Tupfer und einem zugelassenen Kabel. Reinigungsmittel. 3 Trocknen Sie die Flächen mit einem fusselfreien Tuch sorgfältig ab. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 390: Reinigung Von Blutdruckmanschetten

    Wandlerdiaphragma aus. ACHTUNG Lassen Sie keine Flüssigkeiten in den Anschluss eindringen. So reinigen und sterilisieren Sie Wandler Entnehmen Sie die Reinigungsanweisungen und - empfehlungen der mit dem Wandler bereitgestellten Dokumentation. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 391: Reinigung Und Desinfektion Der Co Hauptstromsensoren Und Atemwegadapter

    So desinfizieren Sie die hämodynamischen Pods 1 Desinfizieren Sie die Oberflächen mit einem Tupfer und einem zugelassenen Reinigungsmittel. 2 Trocknen Sie die Flächen mit einem fusselfreien Tuch sorgfältig ab. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 392 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 393: Entsorgung

    M540 und M500 ......394 Entsorgung von Zubehörteilen ... . . 394 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 394: Eu-Richtlinie 2002/96/Eg Über Elektro- Und Elektronik-Altgeräte (Weee)

    Weitere Informationen erhalten Sie bei bekannt. der Dräger-Niederlassung Ihres Landes. Entsorgung von Zubehörteilen Bei der Entsorgung von Zubehörteilen die Vorschriften des Krankenhauses zum Infektionsschutz und die entsprechende Gebrauchsanweisung beachten. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 395: Instandhaltung

    Messtechnische Kontrollen....399 Instandhaltung ......400 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 396: Übersicht

    Einrichtung, damit dieses testet, ob sich die Komponenten in einem einwandfreien Betriebszustand befinden, bevor Sie sie erneut im klinischen Bereich einsetzen. HINWEIS Führen Sie Wartungsmaßnahmen nur durch, wenn kein Patient an das Gerät angeschlossen ist. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 397: Inspektion

    2 Alle Zubehörteile inspizieren (zum Beispiel hin inspizieren. Sicherstellen, dass die Sensoren und Kabel). Zubehörteile nicht Verbinder an beiden Enden fest und sicher verwenden, wenn sie Beschädigungszeichen eingesteckt sind. aufweisen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 398: Inspektion/Sicherheitstechnische Kontrollen

    – Führen Sie Systemtests (beispielsweise – Funktionsfähigkeit des Überdruck-Sensors Kommunikation mit dem IACS und für den nicht-invasiven Blutdruck Funktionsfähigkeit der Schaltflächen, (einschließlich der Ventile und der Pumpe). Alarmleiste und überwachten Parameter) durch. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 399: Messtechnische Kontrollen

    – M540 einschalten. – Körpertemperatur – Eine Minute warten und den M540 – Nicht-invasiver Blutdruck beobachten. Bei einem Ausfall der Batterie muss diese durch geschultes Personal ausgetauscht werden. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 400: Instandhaltung

    HINWEIS: Bei Geräten, die oft transportiert oder im Batteriebe- trieb genutzt werden, muss die Batterie entsprechend öfter ge- prüft werden. Sie können die Technische Dokumentation über Ihren Dräger-Vertreter anfordern. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 401: Technische Daten

    Scio ....... . . 439 Infinity M540 ......404 Elektromagnetische Verträglichkeit .

  • Seite 402: Übersicht

    In einer Einzelplatzkonfiguration ist ein M540 mit den folgenden Geräten und Applikationen kompatibel. Gerät/Anwendung Kompatible Softwareversion IACS VG7.x Innovian VF7 oder höher Symphony VF7 oder höher Gateway VF6 oder höher Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 403: Gerätekombinationen

    Das Medizinprodukt darf nur mit Software einge- setzt werden, die von Dräger getestet und geneh- migt wurde. Änderungen der Einstellungen des Betriebssystems können die Betriebssicherheit gefährden. Die Verantwortung für solche Ände- rungen liegt beim Betreiber. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 404: Infinity M540

    Linsen: Polyamid Kunststoff innen: Polyamid (PA) Platinen: Glas/Epoxid, Blei-Zinnlot, Kupferleiterbahnen Batterie: Lithiumionen Kühlkörper: Magnesium Baugruppe für die nicht-invasive Blutdruckmessung: Kunststoff, Edelstahl, Kupferdraht Verpackung: Wellpappe, Polyurethanschaum Benutzeroberfläche Touchscreen plus 3 Tasten Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 405: Anschlüsse

    WLAN aktiviert; invasive Blutdruckmessung (IP) über MPod Quad Hemo (4 invasiv gemessene Druckwerte); 6-Kanal- Langzeit-EKG; SpO mit Nellcor MCable oder Masimo SET MCable; zwei kontinuierliche Temperatursensoren; nicht- invasive Blutdruckmessung (NIBP) mit aktiviertem 15- Minuten-Intervallmodus. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 406 – 100 Hz bis 200 Hz: –3 dB/Oktave; – 200 Hz bis 2.000 Hz: 0,5 (m/s 2) 2/Hz; Dauer: 30 Minuten pro perpendikulärer Achse (3 insgesamt). Transport Gemäß International Safe Transit Association (ISTA) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 407: Schalldruck

    Messungen gemäß ISO 3744, Lautstärkeeinstellung 5 bis 100 % Gerät Niedrige Priorität Mittlere Priorität Hohe Priorität M540 46 dB(A) bis 46 dB(A) bis 67 dB(A) 48 dB(A) bis 68 dB(A) 66 dB(A) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 408: Infinity M500

    Lagerung: 375 bis 795 mmHg (500 bis 1060 hPa) Risikovermeidung Schutz gegen eindringende IPX1 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Kommunikation Internes Netzwerk (M540) 802.3 100BaseT Ethernet (optisch isoliert) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 409: Netzteil (Ps50)

    0,1 mA max. bei 230 V AC, 50 Hz Ausgangsspannung 24 V Maximale Ausgangsleistung 50 W Schutzart Klasse 1 Max. ±5 % bei Volllast, einschließlich Toleranz Gesamtregelabweichung Netz- und Lastregelung Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 410: 120-Watt-Desktop-Netzteil (Ps120)

    Maximale Ausgangsleistung 120W Schutzart Klasse I Betriebsart Kontinuierlich Normeinhaltung Schutz gegen eindringende IP41 (Schutz gegen senkrecht fallendes Tropfwasser sowie Flüssigkeiten Eindringen von z. B. Drähten oder Schrauben) gemäß IEC 60529. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 411 Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ BF Schutz gegen eindringende IP64 (staubdicht und und geschützt gegen allseitiges Flüssigkeiten Spritzwasser) gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug auf Defibrillatoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 412 0 bis 40 °C (32 bis 104 °F) Elektrische Daten Stromversorgung Stromversorgung direkt vom M540 Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ BF Schutz gegen eindringende IPX2 Flüssigkeiten Sicherheitsvorkehrungen in Bezug auf Defibrillatoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 413: Infinity Mcable - Masimo Set Und Infinity Mcable - Masimo Rainbow Set

    Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX2 (Schutz gegen senkrecht fallendes Tropfwasser bei Flüssigkeiten Gehäuseneigung bis 15°) gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug auf Defibrillatoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 414: Infinity Mcable - Nellcor Oximax

    Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX2 (Schutz gegen senkrecht fallendes Tropfwasser bei Flüssigkeiten Gehäuseneigung bis 15°) gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug auf Defibrillatoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 415: Infinity Hemo2 Und Hemo4 Pod

    1 W für einen einzelnen Pod mit angeschlossenen Drucksensoren Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX0 (kein spezieller Schutz) gemäß IEC 60529 Flüssigkeiten Sicherheitsvorkehrungen in Bezug auf Defibrillatoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 416: Infinity Mpod - Quad Hemo

    Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX2 (Schutz gegen senkrecht fallendes Tropfwasser bei Flüssigkeiten Gehäuseneigung bis 15°) gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug auf Defibrillatoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 417: Infinity Mcable - Dual Hemo

    300 mW Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX4 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug auf Defibrillatoren Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 418: Infinity Mcable - Analog/Sync

    Dauer: 4 ms ±10 mV Maximaler Druckoffset Druckbereich –50 bis +400 mmHg (1 V/100 mmHg) –6,6 bis +53,3 kPa (1 V/13,3 kPa) 200 Ω ±5 % Ausgangsimpedanz Datenübertragungsrate 250 pro Sekunde Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 419 5 V nominal ≤325 mW unter Fehlerbedingungen Maximale Leistungsaufnahme ≤250 mW im Normalbetrieb Betriebsart Kontinuierlich Risikovermeidung Schutz gegen eindringende IPX1 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 420: Infinity Mcable - Schwesternruf

    Lagerung: 375 bis 795 mmHg (50 bis 106 kPa) Elektrische Anforderungen 24 V ±25 % Eingangsspannung Relaiskontakt 1 A DC, 24 V DC, 15 W max. Betriebsart Kontinuierlich Isolationsspannung 1,5 kV AC Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 421: Parametermonitoring-Spezifikationen

    QRS-Erkennung Amplitude Erwachsen/Pädiatrisch: 0,35 bis 5 mV Amplitude Neonatal: 0,17 bis 5 mV Spitzenamplitude bezogen auf Eingang Dauer Erwachsen: 70 bis 120 ms Dauer Kinder/Neonaten: 40 bis 120 ms Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 422: Zusätzliche Ekg-/Arrhythmie-/St-Informationen

    2,5 µV/LSB Rechteckwellensignal, 50 μA, 39,896 kHz Atmungsmessstrom Aktive Elektrode: <100 nA Hilfsstrom (Erkennung abgefallener Elektroden) Referenzelektrode: <900 nA Störungsunterdrückung Nicht anwendbar <10 s gemäß ANSI/AAMI/IEC 60601-2-27 Maximale Alarmverzögerung Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 423: Arrhythmie (Arr)

    1 Schl./min ±5 oder ±10 % der Frequenz (je nachdem, welcher Wert größer ist) VES/min-Genauigkeit ≤4 s VES/min-Ansprechzeit Bradykardie als Alarm für eine niedrige Herzfrequenz ist für neonatale Patienten verfügbar. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 424: St-Segmentanalyse

    In einem wenig wahrscheinlichen Szenario mit niedriger Herzfrequenz (30 Schläge/min, 45 Schläge/min) und hohen ST-Abweichungen (≥ ± 13 mm), kann es vorkommen, dass die angegebene Genauigkeit bei einer oder zwei Ableitungen nicht erreicht wird. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 425: Atemfrequenz (Afi)

    16 s (ZVD, IAP, IAPB, ÖSO, FEMV, UVP, GPM, RA, LA, ICP) Wandler mit einem Widerstand von 200 Ω bis 3000 Ω und einer Wandlerspezifikationen entsprechenden Druckempfindlichkeit von 5 μV/V/mmHg ±10 % Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 426: Nicht-Invasiv Gemessener Blutdruck (Nibp)

    Erwachsen: 265 mmHg, ±5 mmHg (35,3 kPa, ±0,66 kPa) Maximaler Pädiatrisch: 180 mmHg, ±5 mmHg (24 kPa, ±0,66 kPa) Aufpumpdruck Neonatal: 140 mmHg, ±5 mmHg (18,7 kPa, ±0,66 kPa) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 427 0 bis 260 mmHg, ±3 mmHg (0 bis 34,6 kPa, ±0,4 kPa) Auflösung 1 mmHg (0,13 kPa) Messgenauigkeit Maximale Standardabweichung: 8 mmHg (1,1 kPa) Maximaler durchschnittlicher Fehler: ±5 mmHg (±0,7 kPa) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 428: Herzzeitvolumen: ±5

    Injektattemperatur: ±0,25 °C (±0,45 °F) ohne Sensorfehler) Auflösung Herzzeitvolumen: 0,1 L/min Bluttemperatur: 0,1 °C (0,2 °F) Injektattemperatur: 0,1 °C (0,2 °F) Reaktionszeit Bluttemperatur: 3 s Injektattemperatur: 3 s Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 429: Rainbow Set

    SpHb / SpHbv für 8 bis 17 g/dL: ±1 g/dL Genauigkeit SpCO Genauigkeit für 1 bis 40 %: ±3 % (Infinity MCable – Masimo rainbow SET) SpMet Genauigkeit für 1 bis 15 %: ±1 % PI-Genauigkeit ±10 % Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 430 Messwerte führen. Nominale Wellenlänge Clip Clip Alle anderen LNCS-Sensoren Rot: 653 nm 653 nm 660 nm 880 nm 880 nm 905 nm Strahlungsleistung bei 50 mA gepulst ≤15 mW Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 431 1 % wurde der Sättigungsgenauigkeit für Sensoren für neonatale Patienten als Ausgleich für die Wirkung des fetalen Hämoglobins hinzugezählt. Diese Abweichung entspricht plus oder minus einer Standardabweichung, die 68 % der Bevölkerung umfasst. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 432: Nellcor Oximax

    ±2,5 % für: OxiCliq A, OxiCliq P, OxiCliq N, OxiCliq I ±3 % für: D-YS, DS100A, Oxi-A/N, Oxi-P/I ±3,5 % für: D-YS mit D-YSE Ohrclip oder D-YSPD Spot-Clip 80 bis 100 %, ±3,5 % für: OxiMax MaxR Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 433 Die Genauigkeit der Pulsfrequenz wurde an gesunden erwachsenen Freiwilligen in einer induzierten Hypoxie-Studie im Bereich von 70 bis 100 % SpO mit einem Labor-CO-Oxymeter und einem EKG- Monitor verglichen. Diese Abweichung entspricht dem vom EKG-Monitor gemessenen Pulsfrequenzwert ±1 A Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 434: Hauptstrom-Kohlendioxidkonzentrationen (Co )

    Wenn das Messlicht so versperrt ist, dass die Störung des Messwerts zu hoch wird, wird vom CO -Sensor eine Fehlermeldung gesendet, die angibt, dass der Atemwegsadapter geprüft (gereinigt oder ausgetauscht) werden muss. Diese Meldung wird vom Host angezeigt. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 435 81,3 kPa Luftdruck 1 kPa (7,5 mmHg) 0,981 1,020 1,042 1,066 1,093 5 kPa 0,969 1,033 1,069 1,109 1,153 (37,5 mmHg) 10 kPa 0,969 1,033 1,070 1,110 1,155 (75,0 mmHg) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 436 Die angegebenen Werte sind die reinen Gaswirkungen, N -Ausgleich (ggf. ohne CO -Gehalt). Die CO Werte der Gemische (beispielsweise CO O, O , Narkosemittel oder CO , Wasserdampf) liegen innerhalb der angegebenen Toleranz. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 437: Microstream-Kohlendioxidkonzentrationen (Co )

    Nach der Aufwärmzeit des Systems und während des stabilen Zustands von Microstream MCable Folgendes verwenden: Die max. Verzögerung zwischen dem Atemzug des Patienten und dessen Bericht in der CO -Kurve beträgt 2,9 s. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 438: Temperatur

    2 °C (°F) Temperaturänderung (ca.): – Mehrweg-GP-Sensoren mit Abdeckung: 60 s – Einweg-GP-Sensoren: 30 s – Mehrweg- und Einweg-Hauttemperatursensoren: 15 s Schutzgrad gegen elektrischen Schlag Typ CF Sicherheitsvorkehrungen in Bezug auf Defibrillation Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 439: Elektromagnetische Verträglichkeit

    Gerät muss unanfällig gegenüber empfangenen beschriebenen Prüfanforderungen erfüllt, ist dies Interferenzen sein, einschließlich solcher, die keine Garantie für einen störungsfreien Betrieb. Je Fehlfunktionen verursachen können. „ungestörter“ die elektrische Umgebung, desto Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 440 ±1 kV (IEC 61000-4-4) ±2 kV Stoßspannun- Gleichtaktspannung: Die Qualität der Versorgungsspannung sollte ±2 kV gen / Surges typischer Geschäfts- oder (IEC 61000-4-5) Differenzbetrieb: Krankenhausumgebung entsprechen. ±1 kV ±1 kV Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 441 Einbruch >95 %, 5 s >95 %, 5 s sicher, dass die Betriebsdauer der Batterien über der Dauer des erwarteten Spannungsausfalls liegt oder stellen Sie eine zusätzliche unterbrechungsfreie Spannungsversorgung bereit. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 442 Betrieb sicherzustellen. Bei ungewöhnlichem Verhalten sind ggf. zusätzliche Maßnahmen wie Änderung der Ausrichtung oder des Standorts des Geräts erforderlich. Im Frequenzbereich von150 kHz bis80 MHz sollten die Feldstärken unter 3 V/m liegen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 443: Empfohlene Trennungsabstände

    Mobiltelefone, WLAN 5600 (nicht in Europa) 2,000 3,25 Zum Beispiel: GSM 900 Mobiltelefone 3,000 2,08 3,98 10,00 7,27 100,00 Informationen bezüglich der Trennungsabstände (IEC 60601-1-2:2007, Tabellen 4 und 6) Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 444 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...

  • Seite 445: Stichwortverzeichnis

    Scio ....... . 296 Anbringen des SpO2 MCable am M540 ..44 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 446 Spezifikationen ..... 423 Standardeinstellungen ....135 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 447 Anschlüsse ......143 Elektrodenkabel, anschließen ... . . 140 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 448 Kurven, Größe ......62 Kurven, Informationen ....62 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 449 Informationen ..... . . 31 Spezifikationen ..... 414 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 450 Oximax MCable (Nellcor), anschließen ..208 Puls-CO-Ox-Monitoring ....190 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 451 Patientenvorbereitung ....182 Sicherheitsvorkehrungen ....179 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 452 SpHb-Mittelwertbildung ....203 Tonquelle, auswählen ....200 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 453 (Nellcor) ......432 WLAN-Funktion ......48 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 454 Zweckbestimmung ..... . 22 Zwölf-Kanal-ST-Monitoring ....167 Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 455 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung – Infinity Acute Care System – Infinity M540 SW VG7.n...
  • Seite 456 Diese Anweisung dient nur zur Information unserer Kunden und wird nur auf Anfrage der Kunden aktualisiert oder ausgetauscht. Richtlinie 93/42/EWG Die im Patientenmonitor Infinity M540 über Medizinprodukte verwendete Funkausrüstung entspricht der Richtlinie für Funkanlagen (2014/53/EU). Eine Kopie der Konformitätserklärung ist unter folgender Internetadresse erhältlich:...
