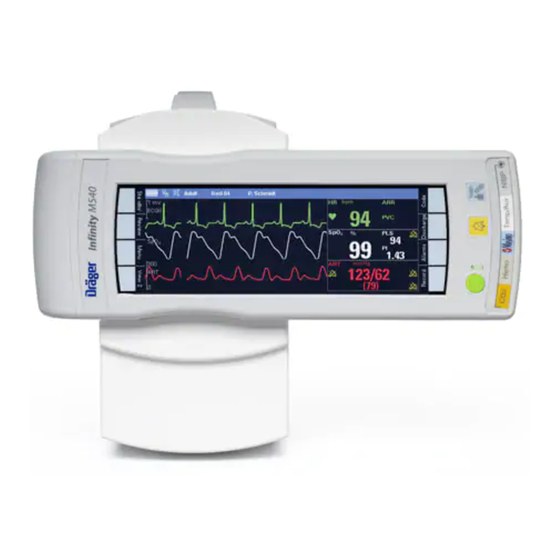

Seite 1 Gebrauchsanweisung Infinity Acute Care System Infinity M540 Patientenmonitor WARNUNG Zur korrekten Verwendung des Medizin- Software VG2 produkts diese Gebrauchsanweisung lesen und beachten.
Seite 2: Typographische Konventionen
Das Symbol „>“ (größer als) findet in Navigations- anweisungen in Dialogfenstern Anwendung. Ein Beispiel: Menü > Patienten-Setup > Aufnahme- Datum. In diesem Beispiel ist Menü eine Funkti- onstaste, Patienten-Setup ein horizontaler Seiten- reiter und Aufnahme-Datum eine Menüoption. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 3 ® – Masimo Rainbow ® – PVI ® – SET ® – SpCO ® – SpHb ® – SpMet – SpOC – Pulse CO-Oximeter – M-LNCS sind Marken der Masimo Corporation. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 4: Definition Der Sicherheitsinformationen
Anwender sind Personen, die das Produkt gemäß tungsarbeiten an dem Produkt verfügen. Zweckbestimmung benutzen. Abkürzungen und Symbole Erläuterungen befinden sich in den Abschnitten „Abkürzungen“ auf Seite 32 und „Gerätesymbole“ auf Seite 30. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 5: Inhaltsverzeichnis
Defibrillatoren ..... . . 11 Elektrochirurgie......11 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 6: Gebrauchsanweisung Genauestens
Gebrauch des Medizinprodukts außerhalb Geräts erlischt. Zudem erlöschen die Garantie- der Zweckbestimmung. ansprüche. Gebrauchsanweisung aufbewahren WARNUNG Gefahr der Fehlbedienung Die Gebrauchsanweisung muss für den An- wender zugänglich aufbewahrt werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 7: Sicherheitstechnische Kontrollen
Zustim- ist oder andere Anzeichen für Nichtsterilität vor- mung des jeweiligen Herstellers erfolgen. handen sind. Einwegartikel dürfen nicht wieder- verwendet, wiederaufbereitet oder erneut sterili- siert werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 8: Vernetzung Und Anschluss An Andere Geräte
Verwendung des Medizinprodukts können ge- Montageanweisungen und Gebrauchsanweisung fährlich sein. jedes einzelnen angeschlossenen Geräts sind ge- nauestens zu beachten. ACHTUNG Patientengefährdung Therapeutische Entscheidungen nicht auf Basis einzelner Messwerte und Überwachungsparame- ter treffen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 9: Patientenüberwachung
Patient verbrennt, ist ein direkter Kontakt zwi- über die kommunalen Sammelstellen für Elektroalt- schen äußeren Oberflächen und dem Patien- geräte nicht zulässig. Dräger hat ein Unternehmen ten zu vermeiden. autorisiert, die Abholung und Entsorgung dieses Geräts vorzunehmen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 10: Kein Betrieb In Explosionsgefährdeten
Sie die Sensorka- Geräte beeinflussen. bel sorgfältig und sichern Sie diese an ihrem Platz. Achten Sie bei der Verlegung der Sen- sorkabel außerdem darauf, dass keine Induk- tionsschleifen entstehen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 11: Sicherheitsvorkehrungen In Bezug Auf Defibrillatoren
60-Hz-Netzfrequenzstörungen geschützt. gen abdecken. ACHTUNG Um Verbrennungen und elektrischen Schlag bei der Umleitung von elektrischem Strom durch Elek- troden zu verhindern, Defibrillator-Pads nicht in der Nähe von Elektroden oder Sensoren platzieren. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 12 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 13: Inhaltsverzeichnis
Ansichten......50 Übersicht über Infinity M540....24 Auswählen einer Ansicht .
Seite 14 Pausieren von Alarmen am M540 ..96 Anbringen eines Infinity MCable – Masimo SET Einstellung ICS-Alarmtonpause..97 und Masimo rainbow SET/Nellcor OxiMax ..74 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 15 Positionierung der Elektroden ... . . 126 Aufrufen des ST-Dialogfensters ... 148 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 16 Intervallmessmodus....203 Kontinuierliche Messungen ... . 204 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 17 ST ........264 Unterstützte Parameter....224 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 18 Umfang der Inspektion/Sicherheitsüber- Infinity M540 ......303 prüfungen für den M540 ....286 Infinity M500 .
Seite 19: Verwendung
Zweckbestimmung ..... 20 Anwendungsindikationen ....21 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 20: Zweckbestimmung
– Das Gerät muss unanfällig gegenüber emp- EMC (IEC 60601-1-2). EMV- und Umgebungsan- fangenen Interferenzen sein, einschließlich forderungen können sich infolge unterschiedlicher solcher, die Fehlfunktionen verursachen können. Verordnungen und Richtlinien von Land zu Land unterscheiden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 21: Anwendungsindikationen
(nur erwachsene und pädiatrische Patienten) – Apnoe – Carboxyhämoglobinsättigung – SpCO – Atemfrequenz – AFi – Methämoglobinsättigung – SpMet – Invasiver Blutdruck – IBP – Plethysmografie-Variabilitätsindex – PVI – Nicht-invasiver Blutdruck – NIBP – Temperatur Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 22 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 23: Übersicht
Übersicht Übersicht über Infinity M540 ... . . 24 M540 Vorderseite ..... . . 25 M540 Rückseite .
Seite 24: Übersicht Über Infinity M540
– M540: der Infinity M540-Patientenmonitor – M500: die Infinity M500 Docking Station, die den M540 sichert und die interne M540-Batterie lädt – Andocken des M540: der Vorgang des Einset- zens des M540 in die M500 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 25: M540 Vorderseite
E Alarmleiste Schaltet akustische Alarmsignale für die Dauer von 2 Minuten stumm. F Ein-/Aus-Fixtaste NIBP-Start/Stopp-Fixtaste G Batterie-LED-Symbol Startet/stoppt nicht-invasive H Fixtaste für Alarmtonpause Blutdruckmessungen. Parameterfeld bei Alarm J Kurvenbereich (siehe Seite 46) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 26: M540 Rückseite
C Optische Ethernet-Verbindungen D Hemo-Anschluss ACHTUNG E CO -Anschluss Bringen Sie keine Aufkleber an, durch die die optischen Ethernet-Verbindungen oder die Lade- F EKG-Anschluss kontakte an der Rückseite des M540 verdeckt werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 27: M500 Docking Station
B Entriegelungsknöpfe zum Abdocken des M540 (Sie müssen nur einen Entriegelungsknopf drücken, um den M540 freizugeben) C Optische Ethernet-Verbindungen D Kontakte zum Aufladen der M540-Batterie und zur Stromversorgung des M540 (wenn dieser angedockt ist) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 28: M540 Angedockt An M500
Perfusionsindex (PI) und die Pulsfrequenz (PLS). Zu- sätzlich misst es das Gesamthä- moglobin (SpHb), den Gesamts- auerstoffgehalt (SpOC), den Ple- thysmografie-Variabilitätsindex (PVI), die Carboxyhämoglobin- sättigung (SpCO) und die Methä- moglobinsättigung (SpMet). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 29 Y-Kabels – an den CO -An- einer Kardioversion. Die Analog- schluss angeschlossen. ausgangsfunktion des Kabels stellt für Geräte, wie beispiels- weise eine intraaortale Ballon- pumpe, ein EKG und ein arteriel- les Blutdrucksignal bereit. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 30: Gerätesymbole
Herzsymbol blinkt mit jedem erkannten schrittmacherstimulierten Pulsschlag IPX4 Grad des Schutzes gegen eindringende Netzschalter Flüssigkeiten Untere Alarmgrenzen Wiederverwendbares Teil Obere Alarmgrenzen Artikelnummer und Hardwarestand des Geräts Automatische Einstellung von Alarm- Seriennummer des Geräts grenzen Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 31: Symbole Des Wlan-Modus
M540 und einem Wireless Access Point assoziiert ist, jedoch keine Daten Point besteht. an die ICS überträgt. Das Symbol leuchtet rot, wenn der M540 mit keinem Wireless Access Point mehr assoziiert ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 32: Abkürzungen
Funkstörungen Linksventrikulärer Druck Kohlendioxid LV D Linksventrikulärer diastolischer Zerebraler Perfusionsdruck Wert Ventrikuläres Couplet LV M Linksventrikulärer Mittelwert dV1 bis Errechnete Brustwandableitungen LV S Linksventrikulärer systolischer Wert Elektrokardiogramm NIBP Nicht-invasiver Blutdruck Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 33 Ventrikuläre Fibrillation SpCO An Hämoglobin gebundenes VTACH Ventrikuläre Tachykardie Kohlenmonoxid Zentralvenendruck SpHb Gesamthämoglobinspiegel im arteriellen oder venösen Blut SpHbv Venöses Gesamthämoglobin SpMet Methämoglobinsättigung Pulsoxymetrisch gemessene Sauerstoffsättigung SpOC Gesamtsauerstoffgehalt STCVM Änderung der Vektor-Magnitude Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 34 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 35: Bedienkonzept
Registrierungen ..67 Ruhe-EKG-Berichte..... 68 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 36: Übersicht
M540 nicht länger mit dem Netz- werk. HINWEIS Der M540 kann auch an eine Docking Station M500 angedockt werden, die lediglich an die Stromversorgung angeschlossen ist und zum Aufladen der Batterie des M540 verwendet wird. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 37: M540 Im Einzelplatz- Oder Wlan-Modus
M540, wenn er für einen ports bei einem Andocken des M540 an M500 zu- Patiententransport abgedockt wird. rückgesetzt werden oder nicht. Weitere Informatio- nen befinden sich auf Seite 63. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 38: Einstellungen Für Die Bettnummer
ICS überträgt. Wenn der WLAN-Modus deaktiviert ist, ist die Ein- stellung Bettnr. behalten schattiert und inaktiv. Das Symbol leuchtet rot, wenn der M540 mit keinem Wireless Access Point mehr assoziiert ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 39: M540 In Einer Iacs-Konfiguration
Alarmstufe an das Netzwerk über- ne Gerätemeldungen“ auf Seite 260. tragen. – M540-Trendinformationen (bis zu 72 Stunden pro Parameter). Die Trendinformationen sind im Netzwerk verfügbar. Zudem können sie an der ICS eingesehen werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 40: Kommunikation Mit Der Ics (Infinity Centralstation)
ICS anzuzeigen, muss der Patient an der ICS neu aufgenommen werden. Wenn der Patient nicht neu M540 in die Bett-Ansicht verwendet die ICS die fol- genden Regeln: aufgenommen wird, erscheint er nicht mehr in der Hauptansicht der ICS. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 41: Alarmtonpause
Verbindung zur ICS jedoch unterbrochen Das Infinity-Netzwerk unterstützt eine Alarmton- ist, wird im ICS-Patientenfeld und der M540-Kopf- pause von der ICS aus (weitere Informationen leiste die Meldung Nicht von Zentrale überwacht siehe Seite 96). angezeigt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 42: Remote-Ansicht Und Fernsteuerung
Cockpit übertragen. Sie können ein gespeichertes Ereignis am Medical Cockpit prüfen und eine manuelle Registrierung anfordern. Anfordern kontinuierlicher/zeitlich begrenzte Registrie- Nein Nein rung für einenM540 im Einzelplatzmodus. Aktivieren/Deaktivieren der Alarmfunktion für einen Nein Parameter Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 43 Konfigurieren der Alarmgrenzen Nein Automatische Einstellung der Alarmgrenzen Nein Konfigurieren von Arrhythmieeinstellungen Nein Konfigurieren von ST-Einstellungen Nein Nein Überprüfen von Trendinformationen Nein Ausführen der Neulernfunktion Nein Ändern der demografischen Patienteninformationen Nein Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 44: Funktionstasten
Drücken dieser Funktionstas- für zwei Sekunden gedrückt, te ebenfalls in den Stand- um eine kontinuierliche Regis- by-Modus versetzt. trierung zu starten. Review Öffnet das Dialogfenster (Funktions- Ereignis-Review taste) (siehe Seite 103). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 45: Alternative Belegungen Der Funktionstasten
Deaktivierung des Alarmmonitorings – Netzwerkverbindungssymbol (wenn der – mit der Meldung Alle Alarme aus bei M540 mit dem Netzwerk verbunden ist) dauerhafter Deaktivierung des Alarmmoni- torings – Patientenkategorie (erwachsen, pädiatrisch, neonatal) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 46: Parameterfelder
5 Drücken Sie auf X, um das Dialogfenster des Zeitpunkts der Erkennung des Atemzugs zu schließen. HINWEIS Wenn das erfasste Signal nicht in den Kurvenka- nal passt, kann der obere Teil der Kurve abge- schnitten angezeigt werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 47: Dialogfenster
Ein Dialogfenster enthält horizontale Hauptbildschirm drücken. und vertikale Registerkarten, die zusätzliche Dia- logfenster öffnen. A Horizontale Registerkarten (die ausgewählte Registerkarte wird hellblau angezeigt) B Schaltfläche zum Schließen des Dialogfensters C Parameterfelder mit Echtzeitwerten Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 48: Konfigurieren Des Bildschirms
Option ausgewählt ist (Ja oder Nein). 2 Drücken Sie auf jedes Kreuz, das nacheinander 4 Drücken Sie auf X, um das Dialogfenster in jeder Ecke des Bildschirms auftaucht. zu schließen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 49: Batteriebetrieb
Modus Ungefähre Betriebszeit Regulärer bettseitiger 3 Stunden Modus Energiesparen 4 Stunden HINWEIS Das Monitoring weiterer Parameter, als die Konfi- guration gemäß Gebrauchsanweisung umfasst, kann die Betriebsdauer der Batterie des M540 verkürzen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 50: Energiesparmodus
2 Kurven und 5 Parameterfelder HF, SpO , AFi, Temperatur EKG-Ableitung II und SpO und NIBP 3 Kurven und 3 Parameterfelder HF, SpO und AFi EKG-Ableitung II, SpO und AFi Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 51: Profile
Einstellungen ein Profil enthält und welche nicht. gen können für jede Patientenkategorie individuell Außerdem erfahren Sie, wie sich Profile in einer angepasst werden. Anwender-Standardeinstellun- IACS-Konfiguration und wie im Einzelplatzmodus gen sind für alle Patientenkategorien gleich. verhalten. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 52: In Einem Profil Enthaltene Einstellungen
(Drücken Sie die Funktionstaste Menü > System-konfig. > Alarm-konfig. > geben Sie das Passwort ein > Einstell. 1) Alarmpause (Zeitauswahl) Alarm-Validierung - Alarmverzög. Diese Auswahl ist nur verfügbar, wenn die Einstellung SatSeconds auf Aus eingestellt ist. Alarmgruppe NIBP/SpO -Sperre ASY/VF-Alarme Pacer-Modus Alarmlicht Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 53: Co 2 -Profileinstellungen
> Einstell. > EKG 1) Luftdruck Gaskom-pensation AFc Apnoezeit Apnoe-Archiv Farbe (Farbe der Kurve und Parameter) Skalier. [mV/cm] Um die Skala der Kurve (siehe (Kurvengröße) Seite 46) festzulegen, drücken Sie auf die CO -Kurve. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 54: Herzfrequenz- Und Arrhythmieprofileinstellungen
Dialogfenster EKG 2 (Drücken Sie auf das Parameterfeld Herzfrequenz > Einstell. > EKG 2) Pacer-Erkennung Die Einstellung ist bei aktiviertem HfC-Filter nicht verfügbar. QRS-Sync.-Mark. Kabeltyp ARR Ableit. 1 ARR Ableit. 2 ARR-Verarb. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 55: St-Profileinstellungen
(Drücken Sie auf das Parameterfeld AFi) Alarm (Einstellung Ein/Aus) Obere und untere Alarmgrenze Archiv Dialogfenster Einstell. (Drücken Sie auf das Parameterfeld AFi > Einstell.) RESP-Ableit. Modus Markierung Monitoring Apnoezeit Apnoe-Archiv Farbe (Farbe der Kurve und Parameter) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 56: Spo -Profileinstellungen (Masimo)
„Neonatal“ verfügbar (siehe Seite 91). Mittelungs-zeit Empfindlichkeitsmodus FastSAT-Modus Farbe (Farbe der Kurve und Parameter) Skalier. [mV/cm] Um die Skala der Kurve (siehe (Kurvengröße) Seite 46) festzulegen, drücken Sie auf die SpO -Kurve. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 57: Pulse Co-Ox-Profileinstellungen
Diese Einstellungen können für (Einstellung Ein/Aus) und PLS individuell konfigu- riert werden. Obere und untere Alarmgrenze Archiv Dialogfenster Einstell. (Drücken Sie auf das Parameterfeld SpO > Einstell.) Pulston-Lautstärke Pulston-quelle -Balken Reaktionsmodus SatSeconds Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 58: Profileinstellungen Für Die Nicht-Invasive Blutdruckmessung
Tb, T, T1a, T1b und T1 individuell (Einstellung Ein/Aus) konfiguriert werden. Obere und untere Alarmgrenze Archiv Dialogfenster Einstell. (Drücken Sie auf das Temperatur-Parameterfeld > Einstell.) Temp-Anzeige Farbe (Farbe der Kurve und Parameter) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 59: Profileinstellungen Für Die Invasive Blutdruckmessung
(Tippen Sie das Parameterfeld für den invasiven Blutdruck an. > Einstell.) Kennzeich. bearbeiten Filter Farbe (Farbe der Kurve und Parameter) Skalier. [mV/cm] Um die Skala der Kurve (siehe (Kurvengröße) Seite 46) festzulegen, drücken Sie auf die Kurve des invasiven Blutdrucks. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 60: Monitoreinstellungen
– Kurvenskalierung (CO und IBP) – NIBP/SpO -Sperre – NIBP-Signalton (nicht-invasiver Blutdruck) – Pacer-Modus – Filter (invasiver Blutdruck) – Alarmgruppe – Transport-lautstärke – Parameterfarbe – Transportpulston – HF-Quelle – Pulstonquelle (EKG und SpO Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 61: In Einem Profil Nicht Enthaltene Einstellungen
RTS/CTS Dialogfenster Biomed (Drücken Sie die Funktionstaste Menü > System- konfig. > Biomed > geben Sie das Passwort ein > wählen Sie das Dialogfenster) Biomed Sprache Franz. NFC Netz-frequenz Atemweg-adapter -Sensortyp Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 62: Speichern Eines Profils
Profileinstellungen zur Verfügung: – EKG-Kabeltyp – Herzfrequenzquelle – SpO -Alarmverzögerung – Luftdruckwert – IBP-Druckmessorte – Patientenkategorie Nach der Entlassung eines Patienten werden alle Patienteninformationen gelöscht und das Stan- dardprofil des Cockpits wird wiederhergestellt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 63: Funktionsweise Des Profils In Einer Einzelplatzkonfiguration
Profil von der M500 übernimmt oder seine ak- tuellen Profileinstellungen verwendet. Von den Profil-einstell. hängt es ab, ob das ge- samte Profil (Patienten- und Anwendereinstellun- gen) oder nur eine Untergruppe (Monitoreinstellun- gen) übernommen wird. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 64: Profilübernahme
– Alle M500-Profileinstellungen, die von dem M540 auf dem M540 nicht verändert. nicht unterstützt werden, werden ignoriert. HINWEIS Wenden Sie sich an das technische Personal, um sicherzustellen, dass die M500 auf das neueste Profil aktualisiert ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 65: Anwendungsszenario
Profileinstellungen des OPs. Der M540 wird wieder an dieselbe M500 Der M540 übernimmt die für die Intensivstati- auf der Intensivstation angedockt. on festgelegten Profileinstellungen, die auf der M500 gespeichert sind. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 66: Standby-Modus
Cockpit aktiviert und umgekehrt. Gleicherma- ßen gilt: Wenn der Datenschutzmodus für einen Patienten am M540 deaktiviert wird, geschieht dies automatisch auch am Cockpit. Der Datenschutz- modus wird beendet, wenn die Verbindung zum Infinity-Netzwerk unterbrochen wird. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 67: Registrierungen/Berichte
Drücken der Funktionstaste Reg. ein Ereignis gespeichert, das im Dialogfenster Ereignis-Re- view betrachtet werden kann (siehe Seite 103). HINWEIS Im Einzelplatzmodus unterstützt der M540 keine zeitlich begrenzten oder kontinuierlichen Regist- rierungen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 68: Ruhe-Ekg-Berichte
– Größe, Gewicht – diese Einstellungen müssen am Cockpit eingegeben werden, wenn der M540 in einer IACS-Konfiguration angedockt ist. Befindet sich der M540 im Einzelplatzmo- dus, müssen die selben Einstellungen an der ICS eingegeben werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 69: Zusammenbau Und Vorbereitung
M540-Einzelplatzkonfiguration ..73 Anbringen eines Infinity MCable – Masimo SET und Masimo rainbow SET/Nellcor OxiMax... . . 74 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 70: Übersicht
Patienten oder eine Beschädigung des Geräts zu vermeiden. ACHTUNG Vermeiden Sie Halterungslösungen, die den Luft- strom beeinträchtigen könnten, da die M500 für die Wärmeableitung eine adäquate Belüftung be- nötigt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 71: Andocken/Abdocken Des M540
Entriegelungsknöpfe der M500 (E – siehe Pfeil). 3 Ziehen Sie den M540 (B) aus der M500 (C). A M500-Arretierschieber B M540 Patientenmonitor C M500 D Schwenkhalter (optional) und Befestigungs- klemme E Entriegelungsknopf Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 72: Sperren/Entsperren Des M540
M540 muss er mit dem Innensechskantschlüs- sel wieder entsichert werden. Die M500 in der Draufsicht A Innensechskantschlüssel B Mittleres Loch am Arretierschieber zum Sperren/Entsperren des M540 C Entriegelungsknöpfe zum Abdocken des M540 D Arretierschieber Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 73: Iacs-Konfiguration
Anschließen des Systemkabels in einer M540-Einzelplatzkonfiguration 1 Schließen Sie ein Ende des M540-Y-Kabels/ Y-Adapters an den M500-Systemanschluss (A) an. 2 Verbinden Sie das M540-Systemkabel mit dem Netzteil. 3 Schließen Sie das Netzkabel an das Netzteil an. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 74: Anbringen Eines Infinity Mcable - Masimo Set Und Masimo Rainbow Set/Nellcor Oximax
B MCable-Halteadapter mit Nasen, F Aussparungen für das Einrasten des MCable- die an den Seiten des M540 einrasten. Halteadapters C MCable-Gehäuse G Zwischenkabel oder wiederverwendbarer -Sensor, wird direkt mit dem MCable D MCable verbunden Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 75 2 Richten Sie die die Nasen (B) des Halteadap- ters an den Aussparungen am M540 aus und drücken Sie kräftig, bis der Halteadapter hörbar einrastet. 3 Verbinden Sie das MCable (D) mit dem blauen -Anschluss des M540 an. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 76 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 77: Inbetriebnahme
Patientenkategorien ....80 Auswählen einer neuen Patientenkategorie ..81 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 78: Übersicht Über Das Patientenmonitoring
Eingabeaufforderung Neuer Patient? angezeigt. Drücken Sie Entlassen, um vorhandene Patientendaten zu löschen, oder Abbr., um das Monitoring des vorherigen Patienten fortzusetzen und neue Daten dem vorhandenen Datensatz hinzuzufügen. Der Hauptbildschirm wird angezeigt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 79: Aufnehmen Eines Patienten
5 Drücken Sie die Funktionstaste Menü. 6 Drücken Sie die Registerkarte Patienten-Setup. 7 Drücken Sie Name und geben Sie über die Bild- schirmtastatur den Namen (bis zu 25 Zeichen) ein. 8 Drücken Sie Bestät.. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 80: Mit „Get His
10 bis 250 cm (0,1 bis 772,0 lbs) (5 bis 100 Zoll) Neonatal 0 bis 2 Jahre 1 bis 10000 g 10 bis 250 cm (0 bis 351 Unzen) (5 bis 100 Zoll) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 81: Auswählen Einer Neuen Patientenkategorie
Geburtsdatum, Aufnahmedatum, Körpergröße (Erwachsen, Pädiatrisch, Neonatal). Die Mel- und Gewicht. dung Bei einem Wechsel der Kategorie wer- den die Alarmeinstellungen und die Verar- beitungsalgorithmen geändert. wird ange- zeigt. 4 Drücken Sie OK. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 82 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 83: Alarme
Einstellung ICS-Alarm-Tonpause ... 94 Aktivieren einer Vorab-Stummschaltung ..95 Alarmbereiche und Standardwerte ..108 Arrhythmiebereiche und Standardwerte ..114 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 84: Übersicht Über Die Alarme
Systems zum Monitoring des Patienten beeinträch- Ein Beispiel für eine Alarmbedingung von hoher tigen können. Priorität ist eine Asystolie. Ein Beispiel für eine Alarmbedingung von niedriger Priorität ist ein Artefakt in der EKG-Kurve. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 85: Alarmverarbeitung
Alarmleiste und das Parameterfeld verhalten und le verhalten, wenn die Alarmbedingung nicht mehr welche Alarm-Meldung in der Titelleiste angezeigt vorliegt: wird. Die Meldungen aktiver Alarme werden ab- wechselnd in der Titelleiste angezeigt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 86: Aktivieren Oder Deaktivieren Der Alarmvalidierung
10 s HINWEIS Die Festlegung der Validierungszeit für den ST-Alarm erfolgt im Dialogfenster ST (siehe Seite 149). Bei Nellcor OxiMax SpO hat die SatSeconds-Alarmzeit Vorrang vor der Alarmvalidierungseinstel- lung (siehe Seite 189). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 87: Optische Alarmsignale
(zum Beispiel Überschrei- tergrund tung von Alarmgrenzen) Niedrig (Hinweis) Durchgängig blauer Blauer Hintergrund Kein optisches Signal (zum Beispiel Ableitungs- Hintergrund ausfall) HINWEIS M540-Alarm-Meldungen sollen in einem Abstand von einer Armlänge lesbar sein. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 88: Alarmleiste
Seite 93) und der M540 ist in einer IACS-Konfi- guration angedockt – Der Datenschutzmodus ist aktiviert A Alarm-Meldungsfeld in der blauen Titelleiste – Das Alarmmonitoring ist deaktiviert B Alarmierendes Parameterfeld (siehe Seite 99). C Alarmleiste Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 89: Akustische Alarmsignale
Zwei Pieptöne > ein niedri- rer Piepton gerer Piepton Niedrig Zwei Pieptöne, die alle Zwei Pieptöne (keine Wieder- Niedriger Ton, der alle 16 Sekunden wiederholt holung) 30 Sekunden wiederholt werden wird Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 90: Anpassen Des Alarmtons
(zum Beispiel durch Absen- ken der oberen Alarmgrenze für die Herzfrequenz). Um den Test zu beenden, setzen Sie die Einstel- lung für die Alarmgrenzen wieder auf den ursprünglichen Wert zurück (siehe Seite 100). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 91: Alarme Arrhythmie/Ventrikuläre Fibrillation
Alarme gemeldet werden: – Schalten Sie das Arrhythmie-Monitoring ein oder – Stellen Sie die HF-Quelle auf EKG (siehe Seite 131) ein, wenn der ARR-Über- wach. auf Aus (siehe Seite 142) eingestellt ist Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 92: Nullabgleich Der Invasiven Blutdrücke
– Fehler der Hardware für den invasiven Blut- druck – Druckwandler nicht angeschlossen – Hämodynamische Pods nicht angeschlossen – Eine Wedge-Druckmessung, die vor Ende der 30-sekündigen Nullabgleichperiode endet, aktiviert die Alarmgrenze nur für den Parameter PA M Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 93: Standby-Modus
– Sie können den Herz-Bypass-Modus nicht akti- vieren, wenn der Franz. NFC-Modus aktiviert ist. Wenn der Herz-Bypass-Modus vor dem Franz. NFC-Modus aktiviert wurde, wird der Herz-Bypass-Modus deaktiviert. Zum Aktivieren oder Deaktivieren dieses Modus siehe Seite 251. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 94: Vorab-Stummschaltung Für Alarme
Alarmmeldung Alarmtonpause mit einem Countdown-Timer und dem folgenden Symbol: – Wenn während einer aktivierten Vorab-Stumm- schaltung mehrere Alarme auftreten, löst der M540 eine einzelne Alarmtonsequenz für das Alarmereignis höchster Priorität aus. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 95: Aktivieren Einer Vorab-Stummschaltung
 Drücken Sie die gelbe Taste am M540. Die Vorab-Stummschaltung kann abgebrochen werden, indem die Taste, die die Vorab-Stumm- schaltung aktiviert hat, erneut gedrückt wird. Daraufhin werden alle Alarmereignisse wie üblich gemeldet. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 96: Stummschalten Akustischer Alarmsignale (Alarmtonpause)
– Das Parameterfeld des neuen Alarm gebenden Parameters blinkt, während das Parameterfeld des zuvor deaktivierten Alarms markiert bleibt. – Alle Alarm-Meldungen für stummgeschaltete und aktive Alarmbedingungen werden abwech- selnd in der Titelleiste des M540 angezeigt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 97: Einstellung Ics-Alarmtonpause
 Weitere Informationen zur Aktivierung einer Alarmtonpause befinden sich in der Gebrauchs- anweisung des jeweiligen Remote-Gerätes in derselben Monitoringeinheit. Durch erneutes Drücken dieser Taste wird die Alarmtonpause abgebrochen und alle Alarmereig- nisse wie üblich gemeldet. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 98: Temporäres Pausieren Des Alarmmonitorings
– Etwaige Alarm-Meldungen werden aus dem Alarm-Meldungsfeld in der Titelleiste entfernt. – Das äußerste rechte Feld der Kopfleiste wird gelb angezeigt und zeigt die Alarmmeldung Alarmpause, einen Countdown-Timer und das folgende Symbol an: Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 99: Aktivieren Oder Deaktivieren Des Alarmmonitorings
– Alle Alarm-Meldungen werden aus dem Alarm- Meldungsfeld in der Titelleiste entfernt. – Das äußerste rechte Feld der Titelleiste wird gelb angezeigt. Die Meldung, dass alle Alarme ausgeschaltet sind, und das folgende Symbol werden angezeigt: Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 100: Konfigurieren Der Alarmeinstellungen Eines Patienten
Parameter die Alarmgrenzen über- bzw. unterschreitet. WARNUNG Das Einstellen der Alarmgrenzen auf extreme Werte kann dazu führen, dass bestimmte Alarmbedingungen nicht erkannt und nicht durch akustische und optische Alarmsignale gemeldet werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 101: Verwenden Der Funktion Auto-Einst
Parametergrenzen (z. B. HF-Grenzen). 3 Drücken Sie Auto-Einst. HINWEIS Wenn die Funktion Auto-Einst. die Alarmgrenzen eines Parameters auf einen Wert außerhalb des zulässigen Bereichs des Monitors setzt, bleiben die Alarmgrenzen unverändert. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 102: Aktivieren/Deaktivieren Von Alarmen
Parametergrenzen (z. B. HF-Grenzen). 3 Drücken Sie Archiv, und wählen Sie eine der folgenden Einstellungen: Aus, Speich., Reg., Sp/Reg. 4 Drücken Sie auf X, um das Dialogfenster zu schließen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 103: Ereignis-Review
Mark. gedrückt wird (siehe Seite 44). Die betreffenden Alarmereignisse sind mit BED TIMED bezeichnet. Nach Wunsch können wei- tere Details angezeigt werden (siehe Seite 105). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 104: Anzeigen Gespeicherter Ereignisse
D Schaltfläche Löschen zum Löschen eines Ereignisses E Schaltfläche Sperren zum Sperren eines Ereig- nisses (wenn der M540 in einer IACS-Konfigu- ration angedockt ist, hat diese Schaltfläche kei- ne Auswirkung auf Ereignisse am Cockpit). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 105: Anzeigen Einer Momentaufnahme Eines Einzelnen Ereignisses
D Statusleiste mit Datum und Zeitstempel, wann 3 Drücken Sie Ansehen, um die zu dem Ereignis das Ereignis gespeichert wurde, sowie Pfeiltas- gehörenden Kurven anzuzeigen. ten zum Scrollen durch die 20-Sekunden- Abschnitte der Kurvendaten Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 106: Konfigurieren Der Spo -Alarmpriorität
Informationen über die Konfiguration der Alarmpri- orität für die Einstellung SpO -Sensor ab siehe Die folgenden SpO -Parameter können eine Seite 247. Alarmmeldung je nach gewählter Alarmpriorität er- zeugen: – SpO – PLS Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 107: Einstellung Der Alarmverwaltung (Passwortgeschützt)
Alarmgruppe auftreten, an alle übrigen Gruppen- mitglieder gesendet werden und dort eingesehen werden können (siehe Seite 245). Wenn der M540 in einer IACS-Konfiguration ange- dockt ist, entspricht die Alarmgruppe des M540 der am Cockpit festgelegten Alarmgruppen-ID. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 108: Alarmbereiche Und Standardwerte
20 bis 99 % – 95 % (Neonatal) HINWEIS Wenn die untere Alarmgrenze auf einen Wert  der Werkseinstellung von 85 eingestellt ist, werden die oberen und unteren SpO -Alarmgrenzen im SpO -Parameterfeld angezeigt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 109 110 mmHg 50 mmHg 11 bis 250 mmHg (14,7 kPa) (6,7 kPa) Schrittweite: 1 mmHg 1,4 bis 33,3 kPa oder 0,1 kPa Unterer Grenzwert: 10 bis 249 mmHg 1,3 bis 33,2 kPa Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 110 39,0 °C 34,0 °C 0,1 bis 50,0 °C (102,2 °F) (93,2 °F) Schrittweite: 0,1 °C oder 0,1 °F 32,2 bis 122,0 °F Unterer Grenzwert: 0,0 bis 49,9 °C 32,0 bis 121,8 °F Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 111 – 25 mmHg – 2 mmHg –3,3 bis +39,9 kPa (3,3 kPa) (0,3 kPa) für LV D für PA D, LV D, RV D – 13 mmHg (1,7 kPa) für PA D, RV Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 112 (2,3 kPa) für für PA, RV M PA, RV M – 2 mmHg – 12 mmHg (0,3 kPa) (1,6 kPa) für RA, ICP für RA – 0 mmHg (0,0 kPa) für LA, ZVD Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 113 2 bis 10 mmHg (0,5 kPa, 0,5 %) Schrittweite: 1 mm Hg, 0,1 kPa 0,3 bis 1,3 kPa oder 0,1 % 0,3 bis 1,3 % Unterer Grenzwert: nicht durch den Benutzer aus- wählbar Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 114: Arrhythmiebereiche Und Standardwerte
Mittel Sp/Reg Schrittweite 10 Schrittweite 1 Niedrig Nicht veränderbar Nicht veränderbar Sp/Reg Niedrig Nicht veränderbar Nicht veränderbar Sp/Reg 100 bis 200 (130) 5 bis 15 (8) TACH Schrittweite 10 Schrittweite 1 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 115 Frequenz (Standard) Anzahl (Standard) Werkseinstel- lungen für die lung Archiv Alarmstufe 30 bis 105 BRADY Nicht veränderbar (Erwachsen 50, (8) Pädiatrisch 60) Schrittweite 5 PAUSE 1 bis 3,5 (2,5) Nicht veränderbar Schrittweite 0,5 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 116 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 117: Ekg, Arrhythmie Und St-Segment
12-Kanal-ST-Monitoring ....144 Ruhe-EKG-Monitoring (IEC)....129 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 118 Lernen/Neulernen des QRS-Musters ..150 Manuelles Neulernen ....150 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 119: Übersicht Über Das Ekg- Und Herzfrequenz-Monitoring
15 bis 300 Schlägen je Minute. Diese Berech- nung schließt die beiden längsten und die beiden kürzesten R-R-Intervalle aus. Der M540 mittelt die verbleibenden Intervalle und zeigt das Ergebnis im Herzfrequenz-Parameterfeld als aktuelle Herzfre- quenz an. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 120: Ekg - Sicherheitsvorkehrungen
TruST-Ableitungen aus. Wenn die QRS- sche Artefakte, wie etwa ein Anfall, können die Morphologie einer TruST-Ableitung von der Erkennung bestimmter Arrhythmien verhindern. Morphologie ihrer äquivalenten konventionel- len Ableitung abweicht, immer die konventio- nelle Ableitung heranziehen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 121: Anschließen Der 3-, 5- Und 6-Adrigen Elektrodenkabel Für Das Ekg-Monitoring
Pins der EKG-Ableitung zu C Abstandshalter schützen. 3 Schließen Sie das Elektrodenkabel am Patien- ten an. Informationen über das Anlegen der Elektroden am Patienten finden Sie in Abbildun- gen ab Seite 126. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 122: Verbinden Der Kabelsätze Für Das 12-Kanal-Ekg-Monitoring
Einzelkabeln empfiehlt es sich, das 6-adrige Elek- trodenkabel auf dieselbe Weise zusammenzule- gen wie das 4-adrige Elektrodenkabel, um Arte- fakte zu verhindern. Beide Elektrodenkabel könn- ten beispielsweise zum Patienten hin oder vom Patienten weg zusammengelegt werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 123: Anschließen Der Elektrodenkabel Für Das Ekg-Monitoring Neonataler Patienten
EKG-Adapterkabel für Neonaten (B). Informationen über das Anlegen der Elektroden am Patienten finden Sie in Abbildungen ab Seite 126. A M540-EKG-Anschluss B EKG-Adapterkabel für Neonaten C EKG-Elektroden für Neonaten D Abstandshalter Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 124: Vorbereiten Des Patienten Für Das Ekg-Monitoring
(HfC)-Gerät entfernt und senkrecht zu den HfC-Kabeln. – Patienten mit Verbrennungen: – Verwenden Sie sterile Elektroden. Reinigen Sie die Geräte gründlich und befolgen Sie die in Ihrem Hause üblichen Verfahren zur Verhinderung von Infek- tionen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 125: Ekg-Anzeige
 eines 4-adrigen Elektrodenkabels schrittmacherinduzierter Herzschlag erkannt wird.  ergibt 12 überwachte EKG-Ableitungen. Informationen zur Auswahl der Anzahl von Ablei- tungen und der Elektrodenkabel finden Sie auf Seite 130. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 126: Farben Der Ekg-Elektroden
Weiß und Lila Braun und Lila Weiß und Braun Braun und Blau Weiß und Grün Braun und Grün Weiß und Rot Braun und Rot Positionierung der Elektroden Standardkonfiguration, drei Elektroden (IEC/AHA) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 127: Standardkonfiguration, Fünf Elektroden (Iec/Aha)
EKG, Arrhythmie und ST-Segment Standardkonfiguration, fünf Elektroden (IEC/AHA) Schrittmacherkonfiguration, fünf Elektroden (IEC/AHA) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 128: Standardkonfiguration, Sechs Elektroden (Iec/Aha)
EKG, Arrhythmie und ST-Segment Standardkonfiguration, sechs Elektroden (IEC/AHA) 12-Kanal-Konfiguration, zehn Elektroden für 12-Kanal-Ruhe-EKG-Monitoring (AHA) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 129: 12-Kanal-Konfiguration, Zehn Elektroden Für 12-Kanal-Ruhe-Ekg-Monitoring (Iec)
Elektrodenkabel (siehe Seite 122). Acht Ableitun- gen werden gemessen und vier Brustwandablei- tungen werden interpoliert. TruST steht im Modus für erwachsene und pädiatrische Patienten zur Ver- fügung, jedoch nicht für neonatale Patienten. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 130: Aufrufen Des Ekg-Dialogfensters
Seite 246). Pulstonquelle EKG (Standard), SpO Wählt die Quelle für den Puls- ton aus. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 131: Beschreibung
Kurvenbereich, um weitere EKG-Kurven aufzurufen. Drü- cken Sie Menü, um alle EKG- Kurven zu schließen. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 132 EKGIII, EKGaVR, EKGaVL, EKGaVF, EKGV QRS-Verarbeitung zu. ARR Ableit. 2 (Arrhythmie-Ableitung 2 Standard), EKGV+, EKGV1 bis EKGV6 HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 133 Ableitungen, die als Arrhythmie-Ableitung 1 und Arrhythmie-Ableitung 2 ausgewählt wurden. Ruhe-EKG-Konfig. Seite Geschlecht – Unbekannt (Standard) – Männlich – Weiblich Abstamm. – Unbekannt (Standard) – Kaukasisch – Asiatisch – Afrikanisch – Andere Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 134: Patienten
„P“ angezeigt, wenn ein Schrittmacherimpuls erkannt wird. – In der EKG-Kurve werden Schrittmacher-spit- zen blau dargestellt. HINWEIS Die Schrittmachererkennung wird im Modus „Neonatal“ oder bei Aktivierung des HfC-Filters automatisch deaktiviert. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 135: Schrittmacher - Sicherheitsvorkehrungen
Modus die Gefahr einer fälschlichen Zählung die diese Art von Schrittmacher nutzen, beson- von Schrittmacherimpulsen als QRS-Komplexe ders aufmerksam. erhöhen kann, was zur Folge haben kann, dass ein Herz-Kreislauf-Stillstand nicht erkannt wird. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 136: Geräteinterferenzen Beim Schrittmacher-Monitoring
(siehe Seite 132). Diese Schrittmacher senden Impulse, die die Schrittmacherfrequenz an die Atemfrequenz an- passen. Diese Impulse können fälschlicherweise als Schrittmacherimpulse interpretiert werden. Ändern Sie bei Schrittmachern mit aus der Impe- Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 137: Optimieren Der Schrittmacherverarbeitung
Seite 139) gibt an, welche Arrhythmieparameter Funktionen verwenden. überwacht und wie diese angezeigt werden. Jedes auftretende Arrhythmie-Ereignis wird auf der Seite Ereignis-Review gespeichert, sofern die Archiv- Einstellung dementsprechend konfiguriert ist (siehe Seite 105). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 138: Auswählen Von Arrhythmie-Ableitungen
Befindet sich der M540 im WLAN-Modus oder im Einzelplatzmodus, können sich die ausgewählten Arrhythmie-Ableitungen und der ausgewählte Kurvenkanal unterscheiden. Stellen Sie sicher, dass der Kurvenkanal und die Arrhythmie-Kanäle entsprechend konfiguriert sind. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 139: Arrhythmiemodi
Im Modus „Neonatal“ legen Sie die Alarmgrenzen für BRADY auf der Seite „Alarmkonfiguration“ fest. Der M540 alarmiert dieses Ereignis als eine Grenzüberschreitung. Eine VES oder ein anderer abweichender Herzschlag unterbricht die Analysesequenz und startet die Analyse neu. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 140 3 Tippen Sie ARR-Überwach. an, und wählen Sie einen der folgenden Modi aus: – Aus – Einfach – Erweitert (freischaltbare Option) 4 Drücken Sie auf X, um das Dialogfenster zu schließen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 141: Arrhythmie-Anzeige
G LRN Meldung H Herzfrequenz Herzsymbol, das mit jedem erkannten Herz- schlag blinkt (wenn die Schrittmachererken- nung aktiviert ist, wird das Symbol als  angezeigt, wenn ein schrittmacherinduzierter Herzschlag erkannt wird). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 142: Aufrufen Des Arrhythmie-Dialogfensters
Seite 100. Auswahl Verfügbare Einstellungen Beschreibung ARR-Überwach. Aus, Einfach (Standard), Erweitert Wählt aus, welche Ereignisse gemeldet werden (weitere Informationen siehe Seite 139). Neulernen Keine Erstellt einen neuen QRS- Referenzkomplex Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 143: Übersicht Über Das St-Monitoring
Zustand eines Patienten. Bei optimaler Positionie- rung der V- und der V+-Ableitung und Verwendung von nur acht Ableitungen kann jedoch auch mit we- niger Elektroden eine beinahe ebenso umfassende ST-Streckenanalyse erreicht werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 144: 12-Kanal-Trust-Monitoring
(mm oder mV) zwischen dem aktuellen ST-Vek- tor und dem ST-Vektor zum Zeitpunkt der letz- ten Referenz. Die STCVM-Werte zeigen auch eine Veränderung in der Position des ST-Vek- tors im Verlauf der Zeit. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 145: Verbinden Der Elektrodenkabel Für Das St-Monitoring
ST-Ableitungen im Parameterfeld angezeigt werden. A Kennzeichen der ausgewählten ST-Ableitungen B Maßeinheit C Ein durchgestrichenes Dreieck gibt an, dass die Alarme für die ausgewählten ST-Ableitungen deaktiviert sind D Ausgewählte ST-Abweichungswerte Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 146: St-Komplex-Dialogfenster
1 Drücken Sie auf das ST-Parameterfeld. 2 Drücken Sie den Seitenreiter Einstell. 3 Drücken Sie ST-Komplex. Das allgemeine ST-Komplex-Dialogfenster wird geöffnet. 4 Tippen Sie ein Fenster mit einem einzelnen ST-Komplex an. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 147: St-Messpunkte
3 Drücken Sie Speichern:. Diese Original–ST-Referenzdaten werden bei jeder weiteren Speicherung von ST-Referenzen aktualisiert. Speichern von -Referenzen Sie können ST-Referenzen über den Seitenreiter Einstell. speichern. Dabei werden alle aktuellen ST-Komplexe als neue ST-Referenz gespeichert. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 148: Aufrufen Des St-Dialogfensters
Löscht gespeicherte gemittelte ST-Komplexe, löscht die Anzei- (Nicht verfügbar ge von gemittelten bei fehlendem ST-Komplexen und lernt das EKG-Anschluss, im Arrhythmie- und das dominante Modus „Neonatal“ QRS-Muster. oder bei deaktivier- tem ST-Monitoring) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 149 Parameter ändern Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 150: Lernen/Neulernen Des Qrs-Musters
Alarmmeldungsfeld die Meldung ARR- Neulernen angezeigt. Zusätzlich wird im EKG- Parameterfeld die Meldung LRN angezeigt. Bei eingeschaltetem ST-Monitoring werden in der Lernphase auch die ST-Abweichungen neu be- rechnet. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 151: Atemfrequenz Aus Impedanzmessung (Afi)
Dialogfensters......159 Respirations-Parameter-Setup- Funktionen ......160 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 152: Übersicht Über Das Respirationsmonitoring
Bestimmung der Atemfrequenz aus Impe- Monitors, die Atmung zu messen oder zu danzmessung noch die Schrittmachererken- erkennen, beeinträchtigen. nung verfügbar. Allgemeine Sicherheitsvor- kehrungen finden Sie im Abschnitt „Elektro- chirurgie“ auf Seite 11. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 153: Anschließen Der 3-, 5- Und 6-Adrigen Elektrodenkabel Für Das Respirationsmonitoring
Pins der EKG-Ableitung zu C Abstandshalter schützen. 3 Schließen Sie das Elektrodenkabel am Patien- ten an. Informationen über das Anlegen der Elektroden am Patienten finden Sie in Abbildungen ab Seite 156. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 154: Verbinden Der Elektrodenkabel Für Das 12-Kanal-Respirationsmonitoring
Einzelkabeln empfiehlt es sich, das 6-adrige Elek- trodenkabel auf dieselbe Weise zusammenzule- gen wie das 4-adrige Elektrodenkabel, um Arte- fakte zu verhindern. Beide Elektrodenkabel könn- ten beispielsweise zum Patienten hin oder vom Patienten weg zusammengelegt werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 155: Anschließen Der Elektrodenkabel Für Das Respirationsmonitoring Neonataler Patienten
Adapterkabel für Neonaten (B). Informationen über das Anlegen der Elektroden am Patienten finden Sie in Abbildungen ab Seite 156. A M540-EKG-Anschluss B EKG-Adapterkabel für Neonaten C EKG-Elektroden für Neonaten D Abstandshalter Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 156: Vorbereiten Des Patienten Für Das Respirationsmonitoring
ße Leitfläche verfügen, liefern die besten Ergebnisse. Verwenden Sie ein 5-adriges Elek- trodenkabel, um das Respirationssignal zu ver- bessern (wobei die N-Elektrode (IEC) bzw. die RL-Elektrode (AHA) als neutrale Elektrode fungiert). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 157 Artefakte durch den Blutstrom zu Positionierung der Elektroden gemäß IEC vermeiden. (Erwachsene) Positionierung der Elektroden gemäß IEC (Neonatal) (Neugeborene) Positionierung der Elektroden gemäß AHA (Erwachsene) Positionierung der Elektroden gemäß AHA Positionierung (Neugeborene) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 158: Respirations-Anzeige
C Lungensymbol, das bei jedem erkannten Atem- um das Dialogfenster für die Respiration direkt zug blinkt aufzurufen. D Atemfrequenzwert 2 Drücken Sie die Registerkarte Einstell. 3 Drücken Sie Markierung > Ein. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 159: Respirations-Messmodi
1 Drücken Sie ein beliebiges Parameterfeld > Registerkarte > Parameter ändern. 2 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 3 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 160: Respirations-Parameter-Setup-Funktionen
Kurvensegment gespeichert. – Reg. – Bei einer Apnoe wird automatisch eine Registrierung ausgelöst. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 161: Beschreibung
Parameter ändern Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 162 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 163: Spo 2 - Und Puls Co-Ox-Monitoring Mit Masimo Set Mcable
Konfigurationsfunktionen ....177 Passwortgeschützte Masimo rainbow SET-Setup-Funktionen ..180 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 164: Übersicht Über Das Spo -Monitoring
Masimo SET MCable. invasive Messung von Blutbestandteilen). Die Verfügbarkeit zusätzlicher Masimo rainbow SET-Parameter hängt vom Typ des verwendeten Sensors und von den am Masimo rainbow SET MCable aktivierten Parametern ab. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 165: Spo 2 - Und Puls Co-Ox-Monitoring Mit Masimo Set Mcable
(SpCO) misst die Menge an Kohlenmonoxid, die vom Hämoglobin gebunden ist. Die Maßein- heit ist %. – Der Parameter Methämoglobinsättigung (SpMet) misst die Methämoglobinkonzentration im arteriellen Blut. Die Maßeinheit ist %. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 166: Spo 2 - Und Pulse Co-Ox-Sicherheitsvorkehrungen
Tauchen Sie den Sensor oder das Patientenkabel WARNUNG in keine Flüssigkeiten. Feuchtigkeit kann ein Die Pulsationen einer intraaortalen Ballon- Sicherheitsrisiko darstellen. pumpe können die Pulsfrequenz erhöhen. Überprüfen Sie die Pulsfrequenz des Patien- ten anhand der Herzfrequenz. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 167 Funktionstester den Gesamtfehler eines einem oder mehreren in Verbindung mit diesem Monitor/Sensor-Systems messen. Der Funktions- Gerät stehenden Patenten fallen würden. tester kann dann messen, wie präzise ein be- stimmtes Pulsoxymeter diese Kalibrierungskurve reproduziert. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 168: Anschließen Des Masimo Set Mcable
Sensor mit dem Ende des Sensorkabels (E) an (siehe Seite 173). A SpO -Anschluss am M540 B MCable-Konnektor C MCable-Zwischenkonnektor (14-Pin-Konnektor) D Zwischenkabelkonnektor für den Anschluss des MCable E Zwischenkabelkonnektor für den Anschluss des Sensors Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 169: Anschließen Des Masimo Rainbow Set Mcable
Sie in der Gebrauchsanweisung „Infinity E Masimo rainbow SET Zwischenkabelkonnektor Acute Care System – Zubehör“. für den Anschluss des MCable F LNCS Zwischenkabelkonnektor für den Anschluss des MCable G Konnektoren für verschiedene Sensoren Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 170: Vorbereitung Des Patienten
MCable wird empfohlen, wenn der Patient eine deren Stelle positionieren. Ändern Sie den schlechte Perfusion aufweist oder wenn in den Anwendungsort mindestens alle vier Stunden. Empfindlichkeitsmodi „APOD“ oder „Normal“ eine Meldung über schlechte Perfusion oder geringe Si- Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 171: Spo 2 - Und Pulse Co-Ox-Anzeige
150 s lich den Standardparametersatz unterstützt (SpO , PLS, PI), wird stattdessen das reguläre Parameterfeld angezeigt. – SpO -Pulsplethysmogrammkurve HINWEIS Die Pulsplethysmogrammkurve ist direkt proporti- onal zur Stärke der Pulsamplitude. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 172 – Sie können bis zu drei Parameter für die Anzeige im Parameterfeld auswählen (siehe Seite 177). Die Maßeinheit wird ggf. neben der Parameterbezeichnung angezeigt; ihre Anzei- ge kann aktiviert/deaktiviert werden (siehe Seite 252). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 173: Aufrufen Des Spo 2 -Dialogfensters
Einstell. 4 Drücken Sie die Schaltfläche Parameter ändern. 5 Wählen Sie den gewünschten Parameter aus. 6 Wiederholen Sie die Schritte 1 und 2. Zum Aufrufen der Puls CO-Ox-Dialogfenster siehe Seite 177. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 174: Spo 2 -Parameter-Konfigurationsfunktionen
-Sensor ab“ ist eine zusätzliche Konfigurationsmög- lichkeit für den SpO -Alarm. Siehe Seite 106 für weitere Informationen. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 175: Beschreibung
Anzeige von Daten am Messort bestimmt, wenn das Signal aufgrund ver- minderter Perfusion schwach sein kann.) HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 176 Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. HINWEIS Die passwortgeschützte Alarmeinstellung „SpO -Sensor ab “ ist eine zusätzliche Konfigurationsmög- lichkeit für den SpO -Alarm. Siehe Seite 106 für weitere Informationen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 177: Aufrufen Des Pulse Co-Ox-Dialogfensters
Das Grenzwert-Dialogfenster enthält die Schaltflä- chen Auto-Einst. und Alarm zum Konfigurieren der Alarmfunktionen. Ausführliche Informationen über die Konfiguration der Alarme finden Sie unter „Konfigurieren der Alarmeinstellungen eines Pati- enten“ auf Seite 100. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 178 Stan- dardauswahl, wenn ein Masimo rainbow SET-Sensor eines anderen Typs angeschlossen wird. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 179 Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Wenn die venöse Blutquelle für SpHb-Kal. ausgewählt wurde, ändert sich die Parameterbezeich- nung von SpHb (arterielle Blutquelle) in SpHbv. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 180: Passwortgeschützte Masimo Rainbow Set-Setup-Funktionen
Veränderungen überwacht wer- den müssen, sollte eine kürzere Mittelungsdauer verwendet werden. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 181: Spo 2 - Und Pulsfrequenz-Monitoring Mit Nellcor Oximax Mcable
Aufrufen des SpO -Dialogfensters ..187 -Parameter- Konfigurationsfunktionen ....188 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 182: Übersicht Über Das Spo 2 Unterstützte Parameter
-Messungen sind für erwachsene, pädiatri- sche und neonatale Patienten verfügbar. HINWEIS Informationen über den Wellenlängenbereich bei photodynamischer Therapie von Interesse sein. Weitere Informationen befinden sich im Kapitel „Technische Daten“ auf Seite 310. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 183: Spo - Und Pulsfrequenz-Monitoring
Ausrichtung zu gewährleis- ten. Bei Veränderungen der Hautoberfläche müs- sen Sie den Sensor an einer anderen Stelle posi- tionieren. Ändern Sie den Anwendungsort min- destens alle vier Stunden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 184: Anschließen Des Nellcor Oximax Mcable
-Kabels (E) an – weitere Informationen befinden sich auf Seite 187. A SpO -Anschluss am M540 B MCable-Konnektor C MCable-Zwischenkonnektor (14-Pin-Konnektor) D Zwischenkabelkonnektor für den Anschluss des MCable E Zwischenkabelkonnektor für den Anschluss des Sensors Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 185: Vorbereitung Des Patienten Für Das Spo -Monitoring
3 Verbinden Sie den Sensor mit dem Nellcor Wenn Sie einen wiederverwendbaren Sensor nut- OxiMax MCable. zen, stellen Sie sicher, dass er sauber ist vor dem Anlegen an den Patienten. Befolgen Sie die Emp- fehlungen des Herstellers. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 186: Spo 2 -Anzeige
-Alarm ausgeschaltet ist. D PLS-Kennzeichen (Puls) E PLS-Wert F Durchgestrichenes Dreiecksymbol, wenn der PLS-Alarm ausgeschaltet ist. G Pulsbalkengrafik — kann ein oder ausgeschal- tet werden, siehe Seite 188 H SpO -Sättigungswert Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 187: Aufrufen Des Spo 2 -Dialogfensters
Sie auf der Hauptseite anzeigen möchten. 3 Drücken Sie das Parameterfeld > Registerkarte Einstell. 4 Drücken Sie die Schaltfläche Parameter ändern. 5 Wählen Sie den gewünschten Parameter aus. 6 Wiederholen Sie die Schritte 1 und 2. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 188: Spo 2 -Parameter-Konfigurationsfunktionen
– Im normalen Modus wird binnen 5 bis 7 Sekunden auf Änderungen der Sauerstoffsättigung des Bluts reagiert. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 189 Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. HINWEIS Die passwortgeschützte Alarmeinstellung „SpO -Sensor prüfen “ ist eine zusätzliche Konfigurations- möglichkeit für den SpO -Alarm. Siehe Seite 106 für weitere Informationen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 190 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 191: Temperatur
Dialogfensters......196 Konfigurationsfunktionen für den Temperaturparameter ... . 196 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 192: Übersicht Über Das Temperaturmonitoring
– T/T1: Delta-Temperaturwerte Anschließen der Temperatursensoren Sie können die Temperatursensoren direkt an den M540 oder an einen der folgenden hämodynami- schen Pods anschließen: – MPod – QuadHemo – Hemo4 Pod – Hemo2 Pod Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 193: An Den M540
 Schließen Sie einen Temperatursensor (E) direkt an den Temp/Aux-Anschluss des M540 (A) an. A M540-Anschluss für Temperatur B Konnektor des Temperaturdoppelkabels C Sensoranschluss des Temperaturdoppelkabels D Temperatursensoren E Temperatursensoren, direkt anschließbar an den M540 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 194: Anschließen Der Temperatursensoren An Die Hämodynamischen Pods
Pods und mit dem grauen Hemo-Anschluss des M540 (siehe Seite 193). 2 Schließen Sie das Verbindungskabel an den Monitoranschluss (B) des MPod – QuadHemo und an den grauen Hemo-Anschluss am M540 an. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 195: Temperaturanzeige
Für die zweite Temperatur werden keine Werte angezeigt, d. h. die Felder bleiben leer. D Kennzeichen des Deltatemperaturparameters oder der zweiten direkten Temperatur E Direkter Temperaturwert F Berechneter Temperatur-Parameterwert oder zweiter direkter Parameterwert Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 196: Aufrufen Des Temperatur-Dialogfensters
Parameter ändern Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 197: Nicht-Invasiver Blutdruck (Nibp)
Blutdruck ..206 Konfigurationsfunktionen für die Parameter der nicht-invasiven Blutdruckmessung ..... 207 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 198: Übersicht Über Das Monitoring Des Nicht-Invasiv Gemessenen Blutdrucks
– NIBP D – Nicht-invasiver Blutdruck, diastoli- HINWEIS scher Wert Die NIBP-Funktion muss, wie im Wartungshand- buch beschrieben, alle zwei Jahre durch tech- – NIBP M – Nicht-invasiver Blutdruck, Mittelwert nisch qualifiziertes Personal kalibriert werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 199: Nicht-Invasive Blutdruckmessung - Sicherheitsvorkehrungen
Dräger hergestellten Grö- ßenbereich liegen, können zu ungenauen Mess- ergebnissen führen. Verwenden Sie ausschließ- lich von Dräger zugelassene Manschetten und stellen Sie sicher, dass stets die dem jeweiligen Patienten entsprechende Größe verwendet wird. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 200: Anschließen Der Schlauchleitung Und Manschette Für Die Bestimmung Des Nicht-Invasiven Blutdrucks
3 Verbinden Sie die Schlauchleitung für die nicht- invasive Blutdruckmessung (B) mit dem NIBP- Anschluss (A) des M540. A Anschluss für den nicht-invasiven Blutdruck des M540 B Druckschlauch für den nicht-invasiven Blutdruck C Blutdruckmanschette Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 201: Vorbereiten Des Patienten Für Das Monitoring Des Nicht-Invasiv Gemessenen Blutdrucks
Patientenanschlüsse zu keinen Interferenzen führen. Die Manschettenkennzeichnung „Index“ (A) muss innerhalb der Bereichsangabe (C) liegen. 3 Wickeln Sie die Manschette dicht um die Glied- maße, ohne dass der Manschettendruck den Blutfluss behindert. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 202: Anzeige Des Nicht-Invasiv Gemessenen
F Mitteldruck G Durchgestrichenes Dreieck bei deaktiviertem NIBP S-Alarm (NIBP systolisch) Während einer Messung werden der Aufpumpdruck und das Kennzeichen Aufpumpdruck angezeigt. HINWEIS Im Parameterfeld erscheint zwischen den Zeitin- tervallmessungen eine Intervallfortschrittsleiste. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 203: Messmodi Für Den Nicht-Invasiven Blutdruck
Wenn die betreffende Funktion ist besonders wichtig bei Intervallen von 1 Minute und 2 Minuten. aktiviert ist (siehe Seite 207), wird ein Signalton ausgegeben. Während eines Intervallzyklus können Sie weiterhin Einzelmessungen durchführen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 204: Kontinuierliche Messungen
Wird um 10:07 ein 10-minütiges Intervall leistet eine minimale Perfusion der Gliedmaße. ausgewählt, beginnt das folgende Intervall um 10:10, dann um 10:20 und so weiter. 4 Drücken Sie auf X, um das Dialogfenster zu schließen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 205: Venostase
Blutdrucks nicht geeignet ist (beispiels- weise ein Arm mit einem Katheter). Wenn beim Patienten Nebenwirkungen auftreten, drücken Sie sofort auf die Fixtaste NIBP, um die Luft aus der Manschette abzulassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 206: Aktivieren Oder Deaktivieren Des Venostase-Modus
1 Drücken Sie ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 2 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 3 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 207: Konfigurationsfunktionen Für Die Parameter Der Nicht-Invasiven Blutdruckmessung
Parameter ändern Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 208 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 209: Invasiver Blutdruck (Ibp)
Blutdruckmessung ..219 Nullabgleich eines bestimmten Wandlers..219 Nullabgleichen aller Druckwandler ..220 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 210: Übersicht Über Das Monitoring Des Invasiv Gemessenen Blutdrucks
Seite des hämo- dynamischen Pods. Pods für die invasive Blutdruckmessung Die Signale der invasiven Blutdruckmessung stam- men von den folgenden hämodynamischen Pods: – Hemo4 Pod – Hemo2 Pod Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 211 Die Anschlüsse für die Temperatur und das Herz- HINWEIS zeitvolumen befinden sich an der Seite des hämo- Die Anschlüsse für die Temperatur und das Herz- dynamischen Pods. zeitvolumen befinden sich an der Seite des hämo- dynamischen Pods. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 212: Invasive Blutdruckmessung - Sicherheitsvorkehrungen
Wandler für den Einmalgebrauch auf keinen Fall mehrfach verwendet werden. WARNUNG Durch Drücken der -Taste auf den hämo- dynamischen Pods wird ein Nullabgleich aller statischen invasiven Blutdrücke auf < 3 mmHg durchgeführt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 213: Anschließen Des Hemo4/Hemo2 Pods
E Wandlereinschub 4 Setzen Sie die Wandler in die Wandlereinschü- be (E) ein. F Wandler-Adapterkabel 5 Schließen Sie die Wandler-Adapterkabel (F) G Adapterblock für die invasive Blutdruckmessung an die Wandlerkabel (D) an. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 214: Anschließen Des Mpod - Quadhemo
Rückseite des MPod – QuadHemo befestigt. A Anschluss für den invasiven Blutdruck an M540 B MPod – QuadHemo C Konnektor für rotes Pod-Verbindungskabel D Wandlereinschub E Konnektor für graues Pod-Verbindungskabel F Wandlerkabel G Wandler-Adapterkabel Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 215: Anschließen Des Dual Hemo Mcable
Wenn das Dual Hemo MCable falsch positioniert ist, können Flüssigkeiten eindrin- gen und das MCable beschädigen. A Anschluss für den invasiven Blutdruck an M540 B Dual Hemo MCable-Konnektor C Wandler-Adapterkabel D Druckwandler E Druckwandlerkabel Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 216: Vorbereiten Des Patienten Für Das Monitoring Des Invasiv Gemessenen Blutdrucks
Eine statische Druckbedingung liegt vor, wenn die Maximal- und Minimalwerte eines pulsierenden F Mitteldruck Drucksignals um weniger als 3 mmHg (0,4 kPa) G Durchgestrichenes Dreieck bei deaktiviertem voneinander abweichen. Alarm für den systolischen invasiven Blutdruck. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 217: Zuweisen Der Druckmessorte Der Invasiven Blutdruckmessung
Pods Hemo2 und Hemo4 mit P1a, P1b, P1c, P1d gekennzeichnet. – Der Nullpunktwert, das Datum und die Uhrzeit sind mit dem Druckkanal verbunden und blei- ben selbst bei Zuweisung eines neuen Druck- messortes unverändert. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 218: Standard-Druckmessorte
Zerebraler Perfusionsdruck Rechter Vorhofdruck Linker Vorhofdruck intrakranieller Druck Generische Druckmessorte GP1 bis GP4 Systolischer, diastolischer und Mitteldruck HINWEIS Der CPP-Wert wird nur berechnet, wenn die Druckwerte ICP und ART M verfügbar sind. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 219: Konflikte Zwischen Druckmessorten
Konstanz des Drucks fehlschlägt. Wenn das 6 Drücken Sie auf X, um das Dialogfenster Verfahren nach zwei Versuchen immer noch fehl- zu schließen. schlägt, ersetzen Sie den Wandler oder wenden Sie sich an Ihren Techniker. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 220: Nullabgleichen Aller Druckwandler
Pods wird ein Nullabgleich aller statischen invasiven Blutdrücke auf < 3 mmHg durchgeführt. Bestimmte invasive Blutdruckalarme werden unterdrückt, während der Nullabgleich durch- geführt wird. Weitere Informationen hierzu befinden sich auf Seite 92. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 221: Pulmonaler Wedge-Druck
1 Drücken Sie ein beliebiges Parameterfeld > Registerkarte Einstell. > Parameter ändern. 2 Drücken Sie das Kennzeichen des Parameters, den Sie auf der Hauptseite anzeigen möchten. 3 Drücken Sie das Parameterfeld > Registerkarte Einstell. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 222: Konfigurationsfunktionen Für Die Parameter Der Invasiven Blutdruckmessung
Parameter ändern Liste aller aktuell verfügbaren Parameter. Ändert das Parameterfeld auf einen anderen Parameter. HINWEIS Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 223: Herzzeitvolumen (C.o.)
Hardware ......225 Vorbereiten des Patienten für das Herzzeitvolumen-Monitoring ..227 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 224: Übersicht Über Das Herzzeitvolumen-Monitoring
Eine falsche Berechnungskonstante kann zu falschen C.O.-Messwerten führen und den Patienten einem Risiko aussetzen. Sichern Sie, dass die manuell eingegebene Berech- nungskonstante für den von Ihnen verwende- ten Katheter richtig ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 225: Anschließen Der Herzzeitvolumen-Hardware
3 Verbinden Sie den Pod-Anschluss des Herzzeitvolumen-Zwischenkabels (E) mit dem Herzzeitvolumen-Anschluss des MPod – QuadHemo (F). 4 Verbinden Sie das Katheter- und das Thermis- torkabel (H) mit dem Thermistor-Anschluss des Herzzeitvolumen-Zwischenkabels (G). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 226 (H) mit dem Thermistor-Anschluss des Herzzeitvolumen-Zwischenkabelanschlusses (G). A M540 Hemo-Anschluss B Grauer Zwischenkabelanschluss C Roter Zwischenkabelanschluss D Hemo-Pod-Anschluss E Herzzeitvolumen-Anschluss F Pod-Anschluss des Herzzeitvolumen- Zwischenkabels G Thermistor-Anschluss des Herzzeitvolumen- Zwischenkabels H Thermistorkabel Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 227: Vorbereiten Des Patienten Für Das Herzzeitvolumen-Monitoring
Kurven ver- bunden sind. – Überprüfen Sie, ob der Typ und die Größe des Katheters richtig ausgewählt wurden. Wenn für den Kathetertyp Andere ausgewählt ist, über- prüfen Sie zudem die Berechnungskonstante. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 228 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 229: Kohlendioxid-Konzentrationen
Aufrufen des CO -Dialogfensters ..236 -Parameter- Konfigurationsfunktionen ....236 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 230: Monitoring
Apnoe im Säuglingsalter, -Alarme werden erst aktiviert, nachdem ist nicht vollständig gewährleistet. der erste Atemzug nach dem Einschalten des Monitors oder nach dem Entlassen eines Pati- enten erkannt wird. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 231 Um eine versehentliche Dekonnektion zu vermei- Dräger CO -Zubehör, das mit dem Patienten in den, üben Sie keinen übermäßigen Zug auf die Kontakt kommt, enthält kein Naturkautschuklatex. Verkabelung des Sensors aus. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 232: Verbinden Des Co 2 -Sensors
4 Stecken Sie den CO -Hauptstrom-Sensor (C) fest auf den Atemwegadapter, und achten A CO -Anschluss am M540 Sie darauf, dass das Kabel vom Patienten B CO -Sensorkabelanschluss wegführt. C Hauptstrom-Atemwegadapter Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 233: Vorbereitung Des Patienten Für Das Co 2 -Monitoring
Gas auf der Konfigurationsseite aus. Achten Sie darauf, den Luftdruck auf den tatsächlichen Messwert einzustellen. Werden die zusätzlich zugeführten Gase nicht kompensiert, hat dies ungenaue CO -Messwerte zur Folge. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 234: Co 2 -Anzeige
H AFc-Wert – vom CO -Signal abgeleitete Atem- cher Probleme verwendet werden können. frequenz AFc Parameterkennzeichen (Atemfrequenz) J etCO -Wert – höchster durchschnittlicher CO Wert in den Atemwegen während der Exspirati- onsphase Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 235: Beschreibung
– Tubus partiell geknickt oder okkludiert – Herniation der Endotracheal- oder Tracheostomie-Cuff – Bronchospasmus Erhöhte Grundlinie mit – Fehlerhaftes Ventil im Beatmungs- ausgeprägter Neigung kreislauf auf dem absteigenden – Rückatmung (siehe oben) Schenkel Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 236: Aufrufen Des Co 2 -Dialogfensters
Der Sensor muss vor dem Nullabgleich vom Atemwega- dapter entfernt werden. Der Nullabgleich des Sensors wird bei Raumluft durchgeführt. At- men Sie während des Nullab- gleichs nicht in Richtung des Atemwegadapters aus. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 237 Parameter. HINWEIS Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 238 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 239: Systemkonfiguration
Optionen ......258 Temporäre Optionen..... 258 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 240: Übersicht Über Die Systemkonfiguration
(siehe Wartungsanleitung) – Registerkarte Systeminformationen (siehe Seite 248) – Bildschirm-konfig. (siehe Seite 256) – Registerkarte Einstell. (siehe Seite 256) – Registerkarte Ansichten (siehe Seite 256) – Registerkarte Funktions-tasten (siehe Seite 256) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 241: Konfigurieren Allgemeiner Einstellungen
M540 in einer IACS-Konfi- guration angedockt ist oder sich im WLAN-Modus befindet. Zudem muss der Patient an der ICS auf- genommen sein. Ausführlichere Informationen fin- den Sie auf Seite 66. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 242: Konfigurieren Der Patienteneinstellungen
– Monat – Jahr Geb.-Datum – Tag Ermöglicht Ihnen die Eingabe des Geburtsda- tums des Patienten. – Monat – Jahr Arzt Bildschirmtastatur Ermöglicht Ihnen die Eingabe des Namens des Arztes des Patienten. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 243: Konfigurieren Der Systemeinstellungen
Systeminformationen. (siehe Serviceanweisungen) zuzugreifen. 6 Geben Sie das Passwort ein, und drücken Sie OK. oder 7 Drücken Sie den Seitenreiter System-information, um auf das Dialogfenster Systeminformationen (siehe Seite 248) zuzugreifen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 244: Alarm-Konfig
– Aus akustische und optische Alarmsignale ausgege- ben werden (siehe Seite 86). Dadurch werden stö- rende Alarme verringert. HINWEIS Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 245 Fusionsmodus auswählen (siehe Seite 132). HINWEIS Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 246 ICS angezeigt. HINWEIS Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Diese Einstellung ist eine Patienten-Standardeinstellung, die für jede Patientenkategorie anders sein kann und Teil des Profils ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 247: Aufrufen Der Anpassbaren Spo
In der Kopfleiste wird kurz die Mel- dung angezeigt. Sobald Sie den Alarm durch Drücken der gelben Alarmtonpause-Taste bestätigen, verschwindet die Nachricht und das akustische Alarmsignal verstummt. (aus) – Keine optischen oder akustischen Alarmsig- nale werden ausgelöst. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 248: Anzeigen Von Systeminformationen
Informationen sind nicht verfügbar. 4 Drücken Sie eine der folgenden Registerkarten, um zusätzliche Systeminformationen anzuzei- gen: Name Service, Docking-Station, WLAN. Dialogfenster Verfügbare Informationen Systeminformationen Seriennummer H/W-Schnittstelle S/W-Revision S/W-Prüfsumme Boot Loader FPGA-Revision -Sensortyp Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 249 Systemkonfiguration Dialogfenster Verfügbare Informationen Name Service IP-Adresse Subnetzmaske Standard-Gateway Bettnr. Station Krankenhaus Überw.-Einh. Überw.-Einh.-Nr. Docking-Station DS-Revision MAC-Adresse WLAN WLAN-MAC-Adresse Signalstärke BSSID SSID Verschlüss. Kanalnummer Regulatorische Domäne Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 250: Konfigurieren Der Biomed-Einstellungen
– Abbr. Speichert und ersetzt das Profil (einschließlich der aktuellen Ansichten) der aktuellen Patien- – OK tenkategorie. HINWEIS Beachten Sie, dass das Profil für jede Patien- tenkategorie einzeln gespeichert werden muss. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 251 – Wiederverw. (Standard) nicht mit der verwendeten Hardware überein- stimmt, wird der angezeigte CO -Wert beein- trächtigt. Testpuls Keine Erzeugt einen 1-mm-Testpuls. -Sensortyp – Masimo (Standard) Wählt den Sensortyp. – Nellcor Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 252: Konfigurieren Von Maßeinheiten
– kPa, % Drücke – mmHg (Standard) – kPa – mm (Standard) – mV SpHb (SpHbv) – g/dL (Standard) – mmol/L Height – cm (Standard) – in Weight – lb/oz – kg/g (Standard) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 253: Konfigurieren Der M500-Einstellungen
Feld leer. alphanumerische Tastatur (max. 7 Zeichen). Krankenhaus Vom Anwender auswählbar; Ermöglicht die Eingabe des Krankenhausna- standardmäßig ist das Feld leer. mens über die alphanumerische Tastatur (max. 7 Zeichen). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 254: Konfigurieren Der Wlan-Netzwerkeinstellungen
Diese Funktion ist nur verfügbar, wenn im Menü Passphrase aus alphanumeri- Verschlüss. die Option WPA2-PSK ausge- schen Werten wählt wurde. Kanäle 1 bis 13 Die verfügbaren Kanäle sind durch die Regulatorische Domäne festgelegt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 255 Ermöglicht die Eingabe der Bettnummer standardmäßig ist das Feld leer. über die alphanumerische Tastatur (max. 7 Zeichen). Die Einstellung „Bettnr. behalten“ bestimmt, was mit der Bettnummer geschieht – detaillierte Informationen siehe oben. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 256: Konfigurieren Der Bildschirmkonfiguration
– 1Kurv.3P. – Aus Dialogfenster Funktions-tasten Taste 1 Standby, Notfall, Entlassen, Weist den benutzerkonfigurierten Funktionstas- Reg., Daten ausbl., ten eine Funktion zu. Taste 2 Markieren, Patient, Taste 3 Ruhe-EKG- Bericht Taste 4 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 257: Konfigurieren Von Alarmeinstellungen
Alarmfunktionen unterdrückt, bis die Schaltfläche erneut betätigt wird. Zum Konfigurieren dieser Schaltfläche siehe Seite 241. HINWEIS Diese Anwender-Standardeinstellung ist für alle Patientenkategorien identisch und zudem Teil des Profils. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 258: Optionen
Cockpit oder den M540 aus- und wieder einschal- – Wenn Software heruntergeladen wird. ten, bleiben sie jedoch erhalten. – Wenn die Werkseinstellungen wiederherge- stellt werden. – Wenn eine andere Sprache ausgewählt wird. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 259: Problembehebung
........279 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 260: Übersicht
Fehler beim Speichern Das Profil konnte nicht auf Versuchen Sie erneut, das Profil zu des Profils dem M540 und/oder der speichern, bevor Sie sich an das M500 gespeichert werden. technische Personal wenden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 261 Informative Meldung – Keine derung wurde von der zentralen Aktion erforderlich. Station initiiert. Keine Remote Neulernen Die angezeigte Funktion Informative Meldung – Keine wurde von der zentralen Aktion erforderlich. Station initiiert. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 262: M540-Batteriemeldungen
M500 an, damit die Batterie auf 5 % der Gesamtladung aufgeladen wird. abgefallen. Schwache Batterie Der M540 ist abgedockt, und die Batterieladung ist auf 10 % der Gesamtladung abgefallen. Ein Warnton ertönt alle 20 Sekunden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 263: Ekg
über/unter den festgeleg- enten und behandeln Sie HF < (Alarmgrenze) ten oberen/unteren Alarm- ihn gegebenenfalls. grenzen. – Ändern Sie die Alarmgren- zen. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 264 – Wenn eine Ableitung oder eine Elektro- de nicht neu positioniert werden kann, wählen Sie eine andere ST-Ableitung aus. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 265 Im Parameterfeld wird der Parameterwert durch „- - -“ ersetzt. Im Parameterfeld wird der Parameterwert durch „+++“ ersetzt. <Kennzeichen> steht für I, II, III, aVR, aVL, aVF, V, V1 bis V6, oder V+ Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 266: Arrhythmie
Diesen Arrhythmie-Ereignissen kann eine von drei Alarmprioritäten (hoch, mittel, niedrig) zugewiesen werden, oder sie können deaktiviert werden. Die in dieser Tabelle aufgeführte Priorität ist der Stan- dard. Für diese Arrhythmie-Ereignisse können Sie Alarme deaktivieren. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 267: Atmung (Afi)
Verarbeitung aus, wenn die Ableitung bzw. Elektrode nicht neu positioniert werden kann. HINWEIS Im Parameterfeld wird der Parameterwert durch „+++“ ersetzt. Im Parameterfeld wird der Parameterwert durch „***“ ersetzt Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 268 Sie ihn gegebenenfalls. ger als 20 % Unterschied. – Überprüfen Sie die Position der Elektroden und ändern Sie sie, wenn eine Koinzidenzmeldung angezeigt wird, bis Sie ein klares Respirationssignal erhalten. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 269: Spo
SpMet > Alarmgrenze SpMet < Alarmgrenze HINWEIS Im Parameterfeld wird der Parameterwert durch „- - -“ ersetzt. Im Parameterfeld wird der Parameterwert durch „+++“ ersetzt. Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 270 Umgebungslicht. dass der SpO -Sensor Nur Nellcor richtig am Patienten an- OxiMax MCable gebracht ist. – Überprüfen Sie alle Kabelanschlüsse. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 271 – Vergewissern Sie sich, dass der Lichtweg nicht durch Nagellack oder andere Substanzen blockiert ist. – Wechseln Sie die Lage des Sensors. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 272 – Ein wiederverwendba- Techniker in Verbindung. rer SpHb-Sensor ist an ein Masimo rain- bow SET MCable-Ka- bel angeschlossen, das diesen Parameter nicht unterstützt. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 273: Nicht-Invasiver Blutdruck
Sie sich an den technischen Support von Dräger. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt Im Parameterfeld werden die systolischen und diastolischen Parameterwerte durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 274 – Starten Sie die Messung neu. Wenn die Meldung weiterhin angezeigt wird, wenden Sie sich an den technischen Support von Dräger. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 275 – Überprüfen Sie die Grö- wert zu ermitteln. ße und die Position der Manschette. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt Im Parameterfeld werden die systolischen und diastolischen Parameterwerte durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 276: Herzzeitvolumen
Im Parameterfeld wird der Parameterwert durch „- - -“ ersetzt. Im Parameterfeld wird der Parameterwert durch „+++“ ersetzt. Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Der Wert kann sich auch auf Ta/T1a, Tb/T1b, T/T1 beziehen Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 277: Invasiver Blutdruck
Nullab- störungen gleich durch. – einer nicht statischen – Tauschen Sie den Wand- Kurve ler aus. – Überprüfen Sie den Drei- wegehahn und führen Sie dann einen erneuten Nullabgleich durch. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 278 Im Parameterfeld wird der Parameterwert durch „- - -“ ersetzt. Im Parameterfeld wird der Parameterwert durch „+++“ ersetzt. Im Parameterfeld wird der Parameterwert durch „* * *“ ersetzt. x steht für S (systolisch), D (diastolisch) oder M (Mittelwert) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 279 Prüfen Sie die CO -Anschlüsse. nektiert. Keine Nullabgleich durch- Anweisung nur für den Führen Sie einen Nullabgleich für führen Hauptstromsensor den Hauptstromsensor durch. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 280 In diesem Fall ist es möglich, einen Null- abgleich für den Sensor durchzuführen, nachdem die Meldung mindestens 10 Minuten lang angezeigt wurde. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 281 40 °C (104 °F) beträgt. Falls nicht, ersetzen Sie den Sensor, und wenden Sie sich an den technischen Support von Dräger. HINWEIS Im Parameterfeld wird der Parameterwert durch „***“ ersetzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 282 Atemwegadapters ausat- men. – Wenn der Nullabgleich erneut fehlschlägt, tauschen Sie den Sensor aus. Wird auch danach die Meldung noch angezeigt, wenden Sie sich an den techni- schen Support von Dräger. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 283: Instandhaltung
Messtechnische Kontrollen....286 Instandhaltung ......287 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 284: Übersicht
Sie sie erneut im klinischen Bereich einsetzen. WARNUNG Wenn das Gerät mechanisch beschädigt ist oder nicht ordnungsgemäß funktioniert, darf er nicht verwendet werden. Wenden Sie sich an den Techniker Ihres Hauses. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 285: Definition Der Begriffe Zur Instandhaltung
2 Untersuchen Sie alle Zubehörteile (zum Beispiel bunden sind. Sensoren oder Kabel). Bei Anzeichen von Beschädigungen nicht verwenden. 3 Schalten Sie den Monitor ein und stellen Sie si- cher, dass die Hintergrundbeleuchtung hell ge- nug ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 286: Inspektion/Sicherheitstechnische Kontrollen
Messfunktionen alle zwei Jahre von qualifiziertem DrägerService-Personal geprüft 4 Lassen Sie die Anforderungen an die elektri- werden: sche Sicherheit nach IEC62353 alle zwei Jahre von fachkundigem Dräger-Instandhaltungsper- – Körpertemperatur sonal prüfen. – Nicht-invasiver Blutdruck Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 287: Instandhaltung
Anfrage bei DrägerSer- vice erhältlich ist. Interne M540-Batterie Alle zwei Jahre Prüfung Krankenhaus- personal HINWEIS Bei Geräten, die oft transpor- tiert oder im Batteriebetrieb genutzt werden, muss die Batterie entsprechend öfter geprüft werden. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 288 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 289: Reinigung Und Desinfektion
Blutdruckmessung ..296 Nicht-invasive Blutdruckmessung – Sicherheitsvorkehrung....296 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 290: Übersicht Über Die Reinigung Und Desinfektion Des M540 Und Seiner Zubehörteile
Geräts zu vermeiden. Tauchen Sie elektrische An- schlüsse nie in Wasser oder andere Flüssigkeiten. ACHTUNG Zubehörteile dürfen nicht autoklaviert werden. ACHTUNG Tauchen Sie die elektrischen Anschlüsse oder den NIBP-Anschluss nie in Flüssigkeiten. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 291: Zugelassene Reinigungsmittel
– Compliance (für den Touchscreen ungeeignet; verursacht möglicherweise Farbänderungen bei weichen Kunststoffmaterialien) – Sporox II (für den Touchscreen ungeeignet) – Dismozun pur – Glasreiniger auf Ammoniakbasis (nur für den M540-Touchscreen) – Isopropylalkohol (40 %-ige Lösung) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 292: Reinigung Und Desinfektion Von M540, M500 Und Des Netzteils
1 Reinigen Sie die Geräte (M540 und M500) mit einem Tupfer, den Sie mit Seifenwasser oder einem der zugelassenen Reinigungsmittel befeuchtet haben. 2 Trocknen Sie die Flächen mit einem fusselfrei- en Tuch sorgfältig ab. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 293: Reinigung Und Desinfektion (Mcable Und Mpod)
2 Reinigen Sie das MCable mit einem Tupfer, den gestellten Dokumentation. Sie mit Seifenwasser oder einem der zugelas- senen Reinigungsmittel befeuchtet haben. 3 Trocknen Sie die Flächen mit einem fusselfrei- en Tuch sorgfältig ab. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 294: Reinigung Und Desinfektion Der Patientenkabel
3 Reinigen Sie die EKG-Elektrodenkabel mit einem Tupfer, den Sie mit Seifenwasser oder einem der zugelassenen Reinigungsmittel befeuchtet haben. 4 Trocknen Sie die Flächen mit einem fusselfrei- en Tuch sorgfältig ab. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 295: Reinigung Und Desinfektion Der Temperatursensoren Und -Kabel
Sie immer von der Spitze aus in Richtung 3 Trocknen Sie die Flächen mit einem fusselfrei- Kabel. en Tuch sorgfältig ab. So desinfizieren Sie die Temperatursensoren  Empfehlungen dazu finden Sie in der mit den Sensoren bereitgestellten Dokumentation. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 296: Reinigen Von Manschetten Für Die Nicht-Invasive Blutdruckmessung
Alkohol angefeuchteten Gaze-Pad. der Vorderseite des hämodynamischen Pods. 2 Trocknen Sie die Flächen mit einem fusselfrei- 2 Waschen Sie die Platte mit heißem Seifenwas- en Tuch sorgfältig ab. ser ab. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 297: Reinigung Und Desinfektion Der Hauptstrom-Co -Sensoren
Rückständen sind. 3 Trocknen Sie die Flächen mit einem fusselfrei- en Tuch sorgfältig ab. So desinfizieren Sie die wiederverwendbaren Atemwegsadapter Empfehlungen dazu finden Sie in der mit den Atem- wegsadaptern bereitgestellten Dokumentation. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 298 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 299: Entsorgung
EU-Richtlinie 2002/96/EC zur Verwertung von Elektroaltgeräten (WEEE) ... . . 300 M540, M500 und Gebrauchsanweisung..300 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 300: Eu-Richtlinie 2002/96/Ec Zur Verwertung Von Elektroaltgeräten (Weee)
Dräger-Niederlassung Ihres Landes. M540, M500 und Gebrauchsanweisung Alle Materialien sind entsprechend der vor Ort gel- tenden Bestimmungen ordnungsgemäß zu entsor- gen oder zu recyceln. Es sind keine besonderen Entsorgungsanforderungen für die Zubehörteile bekannt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 301: Technische Daten
Allgemeine Hinweise ....331 Infinity M540 ......303 Infinity M500 .
Seite 302: Übersicht
Systemkompatibilität Der M540 ist mit den folgenden Geräten und Appli- kationen kompatibel: Gerät/Anwendung Kompatible Softwareversion VF8 oder höher Anzeigemodul Innovian VF6 oder höher Symphony VF7 oder höher Gateway VF6 oder höher Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 303: Infinity M540
Gehäuse: PC-ABS/TPU Linsen: Polyamid Kunststoff innen: Polyamid (PA) Platinen: Glas/Epoxid, Blei-/Zinnlot, Kupfer-Leiterbahnen Batterie: Lithiumionen Kühlkörper: Magnesium Baugruppe für die nicht-invasive Blutdruckmessung: Kunststoff, Edelstahl, Kupferdraht Verpackung: Wellpappe, Polyurethanschaum Benutzeroberfläche Touchscreen plus 3 Fixtasten Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 304: Anschlüsse
Die Betriebszeit der Batterie ist abhängig von der Monito- ringkonfiguration. Die angegebene Batterieladung gilt für die folgenden Lastbedingungen: 12-Kanal-EKG, SpO Temperatursensoren, nicht-invasiver Blutdruck in Interval- len von 15 min und LCD beim Transport (Batteriebetrieb). Der Energiesparmodus deaktiviert das LCD. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 305 IPX4 (spritzwassergeschützt) gemäß IEC 60529 Kommunikation Drahtgebundenes Netzwerk 802.3 100BaseT Ethernet, wenn mit M500 verbunden. Optisch isolierte Verbindung zwischen dem M540 und M500. WLAN Entspricht den WLAN-Standards IEEE 802.11 b/g. Unterstützt WPA2-Verschlüsselung. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 306: Infinity M500
Lagerung: 375 bis 795 mmHg (50 bis 106,0 kPa) Transport Gemäß International Safe Transit Association (ISTA) Risikovermeidung Schutz gegen eindringende IPX1 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Kommunikation Internes Netzwerk (M540) 802.3 100Base-T Ethernet (optisch isoliert) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 307: Netzteil (Ps50)
24 V Maximale Ausgangsleistung 50 W 5 % max. bei Volllast, einschließlich Toleranz Netz- Gesamtregelabweichung und Lastregelung Risikovermeidung Klassifizierung Erfüllt leitungsgebundene und Abstrahlungsgrenzwerte von CISPR11 Klasse B und EN55011 Klasse B Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 308: Infinity Mcable - Hauptstrom Co 2
Lagerung: 86 bis 825 mmHg (11,5 bis 110 kPa) Elektrische Daten Stromversorgung Stromversorgung direkt vom M540 Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ BF Schutz gegen eindringende IPX4 (spritzwassergeschützt) gemäß IEC 60529 Flüssigkeiten Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 309: Infinity Mcable - Masimo Set Und Infinity Mcable - Masimo Rainbow Set
Masimo SET: IPX1 (Schutz gegen senkrecht fallendes Flüssigkeiten Tropfwasser) gemäß IEC 60529 Masimo rainbow SET: IPX2 (Schutz gegen senkrecht fallen- des Tropfwasser bei Gehäuseneigung bis zu 15°) gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug Gemäß IEC60601-1 auf Defibrillatoren Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 310: Infinity Mcable - Nellcor Oximax
500 mW Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX1 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug auf Gemäß IEC60601-1 Defibrillatoren Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 311: Infinity Hemo2 Und Hemo4 Pod
Patientenableitstrom Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX0 (kein Schutz gegen eindringendes Wasser) Flüssigkeiten gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug Gemäß IEC 60601-2-34 auf Defibrillatoren Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 312: Infinity Mpod - Quad Hemo
Patientenableitstrom Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX1 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug Gemäß IEC 60601-2-34 auf Defibrillatoren Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 313: Infinity Mcable - Dual Hemo
+0,05 mA Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX1 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug Gemäß IEC 60601-2-34 auf Defibrillatoren Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 314: Infinity Mcable - Analog/Sync
Amplitude: 5 V (nominal) Dauer: 4 ms 10 mV Maximaler Druckoffset Druckbereich –500 bis +500 mmHg (1 V/100 mmHg) –66,6 bis +66,6 kPa (1 V/13,3 kPa) 200  5 % Ausgangsimpedanz Datenübertragungsrate 250 Hz Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 315 250 mW im Normalbetrieb Betriebsart Kontinuierlich Risikovermeidung Schutz gegen elektrischen Schlag Typ CF Schutz gegen eindringende IPX1 (Schutz gegen senkrecht fallendes Tropfwasser) Flüssigkeiten gemäß IEC 60529 Sicherheitsvorkehrungen in Bezug IEC 60601-1: 1988 auf Defibrillatoren Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 316: Infinity Mcable - Schwesternruf
Betrieb: 480 bis 795 mmHg (64 bis 106 kPa) Lagerung: 375 bis 795 mmHg (50 bis 106 kPa) Elektrische Anforderungen 24 V 25 % Eingangsspannung Relaiskontakt 1 A-, 24 V-, 15 W max. Betriebsart Kontinuierlich Isolationsspannung 1500 V~ Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 317: Parametermonitoring-Spezifikationen
3 s nach Beendigung der transienten Interferenz durch Wiederherstellung der EKG-Grundlinie einen Defibrillator oder ein HfC-Gerät Diagnostikmodus: 90 dB Gleichtaktunterdrückung (CMRR) (bei einer Unsymmetrie von 51 k/47 nF) Filtermodus: 110 dB (bei einer Unsymmetrie von 51 k/47 nF) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 318: Zusätzliche Ekg-/Arrhythmie-/St-Informationen, Erforderlich Nach Ansi/Aami Ec13:2002
Die Herzfrequenz basiert in der Regel auf dem durchschnitt- lichen RR-Intervall, das für die vorausgehenden 10 Sekunden ermittelt wird. Sie wird jedoch schneller aktualisiert, um Ände- rungen der Grundfrequenz des Patienten wiederzugeben. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 319 Schnelle alternierende ventrikuläre Bigeminie: 120 Schl./min Bidirektionale Systolen: 90 Schl./min Genauigkeit der Wiedergabe Verfahren A, B, C und D aus ANSI/AAMI EC11:2001 wurden des Eingangssignals für die Feststellung des Gesamtsystemfehlers und des Fre- quenzganges genutzt. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 320: Arrhythmie (Arr)
(Präfix „d“ kennzeichnet berechnete Ableitung) ST-Komplex Länge: 828 ms (–260 bis +568 ms vom Bezugspunkt) ISO-Punkt Einstellungsbereich: Beginn des QRS-Komplexes bis Bezugspunkt (-260 bis 40 ms) Standard: QRS-Beginn –28 ms Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 321: Atmung (Afi)
Vor Nullabgleich: -250 to 600 mmHg (-33,3 bis +79,9 kPa) Nach Nullabgleich: –50 bis +400 mmHg (–6,6 bis +53,3 kPa) 200 mmHg (26,6 kPa) Nullabgleichsbereich Display-Ausgang Vom Benutzer wählbar, 0 bis 8 Hz, 0 bis 16 Hz Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 322: Nicht-Invasiver Blutdruck (Nibp)
Neonatal: 80 mmHg, 5 mmHg (10,7 kPa, 0,66 kPa) Erwachsen: 160 mmHg, 5 mmHg (21,3 kPa, 0,66 kPa) Standardmäßiger Aufpumpdruck Pädiatrisch: 130 mmHg, 5 mmHg (17,3 kPa, 0,66 kPa) Neonatal: 110 mmHg, 5 mmHg (14,7 kPa, 0,66 kPa) Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 323 – Blutdruckwerte werden mittels der oszillometrischen Methode ermittelt und entsprechen den mittels intraarteri- eller Methoden ermittelten Werten innerhalb der von der Association for Advancement of Medical Instrumentation, Electronic Automated Sphygmomanometers (AAMI/ANSI SP-10) vorgeschriebenen Grenzen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 324: Herzzeitvolumen (C.o.)
Masimo rainbow SET MCable: Pulsoxymetrisch gemessene Sauerstoffsättigung (SpO ), Pulsfrequenz (PLS), Perfusions- index (PI), SpHb (Gesamthämoglobin), SpOC (Gesamtsauer- stoffsättigung), SpCO (an Hämoglobin gebundenes Kohlen- monoxid), SpMet (Methämoglobinsättigung), PVI (Plethys- mografie-Variabilitätsindex) Messmethode Absorptions-Spektrofotometrie Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 325 Genauigkeit bei Bewegung 0 bis 69 % keine Angabe 1) 2) 3) 5) 70 bis 100 %, 3 % für: LNCS Inf, LNCS Neo, LNCS NeoPt Neonatal 5 Schl./min PLS-Genauigkeit bei Bewegung Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 326 Die Sensorgenauigkeit ist vom Gewicht des neonatalen Patienten abhängig. Bei einem Gewicht von über 3 kg beträgt die Genauigkeit ±2 %. Bei einem Gewicht zwischen 1 und 3 kg beträgt die Genau- igkeit 3 % (bei Positionierung des Sensors am Fuß). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 327: Nellcor Oximax
2,5 % für: OxiCliq A, OxiCliq P, OxiCliq N, OxiCliq I 3 % für: D-YS, DS100A, Oxi-A/N, Oxi-P/I 3,5 % für: D-YS mit D-YSE-Ohrclip oder D-YSPD-Spot-Clip 80 bis 100 %, 3,5 % für: OxiMax MaxR Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 328 Die Genauigkeit der Pulsfrequenz wurde an gesunden erwachsenen Freiwilligen in einer induzierten Hypoxie-Studie im Bereich von 70 bis 100 % SpO mit einem Labor-CO-Oxymeter und einem EKG- Monitor. Die Abweichung entspricht dem vom EKG-Monitor gemessenen Pulsfrequenzwert ±1 A Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 329: Kohlendioxid-Konzentrationen (Co 2 )
Der restliche Bias-Fehler bei Umgebungsdrücken zwischen 570 und 1100 mbar liegt unter 2 % des Messwerts (entsprechend 2 % relativ), wobei in diesem Fehler auch Fehler der Fremdgaskompensation eingeschlossen sind O, He, Xe). Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 330: Temperatur
Sensorgenauigkeit 2,5 s Durchschnittliche Aktualisierungszeit Reaktionszeit 23 bis 44 °C (73,4 bis 111,2 °F) 0,2 °C (0,4 °F) binnen 150 s Schutzgrad gegen elektrischen Schlag: Typ CF Defibrillationsschutz Gemäß IEC 60601-1 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 331: Elektromagnetische Verträglichkeit
Prüfanforderungen erfüllt, ist dies kei- ne Garantie für einen störungsfreien Betrieb. Je „ungestörter“ die elektrische Umgebung, desto besser. Im Allgemeinen ist die Wahrscheinlichkeit von Interferenzen umso geringer, je größer der Abstand zwischen elektrischen Geräten ist. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 332 (IEC 61000-4-4) sprechen. 2 kV Stromstöße in Wech- Gleichtaktspannung: Die Qualität der Versorgungsspan- 2 kV 1 kV selstromleitungen nung sollte typischer Geschäfts- (IEC 61000-4-5) Differenzbetrieb: oder Krankenhausumgebung ent- 1 kV sprechen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 333 Abfall 95 %, 5 s stalliert und geladen sind. Stellen Sie sicher, dass die Betriebsdauer der Batterien über der Dauer der erwarteten Stromunterbrechung liegt oder stellen Sie eine zusätzli- che, unterbrechungsfreie Strom- quelle bereit. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 334 Bestandsaufnahme (Site Survey) sollten in jedem Frequenzbereich unter der Konformitätsstufe liegen Störungen können in der Umge- bung von Geräten auftreten, die mit dem folgenden Symbol gekenn- zeichnet sind: Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 335 Betrieb sicherzustellen. Bei ungewöhnlichem Verhalten sind ggf. zusätzliche Maßnahmen wie Änderung der Ausrichtung oder des Standorts des Geräts erforderlich. Im Frequenzbereich von 150 kHz bis 80 MHz sollten die Feldstärken unter 3 V/m liegen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 336 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 337 Anzeige, autom. Drehen ....48 Anzeigen aller EKG-Ableitungen ..131 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 338 Leitungsisolationsgeräte ....136 Bildschirmlayout ......47 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 339 Funktionen der Remote-Ansicht ... . 42 Wedge-Druck ..... . 221 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 340 Kontinuierlicher Modus ein/aus ..207 M540 im Einzelplatzmodus ....37 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 341 Priorität (Alarmmeldungen) ....260 Problemlösung ......260 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 342 Tonquelle, auswählen ....174 Vorbereitung des Patienten ... 170 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 343 Vorderseite ......25 Vorkonfigurierte Notfalleinstellungen ..107 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 344 Überprüfen von Ereignissen ....103 Übersicht über die Grundsätze des Monitoring mit dem M540 ....36 Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 345 Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Infinity Acute Care System – Infinity M540 VG2...
Seite 346 Gerät vorgesehen. Diese Anweisung dient nur zur Information unserer Kunden und wird nur auf Anfrage der Kunden aktualisiert oder ausgetauscht. Der Infinity Acute Care System Infinity M540 Richtlinie 93/42/EWG entspricht der Richtlinie 99/5/EG über Funkanla- für Medizinprodukte gen und Telekommunikationseinrichtungen.

Dräger Infinity M540 Gebrauchsanweisung

Quicklinks

Kapitel

Verwandte Anleitungen für Dräger Infinity M540

Inhaltszusammenfassung für Dräger Infinity M540
