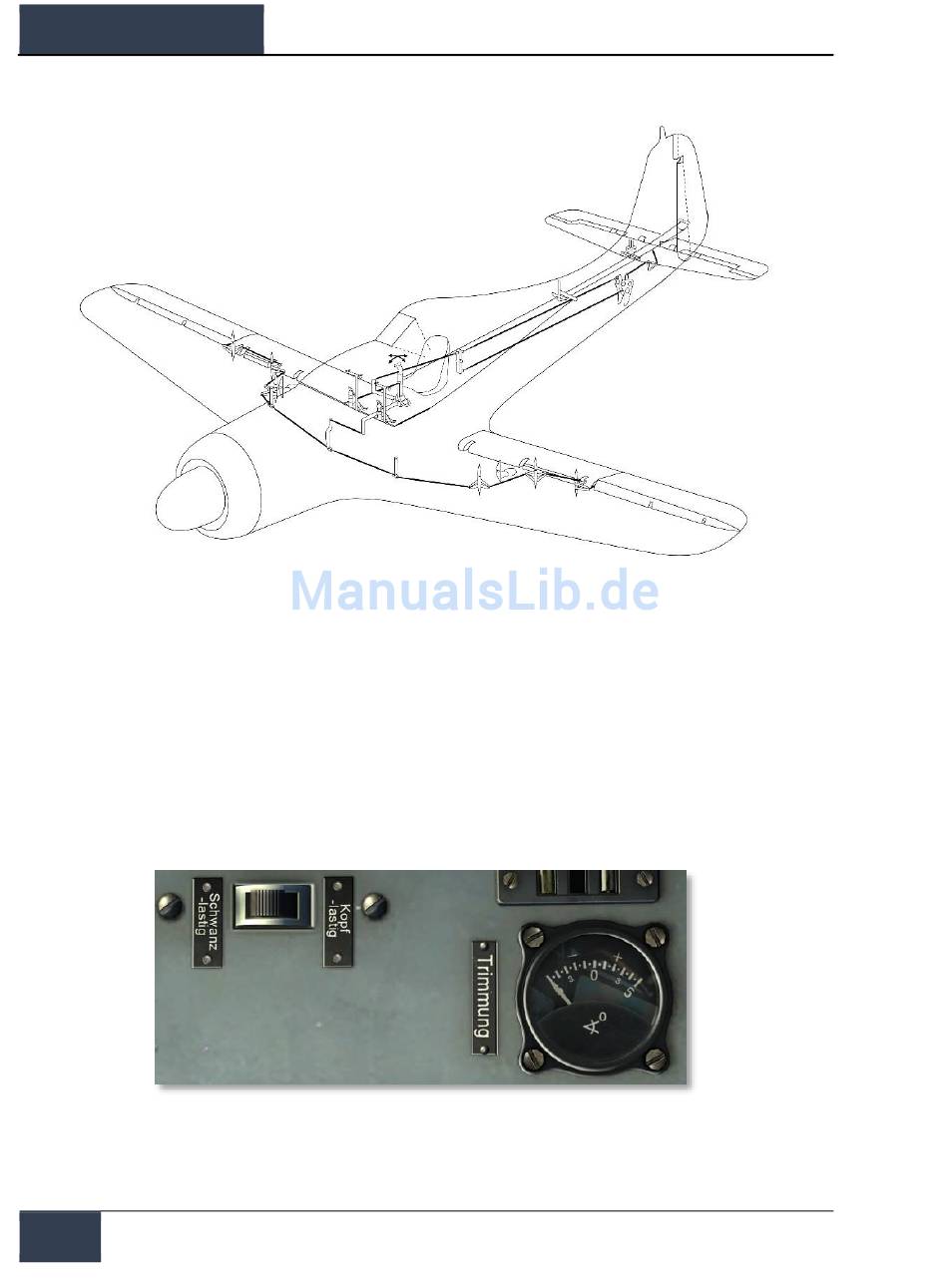

Abb. 10: Fw 190 D-9 Flugzeugsteuerung
Die freitragende Höhenflosse ist eine Leichtmetallkonstruktion mit einem durchgehenden Holm. Die
Flosse ist beiderseits am Seitenflossenholm drehbar gelagert. Der dritte Lagerpunkt an der Flossennase
ist zum Ausgleich von Lastigkeitsänderungen während des Fluges verstellbar. Die Verstellung erfolgt
durch einen Elektromotor über einen Spindeltrieb, der am oberen Anlenkbeschlag der Flossennase
angreift.
Die Betätigung der Flossenverstellung erfolgt durch federbelasteten Schalter in der linken Gerätebank
im Cockpit. Der Motor läuft während der Schalter gedrückt gehalten wird und bis an den Begrenzer
einer Stellung. Die aktuell eingesteuerte Stellung der Höhenflosse kann im dafür vorgesehenen
Anzeiger in der linken Gerätebank abgelesen werden.
Abb. 11: Höhenflossen Trimmschalter und Positionsanzeiger
22
FLUGZEUGÜBERSICHT
