GERÄTEBESCHREIBUNG
4.4.1.6

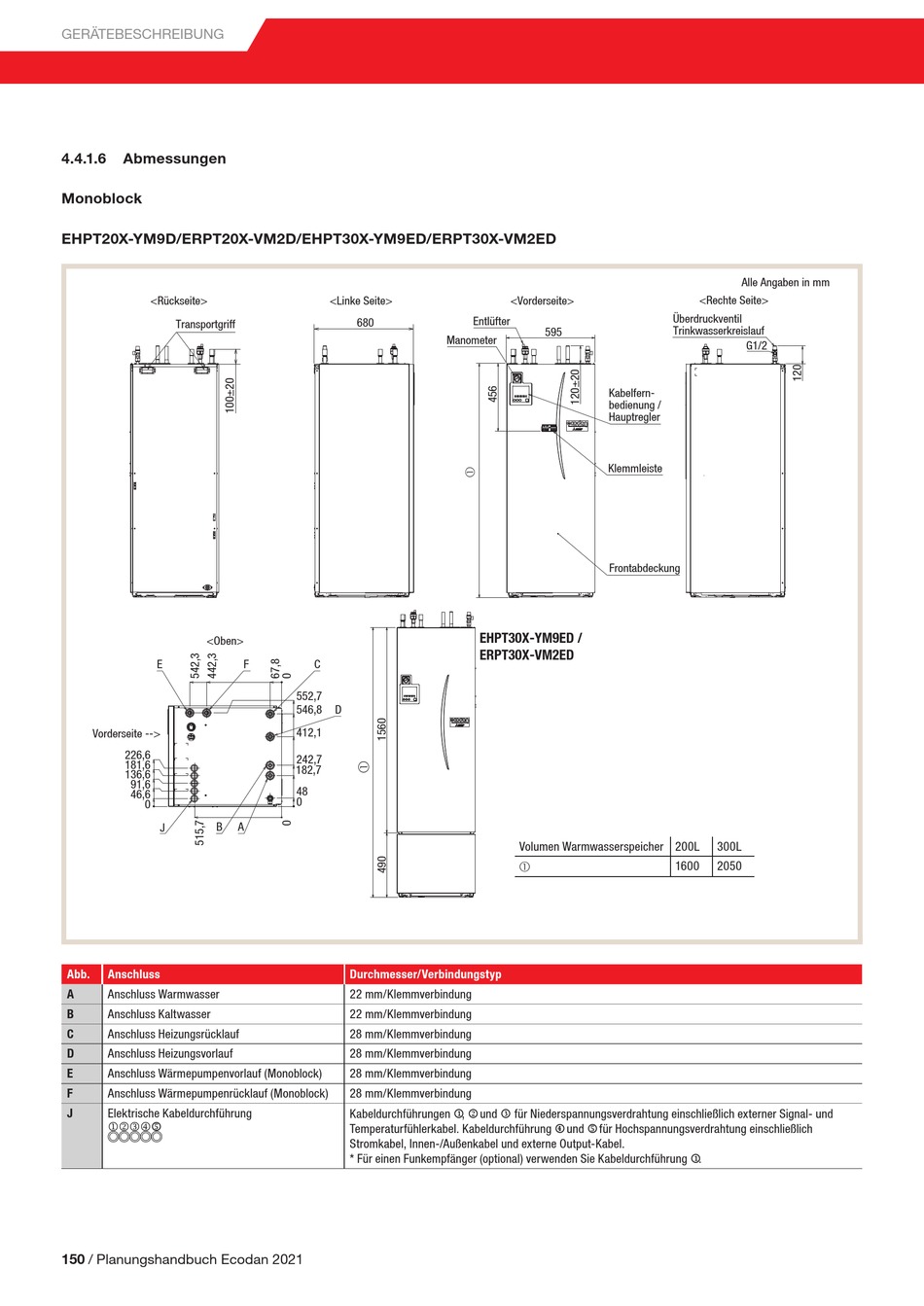

Abmessungen

Monoblock
EHPT20X-YM9D/ERPT20X-VM2D/EHPT30X-YM9ED/ERPT30X-VM2ED
<Rückseite>
Transportgriff
<Oben>
E
Vorderseite -->
226,6
181,6
136,6
91,6
46,6
0
B
J
Abb. Anschluss
A Anschluss Warmwasser
B Anschluss Kaltwasser
C
Anschluss Heizungsrücklauf
D Anschluss Heizungsvorlauf
E
Anschluss Wärmepumpenvorlauf (Monoblock)
F Anschluss Wärmepumpenrücklauf (Monoblock)
J Elektrische Kabeldurchführung
n
150 / Planungshandbuch Ecodan 2021
<Linke Seite>
680
F C
552,7
D
546,8
412,1
242,7
182,7
48
0
A
Durchmesser/Verbindungstyp
22 mm/Klemmverbindung
22 mm/Klemmverbindung
28 mm/Klemmverbindung
28 mm/Klemmverbindung
28 mm/Klemmverbindung
28 mm/Klemmverbindung
Kabeldurchführungen  ,  und  für Niederspannungsverdrahtung einschließlich externer Signal- und
Temperaturfühlerkabel. Kabeldurchführung  und n für Hochspannungsverdrahtung einschließlich
Stromkabel, Innen-/Außenkabel und externe Output-Kabel.
* Für einen Funkempfänger (optional) verwenden Sie Kabeldurchführung  .
<Vorderseite>
Entlüfter
595
Manometer
Kabelfern-
bedienung /
Hauptregler
Klemmleiste
Frontabdeckung
EHPT30X-YM9ED /
ERPT30X-VM2ED
Volumen Warmwasserspeicher 200L
1
Alle Angaben in mm
<Rechte Seite>
Überdruckventil
Trinkwasserkreislauf
G1/2
300L
1600 2050
