LEDs am Controller

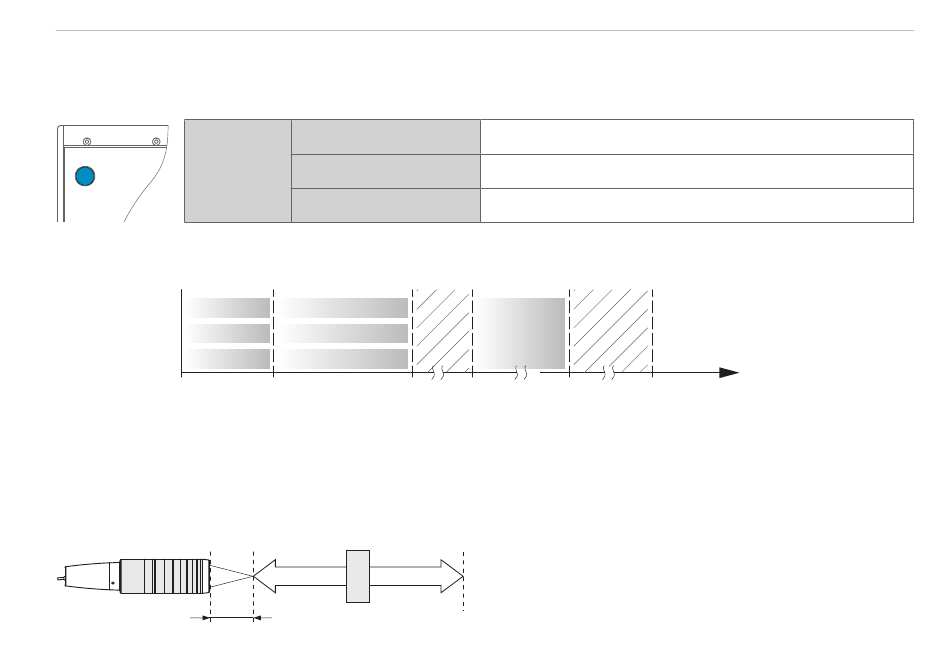

Taste Multifunction
Die Taste Multifunction am Controller ist mehrfach belegt. Ab Werk ist die Taste mit der Funktion Dunkelabgleich
belegt.
Funktion 1
Funktion 2
Multifunction
Die Funktionen können den einzelnen Zeitfenstern zugeordnet werden. Alle Zeitintervalle werden über Blinken/Leuch-
ten der LED's angezeigt.
Funktion 1
Dunkelkorrektur
Mastern
LED
0
Betätigungsdauer Taste Multifunction
Ab Werk ist die Taste Multifunction mit einer Tastensperre belegt, die 5 min nach Einschalten des Controllers
beginnt.
Messbereichsanfang
Für jeden Sensor muss ein Grundabstand (MBA) zum Messobjekt eingehalten werden.
Sensor
MBA
confocalDT 2421 / 2422
Dunkelkorrektur
Mastern, Reset Mastern
LED
Funktion 2
2 sec
5 sec
Messobjekt
Startet die Dunkelkorrektur für Sensor 1 oder Sensor 2
Startet bzw. beendet eine Mastermessung der gewählten Signale
Ein-/Ausschalten der Lichtquelle für Sensor 1 oder Sensor 2
Werks-
einstellung
10 sec
15 sec
Messbereichsanfang (MBA), der kleinste Abstand zwi-
schen Sensorstirnfläche und Messobjekt
Tasten-
sperre
x min
Zeit
