6 Betrieb
DE
74 Technische Änderungen vorbehalten

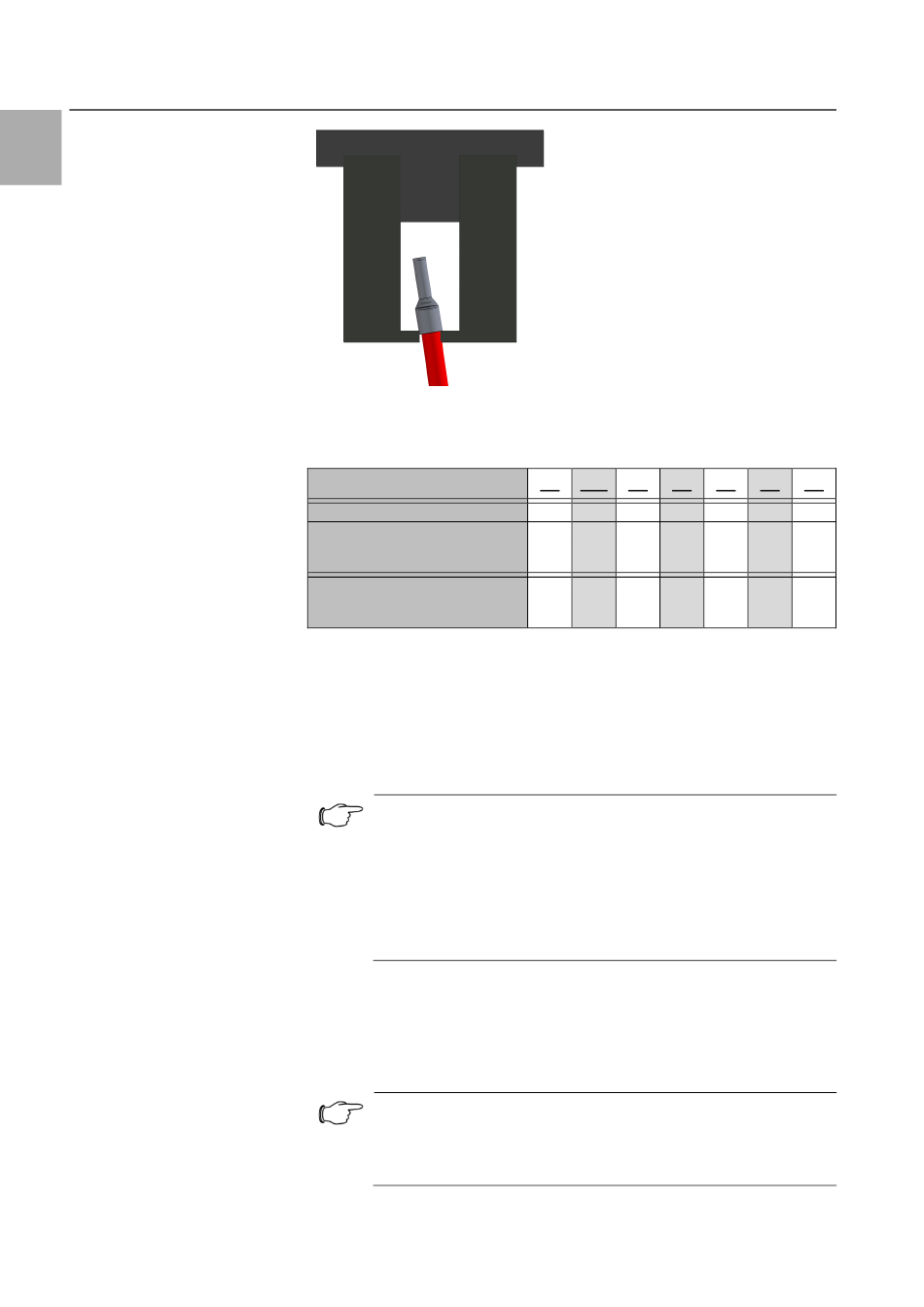

In Abhängigkeit der vorangegangenen Messwerte muss die Schiene für
Drähte anhand der nachfolgenden Tabelle gewählt werden:
Schienentyp
Nennspaltmaß Schiene [mm]
Drahtdurchmesser max. [mm]
bei Kragendurchmesser min.
[mm]
Drahtdurchmesser min. [mm]
bei Kragendurchmesser min.
[mm]
6.4.2
Drähte konfektionieren
1. Drähte rüsten
(siehe 3.3.10.2 „Einzug Drahtmagazinkonfiguration")
Bei manuell erstellten Aufträgen müssen Drähte vor dem Anlegen des Auf-
trages gerüstet sein. Beim Laden eines Drahtsatzes kann das Rüsten auch
während dem Laden des Auftrages erfolgen.
Hinweis:
Drähte mit schlechteren Biegeeigenschaften, in der Regel jene
mit höherem Querschnitt, sollten im mittleren Wire Storage plat-
ziert und möglichst gerade zur Maschine zugeführt werden, um
reibungsbedingte Störungen an den Umlenkrollen zu vermeiden.
Drähte im Bereich der Drahtzuführung sollten sich nicht über-
kreuzen. Überkreuzte Drähte sollten von Zeit zu Zeit entwirrt
werden.
2. Schienen vorbereiten
Drahtschienenmagazin ggf. leeren und für den vorgesehenen Auftrag vo-
raussichtlich erforderliche Drahtschienen in die Maschine einsetzen und ein-
lesen (siehe Abschnitt 3.3.7 „Konfiguration der Schienen" für weitere Infor-
mationen über das Rüsten der Drahtschienen).
Hinweis:
Für einen möglichst störungsfreien Betrieb der Maschine wird
empfohlen, Drahtschienen nach Durchmesser sortiert zu bestü-
cken und Drähte nach dieser Sortierung zu konfektionieren.
(Symbolbild)
0,5
0,75
1,0
1,5
2,60
2,80
3,15
3,50
2,19
2,39
2,69
3,29
2,80
3,00
3,35
3,70
1,80
2,20
2,40
2,70
3,20
3,40
3,90
4,25
2,5
4,0
6,0
4,20
4,80
5,30
4,20
4,60
5,10
4,40
5,00
5,50
3,30
4,00
4,50
5,30
5,80
6,20
Rittal Wire Terminal
