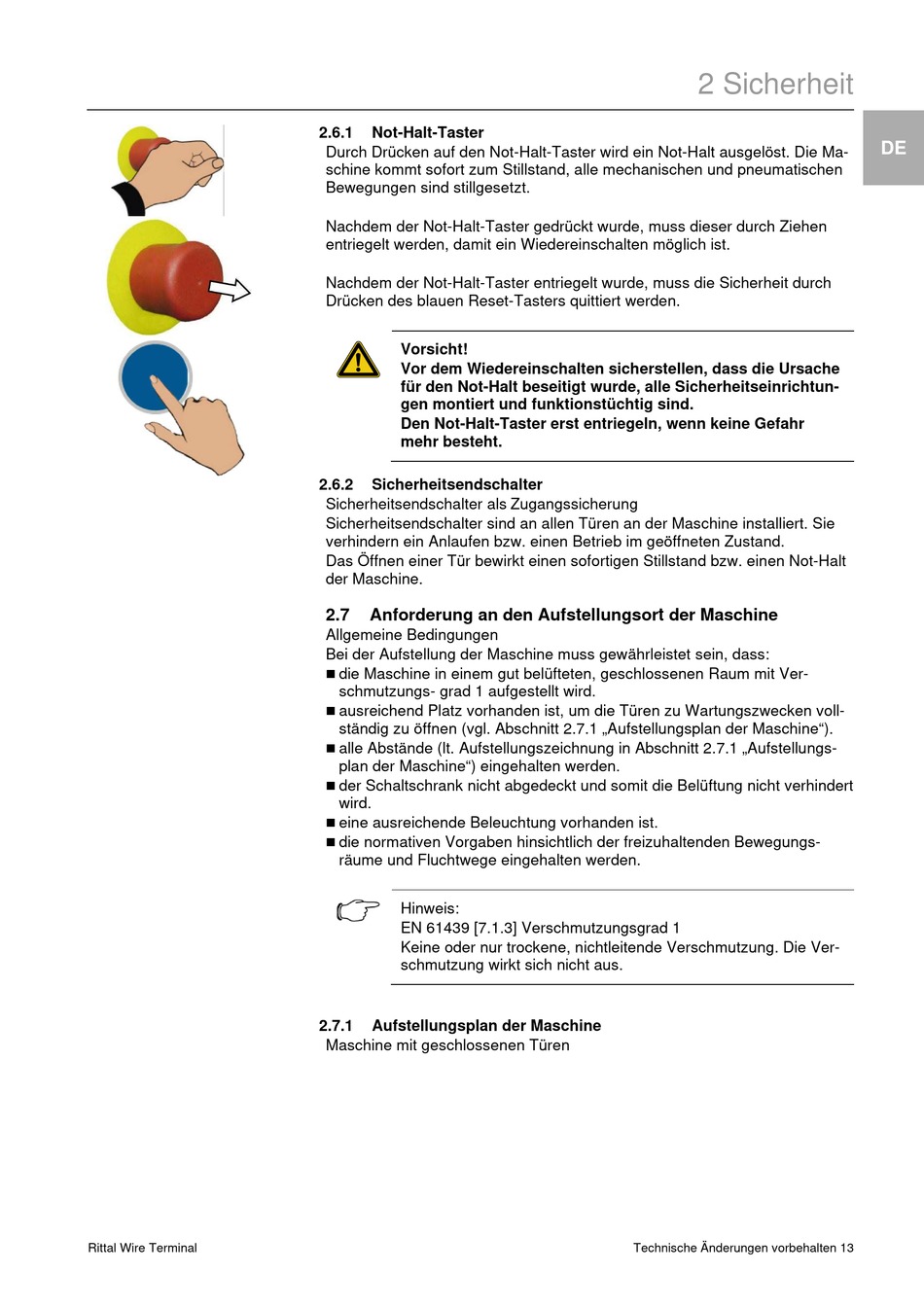

Not-Halt-Taster

Durch Drücken auf den Not-Halt-Taster wird ein Not-Halt ausgelöst. Die Ma-
schine kommt sofort zum Stillstand, alle mechanischen und pneumatischen
Bewegungen sind stillgesetzt.
Nachdem der Not-Halt-Taster gedrückt wurde, muss dieser durch Ziehen
entriegelt werden, damit ein Wiedereinschalten möglich ist.
Nachdem der Not-Halt-Taster entriegelt wurde, muss die Sicherheit durch
Drücken des blauen Reset-Tasters quittiert werden.
Vorsicht!
Vor dem Wiedereinschalten sicherstellen, dass die Ursache
für den Not-Halt beseitigt wurde, alle Sicherheitseinrichtun-
gen montiert und funktionstüchtig sind.
Den Not-Halt-Taster erst entriegeln, wenn keine Gefahr
mehr besteht.
2.6.2

Sicherheitsendschalter

Sicherheitsendschalter als Zugangssicherung
Sicherheitsendschalter sind an allen Türen an der Maschine installiert. Sie
verhindern ein Anlaufen bzw. einen Betrieb im geöffneten Zustand.
Das Öffnen einer Tür bewirkt einen sofortigen Stillstand bzw. einen Not-Halt
der Maschine.
2.7

Anforderung an den Aufstellungsort der Maschine

Allgemeine Bedingungen
Bei der Aufstellung der Maschine muss gewährleistet sein, dass:
die Maschine in einem gut belüfteten, geschlossenen Raum mit Ver-

schmutzungs- grad 1 aufgestellt wird.
ausreichend Platz vorhanden ist, um die Türen zu Wartungszwecken voll-

ständig zu öffnen (vgl. Abschnitt 2.7.1 „Aufstellungsplan der Maschine").
alle Abstände (lt. Aufstellungszeichnung in Abschnitt 2.7.1 „Aufstellungs-

plan der Maschine") eingehalten werden.
der Schaltschrank nicht abgedeckt und somit die Belüftung nicht verhindert

wird.
eine ausreichende Beleuchtung vorhanden ist.

die normativen Vorgaben hinsichtlich der freizuhaltenden Bewegungs-

räume und Fluchtwege eingehalten werden.
Hinweis:
EN 61439 [7.1.3] Verschmutzungsgrad 1
Keine oder nur trockene, nichtleitende Verschmutzung. Die Ver-
schmutzung wirkt sich nicht aus.
2.7.1

Aufstellungsplan der Maschine

Maschine mit geschlossenen Türen
