3 Funktionsbeschreibung
DE
28 Technische Änderungen vorbehalten

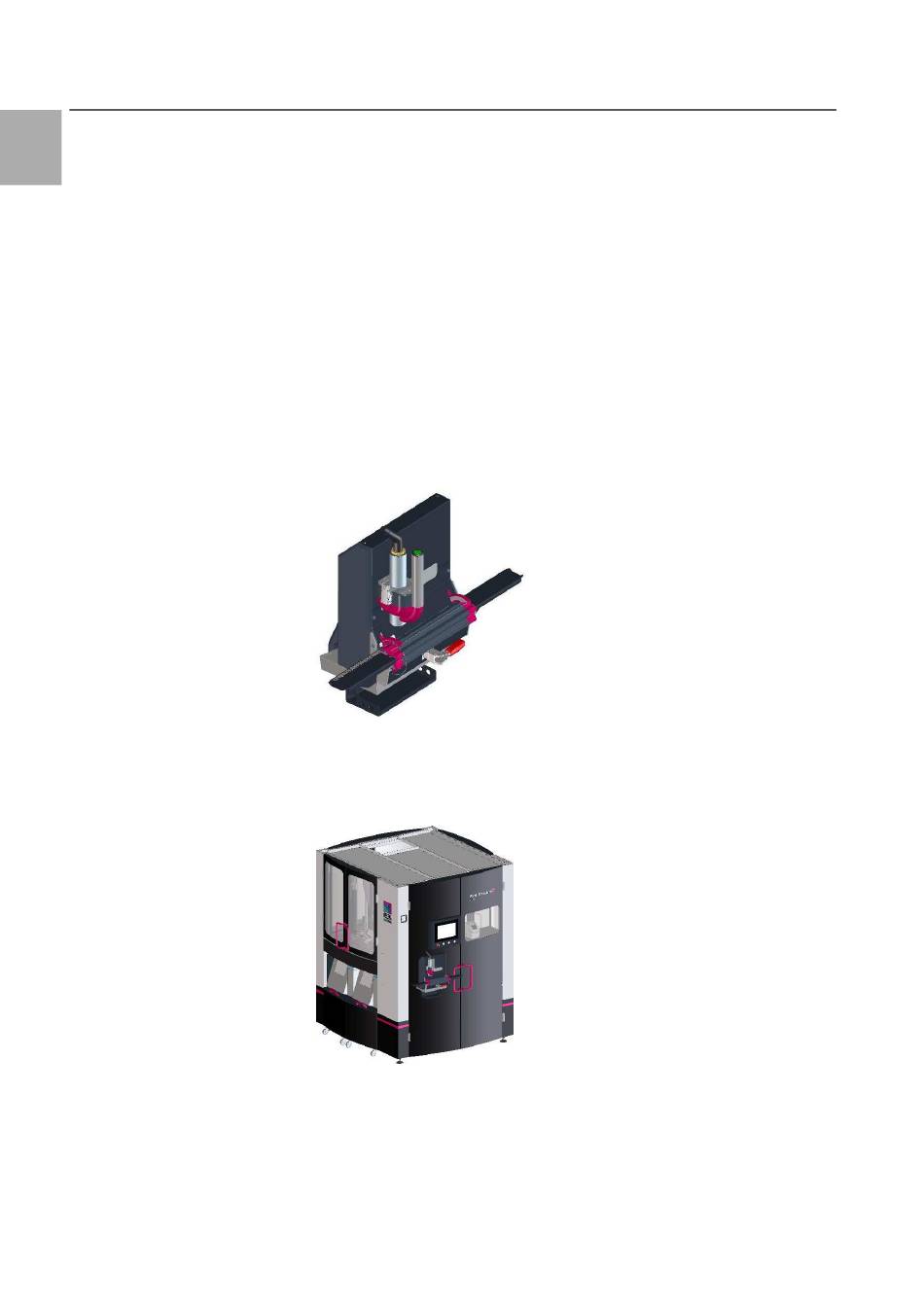

3.2.13 Zusatzmodul Wire Printer (optional) A5000_00
Der Zusatzmodul Wire Printer ermöglicht eine manuelle Bedruckung von
Werkstücken, auch von solchen die nicht automatisch in der Maschine ver-
arbeitet werden können. Der Zusatzmodul Wire Printer ist als zusätzliche
Option für das Wire Terminal verfügbar und kann an der Vorderseite der Ma-
schine montiert werden, wenn die Maschine dafür vorbereitet ist.
Ein Druckkopf des Wire Terminal muss dazu per Schnellverschluss aus der
Maschine herausgenommen und in das Zusatzmodul Wire Printer eingesetzt
werden.
Für unterschiedliche Werkstücke steht eine Fünffachaufnahme (kurz: Revol-
ver) zur Verfügung. Vier Stellungen decken verschiedene Durchmesserbe-
reiche runder Werkstücke ab, die fünfte Stellung kann Flachmaterial aufneh-
men (siehe Abschnitt 3.1.3„Zusatzmodul Wire Printer (optional)" für genau-
ere Angaben)
Das Werkstück kann mittels federbelasteter Spanner in der Aufnahme fixiert
werden. Die Spanner werden durch einen Hebel unterhalb des Revolvers
wie folgt betätigt: „Offen-Stellung" (Hebel ganz links), „Schwimmstellung"
(Hebel mittig), Klemmung geschlossen (Hebel ganz rechts)
Beachten Sie die Gefahrenhinweise und Arbeitsabläufe im Kapitel „Arbeiten
mit der Maschine", Punkt 6.4.3 „Zusatzmodul Wire Printer (optional)"
3.2.14 Verkleidung A1500_00
Die Maschinenumhausung mit inkludierter Bedieneinheit ermöglicht einen
vierseitigen Maschinenzugang über sicherheitsschalterüberwachte Doppel-
flügeltüren. Die Verkleidung bildet gleichzeitig den Schutzzaun um die Ma-
schine und verhindert den Zugang im laufenden Betrieb.
3.2.15 Bedieneinheit A1900_00
Auf der Bedieneinheit, die sich an der linken Tür der Maschinen-Vorderseite
befindet, sind das Display und die Taster für die Steuerung der Maschine
angebracht. An der Rückseite der Bedieneinheit (Tür-Innenseite) befindet
sich eine RJ45-Buchse als Wartungsschnittstelle für Servicetechniker.
Rittal Wire Terminal
