3 Funktionsbeschreibung
DE
22 Technische Änderungen vorbehalten
3.2.4

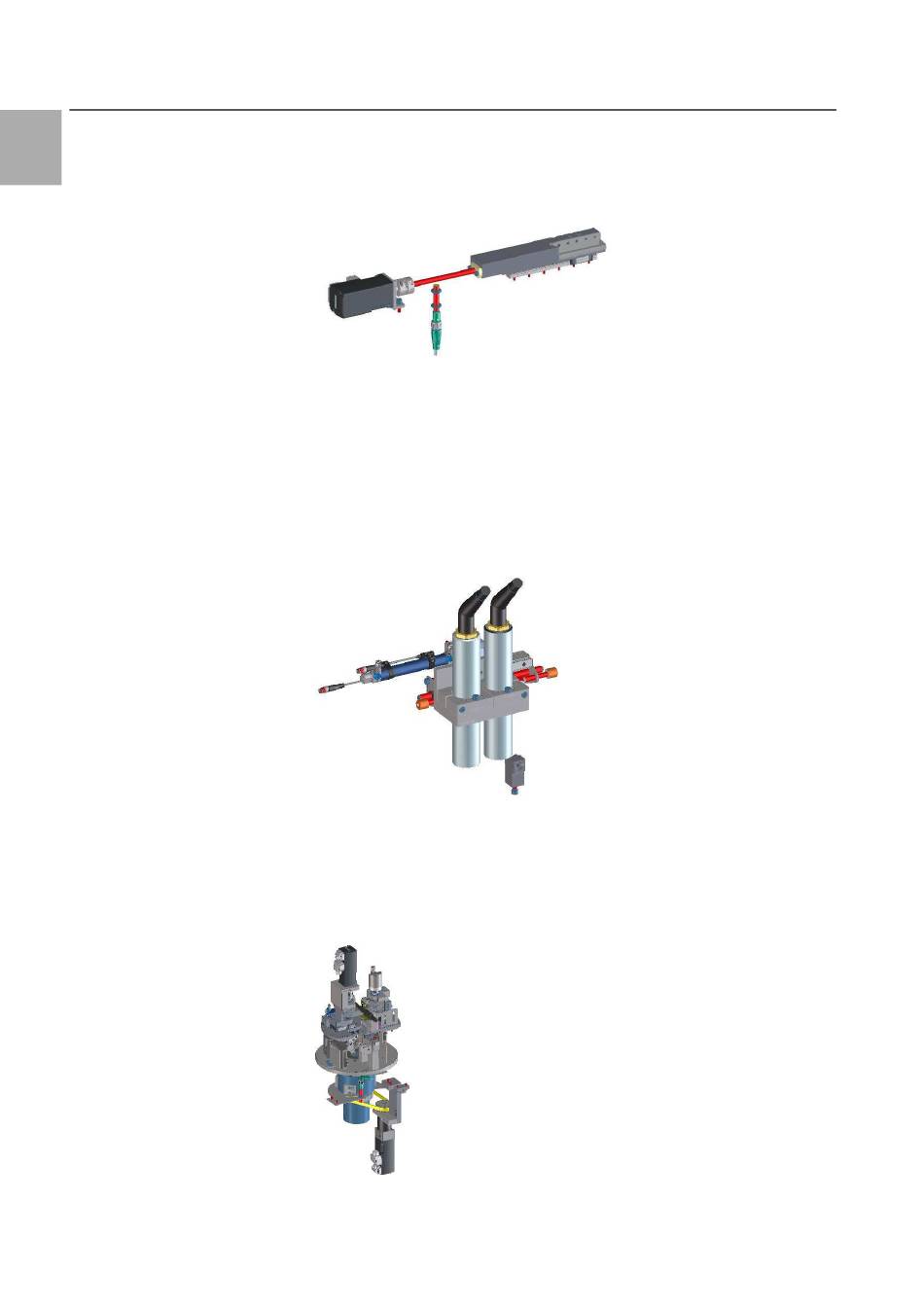

Drahtzentrierung A0400_00
Die für den Beschriftungsvorgang nötige Zentrierung des Drahtes erfolgt
über eine verstellbare Drahtführung, die anhand des Draht-Außendurchmes-
sers automatisch positioniert wird. Die Drahtführung enthält zusätzlich eine
Auffangschale für den beim Druckvorgang entstehenden Sprühnebel.
3.2.5
Beschriftungseinheit A0500_00
Die Bedruckung des Drahtes erfolgt, je nach Bestellumfang, mit einem oder
zwei Druckköpfen. Die Druckköpfe werden wahlweise, in Abhängigkeit der
gewählten Druckfarbe, pneumatisch positioniert.
Bei bestellter Maschinenoption „Zusatzmodul Wire Printer" können die
Druckköpfe dank Schnellspannverschlüssen einfach aus dem Halter ent-
nommen werden.
Welcher Druckkopf sich an welcher Position befindet, muss softwareseitig
eingegeben werden (siehe 3.3.10.7 „Druckerkonfiguration")
3.2.6
Dreheinheit A0600_00
Die Dreheinheit übernimmt den Draht, sobald dieser abgeschnitten ist, und
ist in der Lage den Draht zur beidseitigen Endenbearbeitung dem Endenbe-
arbeitungsaggregat zu zuführen.
Im Zentrum der Dreheinheit befindet sich der Drahtvorschub für das Bewe-
gen des Drahtes innerhalb der Maschine.
