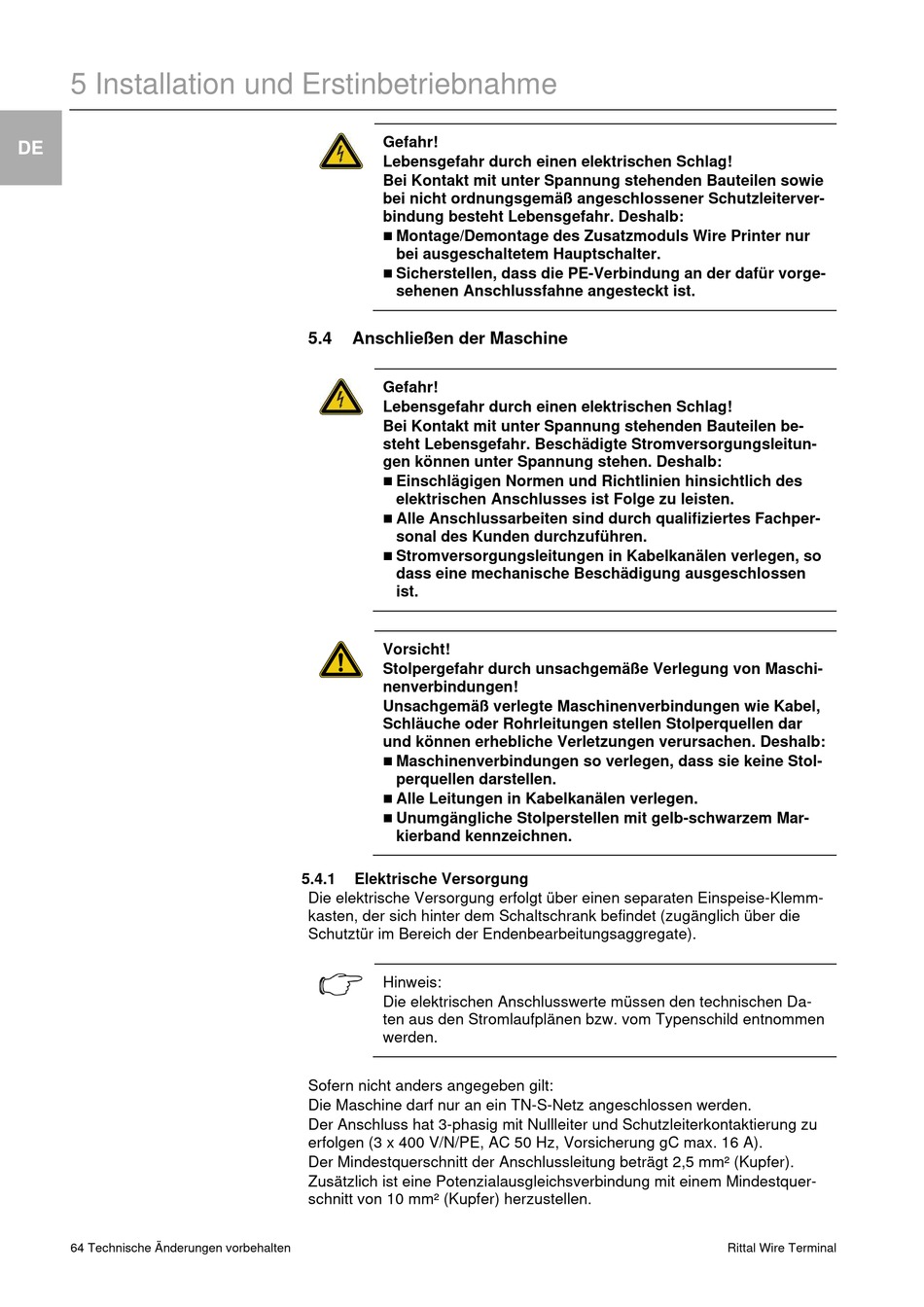

5 Installation und Erstinbetriebnahme
DE
64 Technische Änderungen vorbehalten
Gefahr!
Lebensgefahr durch einen elektrischen Schlag!
Bei Kontakt mit unter Spannung stehenden Bauteilen sowie
bei nicht ordnungsgemäß angeschlossener Schutzleiterver-
bindung besteht Lebensgefahr. Deshalb:
Montage/Demontage des Zusatzmoduls Wire Printer nur
bei ausgeschaltetem Hauptschalter.
Sicherstellen, dass die PE-Verbindung an der dafür vorge-
sehenen Anschlussfahne angesteckt ist.
5.4
Anschließen der Maschine
Gefahr!
Lebensgefahr durch einen elektrischen Schlag!
Bei Kontakt mit unter Spannung stehenden Bauteilen be-
steht Lebensgefahr. Beschädigte Stromversorgungsleitun-
gen können unter Spannung stehen. Deshalb:
Einschlägigen Normen und Richtlinien hinsichtlich des
elektrischen Anschlusses ist Folge zu leisten.
Alle Anschlussarbeiten sind durch qualifiziertes Fachper-
sonal des Kunden durchzuführen.
Stromversorgungsleitungen in Kabelkanälen verlegen, so
dass eine mechanische Beschädigung ausgeschlossen
ist.
Vorsicht!
Stolpergefahr durch unsachgemäße Verlegung von Maschi-
nenverbindungen!
Unsachgemäß verlegte Maschinenverbindungen wie Kabel,
Schläuche oder Rohrleitungen stellen Stolperquellen dar
und können erhebliche Verletzungen verursachen. Deshalb:
Maschinenverbindungen so verlegen, dass sie keine Stol-
perquellen darstellen.
Alle Leitungen in Kabelkanälen verlegen.
Unumgängliche Stolperstellen mit gelb-schwarzem Mar-
kierband kennzeichnen.
5.4.1
Elektrische Versorgung
Die elektrische Versorgung erfolgt über einen separaten Einspeise-Klemm-
kasten, der sich hinter dem Schaltschrank befindet (zugänglich über die
Schutztür im Bereich der Endenbearbeitungsaggregate).
Hinweis:
Die elektrischen Anschlusswerte müssen den technischen Da-
ten aus den Stromlaufplänen bzw. vom Typenschild entnommen
werden.
Sofern nicht anders angegeben gilt:
Die Maschine darf nur an ein TN-S-Netz angeschlossen werden.
Der Anschluss hat 3-phasig mit Nullleiter und Schutzleiterkontaktierung zu
erfolgen (3 x 400 V/N/PE, AC 50 Hz, Vorsicherung gC max. 16 A).
Der Mindestquerschnitt der Anschlussleitung beträgt 2,5 mm² (Kupfer).
Zusätzlich ist eine Potenzialausgleichsverbindung mit einem Mindestquer-
schnitt von 10 mm² (Kupfer) herzustellen.
Rittal Wire Terminal
