Rittal Wire Terminal
Mögliche Optionen in Abhängigkeit der verfügbaren, in der Automatenkonfi-
guration konfigurierten Endenbearbeitung, sowie von den konfigurierten Be-
arbeitungsmarken. Beispiele:
Keine Endenbearbeitung: Es wird nur abgelängt bzw. abgelängt und be-
druckt. Vollabzug 8 mm und Vollabzug 10 mm: Das Drahtende wird um die
angegebene Länge abisoliert.
AEH 8 mm und 10 mm: Das Drahtende wird abisoliert und mit einer Aderen-
dhülse in der angegebenen Länge versehen.
Bearbeitungsmarke:
Die Taste „Auswahl ändern" wechselt die Ansicht zwischen Endenbearbei-
tung und Bearbeitungsmarken. (Nähere Informationen im Abschnitt 3.3.10.8
„Bearbeitungsmarken")
Hinweis:
Wenn nur an einem Drahtende eine Aderendhülse benötigt wird,
empfiehlt sich die Endenbearbeitung an der Position „Quelle"
vorzunehmen, um die Ablage des Drahtes im Schienensystem
dennoch zu ermöglichen.
Hinweis:
Werden Drähte nicht mit einer Aderendhülse versehen, werden
diese automatisch abgeworfen, unabhängig vom gewählten Ziel.

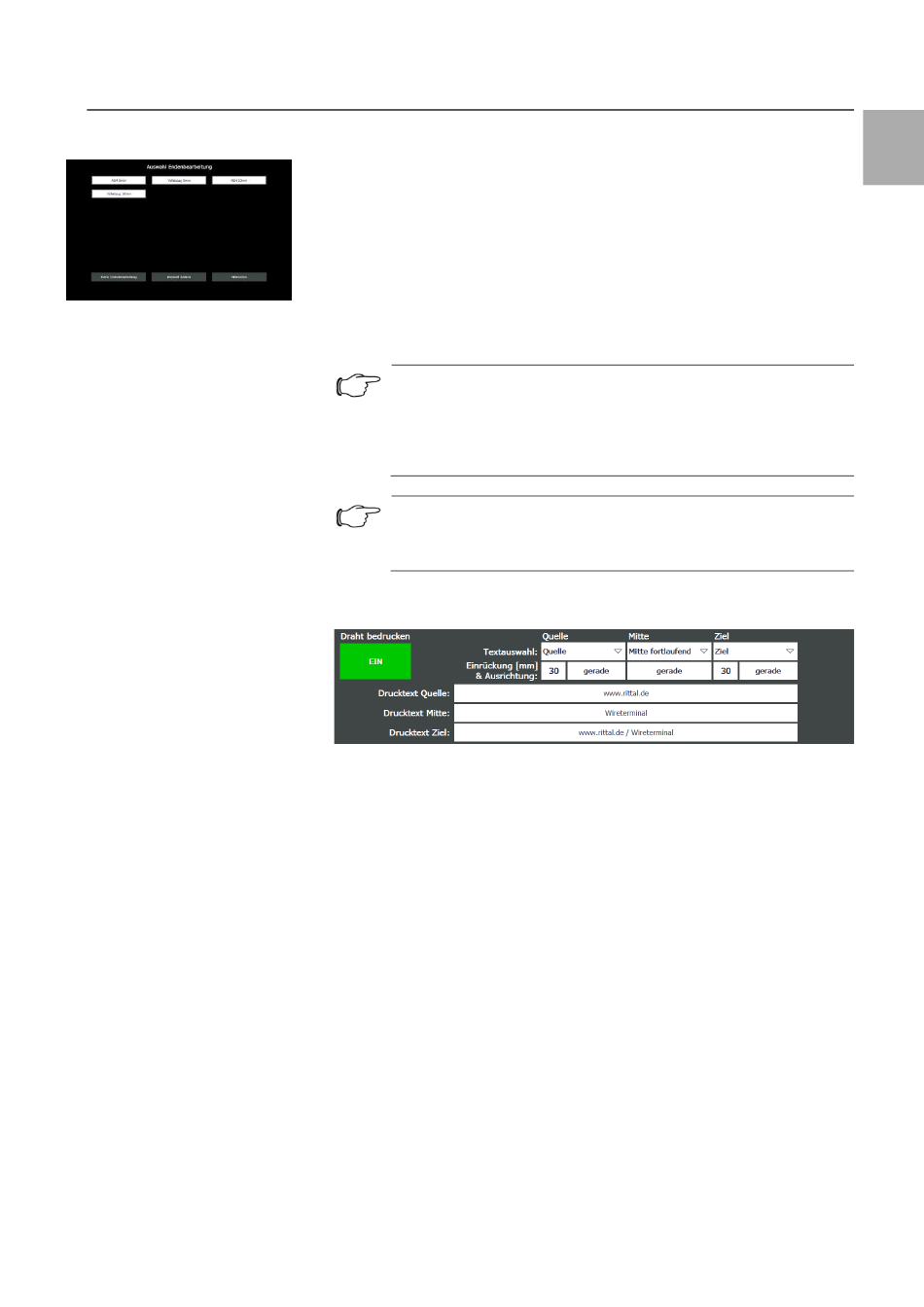

Draht bedrucken
Konfiguration des Drucktextes und Positionierung am Draht.
Quelle:
Drucktext am Drahtanfang unter Berücksichtigung der Einrückung (Stan-
dard: 30 mm). Der Text kann gerade oder um 180° gedreht aufgedruckt wer-
den. Mögliche Optionen:
Kein Druck: kein Drucktext an dieser Position.
Kombiniert: Drucktext Quelle und Drucktext Ziel werden durch ein Trennzei-
chen („/") getrennt und angedruckt.
Quelle: Drucktext Quelle wird gedruckt.
Mitte: Drucktext Mitte wird gedruckt.
Ziel: Drucktext Ziel wird gedruckt.
Mitte:
Drucktext in der Drahtmitte bzw. fortlaufend (wiederkehrend) über die ge-
samte Drahtlänge.
Kein Druck: kein Drucktext an dieser Position.
Kombiniert: Drucktext Quelle und Drucktext Ziel werden durch ein Trennzei-
chen („/") getrennt und angedruckt. Wird „Kombiniert" an der Position Mitte
ausgewählt, wird der Text fortlaufend, wiederkehrend über die volle Draht-
länge angedruckt.
Quelle: Drucktext Quelle wird gedruckt.
Mitte fortlaufend: Drucktext Mitte wird fortlaufend, wiederkehrend über die
volle Drahtlänge angedruckt.
Mitte einmal: Drucktext Mitte wird einmalig, in der Drahtmitte angedruckt.
Ziel: Drucktext Ziel wird gedruckt
3 Funktionsbeschreibung
Technische Änderungen vorbehalten 39
