Funktionen

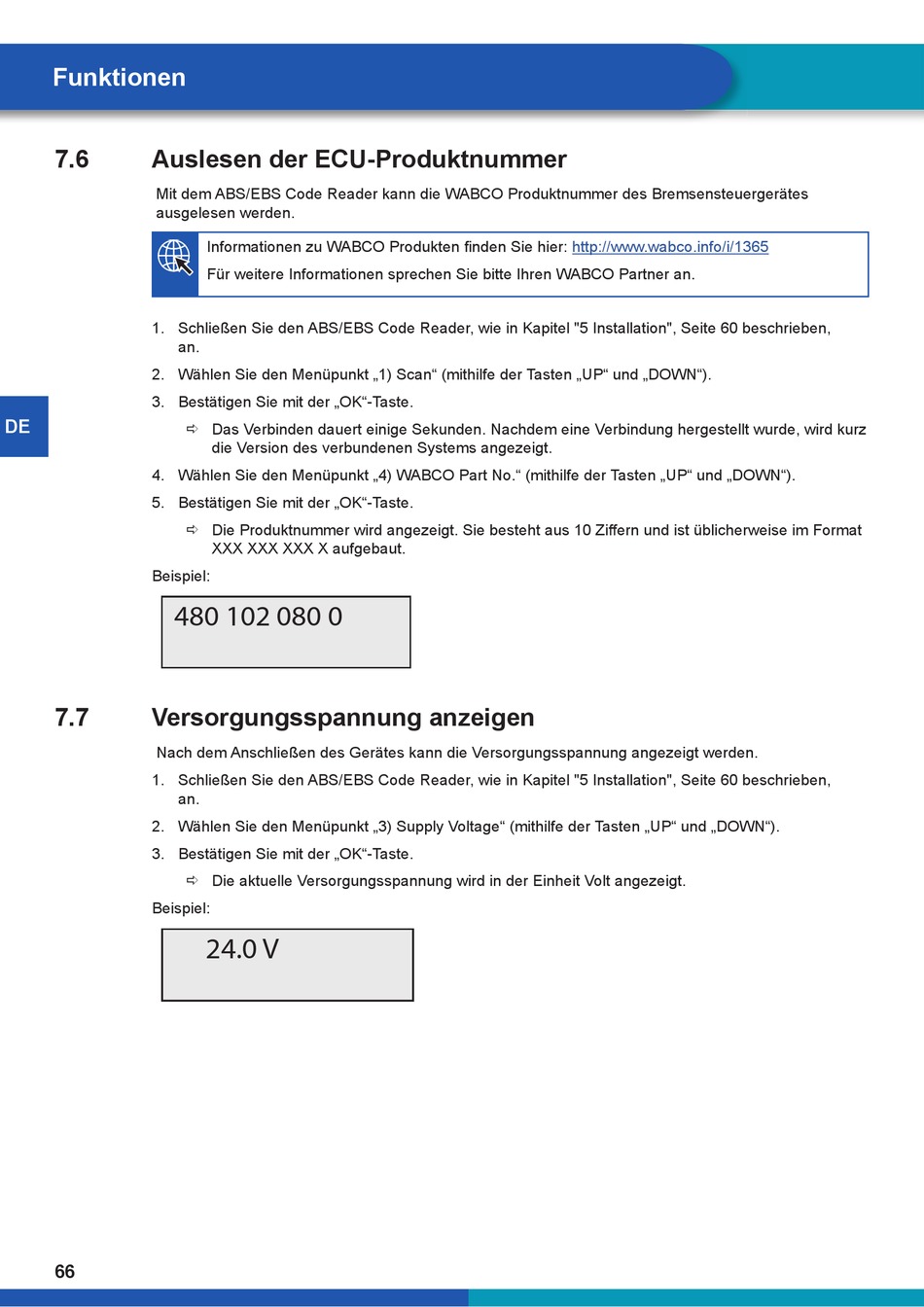

7.6
Auslesen der ECU-Produktnummer
Mit dem ABS/EBS Code Reader kann die WABCO Produktnummer des Bremsensteuergerätes
ausgelesen werden.
1. Schließen Sie den ABS/EBS Code Reader, wie in Kapitel "5 Installation", Seite 60 beschrieben,
an.
2. Wählen Sie den Menüpunkt „1) Scan" (mithilfe der Tasten „UP" und „DOWN").
3. Bestätigen Sie mit der „OK"-Taste.
DE
4. Wählen Sie den Menüpunkt „4) WABCO Part No." (mithilfe der Tasten „UP" und „DOWN").
5. Bestätigen Sie mit der „OK"-Taste.
Beispiel:
480 102 080 0
7.7
Versorgungsspannung anzeigen
Nach dem Anschließen des Gerätes kann die Versorgungsspannung angezeigt werden.
1. Schließen Sie den ABS/EBS Code Reader, wie in Kapitel "5 Installation", Seite 60 beschrieben,
an.
2. Wählen Sie den Menüpunkt „3) Supply Voltage" (mithilfe der Tasten „UP" und „DOWN").
3. Bestätigen Sie mit der „OK"-Taste.
Beispiel:
66
Informationen zu WABCO Produkten fi nden Sie hier:
Für weitere Informationen sprechen Sie bitte Ihren WABCO Partner an.
Das Verbinden dauert einige Sekunden. Nachdem eine Verbindung hergestellt wurde, wird kurz
die Version des verbundenen Systems angezeigt.
Die Produktnummer wird angezeigt. Sie besteht aus 10 Ziff ern und ist üblicherweise im Format
XXX XXX XXX X aufgebaut.
Die aktuelle Versorgungsspannung wird in der Einheit Volt angezeigt.
24.0 V
http://www.wabco.info/i/1365
