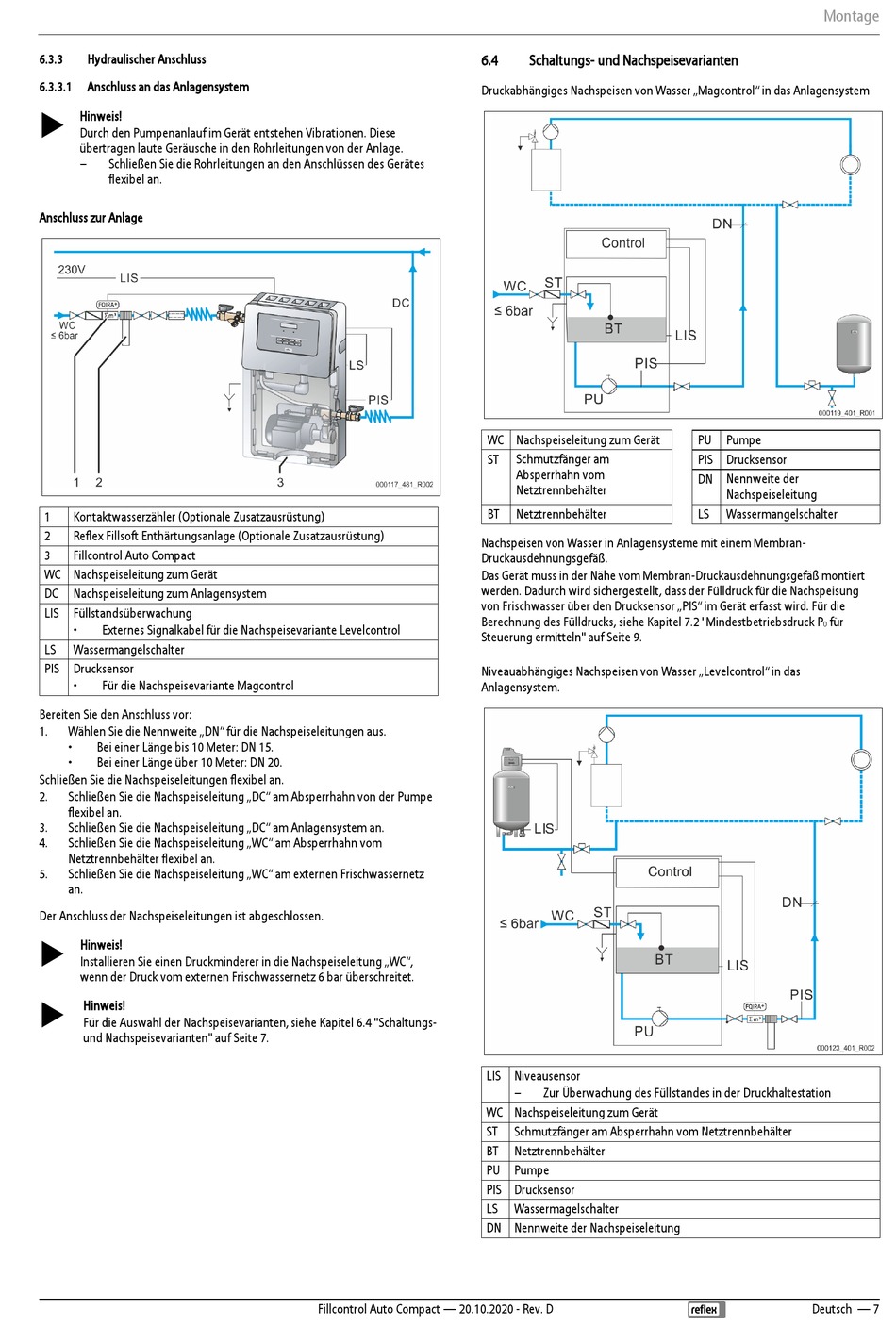

6.3.3

Hydraulischer Anschluss

6.3.3.1

Anschluss an das Anlagensystem


Hinweis!
Durch den Pumpenanlauf im Gerät entstehen Vibrationen. Diese
übertragen laute Geräusche in den Rohrleitungen von der Anlage.
Schließen Sie die Rohrleitungen an den Anschlüssen des Gerätes
flexibel an.
Anschluss zur Anlage
1
Kontaktwasserzähler (Optionale Zusatzausrüstung)
2
Reflex Fillsoft Enthärtungsanlage (Optionale Zusatzausrüstung)
3
Fillcontrol Auto Compact
WC Nachspeiseleitung zum Gerät
DC
Nachspeiseleitung zum Anlagensystem
LIS
Füllstandsüberwachung
Externes Signalkabel für die Nachspeisevariante Levelcontrol
LS
Wassermangelschalter
PIS Drucksensor
Für die Nachspeisevariante Magcontrol
Bereiten Sie den Anschluss vor:
1.
Wählen Sie die Nennweite „DN" für die Nachspeiseleitungen aus.
Bei einer Länge bis 10 Meter: DN 15.
Bei einer Länge über 10 Meter: DN 20.
Schließen Sie die Nachspeiseleitungen flexibel an.
2.
Schließen Sie die Nachspeiseleitung „DC" am Absperrhahn von der Pumpe
flexibel an.
3.
Schließen Sie die Nachspeiseleitung „DC" am Anlagensystem an.
4.
Schließen Sie die Nachspeiseleitung „WC" am Absperrhahn vom
Netztrennbehälter flexibel an.
5.
Schließen Sie die Nachspeiseleitung „WC" am externen Frischwassernetz
an.
Der Anschluss der Nachspeiseleitungen ist abgeschlossen.

Hinweis!
Installieren Sie einen Druckminderer in die Nachspeiseleitung „WC",
wenn der Druck vom externen Frischwassernetz 6 bar überschreitet.

Hinweis!
Für die Auswahl der Nachspeisevarianten, siehe Kapitel 6.4 "Schaltungs-
und Nachspeisevarianten" auf Seite 7.
6.4
Druckabhängiges Nachspeisen von Wasser „Magcontrol" in das Anlagensystem
WC Nachspeiseleitung zum Gerät
ST
BT
Nachspeisen von Wasser in Anlagensysteme mit einem Membran-
Druckausdehnungsgefäß.
Das Gerät muss in der Nähe vom Membran-Druckausdehnungsgefäß montiert
werden. Dadurch wird sichergestellt, dass der Fülldruck für die Nachspeisung
von Frischwasser über den Drucksensor „PIS" im Gerät erfasst wird. Für die
Berechnung des Fülldrucks, siehe Kapitel 7.2 "Mindestbetriebsdruck P
Steuerung ermitteln" auf Seite 9.
Niveauabhängiges Nachspeisen von Wasser „Levelcontrol" in das
Anlagensystem.
LIS Niveausensor
WC Nachspeiseleitung zum Gerät
ST
BT
PU Pumpe
PIS Drucksensor
LS

DN Nennweite der Nachspeiseleitung

Fillcontrol Auto Compact — 20.10.2020 - Rev. D

Schaltungs- und Nachspeisevarianten

Schmutzfänger am
Absperrhahn vom
Netztrennbehälter
Netztrennbehälter
Zur Überwachung des Füllstandes in der Druckhaltestation
Schmutzfänger am Absperrhahn vom Netztrennbehälter
Netztrennbehälter
Wassermagelschalter
Montage
PU
Pumpe
PIS Drucksensor
DN Nennweite der
Nachspeiseleitung
LS
Wassermangelschalter
für
0
Deutsch — 7
