5 Methoden
Analog Zero
Zero (Null) Zieht den von der Basislinie eingegeben Wert ab. Wählen Sie entweder On (Ein),
um Null auf den aktuellen Signalwert einzustellen, oder geben Sie eine Zahl zwischen -500.000
und +500.000 als Sollwert für die Subtraktion von der Basislinie ein.
Dies wird verwendet, um eine erhöhte Basislinie oder einen Nullpunktabgleich zu korrigieren.
Eine gängige Vorgehensweise ist es, eine Verschiebung der Basislinie zu korrigieren, wenn
diese als Ergebnis des Betriebs eines Ventils vorliegt. Nach der Nullstellung entspricht das
analoge Ausgangssignal dem Wert der Parameterliste minus dem Null-Sollwert.
Null kann als Laufzeitereignis programmiert werden. Einzelheiten finden Sie in „Ereignisse".
Analogbereich
Range (Bereich) Skaliert vom Detektor eingehende Daten.
Der Bereich (Range) wird auch als Gewinn (Gain), Skalierung (Scaling) oder Sizing bezeichnet.
Dabei werden die Daten, die vom Detektor zu den analogen Signalschaltkreisen kommen,
kalibriert, um eine Überlastung der Schaltkreise (Klemme) zu verhindern. Mit Range (Bereich)
werden alle Analogsignale skaliert.

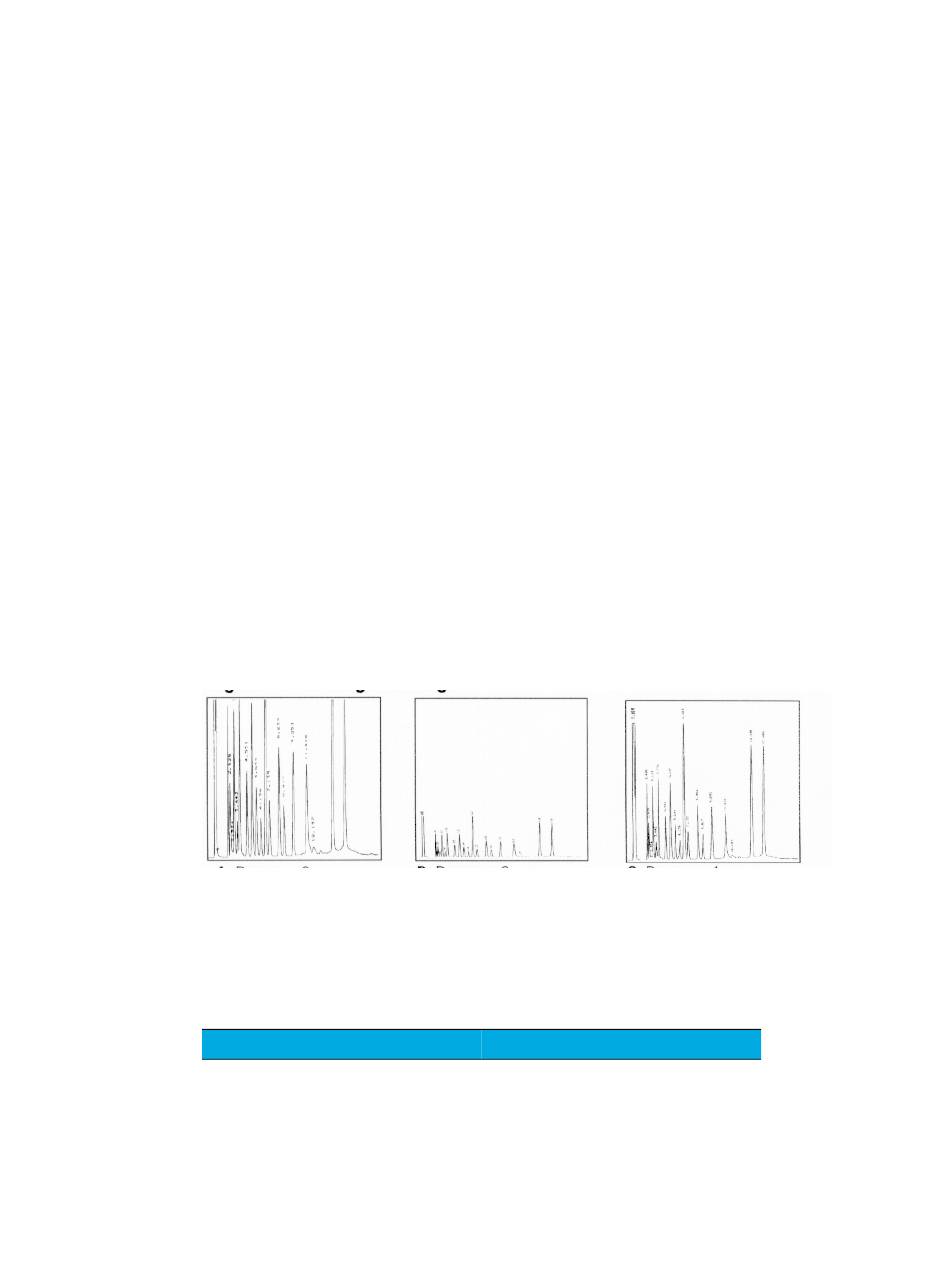

Wenn ein Chromatogramm wie A oder B in der nachfolgenden Abbildung aussieht, müssen die
Daten skaliert werden (wie in C), damit alle Peaks auf dem Papier zu sehen sind.
Gültige Sollwerte liegen zwischen 0 und 13 und entsprechen 2
Sollwert um 1 geändert, ändert sich die Höhe des Chromatogramms um den Faktor 2. Dies
wird in den folgenden Chromatogrammen veranschaulicht. Verwenden Sie den
kleinstmöglichen Wert, um Integrationsfehler minimieren.
Es gibt Grenzen für verwendbare Bereichseinstellungen für manche Detektoren. In der Tabelle
werden gültige Bereichssollwerte nach Detektor aufgezählt.
Tabelle 11 Bereichsgrenzen
Detektor
FID
SPD
FFD+
WLD
Benutzerhandbuch
A: Bereich = 0 B: Bereich = 3
Verwendbare Bereichseinstellungen (2
0 bis 13
0 bis 13
0 bis 13
0 bis 6
0 13
(= 1) bis 2 (= 8192). Wird ein
C: Bereich = 1
