5 Methoden
Die internen Ventiltreiber
Ventiltreiber 1, 2, 3 und 4 werden üblicherweise zur Steuerung von pneumatisch betriebenen
Ventilen im Ventilgehäuse verwendet. Die Verkabelung dieser Treiber besteht aus einer Reihe
von Anschlüssen im Inneren der rechten Abdeckung des GC.
Pneumatisch betriebene Ventile werden durch Magnetspulen gesteuert, die in der Nähe der
Anschlüsse angebracht sind, die den Fluss von Luft zu den Ventilstellgliedern steuern.

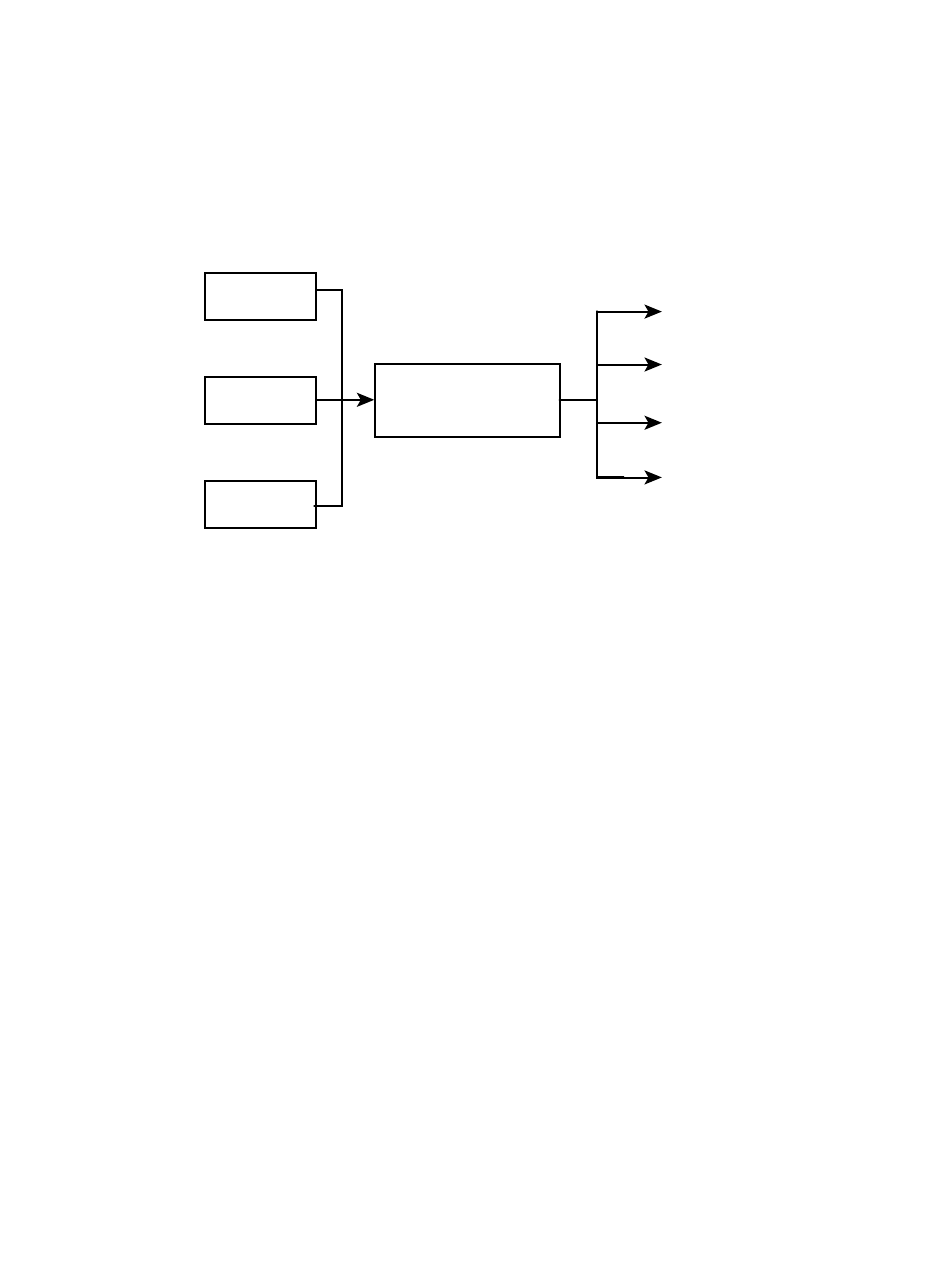

Oberfläche
Lauftabelle
Zeittabelle
Zwischen der Position eines Ventils im Ventilgehäuse und dem Treiber, der es steuert, besteht
kein direkter Zusammenhang. Dies hängt davon ab, wie die Magnetspulen verkabelt und die
Stellglieder konfiguriert sind.
Manuelle Ventile müssen von Hand umgeschaltet werden und werden beheizt oder nicht
beheizt.

Ventiltypen

Mögliche Ventiltypen:
Probenventil Zwei-Positions-Ventil (Laden und Injizieren). In der Ladeposition fließt ein
externer Probenstrom durch einen angeschlossenen (Gasprobe) oder internen (Flüssigprobe)
Kreislauf und als Abfall hinaus. In der Injizierposition wird der gefüllte Probenkreislauf in den
Trägergasstrom eingefügt. Wenn das Ventil vom Laden zum Injizieren umschaltet, beginnt es
eine Analyse, sofern nicht bereits eine durchgeführt wird. Siehe Beispiel auf
Schaltventil Zwei-Positions-Ventil mit vier, sechs oder mehr Anschlüssen. Diese
Mehrzweckventile werden für Aufgaben wie Säulenauswahl, Säulenisolierung und viele weitere
verwendet.
Anderer Kann jeder beliebige Typ sein.
Nicht installiert In dieser Position ist kein Ventil installiert.
Benutzerhandbuch
Browser-
oder
Interne Ventiltreiber
oder
(1, 2, 3, und 4)
Anschluss
V1
Anschluss
V2
Anschluss
V3
Anschluss
V4
Seite 82.
81
