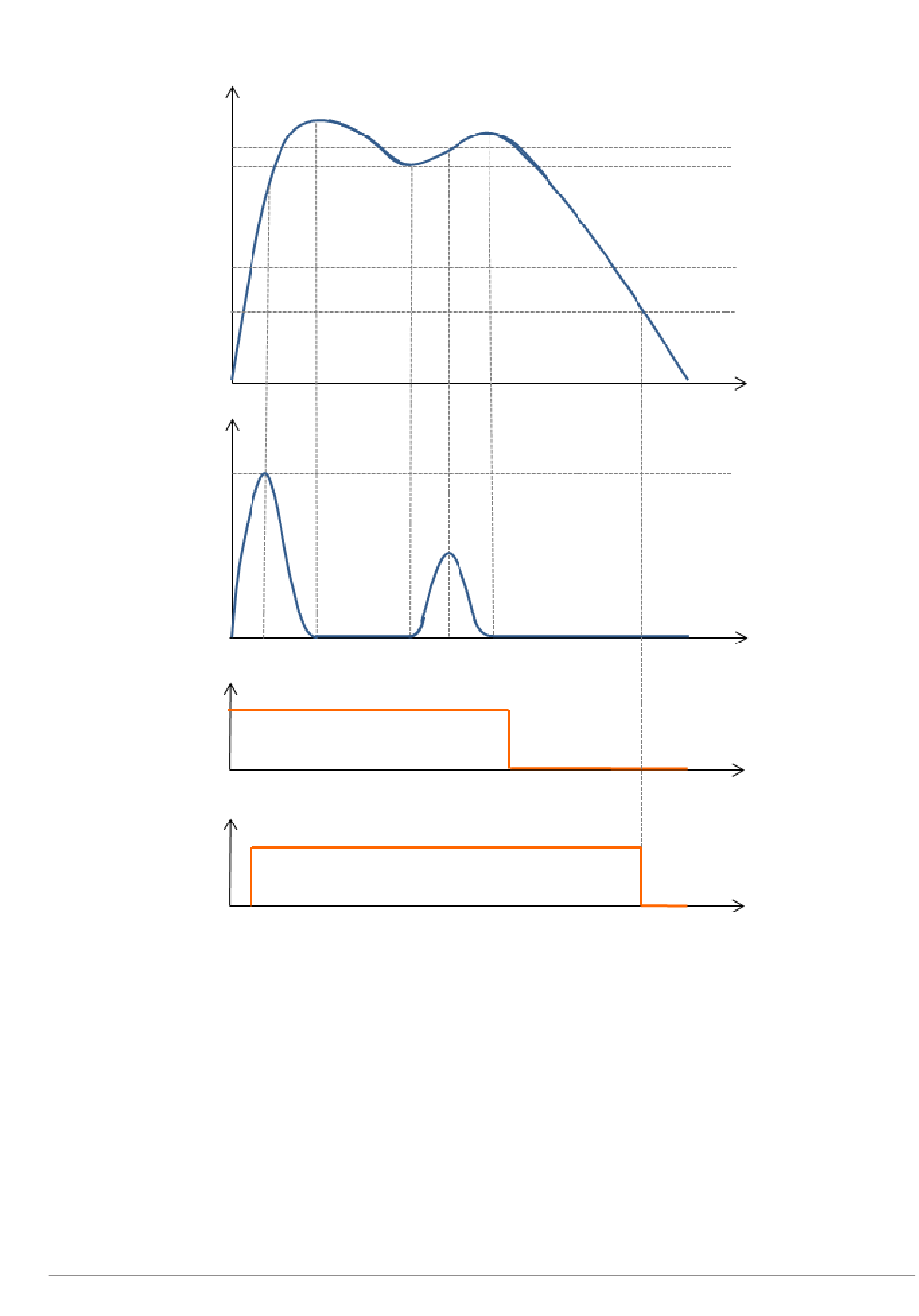

Das folgende Diagramm zeigt die Funktion der Regelung.
Vakuum
SP1
SP1 - 10 mbar
SP2
SP1 - 20 mbar
Drehzahl
Pumpe
100%
Saugen
EIN
AUS
OUT1
EIN
AUS
Dabei wird der Ausgang OUT1 der Teilekontrolle bei Erreichen des Grenzwerts SP2 aktiviert. Wird der Grenzwert
SP2 - 20 mbar unterschritten wird der Ausgang deaktiviert.
5.6 Systemvakuum überwachen und Regelungswert anzeigen
Die ECBPM verfügt über einen integrierten Vakuum-Sensor zur Überwachung des aktuellen Systemvakuums. Durch
Betätigung einer kapazitiven Taste wird der aktuelle Schaltpunkt SP2 über dem "Anzeigefeld Vakuum" angezeigt.
Der Schaltpunkt SP2 wird über die segmentierte Anzeige im Frontbereich angezeigt und über die kapazitiven
Taster eingestellt.
Die Grenzwerte werden bei der Regelungsfunktion zur Regelung der Pumpendrehzahl herangezogen.
