3.2.3 LED Zustandsanzeigen
Über die integrierten LED-Zustandsanzeigen werden die aktuellen Prozesszustände angezeigt.
Die ECBPM verfügt über zwei LED Bereiche zur Zustandsanzeige.
Die folgende Tabelle erläutert die Bedeutung der LED's:

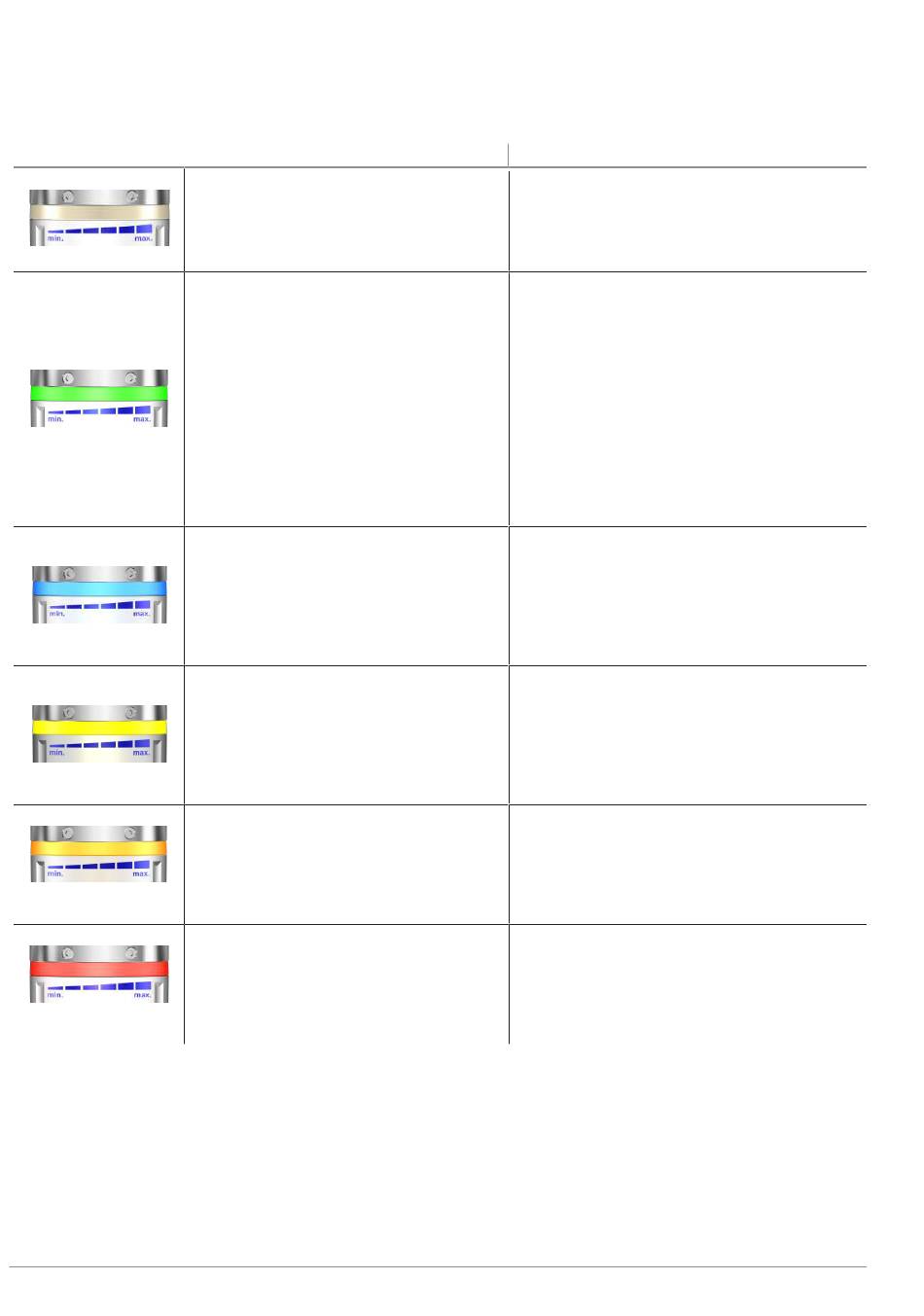

LED's Statusanzeige 360°
8 / 25
Alle Lichter sind aus.
Grünes Licht leuchtet konstant, reduziert
Grünes Licht leuchtet konstant, hell
Blaues Licht, umlaufen
Blaues Licht, blinkend
Gelbes Licht, das Abschnitt für Abschnitt
leuchtet
Pulsierendes gelbes Licht
Oranges Licht leuchtet konstant
Oranges Licht, blinkend
Rotes Licht pulsiert
Zustand ECBPM
Keine Versorgungsspannung
Das Gerät ist inaktiv
Grundzustand:
Zustand Teilekontrolle:
Über die Helligkeit der Zustandsleuchte ist
sofort erkennbar, ob der Grenzwert der Teile-
kontrolle über- oder unterschritten ist.
Ready, betriebsbereit,
Vakuum <SP2 (Vakuum kleiner Grenzwert
Teilekontrolle), OUT1 ist deaktiviert
Vakuum-Grenzwert SP2 erreicht, Vakuum
>SP2, Ausgang OUT1 ist aktiviert
Freedrive:
Freie Beweglichkeit des Roboterarms auf eine
neue Position, Ausgang OUT2 wird aktiviert.
Der eingestellte Wert wurde gespeichert.
Auf „Werkseinstellungen zurücksetzen" wird
eingeleitet
Auf „Werkseinstellungen zurücksetzen" wird
ausgeführt
Warnungen liegen vor: Der Vakuum-
Grenzwert wurde im Prozess "Saugen" unter-
schritten.
Eingestellter Wert wurde nicht gespeichert.
1x Fehler Versorgungsspannung
2x Fehler Temperatur
3x Fehler Pumpe
Weiter Informationen hierzu in (> siehe Kap.
Fehlerinformationen, Seite 17)
DE · 30.30.01.02196 · 00 · 01/20
