Quicklinks

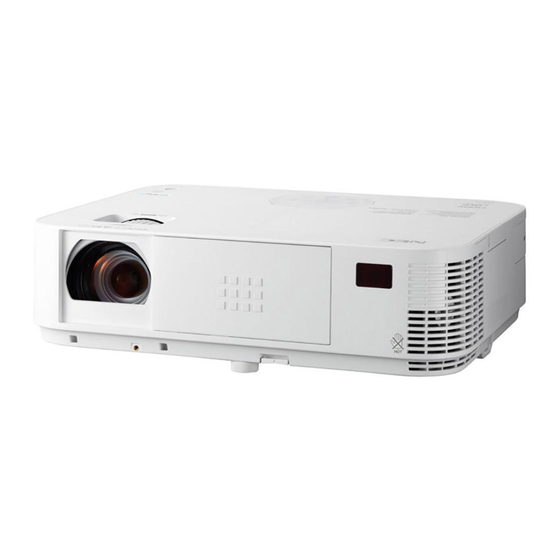

Projektor
M403W/M363W/M323W/
M403X/M363X/M323X/M283X/
M353WS/M303WS/M333XS/
M403H/M323H
Bedienungshandbuch
Der M403W, der M303WS und der M323H werden nicht in Nordame-
rika vertrieben.
Modell Nr.
NP-M403W, NP-M363W, NP-M323W, NP-M403X, NP-M363X, NP-
M323X, NP-M283X, NP-M353WS, NP-M303WS, NP-M333XS, NP-
M403H, NP-M323H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC M323W

Inhaltszusammenfassung für NEC M323W

  • Seite 1 Projektor M403W/M363W/M323W/ M403X/M363X/M323X/M283X/ M353WS/M303WS/M333XS/ M403H/M323H Bedienungshandbuch Der M403W, der M303WS und der M323H werden nicht in Nordame- rika vertrieben. Modell Nr. NP-M403W, NP-M363W, NP-M323W, NP-M403X, NP-M363X, NP- M323X, NP-M283X, NP-M353WS, NP-M303WS, NP-M333XS, NP- M403H, NP-M323H...
  • Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - Im Freien - auf einem instabilen Handwagen, Gestell oder Tisch.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation ge- währleistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand von 10 cm zwischen Wänden und Projektor ein.

  • Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung

    Wichtige Informationen • Wenn der Projektor für langere Zeit nicht verwendet wird, schalten Sie ihn aus und ziehen Sie das Netzkabel ab. • Wenn ein LAN-Kabel verwendet wird (nur Modelle mit dem RJ-45 LAN-Anschluss): Schlieen Sie es aus Sicherheitsgrnden nicht an den Anschluss der Peripheriegerte-Verbindung an, das sie eine zu hohe Spannung fhren knnte.

  • Seite 7: Über Den Modus Große Höhe

    Wichtige Informationen Über den Modus Große Höhe • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß / 1700 Meter oder höher verwenden. Wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß/1700 Meter ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet.

  • Seite 8: Stromsteuerungsfunktion

    Betrachten Sie die 3D-Bilder frontal zur Leinwand. Wenn Sie die Bilder von der Seite betrachten, können Er- müdung oder Augenschmerzen die Folge sein. Modellnummer des WLAN-Geräts Das WLAN-Gerät ist ein optionales Zubehör. Um das entsprechende Modell für Ihre Region zu finden, besuchen Sie bitte die Unternehmenswebsite: URL: http://www.nec-display.com/global/support/index.html...

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang ........................1 ❷ Einführung in Ihren Projektor ..................2 Wir gratulieren Ihnen zur Anschaffung Ihres Projektors ...........2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Handbuch ....................3 Vergleichstabelle der Hauptmerkmale ..............4 ❸...
  • Seite 10 Inhaltsverzeichnis Überprüfen der Energiespar-Wirkung [CO2-MESSER] ..........32 ❺ Ungenehmigte Benutzung des Projektors verhindern [SICHERHEIT] ........33 ❻ Bedienung des Projektors über das Computer-Kabel (VGA) (Virtual Remote Tool) ..36 ❼ Bedienung der Mausfunktionen des Computers über die Fernbedienung des Projektors mit dem USB-Kabel (Mausfernbedienung) ............... 42 ❽...
  • Seite 11 Inhaltsverzeichnis [OPTIONEN(2)] .....................104 [3D] ........................107 Einrichtung des Projektors für eine LAN-Verbindung [VERKABELTES LAN] ..109 Einrichtung des Projektors für eine WLAN-Verbindung (mit dem optionalen USB-WLAN-Adapter) [DRAHTLOSES LAN] ............110 ❼ Menü-Beschreibungen und Funktionen [INFO.] ............112 [VERWENDUNGSDAUER] ...................112 [QUELLE(1)] ......................113 [QUELLE(2)] ......................113 [VERKABELTES LAN] ..................113 [DRAHTLOSES LAN]....................114 [VERSION(1)] .......................114 [VERSION(2)] .......................114...

  • Seite 12: Wichtige Informationen

    • In diesem Handbuch wird hauptsächlich der NP-M403W beschrieben. • Allerdings unterscheidet sich das Aussehen des Projektors ein wenig zwischen M403W, M363W, M323W, M403X, M363X, M323X, M283X, M403H und M323H, für die Erklärungen wird eine Darstellung des Gehäuses von M403W, M363W,...

  • Seite 13: ❷ Einführung In Ihren Projektor

    1. Einführung ❷ Einführung in Ihren Projektor Dieses Kapitel stellt Ihnen Ihren neuen Projektor vor und beschreibt dessen Funktionen und Bedienungselemente. Wir gratulieren Ihnen zur Anschaffung Ihres Projektors Dieser Projektor ist einer der besten zur Zeit auf dem Markt erhältlichen Projektoren. Dieser Projektor ermöglicht Ihnen das Projizieren von scharfen Bildern von bis zu 300 Zoll (150 Zoll für Short-Throw Modelle)(diagonal gemessen) von Ihrem PC oder Mac Computer (Desktop oder Notebook), Ihrem Videorekorder, DVD-Player oder Ihrer Dokumenten- kamera.

  • Seite 14: Zu Diesem Handbuch

    • Software-Programme (User Supportware) auf der mitgelieferten CD-ROM Der gelieferte NEC-Projektor enthält drei Programme: Virtual Remote Tool, Image Express Utility Lite (für Windows/ Mac OS), PC Control Utility Pro 4 (für Windows)/5 (für Mac OS). Image Express Utility Lite (für Windows) kann von einem handelsüblichen USB-Speicher oder einer SD-Karte aus gestartet werden, ohne dass eine Installation auf Ihrem Computer erforderlich ist.

  • Seite 15: Vergleichstabelle Der Hauptmerkmale

    Die Hauptmerkmale variieren je nach Modell wie folgt. Standard-Modelle mit Standard-Modelle Short-Throw-Mo- Short- Full HD-Modell Breitbild-Panel delle mit Breitbild- Throw- Panel Modell M403W M363W M323W M403X M363X M323X M283X M353WS M303WS M333XS M403H M323H Natür- 16:10 16:10 16:9 High Vision liches...

  • Seite 16: ❸ Bezeichnungen Der Projektorteile

    1. Einführung ❸ Bezeichnungen der Projektorteile Vorderseite / Oberseite [M403W/M363W/M323W/M403X/M363X/M323X/M283X/M403H/M323H] Lichtsensor (→ Seite 96) Bedienungselemente Zoom-Hebel (→ Seite 20) (→ Seite 8) Fokusring (→ Seite 21) Anschlussabdeckung für den optio- nalen USB-WLAN-Adapter Nehmen Sie zuerst die Abdeckung Linse ab, wenn Sie den optionalen USB- WLAN-Adapter verwenden.

  • Seite 17: Rückseite

    1. Einführung Rückseite [M403W/M363W/M323W/M403X/M363X/M323X/M283X/M403H/M323H] Lampenabdeckung (→ Seite 133) Built-in Security Slot ( Anschluss für die Kabelabdeckung (links) Schraubenlöcher (→ Seite 147) Lüftungsschlitze (Einlass) (→ Seite 132) Anschlüsse (→ Seite 9) Anschluss für die Kabelabdeckung (rechts) Schraubenlöcher (→ Seite 147) Schließen Sie hier den im Liefe- Hintere Stellfüße (→...

  • Seite 18: Vorderseite / Oberseite

    1. Einführung Vorderseite / Oberseite [M353WS/M303WS/M333XS] Lichtsensor (→ Seite 96) Bedienungselemente Fokushebel (→ Seite 21) (→ Seite 8) Anschlussabdeckung für den optio- nalen USB-WLAN-Adapter Nehmen Sie zuerst die Abdeckung Linse ab, wenn Sie den optionalen USB- WLAN-Adapter verwenden. (→ Seite 130) Linsenabdeckung Einstellbarer Kippfuß...

  • Seite 19: Ausstattung Der Geräteoberseite

    1. Einführung Ausstattung der Geräteoberseite M403W/M363W/M323W/M403X/ M353WS/M303WS/M333XS M363X/M323X/M283X/M403H/M323H 1, 2 [M353WS/M303WS/M333XS] (POWER)-Taste 9. Tasten ▲▼◀▶ / Lautstärketasten ◀▶ / Trapez- (→ Seite 15, 27) Tasten ▲▼ 2. POWER-Anzeige (→ Seite 22, 26, 81) (→ Seite 14, 15, 27, 136) [M403W/M363W/M323W/M403X/M363X/M323X/M283X/ 3.

  • Seite 20: Anschlusseigenschaften

    1. Einführung Anschlusseigenschaften 1. COMPUTER IN/ Komponenten- 9. VIDEO AUDIO IN L/MONO, R (RCA) Eingangsanschluss (15- poliger Mini D- Sub) (→ Seite 125) (→ Seite 122, 124, 126) 10. MIC-Eingangsbuchse (Mono-Mini) 2. COMPUTER AUDIO IN Minibuchse (Stereo Mini) (→ Seite 70) (→...

  • Seite 21: ❹ Bezeichnung Der Teile Des Fernbedienungsgerätes

    1. Einführung ❹ Bezeichnung der Teile des Fernbedienungsgerätes 10. DisplayPort-Taste (Diese Taste funktioniert bei dieser Projektorenserie nicht) 11. VIDEO-Taste (→ Seite 17) 12. USB-A-Taste (→ Seite 17, 75, 86) 13. USB-B-Taste (→ Seite 17, 86, 123) 14. LAN-Taste (→ Seite 17) 15.

  • Seite 22: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Drücken Sie fest auf die Batte- Setzen Sie neue Batterien (AAA) Schließen Sie die Batterieabde- rieabdeckung und schieben Sie ein. Achten Sie auf die richtige Aus- ckung, bis sie einrastet.Verwenden sie ab. richtung der Batteriepole (+/−). Sie niemals verschiedene Batterie- typen oder neue und alte Batterien zusammen.

  • Seite 23: ❺ Auf Der Cd-Rom Enthaltene Software

    Kabel miteinander verbunden sind. (→ Seite 52) HINWEIS: • Image Express Utility Lite unterstützt nicht den „Konferenz-Modus“ in Image Express Utility 2.0, das bei unseren anderen Modellen enthalten ist. Download-Service und Betriebsumgebung Besuchen Sie bitte unsere Website für weitere Informationen über die Betriebsumgebung und den Download-Service für die einzelnen Softwaremodule: Besuchen Sie die URL: http://www.nec-display.com/dl/en/index.html Download - Projektor → Software & Treiber...

  • Seite 24: Bildprojektion (Grundbetrieb)

    2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm. ❶ Arbeitsablauf für die Projektion eines Bildes Schritt 1 • Anschluss des Computers / Anschluss des Netzkabels (→ Seite 14) Schritt 2 •...

  • Seite 25: ❷ Anschluss Des Computers / Anschluss Des Netzkabels

    2. Bildprojektion (Grundbetrieb) ❷ Anschluss des Computers / Anschluss des Netzkabels 1. Schließen Sie Ihren Computer an den Projektor an. In diesem Abschnitt wird beschrieben, wie der Projektor normalerweise an einen Computer angeschlossen wird. Informationen über andere Anschlussmöglichkeiten finden Sie unter „6. Installation und Anschlüsse“ auf Seite 122.

  • Seite 26: ❸ Einschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❸ Einschalten des Projektors 1. Schieben Sie die Linsenabdeckung nach rechts, um die Linse freizugeben. [M353WS/M303WS/M333XS] 1. Nehmen Sie die Linsenabdeckung ab. Linsenabdeckung 2. Drücken Sie die Taste (POWER) am Projektorgehäu- se oder die Taste POWER ON auf der Fernbedienung. Die Anzeige POWER wird blau und der Projektor ist be- triebsbereit.

  • Seite 27: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim erstmaligen Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglich- keit, eine der Menü-Sprachen auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Verwenden Sie die ▲, ▼, ◀ oder ▶ Taste, um eine der Sprachen aus dem Menü...

  • Seite 28: ❹ Quellenwahl

    2. Bildprojektion (Grundbetrieb) ❹ Quellenwahl Auswählen der Computer- oder Videoquelle HINWEIS: Schalt en Sie den an den Projektor angeschlossenen Computer oder Videorekorder ein. Automatische Signalerkennung Drücken Sie die Taste SOURCE einmal. Der Projektor sucht nach einer verfügbaren Eingangsquelle und zeigt sie an. Die Eingangsquelle ändert sich wie folgt: COMPUTER → HDMI1 → HDMI2 → VIDEO → USB-A → LAN → USB-B →...

  • Seite 29: ❺ Einstellen Der Bildgröße Und -Position

    2. Bildprojektion (Grundbetrieb) ❺ Einstellen der Bildgröße und -position Stellen Sie die Bildgröße und -position mit dem einstellbaren Kippfuß, der Zoom-Funktion oder dem Fokusring ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen des Projektionswinkels (Höhe eines Bildes) Schrägeinstellen des Bildes links und rechts [Kippfuß] (→...

  • Seite 30: Einstellung Des Kippfußes

    2. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. VORSICHT Fassen Sie während der Einstellung des Kippfußes nicht an den Belüftungsgrill, da er während des Betriebs des Projektors und auch nach dem Ausschalten heiß sein kann. 2.

  • Seite 31: Zoom

    2. Bildprojektion (Grundbetrieb) Zoom [M403X/M363X/M323X/M283X/M403W/M363W/M323W/M403H/M323H] Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels ein. Zoom-Hebel [M333XS/M353WS/M303WS] Die Bildgröße kann elektronisch über das Menü angepasst werden. Um dies zu tun, folgen Sie den unten aufgeführten Schritten. Einstellung mit der ZOOM-Taste auf der Fernbedienung 1.

  • Seite 32: Fokus

    2. Bildprojektion (Grundbetrieb) Fokus Verwenden Sie den FOCUS-Ring zum Erzielen der besten Fokusleistung. [M403X/M363X/M323X/M283X/M403W/ M363W/M323W/M403H/M323H] Fokusring Fokushebel [M333XS/M353WS/M303WS] Verwenden Sie den FOCUS-Hebel zum Erzielen der besten Fokusleistung.

  • Seite 33: ❻ Manuelle Trapezverzerrungskorrektur

    2. Bildprojektion (Grundbetrieb) ❻ Manuelle Trapezverzerrungskorrektur Wenn der Bildschirm vertikal verzerrt ist, vergrößert sich die Trapezverzerrung. Die automatische Trapezkorrektur ist bei der Lieferung aktiviert. Wenn Sie die Trapezverzerrung manuell korrigieren möchten, gehen Sie folgendermaßen vor. HINWEIS: • Die Trapezkorrektur kann ein leichtes Verschwimmen des Bildes verursachen, da die Korrektur elektronisch durchgeführt wird. • Der Bereich für die Trapezverzerrungskorrektur kann je nach Signal oder Auswahl des Bildseitenverhältnisses eingeschränkt werden.

  • Seite 34: Mit Der Fernbedienung Ausrichten

    2. Bildprojektion (Grundbetrieb) Mit der Fernbedienung ausrichten 1. Drücken Sie die KEYSTONE-Taste. Der Trapezkorrekturbalken wird angezeigt. 2. Verwenden Sie die Taste ◀ oder ▶ , um die Trapezverzerrung zu korrigie- ren. Nehmen Sie die Ausrichtung so vor, dass die rechte und die linke Seite parallel zueinander sind.
  • Seite 35 2. Bildprojektion (Grundbetrieb) [M403W/M363W/M323W/M403X/M363X/M323X/M283X/M403H/M323H] 1. Drücken Sie bei nicht angezeigten Menüs die ▼ ( )-Taste am Projektorgehäuse. Der Trapez-Bildschirm wird angezeigt. • Dr�cken Sie �ie KEYSTO�E�Taste, wenn Sie �ie Fernbedienung verwenden. 2. Drücken Sie die ▼ -Taste, um [VERTIKAL] auszu-...
  • Seite 36 2. Bildprojektion (Grundbetrieb) 6. Nach dem Abschließen derTrapezkorrektur, drücken Sie die EXIT-Taste. Der Trapez-Bildschirm wird ausgeblendet. • Um �en Trapezbil�schirm einzublen�en un� �ie Tra- pezkorrektur erneut durchzuführen, drücken Sie die Taste ▼ und wiederholen Sie die oben beschriebenen Schritte 1 bis 6.

  • Seite 37: ❼ Automatische Optimierung Des Computersignals

    2. Bildprojektion (Grundbetrieb) ❼ Automatische Optimierung des Computersignals Einstellung des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. (COMPUTER) Tast AUTO ADJ. betätigen, um das Computerbild automatisch einzustellen. Diese Einstellung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bild] [Normales Bild] HINWEIS:...

  • Seite 38: ❾ Ausschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❾ Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die sich auf der Fernbedienung befindliche STANDBY-Taste. Die Bestätigungsmeldung wird angezeigt. 2. Drücken Sie dann die ENTER-Taste oder noch einmal Eingeschaltet Standby (POWER)-Taste oder die STANDBY- Taste.

  • Seite 39: ❿ Nach Dem Betrieb

    • Ziehen Sie �en USB�Speicher ab, wenn er an �en Projektor angeschlossen ist. 3. Ziehen Sie die einstellbaren Kippfuß ein, falls diese ausgezogen sind. (nur M403W/M363W/M323W/M403X/M363X/M323X/M283X/M403H/M323H) 4. Schieben Sie die Linsenabdeckung nach links, um die Linse abzudecken. 5. Legen Sie den Projektor und dessen Zubehörteile in die im Lieferumfang enthaltene Softtragetasche.

  • Seite 40: Praktische Funktionen

    3. Praktische Funktionen ❶ Ausblenden von Bild und Ton Mit der AV-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblen- den. Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste noch einmal. Die Stromsparfunktion des Projektors schlägt 10 Sekunden nach Ausschalten des Bildes an.

  • Seite 41: Hinweis

    3. Praktische Funktionen 2. Drücken Sie die ▲▼◀▶ -Taste. Der Bereich des vergrößerten Bildes wird verschoben. 3. Drücken Sie die D-ZOOM (−)-Taste. Jedes Mal, wenn die Taste D-ZOOM (−) gedrückt wird, wird das Bild ver- kleinert. HINWEIS: • Das Bild wird in der Mitte des Bildschirms vergrößert oder verkleinert. • Durch Anzeige des Menüs wird die aktuelle Vergrößerung gelöscht.

  • Seite 42: ❹ Ändern Der Eco-Betriebsart/Überprüfung Des Energiespareffekts

    3. Praktische Funktionen ❹ Ändern der Eco-Betriebsart/Überprüfung des Energiespareffekts Verwenden des Eco-Modus [ECO-BETRIEBSART] Die ECO-BETRIEBSART (NORMAL und ECO) erhöht die Lebensdauer der Lampe und senkt gleichzeitig den Strom- verbrauch und den CO -Ausstoß. Es stehen vier Helligkeitsmodi für die Lampe zur Auswahl: [INAKTIV], [AUTO ECO], [NORMAL] und [ECO]. [ECO-BE- Status der Status der...

  • Seite 43: Überprüfen Der Energiespar-Wirkung [Co2-Messer]

    3. Praktische Funktionen Überprüfen der Energiespar-Wirkung [CO2-MESSER] Diese Funktion zeigt den Energiespareffekt in Bezug auf die CO -Emissionsreduktion (kg) an, wenn die [ECO-BETRIEBSART] des Projektors auf [AUTO ECO], [NORMAL] oder [ECO] gestellt wurde. Diese Funktion wird als [CO2-MESSER] bezeichnet. Es gibt zwei Meldungen: [CO2-REDUZIERUNG GESAMT] und [CO2-REDUZIERUNGS-SESSION]. Die Meldung [CO2-REDUZIERUNG GESAMT] zeigt die Gesamtmenge der CO -Emissionsreduktion vom Zeitpunkt der Ausliefe- rung bis jetzt an.

  • Seite 44: ❺ Ungenehmigte Benutzung Des Projektors Verhindern [Sicherheit]

    3. Praktische Funktionen ❺ Ungenehmigte Benutzung des Projektors verhindern [SICHERHEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, damit er für Unbefugte nicht verfügbar ist. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüsselwort-Eingabebildschirm angezeigt.

  • Seite 45: Modus

    3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der ▲▼◀▶-Tasten ein, und drücken Sie die ENTER -Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER -Taste. Damit ist die SICHERHEIT-funktion aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
  • Seite 46 3. Praktische Funktionen Deaktivieren der SICHERHEIT-funktion: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION] → [SICHERHEIT] aus, und drücken Sie die ENTER -Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER -Taste. Der [SICHERHEITSSCHLÜSSELWORT]-Bildschirm wird eingeblendet.

  • Seite 47: ❻ Bedienung Des Projektors Über Das Computer-Kabel (Vga) (Virtual Remote Tool)

    ❻ Bedienung des Projektors über das Computer-Kabel (VGA) (Virtual Remote Tool) Die Verwendung des auf der Begleit-CD-ROM des NEC-Projektors enthaltenen Dienstprogramms „Virtual Remote Tool“ zeigt den virtuellen Fernbedienungsbildschirm (oder die Werkzeugleiste) auf Ihrem Computerbildschirm an. Dadurch können Sie Funktionen wie das Ein- und Ausschalten des Projektors oder die Signalauswahl über eine Ver- bindung per Computer-Kabel (VGA) bzw.

  • Seite 48: Schritt 1: Installieren Sie Virtual Remote Tool Auf Dem Computer

    • Um das standardmäßige „NEC logo“ wieder als Hintergrundlogo einzustellen, müssen Sie die Bilddatei (M403W/M363W/M323W/ M353WS/M303WS: NEC_logo2011_1280x800.bmp, M403X/M363X/M323X/M283X/M333XS: NEC_logo2011_XGA.bmp, M403H/ M323H: NEC_logo2012_1920x1080.bmp), die auf der beigefügten NEC-Projector-CD-ROM enthalten ist, als Hintergrundlogo registrieren. TIPP: • Der Anschluss COMPUTER IN des Projektors unterstützt DDC/CI (Kommandoschnittstelle der Datenkanalanzeige). DDC/CI ist eine Standard-Schnittstelle für zweidirektionale Kommunikation zwischen Anzeige/Projektor und Computer. Schritt 1: Installieren Sie Virtual Remote Tool auf dem Computer HINWEIS: • Zur Installation von Virtual Remote Tool muss das Windows-Benutzerkonto über Administratorrechte verfügen. • Schließen Sie alle laufenden Programme, bevor Sie Virtual Remote Tool installieren. Wenn ein anderes Programm ausgeführt wird, wird die Installation u. U. abgebrochen. 1 Legen Sie die Begleit-CD-ROM des NEC Projektors in Ihr CD-ROM-Laufwerk ein. Das Menüfenster wird angezeigt.
  • Seite 49 3. Praktische Funktionen TIPP: Wenn das Menüfenster nicht angezeigt wird, versuchen Sie Folgendes. Unter Windows 7 1. Klicken Sie in Windows auf „Start“. 2. Klicken Sie auf „Alle Programme“ → „Zubehör“ → „Ausführen“. 3. Geben Sie den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks (Beispiel: „Q:\“) und „LAUNCHER.EXE“ ein. (Beispiel: Q:\LAUNCHER.EXE) 4. Klicken Sie auf „OK“. Das Menüfenster wird angezeigt.

  • Seite 50: Virtual Remote Tool Deinstallieren Vorbereitung

    3. Praktische Funktionen TIPP: Virtual Remote Tool deinstallieren Vorbereitung: Beenden Sie Virtual Remote Tool, bevor Sie es deinstallieren. Um Virtual Remote Tool zu deinstallieren, muss das Windows Benutzerkonto „Administrator“-Rechte haben. 1 Klicken Sie auf „Start“ und dann auf „Systemsteuerung“. Das Fenster der Systemsteuerung wird angezeigt. 2 Klicken Sie auf „Ein Programm deinstallieren“...

  • Seite 51: Über Das Startmenü

    Windows Desktop. Über das Startmenü • Klicken Sie auf [Start] → [Alle Programme] oder [Programme] → [NEC Projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. Wenn das Virtual Remote Tool zum ersten Mal startet, wird das „Easy Setup“-Fenster eingeblendet.
  • Seite 52 Der Hilfebildschirm wird eingeblendet. • Die Hilfedatei mit Hilfe des Startmenüs einblenden. 1. Klicken Sie „Start“ an → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „Virtual Remote Tool“ → Und anschließend „Virtual Remote Tool Help“, in dieser Reihenfolge.

  • Seite 53: ❼ Bedienung Der Mausfunktionen Des Computers Über Die Fernbedienung Des Projektors Mit Dem Usb-Kabel (Mausfernbedienung)

    3. Praktische Funktionen ❼ Bedienung der Mausfunktionen des Computers über die Fernbe- dienung des Projektors mit dem USB-Kabel (Mausfernbedienung) Mit der integrierten Mausfernbedienung können Sie die Mausfunktionen Ihres Computers von der beiliegenden Fern- bedienung aus steuern, wenn der Projektor über ein im Handel erhältliches USB-Kabel (kompatibel mit den USB 2.0 Spezifikationen) an einen Computer angeschlossen ist.

  • Seite 54: ❽ Projektion Der Anzeige Des Computers Mit Dem Projektor Über Ein Usb-Kabel (Usb-Display)

    Projektor anschließen, können Sie das Bild des Computerbildschirms für die Wiedergabe zum Projektor senden. Der Projektor kann über den Computer ein- und ausgeschaltet werden, und es kann die Quelle ausgewählt werden, ohne dass ein Computer-Kabel (VGA) angeschlossen werden muss. HINWEIS: • USB-Display verwendet Funktionen von dem auf der NEC Projector CD-ROM enthaltenen Image Express Utility Lite (→ Seite 56). Das Starten von USB-Display installiert jedoch nicht Image Express Utility Lite auf Ihrem Computer. Das liegt daran, dass USB- Display nur das Programm des Projektors ausführt. • Wenn Image Express Utility Lite sowohl auf Ihrem Computer als auch auf dem Projektor installiert ist, wird stets die Version auf Ihrem Computer ausgeführt, selbst wenn es sich um eine ältere Version als die auf dem Projektor handelt.
  • Seite 55 3. Praktische Funktionen 5. Bedienung über das Bedienfenster. (Quelle) ������������Wählt eine Eingangsquelle für den Projektor aus� (Bild)����������������Schaltet AV-MUTE (Bild ausblenden), FREEZE (Einfrieren eines Bilds), Anzeige und GCT (geometrisches Korrekturwerkzeug) ein oder aus� Siehe Seite bezüglich GCT� (Ton) ����������������Schaltet AV-MUTE (Ton ausblenden) ein oder aus, gibt den Ton wieder und regelt die Lautstärke� (Sonstige) ��������Einstellungen für „Update“, „HTTP-Server“*, „Einstellungen“...

  • Seite 56: ❾ Steuerung Des Projektors Über Einen Http-Browser

    • Rufen Sie den Internet-Browser auf einem Computer in dem Netzwerk, an das der Projektor angeschlossen ist, auf, und rufen Sie folgende URL auf: http://<IP-Adresse des Projektors>/index.html • Verwenden Sie das Programm Image Express Utility Lite, das auf der beiliegenden NEC Projector CD-ROM enthalten ist. TIPP: Die Standard-Einstellung für die IP-Adresse ist [DHCP ON].

  • Seite 57: Handhabung Der Adresse Für Den Betrieb Über Einen Browser

    IP-Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors mit „pj.nec.co.jp“ vorgegeben, erfolgt der Zugriff auf die Netzwer- keinstellung durch Eingabe von http://pj.nec.co.jp/index.html als Adresse oder die Eingabespalte des URL.
  • Seite 58 3. Praktische Funktionen PICTURE (BILD): Regelt die Videoeinstellung des Projektors. BRIGHTNESS (HELLIGKEIT) ▲ �������Erhöht den Helligkeits-Einstellwert� BRIGHTNESS (HELLIGKEIT) ▼ �������Verringert den Helligkeits-Einstellwert� CONTRAST (KONTRAST) ▲ ������������Erhöht den Kontrast-Einstellwert� CONTRAST (KONTRAST) ▼ ������������Verringert den Kontrast-Einstellwert� COLOR (FARBE) ▲ ��������������������������Erhöht den Farbe-Einstellwert� COLOR (FARBE) ▼...

  • Seite 59: Netzwerkeinstellungen

    3. Praktische Funktionen NETZWERKEINSTELLUNGEN • SETTINGS WIRED oder WIRELESS SETTING Einstellungen für LAN oder WLAN. APPLY Wendet die Einstellungen auf das LAN oder WLAN an. DHCP ON Ihr DHCP-Server weist dem Projektor automatisch eine IP-Adresse, eine Subnetzmaske und ein Gateway zu. DHCP OFF Eingabe von IP-Adresse, Subnetzmaske und Gateway, die vom Netzwerkadministrator zugewiesen wurden.
  • Seite 60 3. Praktische Funktionen SECURITY TYPE Aktiviert bzw. deaktiviert den Verschlüsselungsmodus für sichere Datenübertragungen. Wenn Sie die Verschlüsselung aktivieren, geben Sie einen Schlüssel ein. DISABLE Die Übertragung wird nicht verschlüsselt. Ihr Datenverkehr kann von Dritten abgehört werden. WEP 64 bit 64-Bit-Datenverschlüsselung wird für die sichere Datenübertragung verwendet.
  • Seite 61 Die Funktion wird deaktiviert, indem Sie das Häkchen entfernen. Beispiel für eine Nachricht vom Projektor: Die Lampe hat das Ende ihrer Nutzungsdauer erreicht. Bitte tauschen Sie die Lampe aus. Projector Name: NEC Projector Lamp Hours Used: 100 [H] SENDER’S ADDRESS Geben Sie die Adresse des Absenders ein.

  • Seite 62: Crestron Roomview

    3. Praktische Funktionen Image Express Utility Lite Klicken Sie auf „DOWNLOAD“, um die Download-Seite anzuzeigen, von der die EXE- Datei von Image Express Utility Lite auf Ihr USB-Speichergerät heruntergeladen werden kann, das mit Ihrem Computer verbunden ist. (→ Seite 60) SPEICHERN Klicken Sie auf diese Schaltfläche, um die obigen Einstellungen wiederzugeben.

  • Seite 63: ❿ Den Projektor Über Ein Lan Steuern (Pc Control Utility Pro 4/Pro 5)

    ❿ Den Projektor über ein LAN steuern (PC Control Utility Pro 4/Pro 5) Mit den Hilfssoftwares „PC Control Utility Pro 4“ und „PC Control Utility Pro 5“, die auf beiliegender NEC Projector CD-ROM enthalten sind, kann der Projektor über ein LAN von einem Computer aus gesteuert werden.
  • Seite 64 3. Praktische Funktionen TIPP: Wenn das Menüfenster nicht angezeigt wird, versuchen Sie Folgendes. Unter Windows 7: 1. Klicken Sie in Windows auf „Start“. 2. Klicken Sie auf „Alle Programme“ → „Zubehör“ → „Ausführen“. 3. Geben Sie den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks (Beispiel: „Q:\“) und „LAUNCHER.EXE“ ein. (Beispiel: Q:\LAUNCHER.EXE) 4. Klicken Sie auf „OK“. Das Menüfenster wird angezeigt.

  • Seite 65: Schritt 3: Starten Sie Pc Control Utility Pro

    Browser“ (→ Seite 45) Schritt 3: Starten Sie PC Control Utility Pro 4 Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „PC Control Utility Pro 4“ → „PC Control Utility Pro 4“. HINWEIS: • Damit die Planer-Funktion von PC Control utility Pro 4 funktioniert, muss Ihr Computer angeschaltet sein und darf sich nicht im...

  • Seite 66: Die Hilfefunktion Von Pc Control Utility Pro 5 Ansehen

    Verwendung unter Mac OS Schritt 1: Installieren Sie PC Control Utility Pro 5 auf dem Computer 1. Legen Sie die beiliegende NEC Projector CD-ROM in das CD-ROM-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.

  • Seite 67: ⓫ Projizierung Der Anzeige Ihres Computers Mit Dem Projektor Über Ein Lan (Image Express Utility Lite)

    über ein LAN (Image Express Utility Lite) Die Nutzung von Image Express Utility Lite, das auf der mitgelierferten NEC-Projekor CD-ROM enthalten ist, erlaubt es Ihnen, den Inhalt des Computerbildschirms und den Ton über ein USB-Kabel oder LAN oder WLAN an den Pro- jektor zu senden.
  • Seite 68 • Zur Installation bzw. Deinstallation des Programms muss das Windows-Benutzerkonto über Administratorrechte verfügen. • Beenden Sie vor der Installation alle laufenden Programme. Wenn ein anderes Programm ausgeführt wird, wird die Installation u. U. abgebrochen. • Image Express Utility Lite wird in das System-Laufwerk Ihres Computers installiert. Wenn die Meldung „Nicht genügend freier Speicherplatz auf dem Datenträger“ angezeigt wird, geben Sie ausreichend Speicherplatz frei (etwa 100 MB), um das Programm zu installieren. 1. Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt. TIPP: Wenn das Menüfenster nicht angezeigt wird, versuchen Sie Folgendes. Unter Windows 7: 1. Klicken Sie in Windows auf „Start“. 2. Klicken Sie auf „Alle Programme“ → „Zubehör“ → „Ausführen“.

  • Seite 69: Anzeige Der Datei "Hilfe" Von Image Express Utility Lite

    3. Praktische Funktionen Schritt 3: Rufen Sie Image Express Utility Lite auf. 1. Klicken Sie unter Windows auf „Start“ → „Alle Programme“ → „NEC Projector UserSupportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite“. Image Express Utility Lite wird geöffnet.

  • Seite 70: Image Express Utility Lite Von Einem Usb-Speicher Oder Einer Sd-Karte Aus Starten

    1. Kopieren Sie Image Express Utility Lite auf einen Wechseldatenträger. Kopieren Sie sämtliche Ordner und Dateien (Gesamtgröße ca. 6 MB) aus dem Ordner „IEU_Lite (removable-media)“ der beiliegenden NEC Projector CD-ROM in das Stammverzeichnis Ihres Wechseldatenträgers. 2. Legen Sie Ihren Wechseldatenträger in Ihren Computer ein.

  • Seite 71: Herunterladen Von Image Express Utility Lite Über Den Http-Server

    3. Praktische Funktionen Herunterladen von Image Express Utility Lite über den HTTP-Server Verfahren zum Herunterladen, wenn der Projektor mit dem Internet verbunden ist. 1. Greifen Sie auf den HTTP-Server zu. (→ Seite 45) 2. Wählen Sie die „NETWORK SETTINGS“-Registerkarte und klicken Sie anschließend auf die „NETWORK SERVICE“-Registerkarte.

  • Seite 72: Schritt 3: Starten Sie Image Express Utility Lite Für Mac Os

    Verwendung unter Mac OS Schritt 1: Installieren Sie Image Express Utility Lite für Mac OS auf dem Computer 1. Legen Sie die beiliegende NEC Projector CD-ROM in das CD-ROM-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.
  • Seite 73 3. Praktische Funktionen • Beim erstmaligen Starten erscheint vor �er Anzeige �es Zielauswahlfensters �er Bil�schirm „E�D USER LICE�- SE AGREEMENT“. Lesen Sie „END USER LICENSE AGREEMENT“, wählen Sie „I accept the terms in the license agreement“ und klicken Sie auf „OK“. 4.

  • Seite 74: ⓬ Projektion Eines Bildes Aus Einem Winkel (Geometric Correction Tool In Image Express Utility Lite)

    3. Praktische Funktionen ⓬ Projektion eines Bildes aus einem Winkel (Geometric Cor- rection Tool in Image Express Utility Lite) Die Funktion Geometric Correction Tool (GCT) ermöglicht Ihnen, die Verzerrung von Bildern zu korrigieren, selbst wenn diese aus einem Winkel heraus projiziert werden. Was Sie mit GCT tun können •...
  • Seite 75 3. Praktische Funktionen 3. Klicken Sie auf die Schaltfläche „OK“. 4. Klicken Sie auf das „ (Projektion)“-Symbol und dann auf die „ (Exit)“-Taste. 5. Klicken Sie auf „Ja“. 6. Starten Sie Image Express Utility Lite erneut. 7. Klicken Sie auf das Symbol „ “...
  • Seite 76 3. Praktische Funktionen 10.Ziehen Sie die gewählte [ • ]-Markierung an den Punkt, den Sie korrigieren möchten, und lassen Sie sie los. • Wenn Sie irgen�wo innerhalb �es projizierten Bil�be- reichs klicken, springt die nächstgelegene [ • ]-Mar- kierung zu der Position, an der sich der Mauszeiger befindet.

  • Seite 77: ⓭ Betrachten Von 3D-Bildern

    3. Praktische Funktionen ⓭ Betrachten von 3D-Bildern Der Projektor ermöglicht es dem Nutzer, 3D-Bilder unter Verwendung einer handelsüblichen LCD-Shutterbrille an- zusehen. VORSICHT Gesundheitsvorkehrungen Lesen Sie vor dem Gebrauch die Vorsichtsmaßnahmen für den Gesundheitsschutz durch, die Sie in den Bedienungs- anleitungen finden können, die Ihrer LCD-Shutterbrille oder Ihren 3D-kompatiblen Inhalten wie DVDs, Videospielen, Videodateien für den Computer o.ä.
  • Seite 78 3. Praktische Funktionen [M403W/M363W/M323W/M403X/M363X/M323X/M283X/ [M353WS/M303WS/M333XS] M403H/M323H] 3. Drücken Sie die ▽ Taste einmal und drücken Sie dann die ▷ -Taste fünfmal. Das [3D]-Menü wird angezeigt 4. Drücken Sie die ▽ -Taste, um ein Signal auszuwählen und drücken Sie die ENTER-Taste.
  • Seite 79 3. Praktische Funktionen Auswählen des Eingangs, der an eine Quelle von 3D-Bildern angeschlossen ist [COMPUTER/HDMI1/HDMI2/ VIDEO] Diese Funktion schaltet den 3D-Modus zwischen AKTIV und INAKTIV für die einzelnen Eingänge um. HINWEIS: Um sicherzustellen, dass das unterstützte 3D-Signal empfangen wird, verwenden Sie eine der folgenden Möglichkeiten: • Stellen Sie sicher, dass [3D] rechts oben auf dem Bildschirm angezeigt wird, nachdem die Quelle ausgewählt wurde. • Anzeige [INFO.] → [QUELLE] → [3D-SIGNAL] und vergewissern Sie sich, dass „WIRD UNTERSTÜTZT“ angezeigt wird. Um 3D-Bilder anzusehen, siehe Seite 66. Wählen Sie [COMPUTER], [HDMI1], [HDMI2] oder [Video].

  • Seite 80: Mögliche Ursachen

    3. Praktische Funktionen • Mit der 3D Shutterbrille können Videos in 3D durch Empfang der vom 3D-Strahler synchronisierten optischen Ausgabe angesehen werden. Daraus folgt, dass die 3D-Bildqualität von Bedingungen wie Helligkeit der Umgebung, Bildschirmgröße, Sichtdistanz, usw. beein- flusst werden kann. • Bei der Wiedergabe von 3D-Videosoftware auf einem Computer, kann die 3D-Bildqualität beeinträchtigt werden, wenn die CPU und die Leistung der Grafikkarte des Computers niedrig sind. Bitte überprüfen Sie die erforderliche Betriebsumgebung des Computers, die im Bedienhandbuch der 3D-Software angegeben ist. Fehlerbehebung bei der Betrachtung von 3D-Bildern Wenn die Bilder nicht in 3D oder die 3D-Bilder in 2D angezeigt werden, überprüfen Sie die folgende Tabelle. Weitere Informationen finden Sie auch in der Bedienungsanleitung, das Ihrem 3D-Inhalt oder der LCD-Shutterbrille beiliegt. Mögliche Ursachen Lösungen •...

  • Seite 81: ⓮ Anschluss Ihres Mikrofons

    3. Praktische Funktionen ⓮ Anschluss Ihres Mikrofons Wenn Sie ein handelsübliches dynamisches oder Kondensatormikrofon an die MIC-Eingangsbuchse anschließen, können Sie Ihren Mikrofonton über den eingebauten Lautsprecher ausgeben. Der Ton der Audioeingänge COMPUTER, HDMI 1, HDMI 2 und VIDEO oder der Ton des USB-A/LAN-Eingangs wird mit dem Mikrofonton über den Lautsprecher gehört.

  • Seite 82: Praktische Funktionen

    Fotos und Dokumente über das drahtlose LAN zum Projektor übertragen und projizieren. Es sind zwei Arten der Wireless Image Utility Software verfügbar, eine für Android und eine andere für iOS, die über Google Play oder den App-Store heruntergeladen werden können. Für Android http://www.nec-display.com/dl/en/pj_android/wiu_for-android.html Für iOS http://www.nec-display.com/dl/en/pj_ios/wiu_for-ios.html...

  • Seite 83: ⓰ Gleichzeitige Anzeige Von Bildern, Die Von Mehreren Endgeräten Empfangen Werden

    3. Praktische Funktionen ⓰ Gleichzeitige Anzeige von Bildern, die von mehreren Endge- räten empfangen werden Der Projektor empfängt die Bilder von mehreren Endgeräten (max. 16 Geräte) und zeigt sie gleichzeitig in einem geteilten Bildschirm (max. 4×4) an. • Wenn verschiedene Endgeräte, wie zum Beispiel ein Computer, ein Smartphone und ein Tablet-PC mit dem Projektor im Netzwerk verbunden sind, ist die Übertragung der auf jedem Endgerät gespeicherten Bilder zum Projektor und deren Anzeige möglich.

  • Seite 84: Verwendung Des Viewers

    4. Verwendung des Viewers ❶ Was der Viewer kann Der Viewer hat folgende Eigenschaften: • Wenn ein im Handel erhältliches USB-Speichergerät mit Bilddateien an den USB-A-Anschluss (Typ A) des Pro- jektors angeschlossen ist, können Sie mit dem Viewer die Bilder auf dem USB-Speicher betrachten. Selbst wenn kein Computer verfügbar ist, können Präsentationen nur mit dem Projektor durchgeführt werden.

  • Seite 85: Erweiterung

    4. Verwendung des Viewers HINWEIS: • Der USB-A-Anschluss des Projektors unterstützt keine USB-Hubs. • Folgende Vorgänge lassen sich nicht mit den Tasten am Projektor steuern, wenn der VIEWER-Bildschirm oder der Dia-Bildschirm und der Thumbnail-Bildschirm angezeigt werden. - Trapezentzerrung mit der ▲/▼ -Taste - Automatische Anpassung mit der AUTO ADJ.-Taste - Lautstärkeregelung mit den Tasten ◀ und ▶ Um einen Schrägprojektionsausgleich oder Projektionsquellen-Auswahl bei laufender Darstellung des Betrachters vorzunehmen, betätigen Sie zweimal die MENU Taste, um das Menü anzuzeigen und den Betrachter vom Menü aus zu steuern. • Freezing picture by using the FREEZE button on the remote control is not possible when the VIEWER screen such as the slide screen and the thumbnail screen is displayed. • Mit der Menüfunktion [RESET] → [ALLE DATEN] werden alle Einstellungen für die Viewer-Symbolleiste auf die Standardeinstel- lungen zurückgesetzt. • USB-Speicher - Verwenden Sie ausschließlich USB-Speichergeräte, die mit dem FAT32- oder FAT16-Dateisystem formatiert sind. Der Projektor unterstützt keine NTFS-formatierten USB-Speichergeräte. Sollte der Projektor den USB-Speicher nicht erkennen, überprüfen Sie, ob das Format unterstützt wird. Informationen zur Formatierung Ihres USB-Speichers entnehmen Sie bitte der Dokumentation oder Hilfe Ihres Windows- Systems.

  • Seite 86: ❷ Projektion Von Bildern Auf Einem Usb-Speichergerät

    4. Verwendung des Viewers ❷ Projektion von Bildern auf einem USB-Speichergerät Dieser Abschnitt erläutert die grundlegende Bedienung des Viewers. In dieser Anleitung wird die Vorgehensweise erläutert, wenn die Viewer-Symbolleiste (→ Seite 79) auf die werkseitigen Standardeinstellungen gestellt wurde. - Starten des Viewers ............diese Seite - Entfernen des USB-Speichers vom Projektor ......
  • Seite 87 4. Verwendung des Viewers 4. Drücken Sie die ENTER-Taste. Der Bildindex wird angezeigt. (→ Seite 78) 5. Wählen Sie mit der Taste ▲▼◀ oder ▶ ein Symbol aus. • Das Symbol → (Pfeil) rechts zeigt an, dass weitere Seiten vorhanden sind. Das Drücken der Taste PAGE ▽ (Seite nach unten) zeigt die nächste Seite an: das Drücken der Taste PAGE △...

  • Seite 88: Entfernen Des Usb-Speichers Vom Projektor

    4. Verwendung des Viewers Entfernen des USB-Speichers vom Pro- jektor 1. Wählen Sie den VIEWER-Startbildschirm. Drücken Sie die EXIT-Taste ohne ein angezeigtes Menü. 2 Entfernen Sie den USB-Speicher vom Projektor. Überprüfen Sie, dass die LED am USB-Speicher nicht blinkt, bevor Sie den USB-Speicher abziehen. HINWEIS: Wenn Sie den USB-Speicher vom Projektor abziehen, während ein Bild angezeigt wird, kann eine Fehlfunktion auf- treten. Wenn das passiert, schalten Sie den Projektor aus und...
  • Seite 89 4. Verwendung des Viewers Bildschirmansichten Der Viewer verfügt über vier Bildschirmansichten. (1) VIEWER-Startbildschirm (3) Bildindex (9) Bildansicht/ (11) Diashow (10) (12) Name Beschreibung (1) VIEWER-Startbild- Dieser Bildschirm wird angezeigt, wenn Sie den Viewer aufrufen. schirm (2) USB-Symbol Dieses Symbol zeigt an, dass ein USB-Speicher an den Projektor angeschlossen ist. (3) Bildindex Dieser Bildschirm zeigt eine Liste der Ordner und Bilddateien an, die auf dem USB- Speicher gespeichert sind.

  • Seite 90: Verwendung Der Symbolleiste

    4. Verwendung des Viewers Verwendung der Symbolleiste 1. Drücken Sie die MENU-Taste. Die Symbolleiste wird angezeigt. Der QUELLE-Bildschirm wird als Viewer-Anschlussbildschirm angezeigt. 2. Wählen Sie mit den Tasten ◀ und ▶ eine Einstellung aus. Mit den Tasten ▲ und ▼ können Sie deren ver- fügbare Optionen auswählen.
  • Seite 91 4. Verwendung des Viewers Bild-Symbolleiste Menü Optionen Beschreibung (1) Anzeigen Schließt das Menü und wechselt zur Bildanzeige. Schließt das Menü und zeigt den Bildindex an. Schließt das Menü und beginnt mit der Diashow. Als erstes Bild wird das markierte Bild angezeigt. (2) Bildanzeige Schließt das Menü...

  • Seite 92: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs ❶ Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Befehle wie ENTER, EXIT, ▲▼, ◀▶ am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen. 2. Drücken Sie die ◀▶-Tasten auf der Fernbedienung oder am Projektorgehäuse, um das Untermenü einzu- blenden.

  • Seite 93: ❷ Menü-Elemente

    5. Anwendung des Bildschirm-Menüs ❷ Menü-Elemente Registerkarte Bildlaufleiste Volles Dreieck Verfügbare Tasten Quelle Hervorheben Optionsschaltfeld Funksymbol ECO-Modus-Symbol Ausschalt-Timer – Symbol „Große Höhe“ verbleibende Zeit Thermometer-Symbol Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben ������������������������������������������� Zeigt das ausgewählte Menü oder die ausgewählte Option an� Volles Dreieck �����������������������������������������...

  • Seite 94: ❸ Liste Der Menü-Optionen

    VERTIKAL ÜBERTASTUNG AUTO AUTO, INAKTIV, AKTIV M403X/M363X/M323X/M283X/M333XS: AUTO, 4:3, 16:9, BILD-OPTI- 15:9, 16:10, WIDE-ZOOM, NATÜRLICH ONEN BILDFORMAT M403W/M363W/M323W/M353WS/M303WS/M403H/M323H: AUTO, 4:3, 16:9, 15:9, 16:10, LETTERBOX, NATÜRLICH POSITION (Auf M403W/M363W/ M353WS/M303WS/M403H/M323H −16 auf 16 nicht verfügbar) RAUSCHUNTERDRÜCKUNG INAKTIV INAKTIV, NIEDRIG, MITTEL, HOCH...
  • Seite 95 AUTO, HOCH, GROSSE HÖHE AUTO, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, FARBSYSTEM VIDEO AUTO SECAM M403X/M363X/ M323X/M283X/ M333XS/M403H/ WXGA-MODUS M323H: INAKTIV INAKTIV, AKTIV M403W/M363W/ M323W/M353WS/ M303WS: AKTIV OPTIONEN(1) HDMI1 HDMI-EINSTEL- VIDEO-LEVEL NORMAL AUTO, NORMAL, VERSTÄRKT LUNGEN HDMI2 VIDEO-LEVEL NORMAL AUTO, NORMAL, VERSTÄRKT...
  • Seite 96 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen VERBL. LAMPENBETR.-DAUER LAMPENBETRIEBSSTUNDEN VERWENDUNGSDAUER CO2-REDUZIERUNG GESAMT GESAMTKOSTENERSPARNIS AUFLÖSUNG HORIZONTALE FREQUENZ VERTIKALE FREQUENZ QUELLE(1) SYNCH.-TYP SYNCH.-POLARITÄT SCAN-TYP SIGNALTYP VIDEOTYP QUELLE(2) BIT-TIEFE VIDEO-LEVEL 3D-SIGNAL IP-ADRESSE SUBNET-MASKE VERKABELTES GATEWAY MAC-ADRESSE INFO. IP-ADRESSE SUBNET-MASKE GATEWAY MAC-ADRESSE DRAHTLOSES SSID NETZWERKTYP SICHERHEIT...

  • Seite 97: ❹ Menü-Beschreibungen Und Funktionen [Quelle]

    5. Anwendung des Bildschirm-Menüs ❹ Menü-Beschreibungen und Funktionen [QUELLE] COMPUTER Wählt das Signal des am COMPUTER-Eingangsanschluss angeschlossenen Computers aus. NOTE: Wenn das Komponenten-Eingangssignal an den COMPUTER IN-Anschluss angeschlossen wird, wählen Sie [COMPUTER]. HDMI1 und 2 Wählt das an Ihrem HDMI-1- oder HDMI-2-IN-Anschluss angeschlossene HDMI-kompatible Gerät aus. VIDEO Wählt das Gerät aus, das an Ihrem VIDEO-Eingang angeschlossen ist - Videorekorder, DVD-Player oder Dokumen- tenkamera.

  • Seite 98: ❺ Menü-Beschreibungen Und Funktionen [Einst.]

    5. Anwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINST.] [BILD] [VOREINSTELLUNG] Mit dieser Funktion können Sie optimierte Einstellungen für das projizierte Bild auswählen. Sie können hier einen neutralen Farbton für Gelb, Cyan oder Magenta einstellen. Es gibt sieben Werksvoreinstellungen, die für verschiedene Bildtypen optimiert wurden. Sie können auch die [DETAIL- EINSTELLUNG] verwenden, um die Gamma- und Farbwerte selbst festzulegen.
  • Seite 99 5. Anwendung des Bildschirm-Menüs Speicherung der benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Zuerst eine Voreinstellung aus [REFERENZ] wählen, dann [GAMMAKORREKTUR], [SCREEN SIZE], [FARBTEMPE- RATUR], [FARBVERSTÄRKUNG] und [DYNAMISCHER KONTRAST] einstellen. HELL�...
  • Seite 100 5. Anwendung des Bildschirm-Menüs [KONTRAST] Stellt die Intensität des Bildes entsprechend dem eingehenden Signal ein. [HELLIGKEIT] Stellt den Helligkeitspegel oder die Intensität des hinteren Rasters ein. [BILDSCHÄRFE] Steuert die Details des Bildes. [FARBE] Erhöht oder reduziert den Farbsättigungspegel. [FARBTON] Variiert den Farbpegel von +/− Grün bis +/− Blau. Der Rot-Pegel wird als Bezugswert herangezogen. Eingangssignal KONTRAST HELLIGKEIT...

  • Seite 101: [Bild-Optionen]

    5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellung des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von [TAKT] und [PHASE]. TAKT ���������������������� Verwenden Sie diesen Punkt für die Feineinstellung des Computerbildes oder zum Beseitigen von möglicher- weise auftretenden Vertikalstreifen� Diese Funktion stellt die Taktfrequenz ein, mit der horizontale Streifen im Bild eliminiert werden�...

  • Seite 102: Auswahl Des Übertastungsprozentsatzes [Übertastung]

    5. Anwendung des Bildschirm-Menüs Einstellung der Horizontal/Vertikal-Position [HORIZONTAL/VERTIKAL] Stellt die Lage des Bildes horizontal und vertikal ein. HINWEIS: Die Optionen [HORIZONTAL] und [VERTIKAL] stehen nicht für VIDEO, HDMI1, HDMI2, USB-A, LAN und USB-B zur Verfügung. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild gestört werden. Hierbei handelt es sich nicht um eine Fehlfunktion. - Die Einstellungen für [TAKT], [PHASE], [HORIZONTAL] und [VERTIKAL] werden für das aktuelle Signal im Spei- cher gespeichert.
  • Seite 103 LETTERBOX Das Bild eines Letterbox-Signals wird in der Horizontalen und Vertikalen gleichmäßig (M403W/M363W/ gestreckt so dass es den Bildschirm füllt. Teile des dargestellten Bildes sind an den M323W/M353WS/ oberen und unteren Rändern abgeschnitten und somit nicht sichtbar. M303WS/M403H/ M323H) NATÜRLICH Hat das Eingangssignal eine niedrigere Auflösung als die natürliche Auflösung des...
  • Seite 104 Bildformat des Eingangssignals Letterbox Quetschen Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt wird HINWEIS: Um ein gequetschtes Signal korrekt darzustellen, [16:9] oder [WIDE- ZOOM] anwählen. M403W/M363W/M323W/M353WS/M303WS/M403H/M323H [Computersignal] Bildformat des Eingangssignals 16:9 15:9 16:10 M403W/M363W/M323W/M353WS/M303WS Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt...

  • Seite 105: Einschalten Der Rauschunterdrückung [Rauschunterdrückung]

    5. Anwendung des Bildschirm-Menüs Einstellen der vertikalen Position des Bildes [POSITION] (auf M403W/M363W/M323W/M353WS/ M303WS/M403H/M323H nicht verfügbar) (nur wenn für das [BILDFORMAT], [16:9], [15:9], oder [16:10] angewählt wurde) Werden als [BILDFORMAT], [16:9], [15:9], oder [16:10] angewählt, wird das Bild mit schwarzen Rändern oben und unten dargestellt.

  • Seite 106: ❻ Menü-Beschreibungen Und Funktionen [Einrichten]

    5. Anwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [EINRICHTEN] [ALLGEMEINES] [M403W/M363W/M323W/M403X/M363X/M323X/M283X/ [M353WS/M303WS/M333XS] M403H/M323H] Verwendung des Digitalzooms [DIGITAL-ZOOM] (M353WS/M303WS/M333XS) Diese Funktion ermöglicht Ihnen die elektronische Feineinstellung der Bildgröße auf der Projektionsfläche. Verwenden Sie die Taste ◀ oder ▶, um das projizierte Bild zu vergrößern oder zu verkleinern.
  • Seite 107 5. Anwendung des Bildschirm-Menüs Verwendung der Wandfarben-Korrektur [WANDFARBE] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei Verwendung eines Bildschirmmaterials, dessen Farbe nicht Weiß ist. HINWEIS: • Durch Anwahl der Funktion [WEISSWANDTAFEL] wird die Lampenhelligkeit reduziert. • Die Option [WANDFARBE] kann nicht ausgewählt werden, wenn [AKTIV] für [3D] ausgewählt ist, wenn Bilder projiziert werden. Einstellung verschiedener Optionen bezüglich der Lampenhelligkeit [ECO-EINSTELLUNGEN] Mit dieser Option können Sie den Stromverbrauch reduzieren oder die Lampenlebensdauer durch die Steuerung der Lampenhelligkeit verlängern.
  • Seite 108 5. Anwendung des Bildschirm-Menüs NORMAL OPTION Stellt die Option ein, wenn [NORMAL] für die [ECO-BETRIEBSART] ausgewählt ist. KONSTANTE HELLIGKEIT: INAKTIV ����������������� Die Funktion KONSTANTE HELLIGKEIT ist deaktiviert� Die Lampenhelligkeit verringert sich schrittweise über längere Zeiträume� AKTIV �������������������� Die Lampenhelligkeit erhöht sich entsprechend der Lampenlebensdauer und wird auf dem gleichen Lam- penhelligkeitsniveau wie bei der Helligkeit NORMAL gehalten�...

  • Seite 109: [Menü]

    5. Anwendung des Bildschirm-Menüs [MENÜ] Auswahl der Menü-Farbe [FARBAUS WAHL] Sie können zwischen zwei Optionen für die Menüfarbe wählen: FARBE und MONOCHROM. Ein-/Ausschalten der Quellenanzeige [QUELLENANZEIGE] Mit dieser Option wird die Anzeige von Eingangsquellen (z. B. COMPUTER, HDMI1, HDMI2, VIDEO, USB-A, LAN, USB-B) oben rechts auf der Leinwand ein- oder ausgeschaltet.

  • Seite 110: Auswahl Der Menü-Anzeigezeit [Anzeigezeit]

    5. Anwendung des Bildschirm-Menüs Auswahl der Menü-Anzeigezeit [ANZEIGEZEIT] Über diese Option können Sie vorgeben, wie lange der Projektor nach der letzten Tastenbetätigung wartet, bis er das Menü ausblendet. Die wählbaren Optionen sind [MANUELL], [AUTO 5 SEK.], [AUTO 15 SEK.] und [AUTO 45 SEK.]. [AUTO 45 SEK.] ist die Werkseinstellung.

  • Seite 111: [Installation]

    5. Anwendung des Bildschirm-Menüs [INSTALLATION] Auswahl der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. FRONTPROJEKTION DECKENRÜCKPROJEKTION RÜCKPROJEKTION DECKENFRONTPROJEKTION Deaktivierung der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die BEDIENFELD-SPERRE-funktion ein oder aus. HINWEIS: • Diese BEDIENFELD-SPERRE-Funktion hat keinerlei Einfluss auf die Fernbedienungsfunktionen.

  • Seite 112: Auswahl Der Übertragungsrate [Übertragungsrate]

    5. Anwendung des Bildschirm-Menüs Auswahl der Übertragungsrate [ÜBERTRAGUNGSRATE] Diese Funktion stellt die Baudrate des PC-Steuerports (D-Sub 9P) ein. Datenraten von 4800 bis 38400 bps werden unterstützt. Die Standard-Einstellung ist 38400 bps.Wählen Sie die für das anzuschließende Gerät geeignete Baudrate (je nach Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlenswert). HINWEIS: Die Auswahl von [RESET] im Menü hat keinen Einfluss auf die von Ihnen ausgewählte Kommunikationsgeschwindigkeit.

  • Seite 113: Einstellung Der Mikrofonempfindlichkeit [Mikrofon-Empfindlichkeit]

    5. Anwendung des Bildschirm-Menüs Verwenden des Testmusters [TESTMUSTER] Zeigt das Testmuster an, um während der Projektor-Einrichtung auf Bildverzerrung zu überprüfen. Drücken Sie die ENTER-Taste, um das Testmuster anzuzeigen; drücken Sie die EXIT-Taste, um das Testmuster zu schließen und zum Menü zurückzukehren. Die Menübedienung und die Trapezkorrektur sind nicht möglich, während das Testmuster angezeigt wird.

  • Seite 114: Audio-Einstellung [Audio-Select]

    AKTIV]. HINWEIS: • Bei M403X/M363X/M323X/M283X/M333XS/M403H/M323H ist werkseitig [INAKTIV] eingestellt. • Bei M403W/M363W/M323W/M353WS/M303WS ist werkseitig [AKTIV] eingestellt. HDMI1/2 einstellen [HDMI-EINSTELLUNGEN] Nehmen Sie die Einstellungen für jeden Videopegel vor, wenn Sie HDMI-Geräte, wie z.B. einen DVD-Player, anschließen. VIDEO-LEVEL �������� Wählen Sie [AUTO] aus, um den Videopegel automatisch zu erkennen� Wenn die automatische Erkennung nicht die gewünschten Ergebnisse erzielt, wählen Sie [NORMAL] aus, um die Funktion [VERSTÄRKT] des...

  • Seite 115: [Optionen(2)]

    5. Anwendung des Bildschirm-Menüs [OPTIONEN(2)] Auswahl der Standby-Bedingung im [STANDBY-MODUS] Der Projektor verfügt über zwei Standby-Modi: [NORMAL] und [NETZWERK IM STANDBY]. Der Modus [NORMAL] ist der Modus, in dem Sie den Projektor in den Stromsparzustand versetzen können, der weniger Strom als der Modus [NETZWERK IM STANDBY] verbraucht. Der Projektor ist werksseitig auf den Modus [NORMAL] eingestellt.

  • Seite 116: Auswahl Der Standardquelle [Wahl Der Standardquelle]

    5. Anwendung des Bildschirm-Menüs Einschalten des Projektors durch Anlegen des Signals [AUT. NETZ. EIN(COMP.)] Befindet sich der Projektor im Standby-Modus, hat eine vom am COMPUTER IN-Eingang kommendes Signal zur Folge, dass der Projektor eingeschaltet und gleichzeitig das Computerbild projiziert wird. Mit dieser Funktion müssen Sie nicht mehr die POWER-Taste auf der Fernbedienung oder dem Projektorgehäuse drücken, um den Projektor einzuschalten.

  • Seite 117: Einstellung Des Co2-Fußabdruckfaktors [Co2-Umrechnung]

    5. Anwendung des Bildschirm-Menüs Einstellung des CO2-Fußabdruckfaktors [CO2-UMRECHNUNG] Stellt den CO2-Fußabdrucksfaktor in der CO2-Einsparungsberechnung ein. Die Anfangseinstellung beträgt 0,505 [kg-CO2/kWh] auf der Basis der von der OECD veröffentlichten CO2-Emissionen aus der Kraftstoffverbrennung (Ausgabe 2008). Auswahl Ihres Währungskurses [WÄHRUNGSKURS] Zeigt den Strompreis an (verfügbar in 4 Währungskurseinheiten). $ ����������������������������...

  • Seite 118: [3D]

    5. Anwendung des Bildschirm-Menüs [3D] Auswählen des Eingangs, der an eine Quelle von 3D-Bildern angeschlossen ist [COMPUTER/HDMI1/HDMI2/VIDEO] [3D] Diese Funktion schaltet den 3D-Modus zwischen AKTIV und INAKTIV für die einzelnen Eingänge um. AKTIV �������������������� Schaltet den 3D-Modus für den ausgewählten Eingang ein� HINWEIS: Um sicherzustellen, dass das unterstützte 3D-Signal empfangen wird, verwenden Sie eine der folgenden Möglichkeiten:...
  • Seite 119 5. Anwendung des Bildschirm-Menüs HINWEIS: Diese Funktion ist für die VIDEO-Quelle deaktiviert. [L/R-INVERTIERUNG] Ändern Sie die Einstellung, wenn Sie Schwierigkeiten haben, die 3D-Bilder zu sehen. NICHT INVERTIERT Normale Einstellung� INVERTIERT ����������� Ändert die Reihenfolge der Anzeige der Bilder für das linke Auge und rechte Auge�...

  • Seite 120: Einrichtung Des Projektors Für Eine Lan-Verbindung [Verkabeltes Lan]

    5. Anwendung des Bildschirm-Menüs Einrichtung des Projektors für eine LAN-Verbindung [VERKABELTES LAN] Wichtig • Nähere Informationen zu diesen Einstellungen erhalten Sie bei Ihrem Netzwerkadministrator. • Wenn Sie eine LAN-Verbindung verwenden möchten, schließen Sie ein LAN-Kabel (Ethernet-Kabel) an den LAN-Anschluss (RJ-45) des Projektors an. (→ Seite 128) TIPP: Die vorgenommenen Netzwerkeinstellungen werden nicht zurückgesetzt, selbst wenn im Menü [RESET] ausgewählt wird.

  • Seite 121: Einrichtung Des Projektors Für Eine Wlan-Verbindung (Mit Dem Optionalen Usb-Wlan-Adapter) [Drahtloses Lan]

    5. Anwendung des Bildschirm-Menüs Einrichtung des Projektors für eine WLAN-Verbindung (mit dem optionalen USB-WLAN- Adapter) [DRAHTLOSES LAN] Wichtig • Nähere Informationen zu diesen Einstellungen erhalten Sie bei Ihrem Netzwerkadministrator. • Wenn Sie eine WLAN-Verbindung verwenden möchten, schließen Sie den optionalen USB-WLAN-Adapter an den Projektor an.
  • Seite 122 5. Anwendung des Bildschirm-Menüs Hinweise zur Einrichtung der LAN-Verbindung So richten Sie den Projektor für eine LAN-Verbindung ein: Rufen Sie die HTTP-Server-Funktion auf. Der Web-Browser wird angezeigt (→ Seite 45). Gehen Sie auf [NETWORK SETTINGS] → [SETTINGS] → [WIRELESS LAN] → [PROFILE 1] oder [PROFILE 2]. Es können zwei Einstellungsprofile für den USB-WLAN-Adapter gespeichert werden.

  • Seite 123: ❼ Menü-Beschreibungen Und Funktionen [Info.]

    M333XS M403H M323H M363W 3500 h 3500 h bis 5000 h 8000 h Ca. 74 % M363X 6500 h M323W 3500 h 3500 h bis 5500 h 8000 h Ca. 76 % M323X 7000 h M303WS M283X 4500 h 4500 h bis...

  • Seite 124: [Quelle(1)]

    5. Anwendung des Bildschirm-Menüs [QUELLE(1)] [AUFLÖSUNG] [HORIZONTALE FREQUENZ] [VERTIKALE FREQUENZ] [SYNCH.-TYP] [SYNCH.-POLARITÄT] [SCAN-TYP] [QUELLE(2)] [SIGNALTYP] [VIDEOTYP] [BIT-TIEFE] [VIDEO-LEVEL] [3D-SIGNAL] [VERKABELTES LAN] [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE]...

  • Seite 125: [Drahtloses Lan]

    5. Anwendung des Bildschirm-Menüs [DRAHTLOSES LAN] [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE] [SSID] [NETZWERKTYP] [SICHERHEIT] [KANAL] [SIGNALPEGEL] [VERSION(1)] [FIRMWARE] [DATA] [VERSION(2)] [FIRMWARE2]...

  • Seite 126: [Sonstige]

    5. Anwendung des Bildschirm-Menüs [SONSTIGE] [PROJEKTORNAME] [HOST-NAME] [MODEL NO.] [SERIAL NUMBER] [LAN UNIT TYPE] [STEUER-ID] (wenn [STEUER-ID] gesetzt ist)

  • Seite 127: ❽ Menü-Beschreibungen Und Funktionen [Reset]

    5. Anwendung des Bildschirm-Menüs ❽ Menü-Beschreibungen und Funktionen [RESET] Rückstellung auf die Werkseinstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rückstellung der Einstellungen für alle Quellen auf die Werkseinstel- lungen: [AKTUELLES SIGNAL] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Folgende Positionen können zurück gesetzt werden: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE], [ÜBERTASTUNG], [RAUSCHUNTERDRÜCKUNG] und [TELECINE].

  • Seite 128: Installation Und Anschlüsse

    6. Installation und Anschlüsse Dieses Kapitel beschreibt die Aufstellung des Projektors und den Anschluss von Video- und Audioquellen. Die Aufstellung und Bedienung Ihres Projektors ist denkbar einfach. Bevor Sie den Projektor jedoch in Betrieb neh- men: ① Stellen Sie einen Projektionsschirm und den Projektor auf.
  • Seite 129 6. Installation und Anschlüsse [M403W/M363W/M323W] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,76 m (30"), wenn der Projektor grob gemessen etwa 1,0 m (41") von der Wand oder dem Pro- jektionsschirm entfernt aufgestellt ist.
  • Seite 130 6. Installation und Anschlüsse [M353WS/M303WS] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 1,52 m (60"), wenn der Projektor grob gemessen etwa 0,6 m (22") von der Wand oder dem Projektionsschirm entfernt aufgestellt ist.

  • Seite 131: Projektionsentfernung Und Bildschirmgröße

    4658 7925 17,5 10,5 5080 4064 3048 1981 6228 10594 17,5 10,5 7620 6096 4572 2971 9367 15931 17,5 10,5 [M403W/M363W/M323W] α Bildschirmgruöße Diagonale Breite Höhe Weit Fern Weit Fern Zoll Zoll Zoll Zoll Zoll Zoll Zoll Gard Gard 1278...

  • Seite 132: Reflexion Des Bildes

    Wenn Sie das Bild vom Projektor mit Hilfe eines Spiegels reflektieren, kommen Sie auch wenn Ihnen nur wenig Platz zur Verfügung steht, in den Genuss eines viel größeren Bildes. Kontaktieren Sie Ihren NEC-Händler, falls Sie ein Spiegelsystem benötigen. Wenn Ihr Bild bei der Verwendung eines Spiegels spiegelverkehrt dargestellt wird, können Sie die Bildausrichtung mit den MENU- und ▲▼◀▶-Tasten am Projektorgehäuse oder mit den Tasten auf der Fern-...

  • Seite 133: ❷ Herstellen Der Anschlüsse

    Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder aus- geschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
  • Seite 134 • Nach Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses anwählen. QUELLE-Taste am Projektorge- Eingangsanschluss Taste auf der Fernbedienung häuse COMPUTER IN COMPUTER (COMP1) HDMI 1 IN HDMI1 HDMI1 HDMI 2 IN HDMI2 HDMI2 USB-B USB-B (USB-B) HINWEIS: Der Projektor ist nicht mit den videoentschlüsselten Signalen des NEC ISS-6020-Umschalter kompatibel. HINWEIS: Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Videoquelle über einen handelsüblichen Bildrasterwandler wiedergegeben wird. Das liegt darin begründet, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal bearbeitet. Verfahren Sie in einem solchen Fall wie folgt. * Wenn bei der Anzeige eines Bildes unten und oben schwarze Streifen zu sehen sind oder ein dunkles Bild nicht richtig angezeigt wird: Lassen Sie ein Bild projizieren, das den Bildschirm ausfüllt, und drücken Sie anschließend die AUTO ADJ. -Taste auf der Fernbe- dienung oder am Projektorgehäuse.

  • Seite 135: Anschluss Eines Externen Monitors

    6. Installation und Anschlüsse Anschluss eines externen Monitors AUDIO OUT MONITOR OUT(COMP.) COMPUTER IN AUDIO IN Computer-Kabel (VGA) (Lieferumfang) Computer-Kabel (VGA) (nicht im Lieferumfang enthalten) Stereo-Klinkensteckerkabel (nicht im Liefer- umfang enthalten) Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen.

  • Seite 136: Anschluss An Einen Dvd-Player Oder Andere Av-Geräte

    6. Installation und Anschlüsse Anschluss an einen DVD-Player oder andere AV-Geräte Anschluss an den Video-Eingang VIDEO IN AUDIO IN Videokabel Audiokabel (nicht im (nicht im Lieferumfang enthalten) Lieferumfang enthalten) Audiogerät Audiokabel (nicht im Lieferumfang enthalten) • Nach Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses anwählen. QUELLE-Taste am Projektorge- Eingangsanschluss Taste auf der Fernbedienung...

  • Seite 137: Anschluss An Den Komponenteneingang

    6. Installation und Anschlüsse Anschluss an den Komponenteneingang AUDIO IN COMPUTER IN Stereo-Klinkenstecker-RCA-Audiokabel 15-pol. - an - RCA (nicht im Lieferumfang enthalten) (Weibchen) × 3 Kabel - Adapter (ADP-CV1E) Audiogerät Komponenten-Video-RCA- × 3 Kabel (nicht im Lieferumfang enthalten) DVD-Player Audiokabel (nicht im Lieferumfang enthalten) •...

  • Seite 138: Anschluss An Den Hdmi-Eingang

    6. Installation und Anschlüsse Anschluss an den HDMI-Eingang Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players, Blue-ray-Players oder Notebooks am HDMI IN-Anschluss Ihres Projektors anschließen. HINWEIS: Der HDMI IN-Anschluss unterstützt Plug & Play (DDC2B). HDMI 1 IN HDMI 2 IN HDMI-Kabel (nicht im Lieferumfang enthalten) Verwenden Sie ein High Speed HDMI -Kabel.

  • Seite 139: Anschluss An Ein Verkabeltes Lan

    6. Installation und Anschlüsse Anschluss an ein verkabeltes LAN Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel ein Netzwerkanschluss hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Gehen Sie auf [EINRICHTEN] →...

  • Seite 140: Anschluss An Ein Wlan

    6. Installation und Anschlüsse Anschluss an ein WLAN Mit dem USB-WLAN-Adapter können Sie eine WLAN-Verbindung herstellen. Wenn Sie eine WLAN-Verbindung ver- wenden möchten, müssen Sie dem Projektor eine IP-Adresse zuweisen. Wichtig: • Wenn Sie den Projektor mit USB-WLAN-Adapter in einem Bereich einsetzen möchten, in dem der Einsatz von WLAN-Geräten verboten ist, ziehen Sie den USB-WLAN-Adapter vom Projektor ab.
  • Seite 141 6. Installation und Anschlüsse Legen Sie einen Kreuzschlitzschraubendreher bereit. 1. Schalten Sie den Projektor mit der POWER-Taste aus, so dass er sich im Standby-Modus befindet, und ziehen Sie das Netzkabel ab. 2. Nehmen Sie die USB-Anschlussabdeckung (LAN) ab. Lösen Sie die Schraube, mit der die Abdeckung festgeschraubt ist.
  • Seite 142 6. Installation und Anschlüsse Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Wireless LAN PROFILE 1 oder PROFILE 2) PC mit eingesetzter PC mit integrierter drahtloser drahtloser LAN-Karte LAN-Funktion USB WLAN-Adapter Drahtloser Zugriffspunkt Verkabelter LAN...

  • Seite 143: Wartung

    7. Wartung In diesem Abschnitt werden einfache Wartungsmaßnahmen für die Reinigung des Objektivs, des Gehäuses sowie für den Austausch der Lampe beschrieben. ❶ Reinigen der Linse ACHTUNG • Sprühen Sie kein brennbares Gas, um den Staub und Schmutz, der sich in der Linse ansammelt, zu beseitigen. Dies könnte ein Feuer verursachen.

  • Seite 144: ❸ Austausch Der Lampe

    Lampe nach Erreichen des Endes ihrer Lebensdauer weiter benutzen, kann der Glaskolben der Lampe platzen und die Scherben werden im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran ver- letzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch.

  • Seite 145: Vor Abnahme Des Lampengehäuses

    7. Wartung Austausch der Lampe: 1. Entfernen Sie die Lampenabdeckung. (1)Die Lampenabdeckungsschraube lösen. • Die Lampenabdeckungsschraube ist nicht entfernbar. (2)Die Lampenabdeckungsschraube schieben und abziehen. 2. Entfernen des Lampengehäuses. (1)Lösen Sie die drei Schrauben, die das Lampengehäuse halten, bis sich der Kreuzschlitzschraubendreher frei dreht.

  • Seite 146: So Löschen Sie Die Lampenbetriebsstunden

    7. Wartung 3. Installation eines neuen Lampengehäuses. (1)Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. (2)Das Lampengehäuse zwecks Sicherung oben in der Mitte schieben. (3)Sichern Sie es mit den drei Schrauben. • Ziehen Sie die zwei Schrauben unbedingt an. 4.

  • Seite 147: Anhang

    8. Anhang ❶ Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor-Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet – Anzeige blinkt Blau 0,5 Sek. Ein, Der Projektor macht sich einschaltbereit.

  • Seite 148: Herkömmliche Störungen & Lösungen

    8. Anhang Herkömmliche Störungen & Lösungen (→ „Netz / Status / Lampen-Anzeige“ auf Seite 136.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung einge- oder aus schaltet ist� (→ Seiten 14, 15) • Stellen Sie sicher, dass die Lampenabdeckung richtig aufgesetzt ist. (→ Seite 135) • Überprüfen Sie, ob der Projektor überhitzt ist. Wenn die Belüftung um den Projektor herum nicht ausreichend ist, oder wenn der Raum, in dem die Präsentation ausgeführt wird, besonders warm ist, stellen Sie den Projektor an einem kühleren Ort auf�...

  • Seite 149: Kein Bild, Oder Das Bild Wird Nicht Richtig Angezeigt

    Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 150: ❷ Technische Daten

    8. Anhang ❷ Technische Daten Dieser Abschnitt umfasst technische Daten zur Leistung des Projektors. [M403W/M363W/M323W/M403X/M363X/M323X/M283X] Optik Modell-Nummer NP-M403W NP-M363W NP-M323W NP-M403X NP-M363X NP-M323X NP-M283X Projektionssy- Single DLP®-Chip (0,65 Zoll, Seitenverhältnis 16:10) Single DLP®-Chip (0,55 Zoll, Seitenverhältnis 4:3) stem Auflösung* 1280 × 800 Pixel (WXGA) 1024 ×...
  • Seite 151 8. Anhang Modell-Nummer NP-M403W NP-M363W NP-M323W NP-M403X NP-M363X NP-M323X NP-M283X Farbwidergabe 10-Bit-Signalaufbereitung (1,07 Milliarden Farben) (USB-A, LAN: 16,7 Millionen Farben) Kompatible Analog: VGA/SVGA/XGA/WXGA/Quad-VGA/SXGA/SXGA+/WXGA+/WXGA++/UXGA/WSXGA+/HD/Full-HD/WUXGA/Mac 13”/Mac 16”/Mac Signale* 19”/Mac 21”/Mac 23” Component: 480i/480p/720p/1080i (60 Hz), 576i/576p/1080i (50 Hz), DVD Progressive (50/60 Hz)
  • Seite 152 8. Anhang [M353WS/M303WS/M333XS] Optik Modell-Nummer NP-M353WS NP-M303WS NP-M333XS Projektionssystem Single DLP®-Chip (0,65 Zoll, Seitenverhältnis 16:10) Single DLP®-Chip (0,55 Zoll, Seitenver- hältnis 4:3) Auflösung* 1280 × 800 Pixel (WXGA) 1024 × 768 Pixel (XGA) Linse Digitaler Zoom und manuelle Einstellung des Fokus Digitales Zoomverhältnis = 1,2 F2,4/f = 6,5 mm Lampe...
  • Seite 153 8. Anhang Modell-Nummer NP-M353WS NP-M303WS NP-M333XS Sync-Kompatibilität Separate Sync Eingebauter 20 W (monaural) Lautsprecher Leistungsbedarf 100–240V AC, 50/60Hz Strombedarf 3,9-1,6A 3,3-1,4A 3,9-1,6A Energiever- ECO-BE- 338W (100-130V) 283W (100-130V) 338W (100-130V) brauch TRIEBSART 320W (200-240V) 269W (200-240V) 320W (200-240V) (Typischer INAKTIV NORMAL 276W (100-130V) 218W (100-130V)
  • Seite 154 8. Anhang [M403H/M323H] Optik Modell-Nummer NP-M403H NP-M323H Projektionssystem Single DLP®-Chip (0,65 Zoll, Seitenverhältnis 16:9) Auflösung* 1920 X 1080 Pixel (Full HD) Linse Manueller Zoom und Fokus Zoom-Verhältnis= 1,7 F = 2,4 - 3,2, f = 18,0 - 30,6 mm Lampe 270 W AC (219 W im NORMAL) (162 W im ECO)
  • Seite 155 Entspricht der EMC-Richtlinie (EN55022, EN55024, EN61000-3-2, EN61000-3-3) Besuchen Sie uns für zusätzliche Informationen im Internet unter: USA: http://www.necdisplay.com/ Europa: http://www.nec-display-solutions.com/ Weltweit: http://www.nec-display.com/global/index.html Für Informationen über unser optionales Zubehör, besuchen Sie unsere Webseite oder lesen Sie bitte unsere Bro- schüre. Änderung der technischen Daten ohne Ankündigung vorbehalten.

  • Seite 156: ❸ Gehäuseabmessungen

    8. Anhang ❸ Gehäuseabmessungen [M403W/M363W/M323W/M403X/M363X/M323X/M283X/M403H/M323H] Einheit: mm (zoll) 368 (14,5) Linsenmitte 80 (3,15) 200 (7,87) Linsenmitte Öffnungen für die Deckenmontage 175 (6,89)
  • Seite 157 8. Anhang [M353WS/M303WS/M333XS] Einheit: mm (zoll) 368 (14,5) 80 (3,2) Linsenmitte 200 (7,9) Linsenmitte Öffnungen für die Deckenmontage 175 (6,9)

  • Seite 158: Anbringen Der Optionalen Kabelabdeckung (Np05Cv)

    8. Anhang Anbringen der optionalen Kabelabdeckung (NP05CV) Zum Verbergen von Kabeln ist eine optionale Kabelabdeckung (NP05CV) erhältlich. VORSICHT: • Achten Sie darauf, die Schrauben festzudrehen, nachdem Sie die Kabelabdeckung anbringen. Die Missachtung dieser Maßnahme kann dazu führen, dass die Kabelabdeckung sich löst und abfällt, was zu einer Verletzung oder Beschädigung der Kabelabdeckung führen kann.

  • Seite 159: ❹ Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    8. Anhang ❹ Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss Stift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün oder Synch.-an-Grün Blau Masse Signalpegel Masse Rote Masse Cr-Masse Videosignal: 0,7 Vp-p (Analog) Grüne Masse Y-Masse Synch.-Signal: TTL level Blaue Masse Cb-Masse Hot-Plug Synch.-Signal-Masse...

  • Seite 160: ❺ Liste Kompatibler Eingangssignale

    50/59,94/60 *1 Ausgangsauflösung bei XGA-Modellen (M403X/M363X/M323X/ *4 WXGA-MODUS: INAKTIV M283X/M333XS) *5 WXGA-MODUS: AKTIV *2 Ausgangsauflösung bei WXGA-Modellen (M403W/M363W/M323W/ *6 Native Auflösung bei M403H/M323H M353WS/M303WS) *7 HDMI-Signale sind inbegriffen. *3 Der Projektor kann möglicherweise diese Signale nicht korrekt an- *8 60-Hz-Signale werden bei Nebeneinander, Übereinander und Frame- zeigen, wenn das [BILDFORMAT] im Bildschirm-Menü...

  • Seite 161: ❻ Pc-Steuercodes Und Kabelanschlüsse

    8. Anhang ❻ PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER INPUT SELECT HDMI 1 INPUT SELECT HDMI 2 INPUT SELECT VIDEO INPUT SELECT USB-A INPUT SELECT LAN INPUT SELECT USB-B PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF HINWEIS: Kontaktieren Sie Ihren Fachhändler vor Ort, wenn Sie eine vollständige Liste aller PC-Steuercodes benötigen.

  • Seite 162: ❼ Checkliste Für Die Fehlersuche

    8. Anhang ❼ Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.

  • Seite 163: Aufstellungsumgebung

    Notebook  / Tischgerät  Modellnummer des Fernbedienungsgerätes: Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Videorekorder, DVD-Player, Videokamera, Videospiel oder Signalkabel Sonstiges NEC-Norm oder Kabel von einem anderen Hersteller? Hersteller: Modellnummer: Länge: Zoll / m Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter Modellnummer:...

  • Seite 164: ❽ Tco-Zertifizierung

    Kennzeichnungsschild (auf der Unterseite des Produkts). Besuchen Sie unsere Webseite unter http://www. nec-display.com/ap/en_projector/tco/index.html, um eine Liste unserer TCO-zertifizierten Projektoren und deren TCO- Zertifizierung anzusehen (nur in Englisch verfügbar). Die TCO-Zertifizierung, von TCO Development entworfen, ist ein internationaler Umwelt- und Ergonomie-Standard für IT-Ausrüstung.

  • Seite 165: ❾ Lassen Sie Ihren Pro�Ektor Registrieren� (Für Ein-Lassen Sie Ihren Pro�Ektor Registrieren� (Für Ein- Wohner In Den Usa, Kanada Und Mexiko)

    Sie Ihr komplettes Formular online ab. Bei Empfang werden wir Ihnen einen Bestätigungsbrief mit allen Details, die Sie benötigen, um die schnelle und zuverlässige Garantie und die Serviceprogramme vom Marktführer NEC Display Solutions of America, Inc. nutzen zu können, zusenden.
  • Seite 166 © NEC Display Solutions, Ltd. 2015 7N952231...

Diese Anleitung auch für:

M363wM403xM323xM363xM353wsM283x ... Alle anzeigen

Inhaltsverzeichnis
