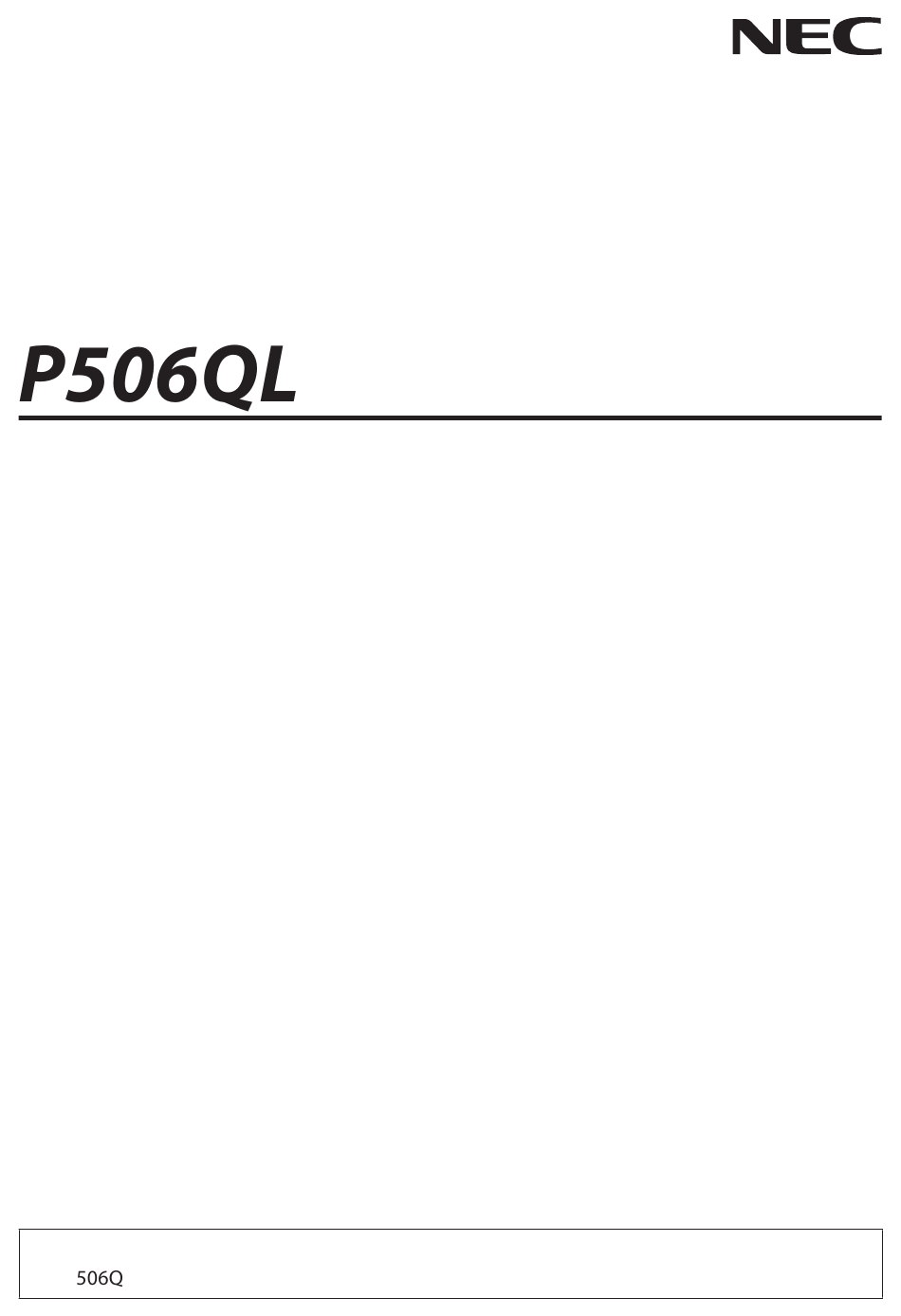

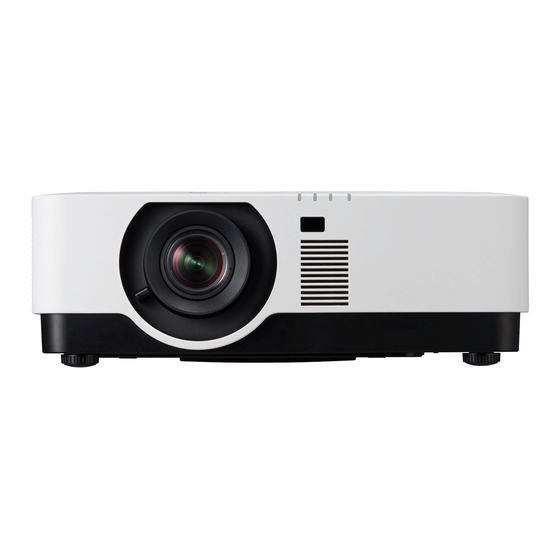

- Seite 1 Projektor Bedienungshandbuch Die neueste Version des Bedienungshandbuchs finden Sie auf unserer Website. https://www.nec-display.com/dl/en/pj_manual/lineup.html Modell Nr. NP-P...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Informationen ......................iii 1 Erste Schritte ........................1 1-1 Lieferumfang ..........................1 1-2 Übersicht über die Komponenten des Projektors ................2 Ansicht von vorne rechts ......................2 Ansicht von oben ........................3 Ansicht von hinten – OSD-Tasten ....................4 Ansicht von hinten (Anschlussblende) .................. - Seite 3 Inhalt 4 Wartung und Sicherheit ....................45 4-1 Projektor reinigen ........................45 Objektiv reinigen ........................45 Gehäuse reinigen ........................45 4-2 Physikalisches Schloss verwenden ..................... 46 Sicherheitssteckplatz verwenden ....................46 Sicherheitsleiste verwenden ...................... 46 5 Problemlösung ......................... 47 5-1 Häufige Probleme und ihre Lösungen ..................47 5-2 Tipps zur Problemlösung ......................
-
Seite 4: Wichtige Informationen
Wichtige Informationen Wichtige Informationen Wichtige Sicherheitshinweise Wir raten Ihnen dringend, sich diesen Abschnitt vor der Inbetriebnahme des Projektors aufmerksam durchzulesen. Diese Sicherheits- und Bedienungshinweise stellen einen langjährigen sicheren Einsatz des Projektors sicher. Bewahren Sie diese Anleitung zum zukünftigen Nachschlagen auf. Über die Symbole Zur Gewährleistung der sicheren und sachgemäßen Verwendung des Produktes nutzt diese Anleitung einige Symbole, die Verletzungen sowie Sachschäden vermeiden sollen. -
Seite 5: Sicherheitshinweis
Wichtige Informationen Sicherheitshinweis Handhabung des Netzkabels Bitte verwenden Sie das mit diesem Projektor gelieferte Netzkabel. Falls das • mitgelieferte Netzkabel nicht mit den Sicherheitsstandards, Spannungs- und Stromwerten Ihrer Region übereinstimmt, müssen Sie ein entsprechendes konformes Netzkabel verwenden. Das verwendete Netzkabel muss zugelassen sein und mit •... - Seite 6 Wichtige Informationen Projektor installieren Dieser Projektor ist darauf ausgelegt, mit einer Stromversorgung von 100 bis 240 • Wechselspannung, 50/60 Hz zu arbeiten. Prüfen Sie vor Verwendung des Projektors, ob die Stromversorgung, an die der Projektor angeschlossen werden soll, diese Anforderungen erfüllt. Verwenden Sie eine Steckdose als Stromversorgung des Projektors.
-
Seite 7: An Der Decke Aufhängen
Wichtige Informationen An der Decke aufhängen Wenden Sie sich an Ihren Händler, falls besondere Arbeiten erforderlich sein • sollten, beispielsweise das Aufhängen des Projektors an der Decke Versuchen Sie niemals, den Projektor in solchen Fällen eigenständig zu installieren. Der Projektor könnte herunterfallen und Verletzungen verursachen. Das Aufhängen des Projektors an der Decke erfordert eine ausreichende Deckenstärke, um den Projektor zu tragen;... -
Seite 8: Über Die Lichtquelle Des Projektors
Wichtige Informationen Über die Lichtquelle des Projektors Blicken Sie nicht in das Projektorobjektiv. • Starkes Licht während des Projektorbetriebs könnte Ihren Augen schaden. • Achten Sie insbesondere darauf, dass sich keine Kinder in der Nähe befinden. Blicken Sie nicht mit optischen Vorrichtungen (Lupen, Reflektoren usw.) in das •... -
Seite 9: Netzkabel Mit Erde Verbinden
Wichtige Informationen Netzkabel mit Erde verbinden Bei Betrieb dieses Gerätes muss das Netzkabel an eine Erde angeschlossen sein. • Falls das Netzkabel nicht mit einer Erde verbunden ist, droht Stromschlaggefahr. Achten Sie also darauf, dass das Netzkabel richtig geerdet ist. Verwenden Sie keinen 2-adrigen Steckeradapter. -
Seite 10: Umgang Mit Batterien
Wichtige Informationen Umgang mit Batterien Gehen Sie sorgfältig mit Batterien um. Andernfalls drohen Brand, Verletzungen • oder Kontamination der Umgebung. Batterien dürfen nicht kurzgeschlossen, auseinandergenommen oder im Feuer entsorgt werden. Verwenden Sie nur die angegebenen Batterien. Kombinieren Sie nicht neue und alte Batterien. Achten Sie beim Einlegen von Batterien auf die Polaritäten (+ und –). -
Seite 11: Lasersicherheitshinweis
Wichtige Informationen Lasersicherheitshinweis Halten Sie alle Gesetze und Vorschriften Ihres Landes in Bezug auf die Installation und Verwaltung des Gerätes ein. China Dieses Produkt ist als Gerät der Klasse 3R von GB 7247.1-2012 klassifiziert. LASERPRODUKT DER KLASSE 3R VON GB 7247.1-2012 Laserstrahlung –... - Seite 12 Wichtige Informationen Produktetiketten Die Warn- und Erläuterungsetiketten des LASERPRODUKTS der Klasse 1 in Übereinstimmung mit IEC 60825-1, dritte Ausgabe, und der KLASSE 3R in Übereinstimmung mit GB 7247.1-2012 sind an den nachstehend gezeigten Positionen befestigt. *Warnetikett Laser *China-Modell *US- und EU-Modell *China-Modell –...
- Seite 13 Wichtige Informationen Reichweite des Laserstrahls Die nachstehende Abbildung zeigt die maximale Reichweite des Laserstrahls. Horizontaler Winkel (Einheit: Grad). Vertikaler Winkel (Einheit: Grad) Objektivposition Zoom Ganz rechts Mitte (Referenzwert) Ganz links Weitwinkel 32,3 24,3 32,3 Tele 22,7 16,6 22,7 Vertikaler Winkel (Einheit: Grad) Objektivposition Ganz oben Mitte (Referenzwert)
- Seite 14 Die Federal Communications Commission erlaubt keine Modifikationen oder Änderungen am Gerät mit • AUSNAHME der von der NEC Display Solutions of America, Inc. in dieser Anleitung angegebenen Modifikationen oder Änderungen. Bei Nichteinhaltung dieser Regierungsvorschrift erlischt Ihre Berechtigung zum Betrieb dieses Gerätes.
-
Seite 15: Ihr Altprodukt Entsorgen
Wichtige Informationen Ihr Altprodukt entsorgen In der Europäischen Union EU-weite Gesetzgebung entsprechend der Implementierung im jeweiligen Mitgliedstaat erfordert, das elektrische und elektronische Altgeräte mit der Kennzeichnung (links) getrennt vom normalen Hausmüll entsorgt werden müssen. Dies beinhaltet Projektoren und ihr elektrisches Zubehör. Befolgen Sie bei der Entsorgung solcher Produkte die Anweisungen Ihrer Stadtverwaltung und/oder erkundigen Sie sich bei dem Laden, in dem Sie das Produkt erworben haben. -
Seite 16: Warnhinweise Zur Gewährleistung Der Leistungsfähigkeit Des Projektors
Wichtige Informationen Warnhinweise zur Gewährleistung der Leistungsfähigkeit des Projektors Nicht an Orten installieren, die Vibrationen oder Stößen ausgesetzt sind. • Bei Installation an Orten, die Vibrationen ausgesetzt sind, bspw. in Fahrzeugen usw., könnte der Projektor durch Vibrationen und Stöße beeinträchtigt werden, sodass interne Teile Schaden nehmen und möglicherweise nicht richtig funktionieren. -
Seite 17: Abstand Bei Installation Des Projektors
Wichtige Informationen Abstand bei Installation des Projektors Halten Sie bei Installation des Projektors wie nachstehend beschrieben ausreichend Abstand rund herum ein. Andernfalls könnte die vom Projektor ausgegebene heiße Luft wieder angesogen werden. Achten Sie außerdem darauf, dass kein Luftstrom von einer Klimaanlage auf den Projektor trifft. Das Heizsteuerungssystem des Projektors könnte eine Anomalie (Temperaturfehler) erkennen und den Projektor automatisch abschalten. -
Seite 18: Über Das Urheberrecht Originaler Projizierter Bilder
Wichtige Informationen Über das Urheberrecht originaler projizierter Bilder: Bitte beachten Sie, dass eine Verwendung dieses Projektors für kommerzielle Zwecke oder zur Erlangung öffentlicher Aufmerksamkeit an Orten, wie Cafés oder Hotels, und dass die Nutzung von Komprimierung oder Erweiterung des Anzeigebildes mit den folgenden Funktionen Urheberrechtsverletzungen darstellen können. [SEITENVERHÄLTNIS], [TRAPEZKORREKTUR], Zoomfunktion und ähnliche Funktionen. - Seite 19 Wichtige Informationen Marken • Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. • Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. •...
-
Seite 20: Erste Schritte
Wenden Sie sich umgehend an Ihren Händler, falls etwas fehlen oder beschädigt sein sollte bzw. das Gerät nicht funktioniert. Wir empfehlen Ihnen, die Originalverpackung aufzubewahren, falls Sie das Gerät einmal zu Reparaturzwecken einsenden müssen. Nur Nordamerika • Eingeschränkte Garantie Kunden in Europa: Unsere aktuell gültige Garantierichtlinie finden Sie auf unserer Webseite: https://www.nec-display-solutions.com – 1 –... -
Seite 21: Übersicht Über Die Komponenten Des Projektors
1-2 Übersicht über die Komponenten des Projektors Ansicht von vorne rechts 1 2 3 4 5 6 9 10 LEMENT OMPONENTE ESCHREIBUNG IEHE EITE Zuluftöffnungen Zur Aufnahme kalter Luft Zoomhebel Zum Vergrößern des projizierten Bildes. Fokusring Zum Scharfstellen des projizierten Bildes. Objektiv Projektionsobjektiv Fernbedienungssensor... -
Seite 22: Ansicht Von Oben
Ansicht von oben LEMENT OMPONENTE ESCHREIBUNG IEHE EITE Betriebsanzeige Zeigt den Betriebszustand. Statusanzeige Zeigt den Status des Projektors. Lichtanzeige Zur Anzeige des Lichtquellenstatus. Temperaturanzeige Zeigt den Temperaturstatus. Vertikaler Objektivversatz Zur Anpassung der vertikalen Bildposition. (Aufwärts / Abwärts) Horizontaler Objektivversatz Zur Anpassung der horizontalen Bildposition. (Links / Rechts) –... -
Seite 23: Ansicht Von Hinten - Osd-Tasten
Ansicht von hinten – OSD-Tasten LEMENT OMPONENTE ESCHREIBUNG IEHE EITE EINGANG Zum Aufrufen des Quelle-Menüs. Zur OSD-Navigation und Änderung von Einstellungen. Schnellmenü – zur Lautstärkeregelung. Zur Navigation und Einstellungsänderung im OSD. Zur OSD-Navigation und Änderung von Einstellungen. Schnellmenü – zur Lautstärkeregelung. Zum Ein-/Ausschalten des Projektors. -
Seite 24: Ansicht Von Hinten (Anschlussblende)
Ansicht von hinten (Anschlussblende) 1 2 3 4 LEMENT OMPONENTE ESCHREIBUNG IEHE EITE SERVICE Nur für Wartungspersonal. Nur 5-V-Stromversorgung. USB-Stromversorgung Hinweis: Unterstützt eine Ausgabe von 5 V/2,0A, solange der Projektor (5 V/2,0A) eingeschaltet ist. Audioausgang Hier schließen Sie ein Audiokabel zum Audiodurchschleifen an. AUDIO-Eingang Hier schließen Sie das Audiokabel eines Audiogerätes an. -
Seite 25: Ansicht Von Unten
Ansicht von unten 250mm [ 9.84" ] 200mm [ 7.87" ] LEMENT OMPONENTE ESCHREIBUNG IEHE EITE Informationen zur Deckenmontage des Projektors erhalten Sie bei Ihrem Deckenmontagelöcher Händler. Drehen Sie den Regler zur Einstellung des Neigfuß Projektionswinkels. Hinweis: Verwenden Sie bei der Installation ausschließlich UL-gelistete Deckenhalterungen. Verwenden Sie zur Deckenmontage zugelassene Montagehardware und M4-Schrauben mit einer maximalen Schraubentiefe von 8 mm. -
Seite 26: Referenzabbildungen Für Ständer
Referenzabbildungen für Ständer Bitte wenden Sie sich zur Gestaltung und Herstellung eines angepassten Ständers für die Hochformatprojektion an einen Installationsserviceanbieter (kostenpflichtig). Bitte stellen Sie sicher, dass das Design mit folgenden Bedingungen übereinstimmt: • Befestigen Sie den Ständer über die 4 Schraubenlöcher an der Rückseite des Projektors. Mittenabmessung Schraubenloch: 250 ×... -
Seite 27: Spezifikationen Der Fernbedienung
1-3 Spezifikationen der Fernbedienung Hinweis: 1. Verwenden Sie den Projektor nicht bei hellem Fluoreszenzlicht. Bestimmte hochfrequente Fluoreszenzleuchten können die Funktion der Fernbedienung beeinträchtigen. 2. Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Projektor befinden. Sollte sich ein Hindernis zwischen Fernbedienung und Projektor befinden, können Sie das Signal über bestimmte reflektierende Oberflächen (z. - Seite 28 Tastenname Kurz Ein-Taste Bereitschaft Aus-Taste SOURCE (Quelle) Anzeigemenü der Eingangsauswahl HDMI1 Eingang auf HDMI1 umschalten HDMI2 Eingang auf HDMI2 umschalten HDBaseT Eingang auf HDBaseT umschalten DisplayPort COMPUTER Eingang auf Computer umschalten AUTO ADJ. VIDEO USB-A USB-B APPS MENU Menübedienung AV-MUTE AV-Stummschaltung ein/aus FREEZE Standbild ein/aus...
-
Seite 29: Betriebsreichweite Der Fernbedienung
1-4 Betriebsreichweite der Fernbedienung Die Fernbedienung nutzt zur Steuerung des Projektors die Infrarotübertragung. Sie müssen die Fernbedienung nicht direkt auf den Projektor richten. Sofern Sie die Fernbedienung auf die Vorderseite des Projektors richten, beträgt der Radius der Betriebsreichweite etwa sieben Meter und der Winkel 30° ober- und unterhalb des Projektorstandortes. Sollte der Projektor nicht auf die Fernbedienung reagieren, treten Sie etwas näher an ihn heran. -
Seite 30: Einrichtung Und Bedienung
2 Einrichtung und Bedienung 2-1 Batterien in die Fernbedienung einlegen Entfernen Sie die Abdeckung des Batteriefachs, indem Sie diese in Pfeilrichtung schieben. Legen Sie die Batterie ein; der Pluspol muss nach oben zeigen. Bringen Sie die Abdeckung wieder an. Warnhinweise zur Fernbedienung 1. -
Seite 31: Projektor Einschalten Und Herunterfahren
2-2 Projektor einschalten und herunterfahren Schließen Sie das Netz- und Signalkabel sicher an. Bei hergestellter Verbindung blinkt die Betriebs-LED zunächst grün und leuchtet dann grün. Schalten Sie die Lichtquelle mit Hilfe der „ “-Taste am Projektors oder über die „ “- Taste an der Fernbedienung ein. - Seite 32 Wenn mehr als ein Eingangsgerät angeschlossen ist, drücken Sie zum Umschalten zwischen den Geräten die QUELLE-Taste und anschließend ▲▼. • HDMI 1: High-Definition Multimedia Interface-kompatibel • HDMI 2: High-Definition Multimedia Interface-kompatibel • COMPUTER: Analoges RGB • HDBaseT: Unterstützung für die Verteilung von HD-Videos, digitalen RS-232-Audioinhalten, RJ-45- und IR-Funktion über ein standardmäßiges Cat-5e/6-Kabel.
-
Seite 33: Projektorposition Anpassen
2-3 Projektorposition anpassen Beachten Sie beim Aufstellen des Projektors Folgendes: • Projektortisch oder -ständer sollten einen sicheren, ebenen Stand aufweisen. • Platzieren Sie den Projektor so, dass er lotrecht zur Leinwand steht. • Achten Sie darauf, dass die Kabel sicher verlegt sind, sodass niemand darüber stolpert. Drehen Sie den Regler zum Anheben der Projektorhöhe gegen den Uhrzeigersinn. -
Seite 34: Position Des Projektionsbildes Per Objektivversatz Anpassen
2-4 Position des Projektionsbildes per Objektivversatz anpassen Knopf des Knopf des horizontalen Vertikalen Objektivversatzes Objektivversatzes Die Objektivversatzfunktion ermöglicht einen Objektivversatz, der der Anpassung der vertikalen oder horizontalen Position des projizierten Bildes innerhalb des nachstehend angegebenen Bereichs dient. Der Versatz ist ein einzigartiges System, das im Vergleich zu herkömmlichen Objektivversatzsystemen einen Versatz unter Einhaltung eines wesentlich höheren ANSI-Kontrastverhältnisses bietet. -
Seite 35: Vertikale Bildposition Anpassen
Vertikale Bildposition anpassen Die vertikale Bildhöhe kann auf etwa 60 % der Versatzposition angepasst werden. Beachten Sie, dass die maximale vertikale Bildhöhe durch die horizontale Bildposition eingeschränkt werden kann. Es ist beispielsweise nicht möglich, die oben genannte maximale vertikale Bildhöhe zu erreichen, wenn die horizontale Bildposition auf das Maximum eingestellt ist. -
Seite 36: Zoomfaktor, Fokus Und Trapezkorrektur Anpassen
2-5 Zoomfaktor, Fokus und Trapezkorrektur anpassen Passen Sie die Größe des projizierten Bildes mit Hilfe des Zoomreglers (nur am Projektor) an Stellen Sie das projizierte Bild mit Hilfe des Fokusreglers (nur am Projektor) scharf Drücken Sie zur Auswahl der vertikalen Trapezkorrektur Keystone und ▲▼... -
Seite 37: Lautstärke Anpassen
2-6 Lautstärke anpassen Drücken Sie die Tasten Volume +/- an der Fernbedienung oder die Tasten Bedienfeld, um Lautstärke +/- anzupassen. Die Lautstärke-Leiste erscheint auf dem Bildschirm Drücken Sie zum Deaktivieren der Bild- und Audioausgabe die Taste AV-MUTE (diese Funktion ist nur über die Fernbedienung verfügbar). -
Seite 38: Einstellungen Des Bildschirmmenüs (Osd)
3 Einstellungen des Bildschirmmenüs (OSD) 3-1 Bedienelemente des Bildschirmmenüs Der Projektor verfügt über ein Bildschirmmenü, über das Sie das Bild anpassen und verschiedene Einstellungen ändern können. OSD-Navigation Sie können mit Hilfe der Pfeiltasten an der Fernbedienung oder der Tasten am Projektor durch das Bildschirmmenü navigieren und Änderungen vornehmen. -
Seite 39: Osd-Sprache Einstellen
3-2 OSD-Sprache einstellen Stellen Sie vor dem Fortfahren die gewünschte OSD-Sprache ein. Drücken Sie die Menu (Menü)-Taste. Navigieren Sie mit ◄► zum Menü EINRICHTUNG. Heben Sie mit ▲▼ die Option SPRACHE hervor. Markieren Sie mit den Pfeiltasten die gewünschte Sprache. Drücken Sie zum Schließen des Bildschirmmenüs die MENU-Taste. -
Seite 40: Übersicht Über Das Bildschirmmenü
3-3 Übersicht über das Bildschirmmenü Der folgenden Abbildung können Sie die Menüelemente und deren zugehörige Einstellungsbereiche entnehmen. Hauptmenü Submenü Einstellungen EINGANG HDMI VIDEO-LEVEL AUTO, NORMAL, VERSTÄRKT COMPUTER -5~5 HORIZONTAL-POSITION -5~5 VERTIKAL-POSITION 0~100 PHASE -5~5 TAKT BRILLE DLP-LINK, IR SYNCH.-UMKEHR INAKTIV, AKTIV AUTO-QUELLE INAKTIV, AKTIV TESTMUSTER... - Seite 41 Hauptmenü Submenü Einstellungen ANZEIGE BILDFORMAT AUFFÜLLUNG, 4:3, 16:9, LETTERBOX DIGITAL-ZOOM -10~10 TRAPEZ -30~30 AUSRICHTUNG FRONTPROJEKTION, RÜCKPROJEKTION, DECKENFRONTPROJEKTION, DECKENRÜCKPROJEKTION NETZWERK VERBINDEN DEAKTIVIEREN, AKTIVIEREN DHCP INAKTIV, AKTIV IP-ADRESSE 0~ 255, 0~ 255, 0~ 255, 0~ 255 SUBNET-MASKE 0~ 255, 0~ 255, 0~ 255, 0~ 255 GATEWAY 0~ 255, 0~ 255, 0~ 255, 0~ 255 0~ 255, 0~ 255, 0~ 255, 0~ 255...
-
Seite 42: Eingang-Menü
3-4 EINGANG-Menü Achtung Alle geänderten Parameter des Anzeigemodus werden bei Änderung im Benutzermodus gespeichert. Rufen Sie mit der Taste MENU das OSD-Menü auf. Wählen Sie mit den Pfeiltasten ◄► das EINGANG-Menü. Navigieren Sie mit ▲▼ im EINGANG-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte◄►. -
Seite 43: Computer-Menü
COMPUTER-Menü Öffnen Sie mit der Menu-Taste das OSD-Menü. Wählen Sie mit ◄ das ANPASSEN-Menü. Wählen Sie mit ▼ / ▲ das COMPUTER-Menü; drücken Sie dann Enter oder ►. Mit den Tasten ▼ / ▲ bewegen Sie sich im COMPUTER-Menü nach oben und unten. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und horizontalen (nach links oder rechts) Anpassen der... -
Seite 44: Einstellungen
3D-Einstellungen LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und Wählen eines anderen 3D-Modus die Tasten ◄►. BRILLE Drücken Sie zum Aufrufen und De-/Aktivieren der 3D-Sync-Umkehrung die Tasten ◄►. SYNCH.-UMKEHR Hinweis: 1. Das 3D-OSD-Menüelement ist ausgegraut, wenn keine geeignete 3D-Quelle anliegt. Dies ist die Standardeinstellung. 2. -
Seite 45: Einst.-Menü
3-5 EINST.-Menü Rufen Sie mit der Taste MENU das OSD-Menü auf. Wählen Sie mit den Pfeiltasten ◄► das EINST.-Menü. Navigieren Sie mit ▲▼ im EINST.-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte◄►. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und Einstellen des Referenzmodus die Tasten ◄►. REFERENZ Drücken Sie zum Aufrufen des Menüs Detaileinstellungen Enter. -
Seite 46: Detail-Einstellung-Menü
DETAIL-EINSTELLUNG-Menü Rufen Sie mit der Taste MENU das OSD-Menü auf. Navigieren Sie mit ◄► zum Menü EINST.. Navigieren Sie mit ▲▼ zum Menü DETAIL-EINSTELLUNG und drücken Sie dann Enter oder ►. Navigieren Sie mit ▲▼ im Menü DETAIL- EINSTELLUNG nach oben und unten. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und Anpassen der Gammakorrektur des Bildschirms die Tasten... -
Seite 47: Weissabgleich
WEISSABGLEICH Rufen Sie mit ENTER das Submenü WEISSABGLEICH auf. LEMENT ESCHREIBUNG Drücken Sie zum Anpassen des roten Kontrasts ◄►. KONTRAST R Drücken Sie zum Anpassen des grünen Kontrasts ◄►. KONTRAST G Drücken Sie zum Anpassen des blauen Kontrasts ◄►. KONTRAST B Drücken Sie zum Anpassen der Helligkeit von Rot ◄►. -
Seite 48: Erweitert Funktionen
ERWEITERT Funktionen Rufen Sie mit der Taste ENTER das Submenü ERWEITERT auf. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und Anpassen des Weißspitzenwertes ◄►. WEISS MAX. Wählen Sie mit den Tasten ◄► eine andere MEMC-Stufe. MEMC Passen Sie mit den Tasten ◄► die adaptive Bewegungsschärfe (2D-Verstärkung) an. BILD-PEAKING –... -
Seite 49: Farbkorrektur
FARBKORREKTUR Öffnen Sie mit der Menu-Taste das OSD-Menü. Navigieren Sie mit ◄► zum Menü EINST.. Wählen Sie mit ▼▲ das FARBKORREKTUR-Menü, drücken Sie dann Enter oder ►. Mit den Tasten ▼▲ bewegen Sie sich im FARBKORREKTUR-Menü nach oben und unten. LEMENT ESCHREIBUNG Wählen Sie mit ◄►... -
Seite 50: Anzeige-Menü
3-6 ANZEIGE-Menü Rufen Sie mit der Taste MENU das OSD-Menü auf. Wählen Sie mit den Pfeiltasten ◄► das ANZEIGE-Menü. Navigieren Sie mit ▲▼ im ANZEIGE Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte◄►. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und Anpassen des Seitenverhältnisses die Tasten ◄►. -
Seite 51: Netzwerk-Menü
3-7 NETZWERK-Menü Rufen Sie mit der Taste MENU das OSD-Menü auf. Wählen Sie mit den Pfeiltasten ◄► das NETZWERK-Menü. Navigieren Sie mit ▲▼ im NETZWERK-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte◄►. LEMENT ESCHREIBUNG VERBINDEN Zeigt den Netzwerkverbindungsstatus an. -
Seite 52: Lan_Rj45
LAN_RJ45 Der LAN-Anschluss Sie können den Projektor auch mit einem PC (oder Notebook) über ein Kabelnetzwerk (LAN) steuern und überwachen. Die Kompatibilität mit Crestron / AMX (Geräteerkennung) ermöglicht nicht nur zusammengefasstes Projektormanagement im Netzwerk, sondern auch die Verwaltung über eine Web-Schnittstelle am PC oder Notebook. Unterstützte externe Geräte Der Projektor verarbeitet bestimmte Befehle des Crestron Electronics-Controllers und passender Software (z. -
Seite 53: Lan_Rj45
LAN_RJ45 1. Schließen Sie ein RJ45-Kabel an den RJ45-Port des Projektors und Ihres PCs (Notebooks) an. 2. Wählen Sie am PC (Laptop) Start → Einstellungen →Network & Internet →Ethernet →Adapteroptionen ändern. – 34 –... - Seite 54 – 35 –...
- Seite 55 3. Klicken Sie mit der rechten Maustaste auf Ethernet und wählen Sie Eigenschaften. 4. Wählen Sie im Eigenschaften-Fenster die Netzwerk-Registerkarte; klicken Sie dort auf Internetprotokoll (TCP/IP). 5. Klicken Sie auf Eigenschaften. 6. Klicken Sie auf Folgende IP-Adresse verwenden; geben Sie die IP-Adresse und Subnetzmaske ein; klicken Sie dann auf OK.
- Seite 56 8. Wählen Sie Einstellungen 2→ Erweitert 1 → Netzwerk 9. Geben Sie unter Netzwerk Folgendes ein: DHCP: Aus IP-Adresse: 10.10.10.10 Subnetzmaske: 255.255.255.0 Gateway: 0.0.0.0 DNS-Server: 0.0.0.0 (Enter) / ►. 10. Drücken Sie zum Bestätigen der Einstellungen Öffnen Sie einen Webbrowser (z.
- Seite 57 ATEGORIE LEMENT INGABELÄNGE IP-Adresse Crestron-Steuerung IP-Kennung Port Projektorname Projektor Standort Zugewiesen zu DHCP (aktiviert) (nicht verfügbar) IP-Adresse Netzwerkkonfiguration Subnetzmaske Standard-Gateway DNS-Server Aktiviert (nicht verfügbar) Benutzerkennwort Neues Kennwort Bestätigen Aktiviert (nicht verfügbar) Administratorkennwort Neues Kennwort Bestätigen Weitere Informationen finden Sie unter http://www.crestron.com. –...
-
Seite 58: Einrichten
3-8 EINRICHTEN Rufen Sie mit der Taste MENÜ das OSD-Menü auf. Navigieren Sie mit ◄► zum Menü EINRICHTEN. Navigieren Sie mit ▲▼ im EINRICHTEN-Menü nach oben und unten. Drücken Sie zum Aufrufen und Ändern der Einstellungswerte◄►. LEMENT ESCHREIBUNG Rufen Sie mit Enter das Menü Lichtmodus auf. Auf Seite40 finden Sie weitere LICHTBETRIEBSART... -
Seite 59: Lichtbetriebsart
LICHTBETRIEBSART Rufen Sie mit der Taste MENÜ das OSD-Menü auf. Navigieren Sie mit ◄► zum Menü EINRICHTEN. Navigieren Sie mit ▲▼ zum Menü LICHTBETRIEBSART, drücken Sie dann Enter oder ►. Navigieren Sie mit ▲▼ im Menü LICHTBETRIEBSART nach oben und unten. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und Anpassen des Ökomodus die Tasten ◄►. -
Seite 60: Standby-Modus
STANDBY-MODUS Rufen Sie mit der Taste MENU das OSD-Menü auf. Navigieren Sie mit ◄► zum Menü EINRICHTEN. Navigieren Sie mit ▲▼ zum Menü BEREITSCHAFTSMODUS, drücken Sie dann Enter oder ►. Navigieren Sie mit ▲▼ im Menü BEREITSCHAFTSMODUS nach oben und unten. LEMENT ESCHREIBUNG Wählen Sie mit ◄►... -
Seite 61: Menu
MENU Rufen Sie mit der Taste MENU das OSD-Menü auf. Navigieren Sie mit ◄► zum Menü EINRICHTEN. Wählen Sie mit ▲▼ das Menü MENÜ, drücken Sie dann Enter oder ►. Navigieren Sie mit ▲▼ im Menü MENÜ nach oben und unten. LEMENT ESCHREIBUNG Drücken Sie zum Aufrufen und Aktivieren oder Deaktivieren der Nachrichtenanzeige die... -
Seite 62: Sicherheit
SICHERHEIT Rufen Sie mit der Taste MENU das OSD-Menü auf. Navigieren Sie mit ◄► zum Menü EINRICHTEN. Wählen Sie mit ▲▼ das Menü SICHERHEIT, drücken Sie dann Enter oder ►. Navigieren Sie mit ▲▼ im Menü SICHERHEIT nach oben und unten. LEMENT ESCHREIBUNG Rufen Sie mit ◄►... -
Seite 63: Info. Menü
3-9 INFO. Menü Rufen Sie mit der Taste MENU das OSD-Menü auf. Navigieren Sie mit ◄► zum Menü INFO.. Mit ▲▼ können Sie im Menü INFO. nach oben und unten navigieren. LEMENT ESCHREIBUNG EINGANGSANSCHLUSS Zeigt die aktivierte Quelle an. Zeigt die Auflösung/Videoinformationen der RGB-Quelle und den Farbstandard der QUELLENBEZEICHNUNG Videoquelle an. -
Seite 64: Wartung Und Sicherheit
4 Wartung und Sicherheit 4-1 Projektor reinigen Entfernen Sie zur Sicherstellung eines störungsfreien Betriebs Staub und Schmutz vom Projektor. Warnung: 1. Denken Sie daran, den Projektor mindestens 30 Minuten vor dem Reinigen auszuschalten und den Netzstecker zu ziehen. Andernfalls kann es zu schweren Verbrennungen kommen. 2. -
Seite 65: Physikalisches Schloss Verwenden
4-2 Physikalisches Schloss verwenden Sicherheitssteckplatz verwenden Bei Angst vor Diebstahl können Sie den Projektor mit dem Sicherheitssteckplatz und einem Sicherheitskabel an einem festen Gegenstand anbringen. Hinweis: Einzelheiten zum Kauf eines geeigneten Kensington-Sicherheitskabels erhalten Sie bei Ihrem Händler. Das Sicherheitsschloss gehört zu Kensingtons MicroSaver Security System. Bitte wenden Sie sich bei jeglichen Fragen/Anmerkungen an: Kensington, 2853 Campus Drive, San Mateo, CA 94403, U.S.A. -
Seite 66: Problemlösung
5 Problemlösung 5-1 Häufige Probleme und ihre Lösungen Diese Anleitung bietet Tipps zur Lösung von Problemen, die beim Betrieb des Projektors auftreten können. Sollten sich diese Probleme nicht beheben lassen, wenden Sie sich bitte an Ihren Händler. Häufig zeigt sich bei der Suche nach der Fehlerquelle, dass das Problem durch etwas so Simples wie einen Wackelkontakt verursacht wurde. -
Seite 67: Led-Fehlermeldungen
5-3 LED-Fehlermeldungen ① Betriebs-LED ② Status-LED ③ Licht-LED ④ Temp.- LED Fehlerübersicht POWER STATUS LAMP TEMP. Temperaturfehler (Thermistor) (blinkt) Fehler der oberen Abdeckung Grün (blinkt) (leuchtet) (leuchtet) Lüfterfehler Orange (leuchtet) (leuchtet) LD-Bank-/Treiberfehler Orange Orange (leuchtet) (leuchtet) (leuchtet) Slave-CPU-Kommunikationsfehler Orange Orange (leuchtet) (leuchtet) (leuchtet) -
Seite 68: Lichtquellenprobleme
Problem: Das Bild wirkt flach; ohne Kontrast Passen Sie die KONTRAST-Einstellung im ANPASSEN-Menü an. Problem: Die Farbe des projizierten Bildes stimmt nicht mit der des eigentlichen Bildes überein Passen Sie FARBTEMPERATUR- und GAMMA-Einstellungen im Menü ANPASSEN -> DETAILEINSTELLUNGEN an. 5-5 Lichtquellenprobleme Problem: Der Projektor gibt kein Licht aus Prüfen Sie, ob das Netzkabel richtig angeschlossen ist. -
Seite 69: Häufig Gestellte Fragen Zu Hdmi
5-9 Häufig gestellte Fragen zu HDMI F. Worin liegt der Unterschied zwischen einem Standard-HDMI-Kabel und einem High-Speed-HDMI- Kabel? Vor Kurzem hat die HDMI Licensing Administrator, Inc. Kabel bekannt gegeben, dass Kabel nach Standard- und High-Speed-Spezifikationen getestet werden. Standard-HDMI-Kabel („Kategorie 1“) übertragen mit einer Frequenz von 75 MHz bzw. bei einer Datenrate bis 2,25 GBit/s;... -
Seite 70: Spezifikationen
6 Spezifikationen 6-1 Spezifikationen Modellname NP-P506QL 0,47 Zoll (11,9 mm) TRP Displaytyp Auflösung 1080p, 4K UHD mit Pixelversatz 1,127 (Weitwinkel) – 1,697 (Tele) Projektionsverhältnis Zoomverhältnis 1,5X Kontrastverhältnis (vollständig 500.000:1 mit dynamischem Kontrast schwarzweiß) 1,8 (Weitwinkel) – 2,43 (Tele) / 12,1 – 18,1 mm F-Wert / Brennlänge... - Seite 71 Bei Fragen zu Produktspezifikationen wenden Sie sich bitte an Ihren Händler. Besuchen Sie für zusätzliche Informationen: US: https://www.necdisplay.com/ Europa: https://www.nec-display-solutions.com/ Global: https://www.nec-display.com/global/index.html Informationen zu unserem optionalen Zubehör finden Sie auf unserer Webseite oder in unserer Broschüre Die technischen Daten können ohne Ankündigung geändert werden.
-
Seite 72: Projektionsabstand Vs. Projektionsgröße
6-2 Projektionsabstand vs. Projektionsgröße Throw Distance Screen Center Lens Center Sc reen Bottom Throw Distance Screen Center Screen Right Side ß Lens Center A = vertikaler Abstand zwischen Objektiv- und Leinwandmitte B = vertikaler Abstand zwischen Objektivmitte und unterem Leinwandrand (oberer Bildschirmrand bei Deckenmontage) L = Projektionsabstand α... -
Seite 73: Tabelle Mit Projektionsabstand Und Größe
Tabelle mit Projektionsabstand und Größe Projektionsabstand V. Versatz Projektionsve Leinwandgröße rhältnis α Objektivversa Objektivversa Objektivvers Objektivversa tz max. Objektivver Objektivve Weitwi min. Diagonal (S) Breite Höhe Weitwinkel Tele Tele satz max. rsatz max. nkel min. min. Weitwi Weitwi Tele Tele nkel nkel Zoll... -
Seite 74: Timing-Modustabelle
6-3 Timing-Modustabelle Tabelle unterstützter Frequenzen Das Gerät ermittelt automatisch PC-Signale zur Auswahl einer geeigneten Auflösung. Einige Signale erfordern möglicherweise eine manuelle Anpassung. Signal Auflösung Seitenverhältnis Bildwiederholfrequenz 640 x 480 SVGA 800 x 600 1024 x 768 WXGA 1280 x 768 15:9 WXGA 1360 x 768... - Seite 75 HDBaseT Signal Auflösung Seitenverhältnis Bildwiederholfrequenz 640 x 480 59,94/60/72/75 720 x 400 SDTV (480p) 720 x 480 4:3/16:9 59,94 SDTV (480i) 720 x 480 4:3/16:9 59,94 SDTV (576i) 720 x 576 4:3/16:9 SDTV (576p) 720 x 576 4:3/16:9 SVGA 800 x 600 60/72/75 1024 x 768 60/70/75...
-
Seite 76: Tabelle Unterstützter Frequenzen Für 3D-Modus
Tabelle unterstützter Frequenzen für 3D-Modus Das Gerät ermittelt automatisch PC-Signale zur Auswahl einer geeigneten Auflösung. Einige Signale erfordern möglicherweise eine manuelle Anpassung. Tabelle zur True-3D-Videokompatibilität Eingangstiming 1280 X 720P @ 50Hz Top-and-Bottom 1280 X 720P @ 60Hz Top-and-Bottom 1280 X 720P @ 50Hz Frame Packing HDMI 1.4a- Eingangsauflösungen... -
Seite 77: Projektorabmessungen
6-4 Projektorabmessungen 480.0m m [ 18.90" ] – 58 –... -
Seite 78: Appendix I
7 Appendix I 7-1 RS-232C-Protokoll RS232-Einstellung Baudrate 9600 bps Datenlänge 8 Bit Parität Keine Parität Stoppbit Ein Bit X ein/aus – Kommunikationsverfahren Vollduplex PC-Steuercode Funktion Code-Daten POWER ON 02H 00H 00H 00H 00H 02H POWER OFF 02H 00H 00H 00H 00H 03H INPUT SELECT COMPUTER 02H 03H 00H 00H 02H 01H 01H 09H INPUT SELECT HDMI1... -
Seite 79: Registrieren Sie Ihren Projektor! (Für Einwohner Der Vereinigten Staaten, Kanada Und Mexiko)
Sie Ihr ausgefülltes Formular online ein. Bei Erhalt senden wir ein Bestätigungsschreiben mit allen Einzelheiten, die Sie benötigen, um von den schnellen, zuverlässigen Garantie- und Serviceprogrammen des Branchenführers NEC Display Solutions of America, Inc. zu profitieren. – 60 –...
