Anzeige und Bedienung
4�2
Potentiometer und DIP-Schalter S1
Die Einstellungen, die über die Potentiometer und den DIP-Schalter S1 vorgenommen
werden können, beziehen sich ausschließlich auf den Signalausgang.
4�2�1
Einstellung des Grenzwerts
Mit Hilfe des Potentiometers "Grenzwert" kann dieser im Bereich von ca. 10 % bis 100 %
ausgewählt werden. Zur Einstellung gehen Sie wie folgt vor:
1. Simulation einschalten:
• In der Funktionsgruppe 06 "Ausgang" die Funktion 065 "Simulation" anwählen.
• Auswahl zum Beispiel von "Sim. Strom"
2. Simulationswert eingeben:
• In der Funktionsgruppe 06 "Ausgang" die Funktion 066 "Simulationswert" anwählen.
• Eingabe eines Simulationswertes (4 ... 20 mA), der dem Grenzwert entspricht.
Beispiel: Grenzwert = 50 % → Simulationswert = 12 mA
3. Das Potentiometer solange im Uhrzeigersinn drehen, bis die gelbe Leuchtdiode
"Grenzwert" aufleuchtet. Damit ist der entsprechende Grenzwert eingestellt, der
Grenzwertausgang (Optokoppler) ist durchgeschaltet.
Mit Hilfe des DIP-Schalters S1 können Sie außerdem einstellen, ob der Grenzwertaus-
gang (Optokoppler) beim Über- oder Unterschreiten des Grenzwerts durchschaltet:

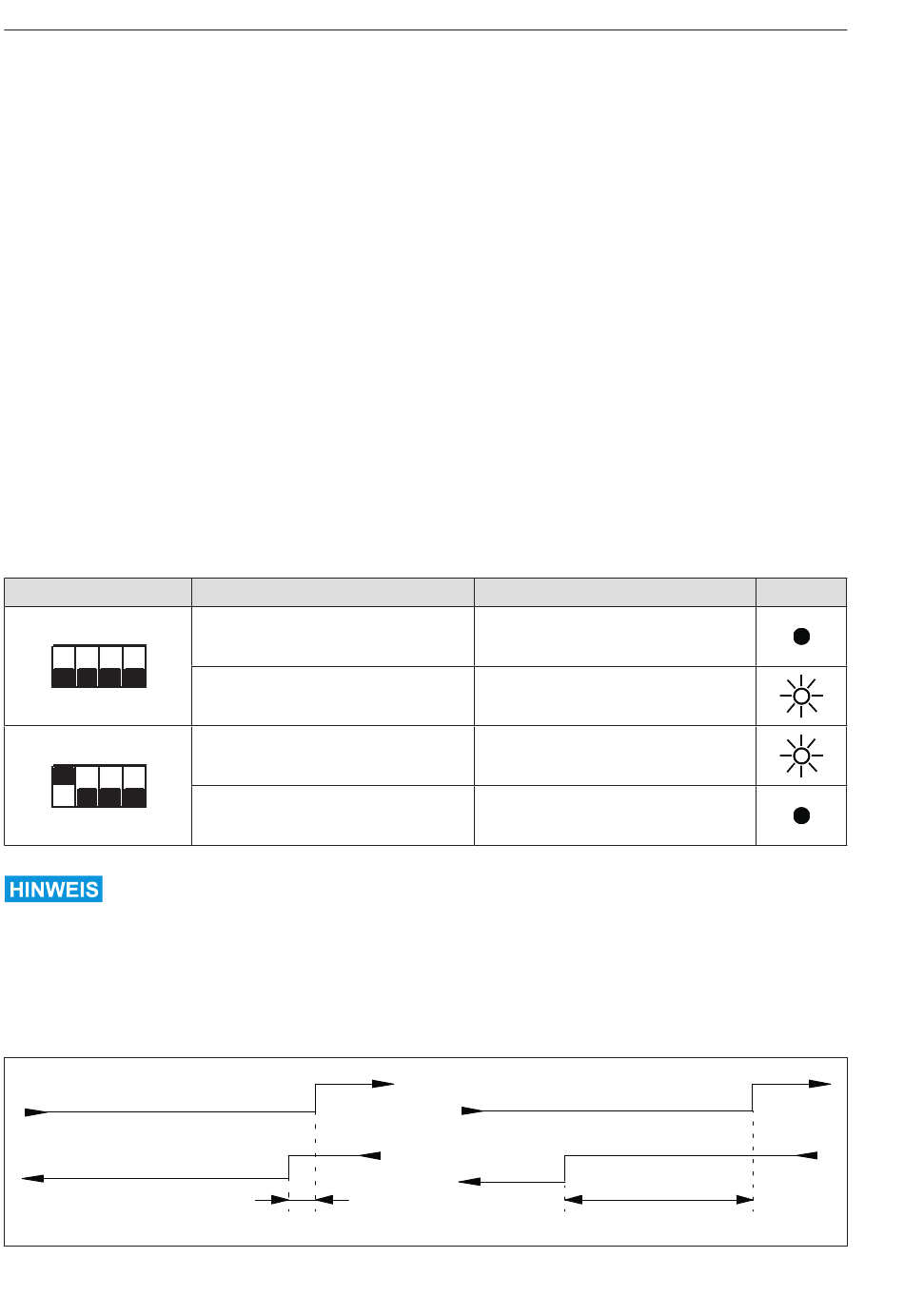

DIP-Schalter S1
Vergessen Sie anschließend nicht, die Simulation wieder abzuschalten!
4�2�2
Einstellung der Hysterese
Mit Hilfe des Potentiometers "Hysterese" kann diese im Bereich von ca. 1 %
(Linksanschlag) bis ca. 10 % (Rechtsanschlag) ausgewählt werden.
Abbildung 25: Hystereseeinstellungen
30
Grenzwertbedingung
Grenzwert < Füllstand
Grenzwert > Füllstand
Grenzwert < Füllstand
Grenzwert > Füllstand
~1 %
Grenzwertausgang
nicht durchgeschaltet
durchgeschaltet
durchgeschaltet
nicht durchgeschaltet
~10 %
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
LED
