Anzeige und Bedienung
4
Anzeige und Bedienung
LEVEL-EX-A

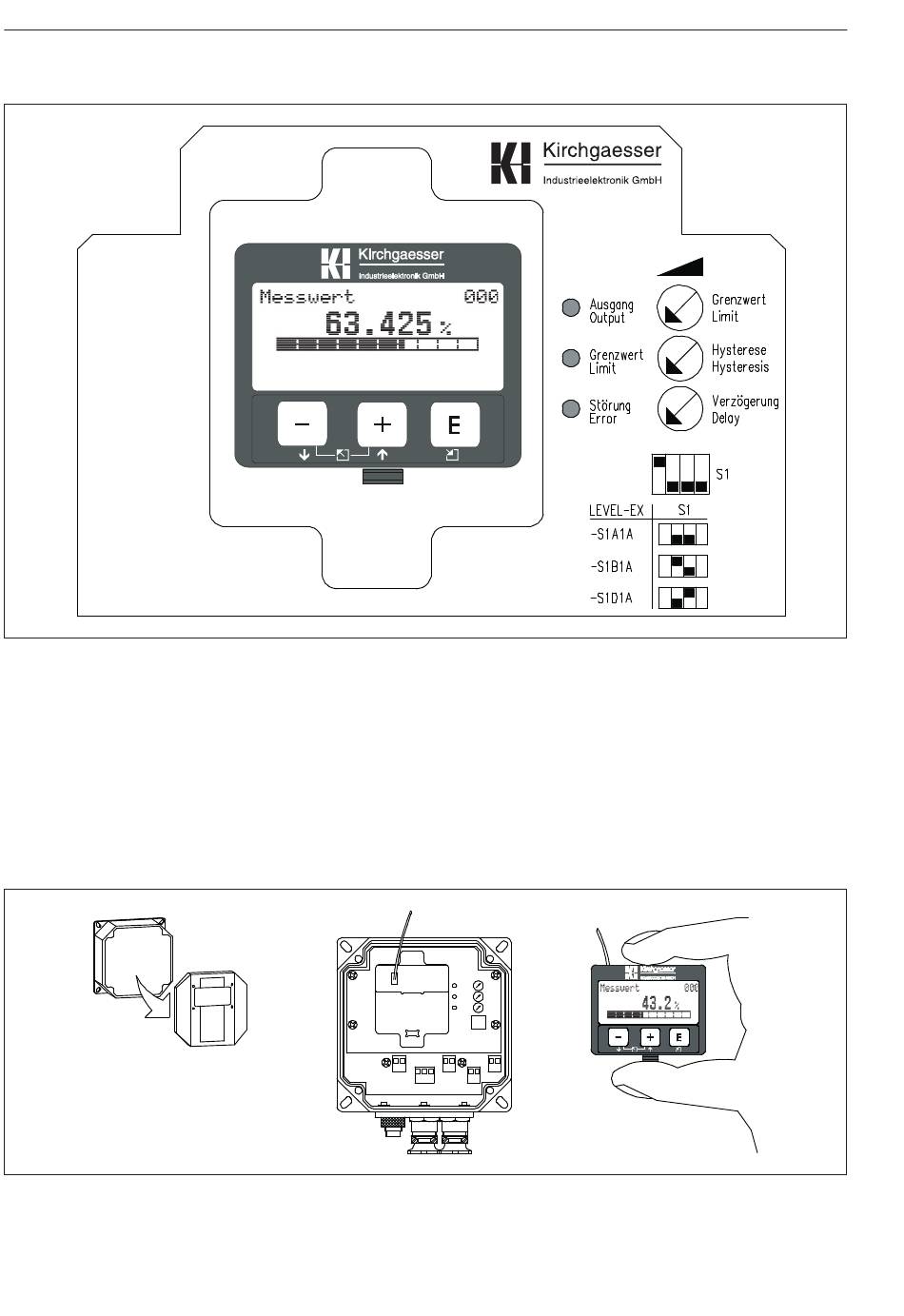

Abbildung 21: Anzeige- und Bedienelemente
Die grundlegenden Angaben zur Messstelle, wie zum Beispiel Leer- und Vollabgleich,
werden über das herausnehmbare Anzeige- und Bedienmodul ein- bzw. ausgegeben.
Die weiteren Einstell- (Potentiometer und DIP-Schalter S1) und Anzeigeoptionen
(Leuchtdioden) beziehen sich ausschließlich auf den Signalausgang.
4�1
Anzeige- und Bedienmodul
Abbildung 22: Herausnehmen des Anzeige- und Bedienmoduls
26
