Montage
Die Montage des Messwertaufnehmers LEVEL-EX-S kann auf mehrere Arten erfolgen.
Beim LEVEL-EX-S1D* ist ausschließlich die Montage über die Befestigung des
Elektronikgehäuses möglich.
1�8�1
Befestigung des Elektronikgehäuses
Hierbei wird das Gehäuse mittels vier geeigneter M6-Schrauben befestigt.

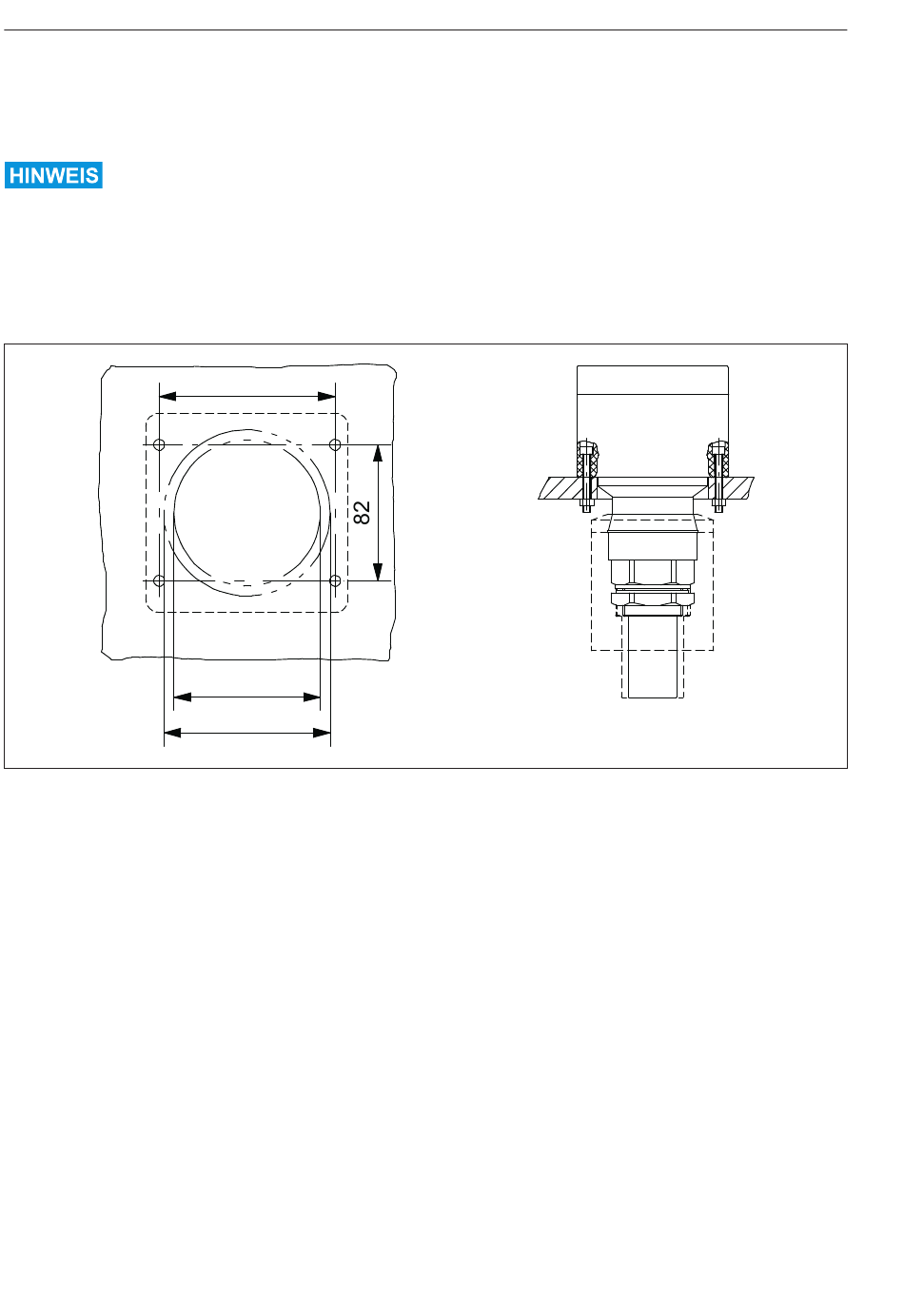

Abbildung 5: Montage über Befestigung des Elektronikgehäuses
a
Min. 90 mm (LEVEL-EX-S1A*/-S1B*)
b
Min. 100 mm (LEVEL-EX-S1D*)
10
106
a
b
