Elektrischer Anschluss
2�9�4 LEVEL-EX-AH3B**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
2�10

LEVEL-EX-AJ****

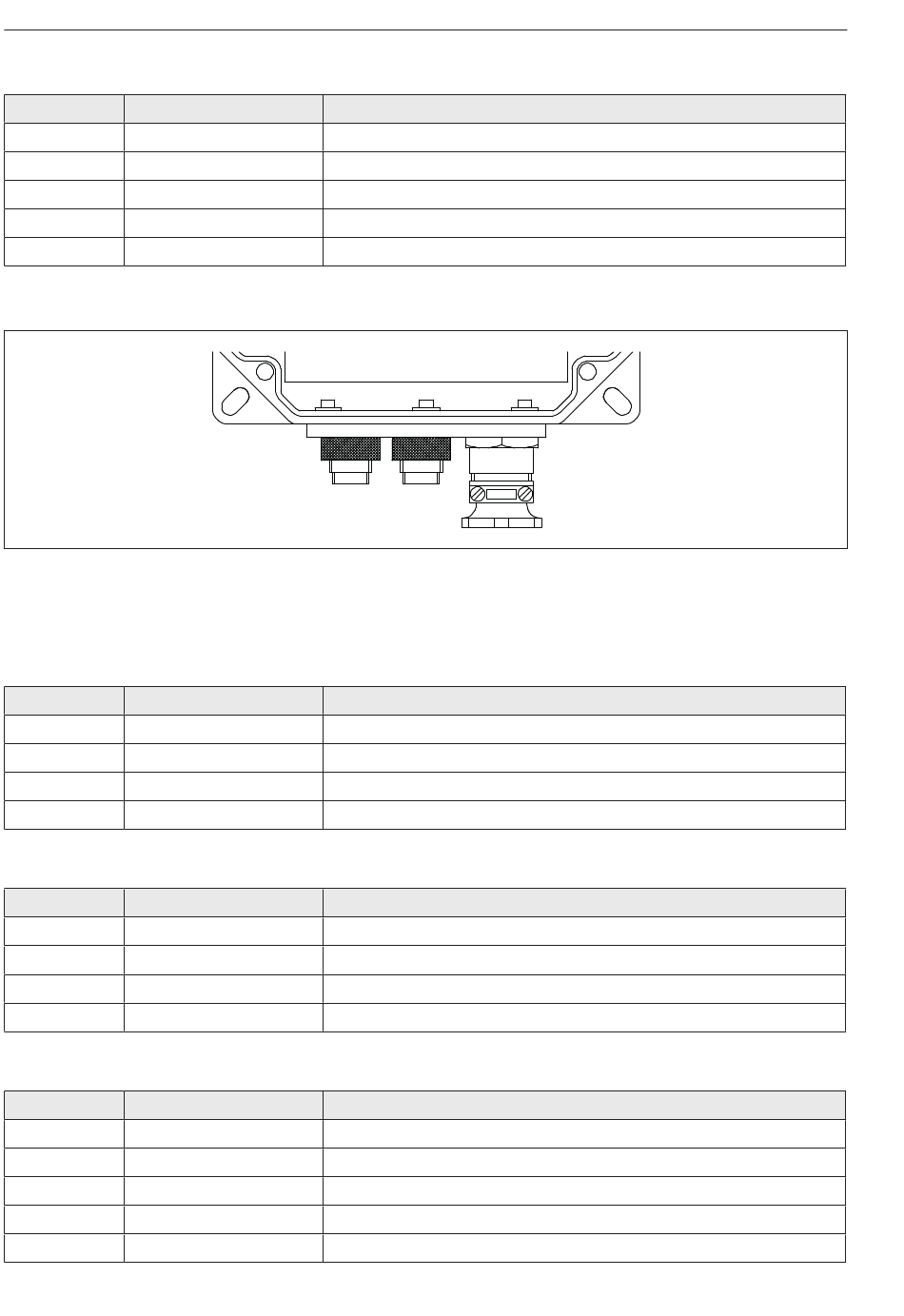

Abbildung 20: Elektrischer Anschluss LEVEL-EX-AJ****
2�10�1 LEVEL-EX-AJ1A**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�10�2 LEVEL-EX-AJ1B**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�10�3 LEVEL-EX-AJ3A**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
22
Belegung
— Versorgungsspannung U i (+)
— Versorgungsspannung U i (-)
Pin 3 Versorgungsspannung Stromausgang U io (+)
Pin 4 Versorgungsspannung Stromausgang U io (-)
Pin 5 Stromausgang I o (+)
Belegung
Pin 1 Versorgungsspannung U i (+)
Pin 2 Versorgungsspannung U i (-)
Pin 3 Frequenzausgang: Kollektor
Pin 4 Frequenzausgang: Emitter
Belegung
— Versorgungsspannung U i (+)
— Versorgungsspannung U i (-)
Pin 3 Frequenzausgang: Kollektor
Pin 4 Frequenzausgang: Emitter
Belegung
Pin 1 Versorgungsspannung U i (+)
Pin 2 Versorgungsspannung U i (-)
Pin 1 Versorgungsspannung Stromausgang U io (+)
Pin 2 Versorgungsspannung Stromausgang U io (-)
Pin 3 Stromausgang I o (+)
