LEVEL-EX
2�2�3 LEVEL-EX-AA3B**
Klemme Belegung
KL1.1 Versorgungsspannung U i (+)
KL1.2 Versorgungsspannung U i (-)
KL2.1 Versorgungsspannung StromausgangU io (+)
KL2.2 Versorgungsspannung Stromausgang U io (-)
KL2.3 Stromausgang I o (+)
2�3

LEVEL-EX-AB****

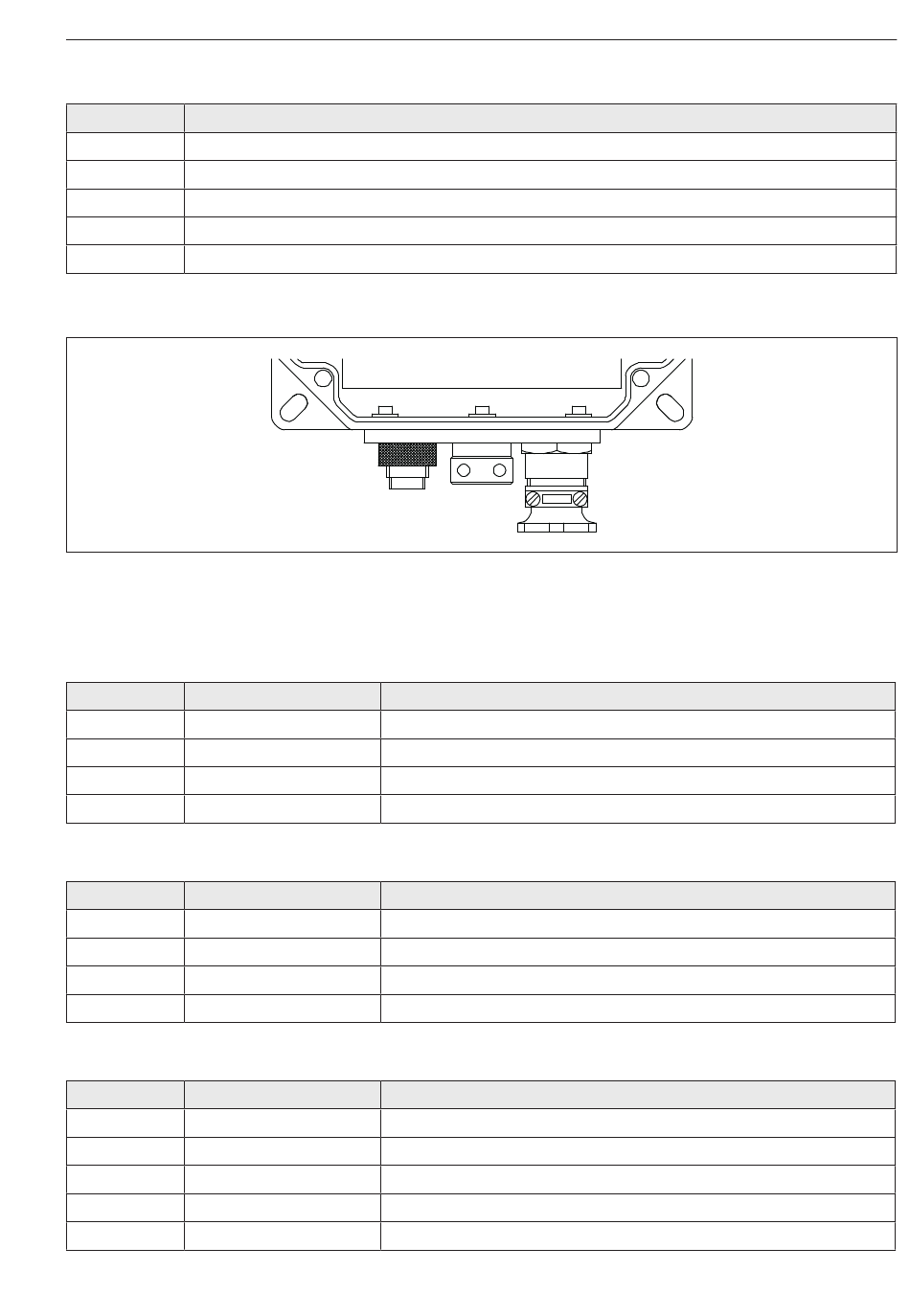

Abbildung 13: Elektrischer Anschluss LEVEL-EX-AB****
2�3�1 LEVEL-EX-AB1A**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�3�2 LEVEL-EX-AB1B**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�3�3 LEVEL-EX-AB3A**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
Kirchgaesser Industrieelektronik GmbH
Belegung
Pin 7 Versorgungsspannung U i (+)
Pin 5 Versorgungsspannung U i (-)
Pin 4 Frequenzausgang: Kollektor
Pin 5 Frequenzausgang: Emitter
Belegung
— Versorgungsspannung U i (+)
— Versorgungsspannung U i (-)
Pin 4 Frequenzausgang: Kollektor
Pin 5 Frequenzausgang: Emitter
Belegung
Pin 7 Versorgungsspannung U i (+)
Pin 5 Versorgungsspannung U i (-)
Pin 7 Versorgungsspannung Stromausgang U io (+)
Pin 5 Versorgungsspannung Stromausgang U io (-)
Pin 4 Stromausgang I o (+)
Elektrischer Anschluss
15
