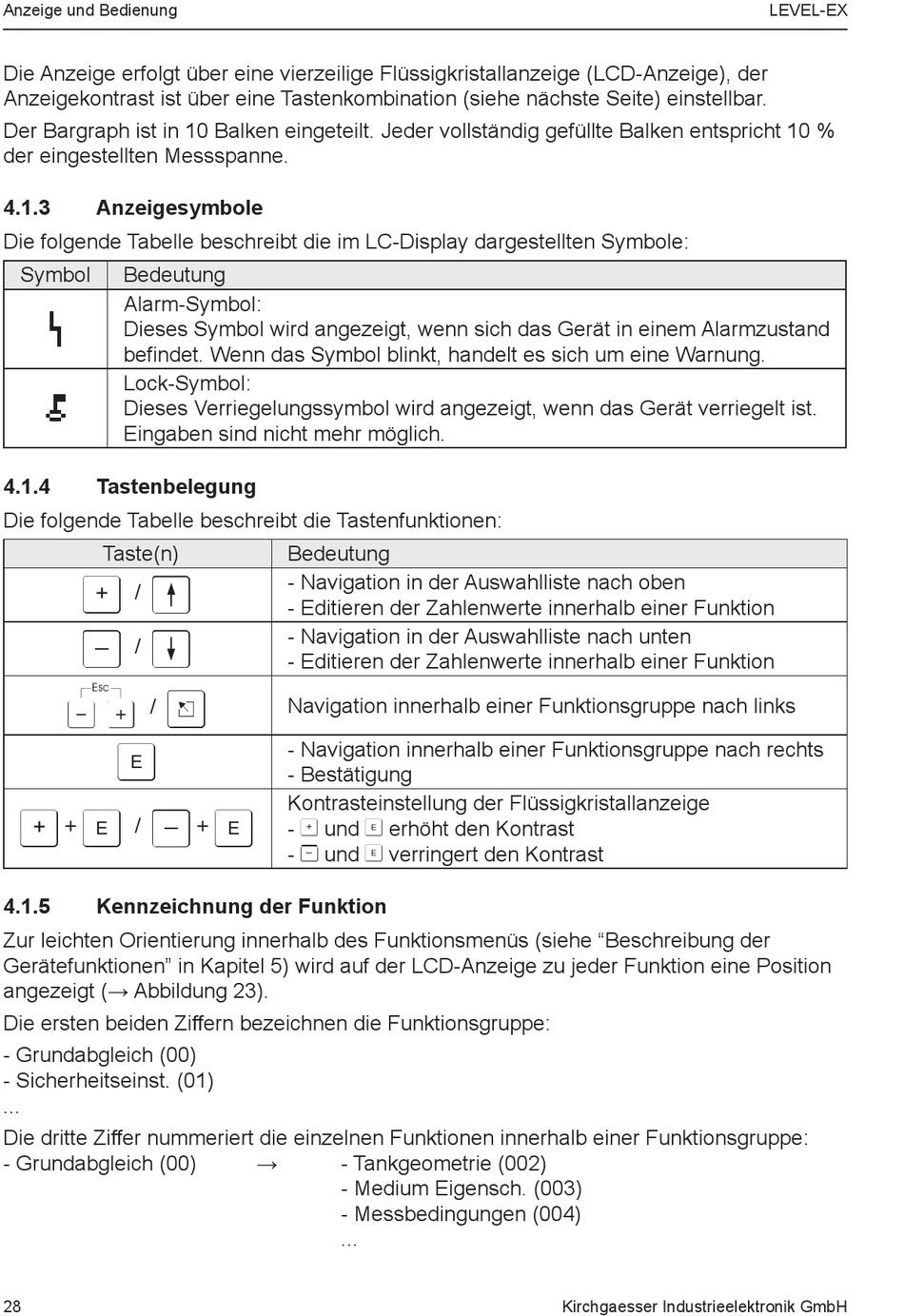

Anzeige und Bedienung
Die Anzeige erfolgt über eine vierzeilige Flüssigkristallanzeige (LCD-Anzeige), der
Anzeigekontrast ist über eine Tastenkombination (siehe nächste Seite) einstellbar.
Der Bargraph ist in 10 Balken eingeteilt. Jeder vollständig gefüllte Balken entspricht 10 %
der eingestellten Messspanne.
4�1�3
Anzeigesymbole
Die folgende Tabelle beschreibt die im LC-Display dargestellten Symbole:
Symbol
Bedeutung
Alarm-Symbol:
Dieses Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand
befindet. Wenn das Symbol blinkt, handelt es sich um eine Warnung.
Lock-Symbol:
Dieses Verriegelungssymbol wird angezeigt, wenn das Gerät verriegelt ist.
Eingaben sind nicht mehr möglich.
4�1�4
Tastenbelegung
Die folgende Tabelle beschreibt die Tastenfunktionen:
Taste(n)
O
V
/
S
W
/
X
Z
/
F
O
F
S
+
/
4�1�5
Kennzeichnung der Funktion
Zur leichten Orientierung innerhalb des Funktionsmenüs (siehe "Beschreibung der
Gerätefunktionen" in Kapitel 5) wird auf der LCD-Anzeige zu jeder Funktion eine Position
angezeigt (→ Abbildung 23).
Die ersten beiden Ziffern bezeichnen die Funktionsgruppe:
- Grundabgleich (00)
- Sicherheitseinst. (01)
...
Die dritte Ziffer nummeriert die einzelnen Funktionen innerhalb einer Funktionsgruppe:
- Grundabgleich (00)
28
Bedeutung
- Navigation in der Auswahlliste nach oben
- Editieren der Zahlenwerte innerhalb einer Funktion
- Navigation in der Auswahlliste nach unten
- Editieren der Zahlenwerte innerhalb einer Funktion
Navigation innerhalb einer Funktionsgruppe nach links
- Navigation innerhalb einer Funktionsgruppe nach rechts
- Bestätigung
Kontrasteinstellung der Flüssigkristallanzeige
F
+
- O und F erhöht den Kontrast
- S und F verringert den Kontrast
- Tankgeometrie (002)
- Medium Eigensch. (003)
- Messbedingungen (004)
...
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
