Beschreibung der Gerätefunktionen
[dB]
B
C
A

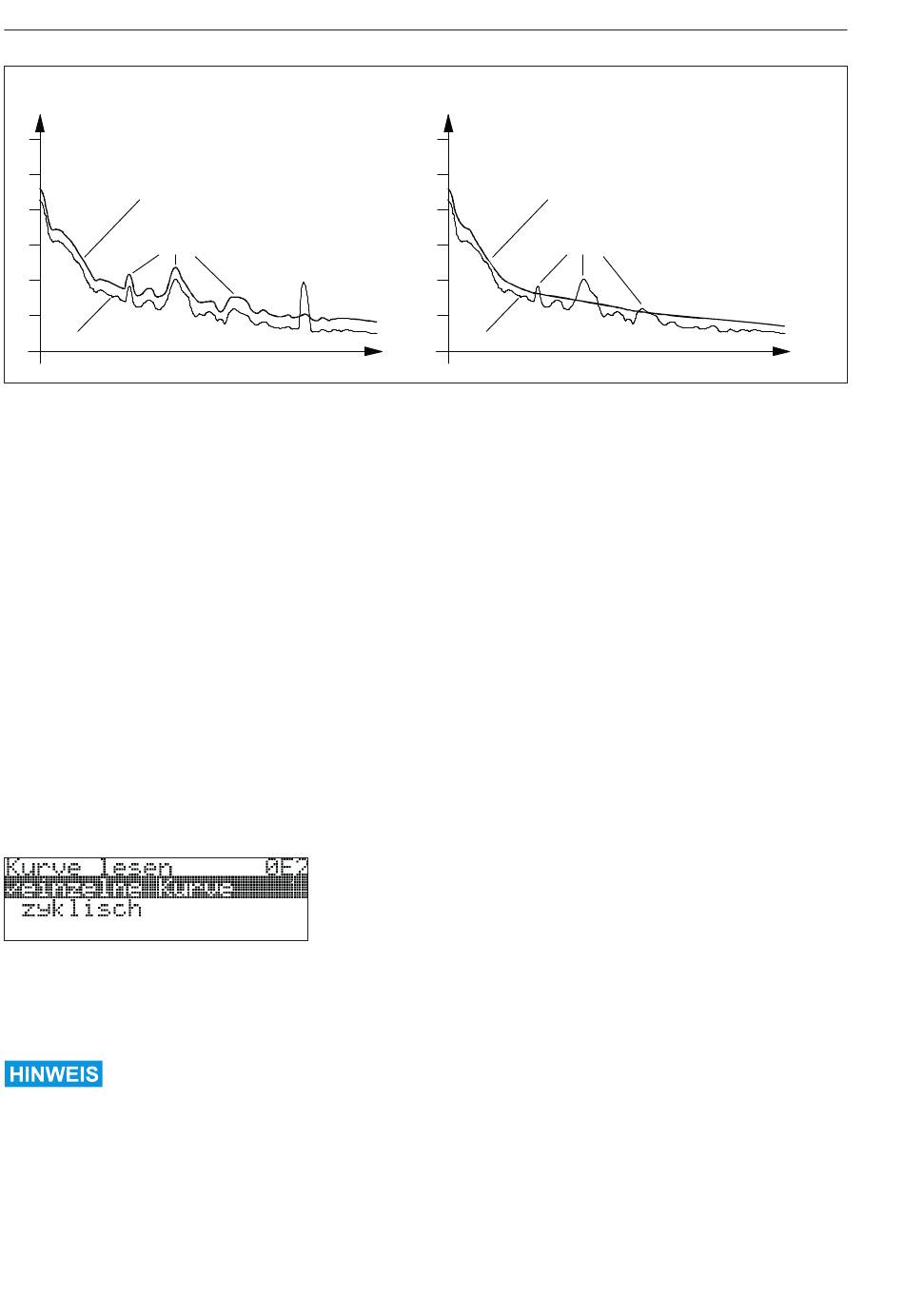

Abbildung 39: Hüllkurvendarstellung mit Ausblendung und FAC
A
Hüllkurve mit Reflexionen/Störechos im Behälter
B
Kurve der Störechoausblendung
C
Störechos
D
Füllstandecho
E
Kurve der FAC (Floating Average Curve)
F
Echos; das Echo mit dem größten FAC-Abstand wird ausgewertet
• Hüllkurve + FAC
Die FAC (Floating Average Curve) ist ähnlich der Störechoausblendung. Der Unterschied
ist, dass sie sich automatisch an sich ändernde Störechos im Behälter anpasst, die
zum Beispiel durch Ansatzbildung entstehen. Die FAC erfasst nur kleine Störechos, alle
Signale unterhalb dieser Kurve (siehe Abbildung) werden zur Messwertbildung ignoriert.
Das Echosignal mit dem größten FAC-Abstand kommt zur Auswertung. Die FAC wird
nicht nur einmal aufgenommen, sondern sie wird aus jeder Hüllkurve neu berechnet.
Damit erfolgt eine dynamische Anpassung an die Behälterverhältnisse.
5�7�2
Funktion "Kurve lesen" (0E2)
Sie haben folgende Optionen:
• einzelne Kurve (Werkseinstellung)
• zyklisch
Ist die zyklische Hüllkurvendarstellung angewählt, erfolgt die Messwertaktualisierung
in einer langsameren Zykluszeit. Es ist daher empfehlenswert, nach der Optimierung
der Messstelle (Störungsbehebung → Seite 68) die Hüllkurvendarstellung wieder zu
verlassen.
56
[dB]
D
[m]
Mit dieser Funktion können Sie festlegen, ob die
in der Funktion "Darstellungsart" (0E1) gewählte
Hüllkurve einmalig oder zyklisch gelesen und zur
Anzeige gebracht wird.
E
F
A
