Kapitel 1: Einleitung

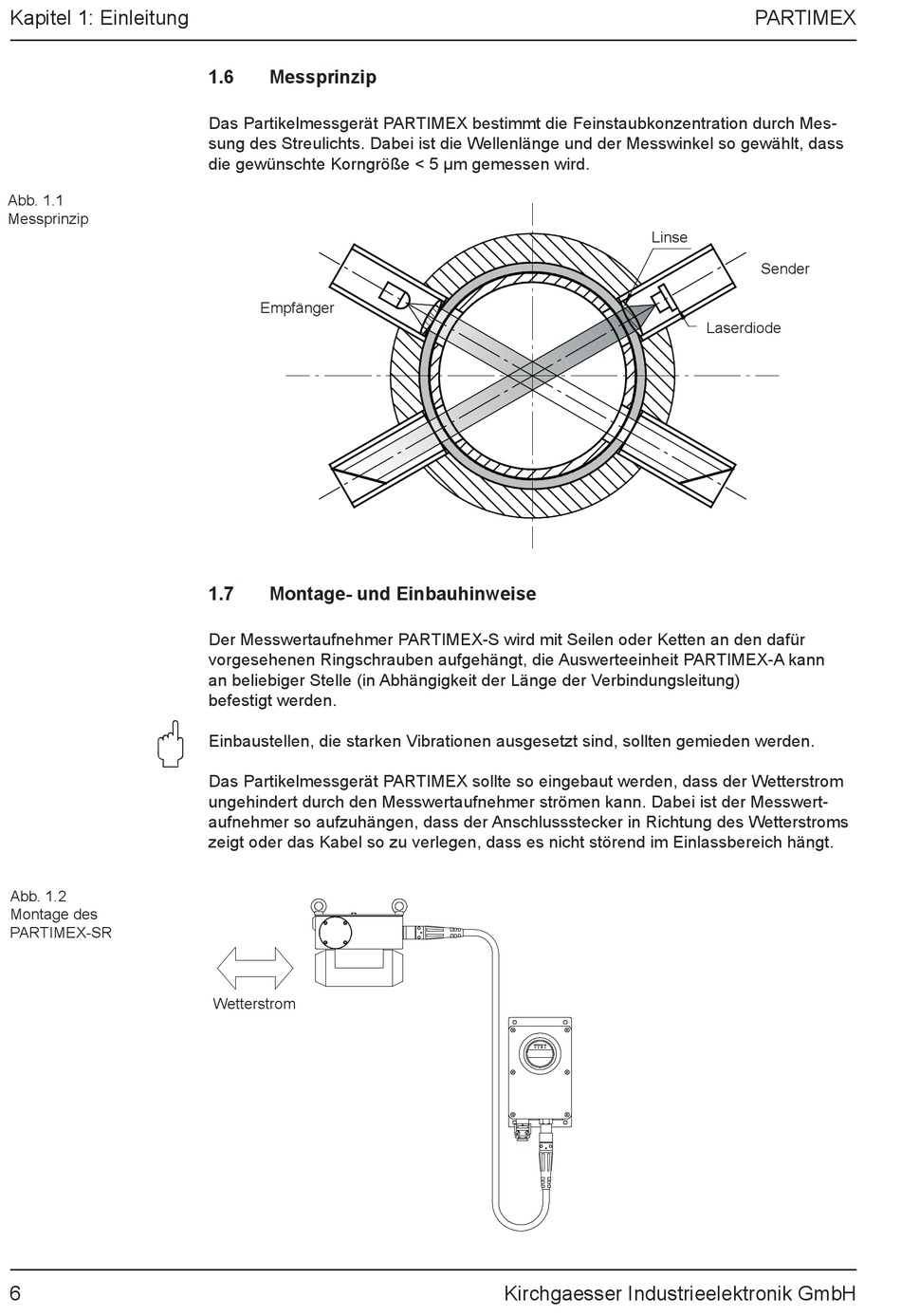

Abb. 1.1
Messprinzip
"
Abb. 1.2
Montage des
PARTIMEX-SR
6
1.6
Messprinzip
Das Partikelmessgerät PARTIMEX bestimmt die Feinstaubkonzentration durch Mes-
sung des Streulichts. Dabei ist die Wellenlänge und der Messwinkel so gewählt, dass
die gewünschte Korngröße < 5 µm gemessen wird.
Empfänger
1.7
Montage- und Einbauhinweise
Der Messwertaufnehmer PARTIMEX-S wird mit Seilen oder Ketten an den dafür
vorgesehenen Ringschrauben aufgehängt, die Auswerteeinheit PARTIMEX-A kann
an beliebiger Stelle (in Abhängigkeit der Länge der Verbindungsleitung)
befestigt werden.
Einbaustellen, die starken Vibrationen ausgesetzt sind, sollten gemieden werden.
Das Partikelmessgerät PARTIMEX sollte so eingebaut werden, dass der Wetterstrom
ungehindert durch den Messwertaufnehmer strömen kann. Dabei ist der Messwert-
aufnehmer so aufzuhängen, dass der Anschlussstecker in Richtung des Wetterstroms
zeigt oder das Kabel so zu verlegen, dass es nicht störend im Einlassbereich hängt.
Wetterstrom
Linse
Kirchgaesser Industrieelektronik GmbH
PARTIMEX
Sender
Laserdiode
