LEVEL-EX
• manuell
Eine Ausblendung ist auch durch die manuelle Eingabe des auszublendenden Bereiches
möglich. Die Eingabe erfolgt in der Funktion "Bereich Ausblend." (052).
• Der Bereich der Ausblendung muss 0,5 m vor dem Echo des tatsächlichen Füllstands
enden. Bei leerem Behälter ist daher nicht E, sondern E – 0,5 m einzugeben.
• Eine bereits bestehende Ausblendung wird bis zur in "Bereich Ausblend." (052) ermit-
telten Entfernung überschrieben. Eine vorhandene Ausblendung über diese Entfernung
hinaus bleibt erhalten.

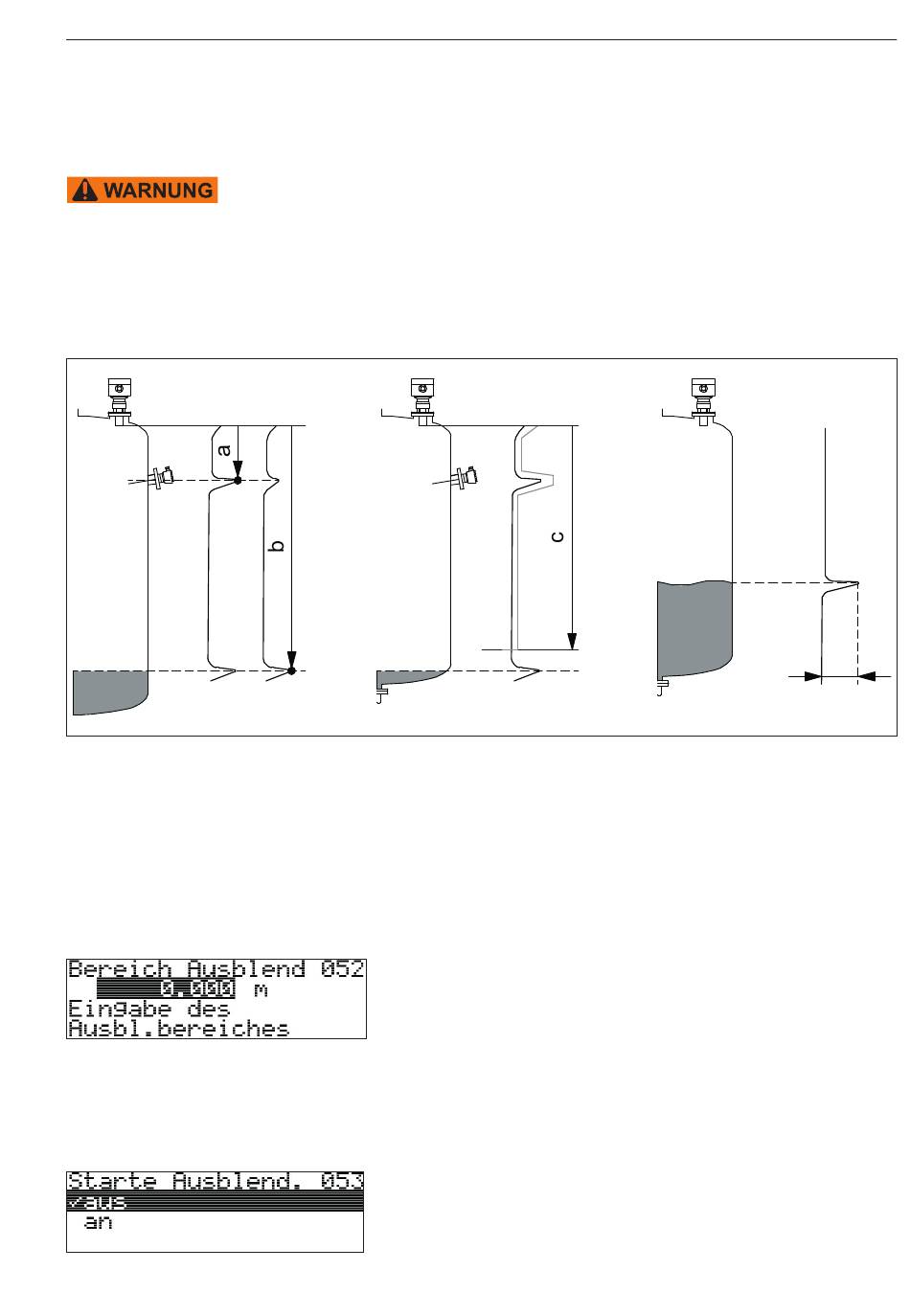

Abbildung 35: Ausblendung und Echoqualität
a
Distanz zu klein
b
Distanz in Ordnung
c
Aktuelle Ausblendung Distanz (Funktion 054)
d
Echoqualität (Funktion 056)
5�5�3
Funktion "Bereich Ausblend" (052)
Dieser Wert kann vom Bediener noch editiert werden. Bei manueller Ausblendung ist der
Defaultwert 0 m.
5�5�4
Funktion "Starte Ausblend�" (053)
Kirchgaesser Industrieelektronik GmbH
In dieser Funktion wird der vorgeschlagene Bereich
der Ausblendung angezeigt. Bezugspunkt ist immer
der Referenzpunkt (= Unterkante des Messwertauf-
nehmers) der Messung.
Mit dieser Funktion wird die Störechoausblendung
bis zum in "Bereich Ausblend." (052) eingegebenen
Abstand durchgeführt.
Beschreibung der Gerätefunktionen
d
49
