LEVEL-EX
Setzen Sie ein herausgenommenes Anzeige- und Bedienmodul wieder vorsichtig ein, so
dass sein Anschlusskabel nicht geknickt und damit beschädigt wird.
4�1�1
Allgemeiner Aufbau des Bedienmenüs
Das Bedienmenü besteht aus zwei Ebenen:
• Funktionsgruppen (00, 01, ..., 0D):
In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen
Bedienmöglichkeiten des Geräts. Zur Verfügung stehende Funktionsgruppen sind zum
Beispiel "Grundabgleich", "Sicherheitseinst." und "Temperatur".
• Funktionen (001, 002, ..., 0D9):
Jede Funktionsgruppe besteht aus einer oder mehrerer Funktionen. In den Funkti-
onen erfolgt die eigentliche Bedienung bzw. Parametrierung des Geräts. Hier können
Zahlenwerte eingegeben und Parameter ausgewählt und abgespeichert werden. Zur
Verfügung stehende Funktionen der Funktionsgruppe "Grundabgleich" (00) sind zum
Beispiel "Tankgeometrie" (002), "Medium Eigensch." (003), "Messbedingungen" (004)
und "Abgleich leer" (005).
Haben sich also zum Beispiel die Mediumeigenschaften geändert und müssen angepasst
werden, so ergibt sich folgende Vorgehensweise:
1. Auswahl der Funktionsgruppe "Grundabgleich" (00)
2. Auswahl der Funktion "Medium Eigensch." (003), hier kann nun der neue Wert
eingegeben werden
4�1�2
Anzeigedarstellung
5
4
3
2
1

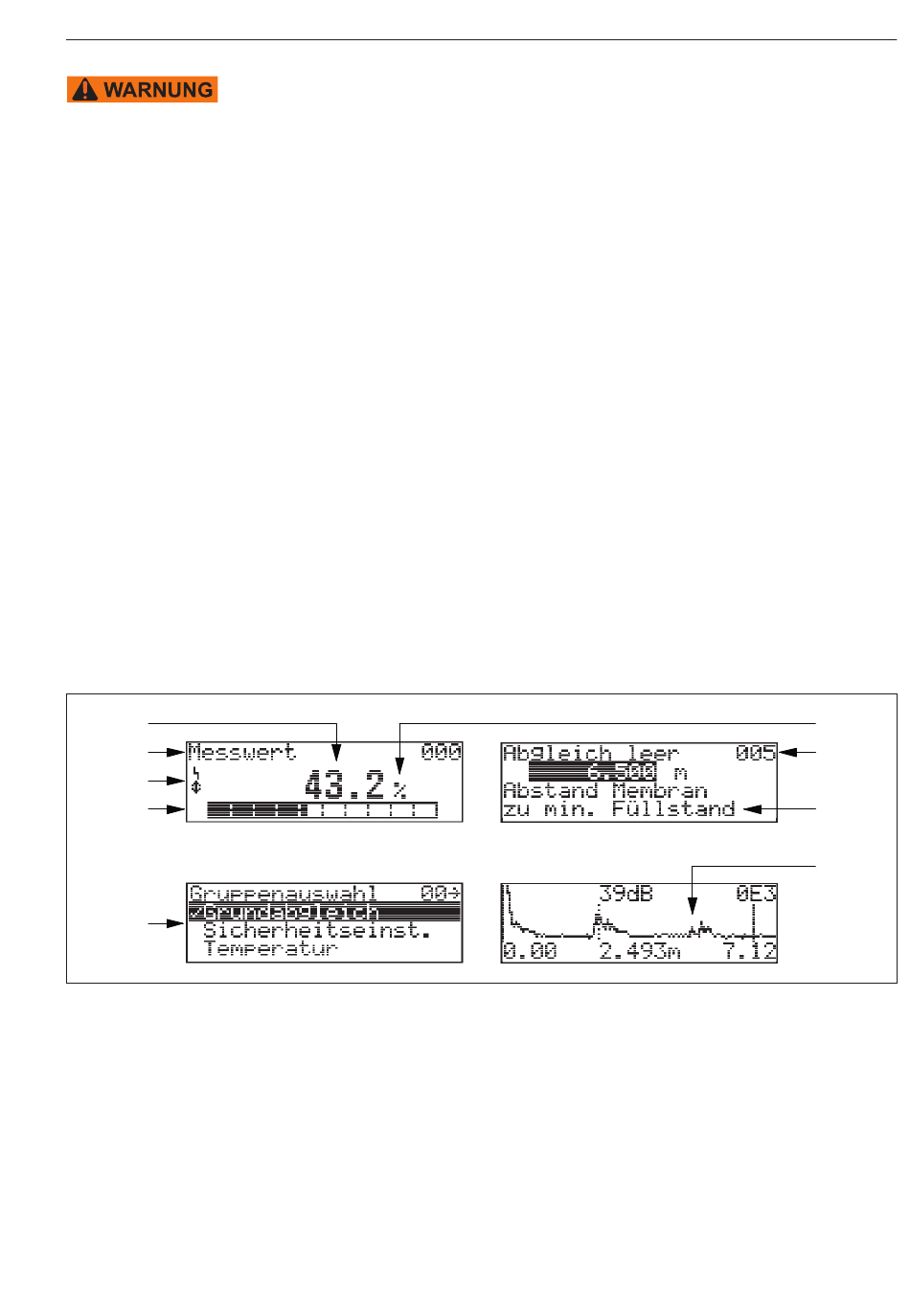

Abbildung 23: Anzeigeelemente
1
Auswahlliste (hier: Gruppenauswahl 00)
2
Bargraph (nur in der Messwertanzeige)
3
Hinweissymbol
4
Bezeichnung der aktuellen Funktion (hier: Messwertanzeige 000)
5
Messwert
6
Einheit des Messwerts
7
Funktionsnummer
8
Hilfetext
9
Hüllkurvendarstellung
Kirchgaesser Industrieelektronik GmbH
Anzeige und Bedienung
6
7
8
9
27
