Einleitung
1�6
Messbedingungen

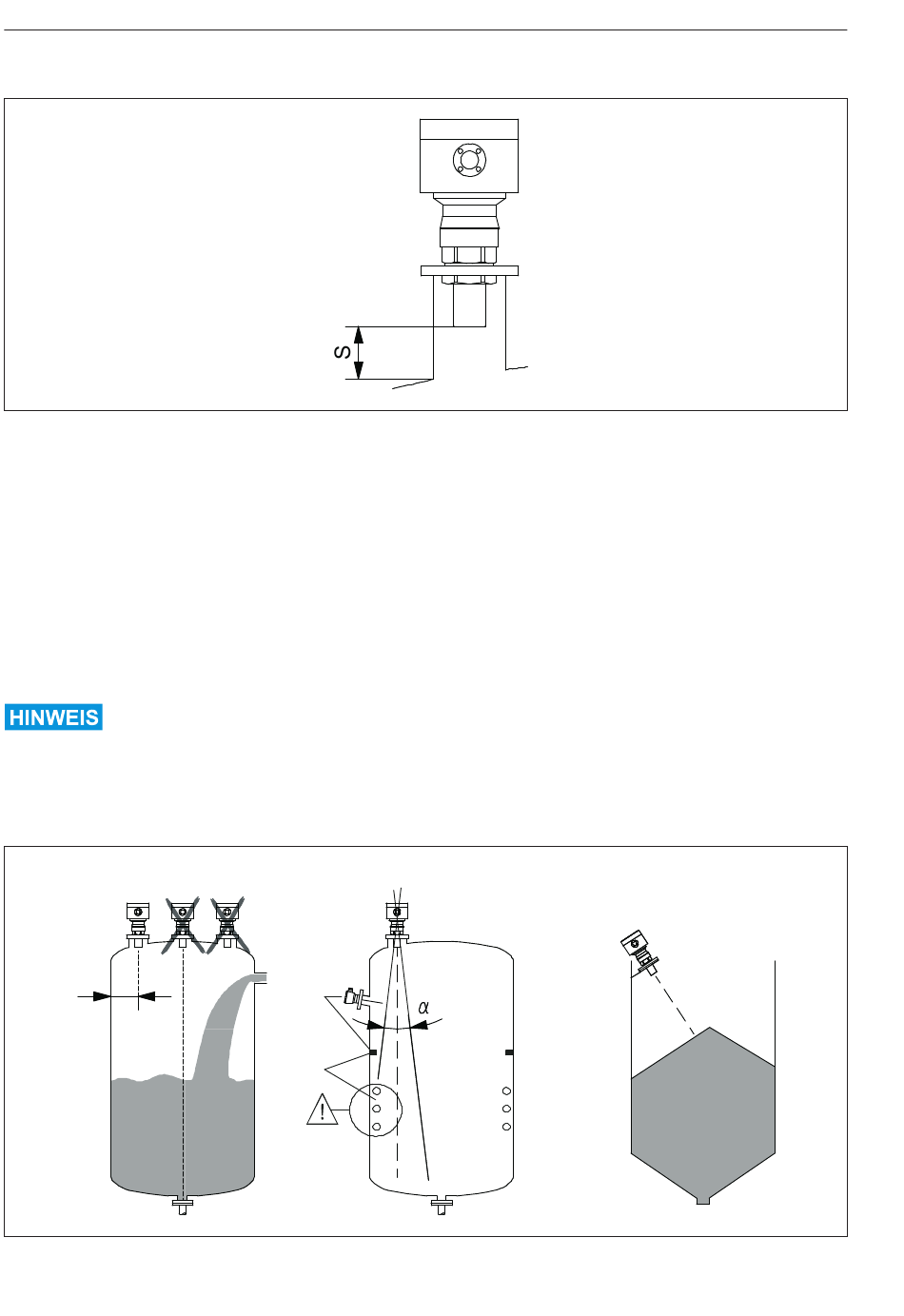

Abbildung 2: Stutzenmontage
Es gelten folgende Messbedingungen:
• D er Messbereichsanfang ist dort, wo der Messstrahl auf den Behälterboden trifft.
Insbesondere bei konischen Ausläufen können Füllstände unterhalb dieses Punktes
nicht erfasst werden.
• Bei einer Stutzenmontage darf dieser folgende Längen (S) nicht überschreiten:
DN50 / 2": 15 mm; DN80 / 3": 175 mm; DN100 / 4": 235 mm; DN150 / 6": 335 mm;
DN200 / 8": 335 mm; DN250 / 10": 335 mm; DN300 / 12": 335 mm
Die maximale Messrate des LEVEL-EX liegt bei 2 Hz, bitte beachten Sie dies bei der
Festlegung des Messbereichs (Abgleich voll).
1�7
Einbaubedingungen
A
Abbildung 3: Einbaubedingungen
8
B
C
D
E
F
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
