LEVEL-EX
Sie haben folgende Optionen:
• Hüllkurve (Werkseinstellung)
Es wird einmalig oder zyklisch, in Abhängigkeit der Funktion "Kurve lesen" (0E2),
die Hüllkurve gelesen. Sie erhält in zeitlicher Reihenfolge den Sendeimpuls und das
elektrische Ausschwingen um ein oder mehrere Echos.

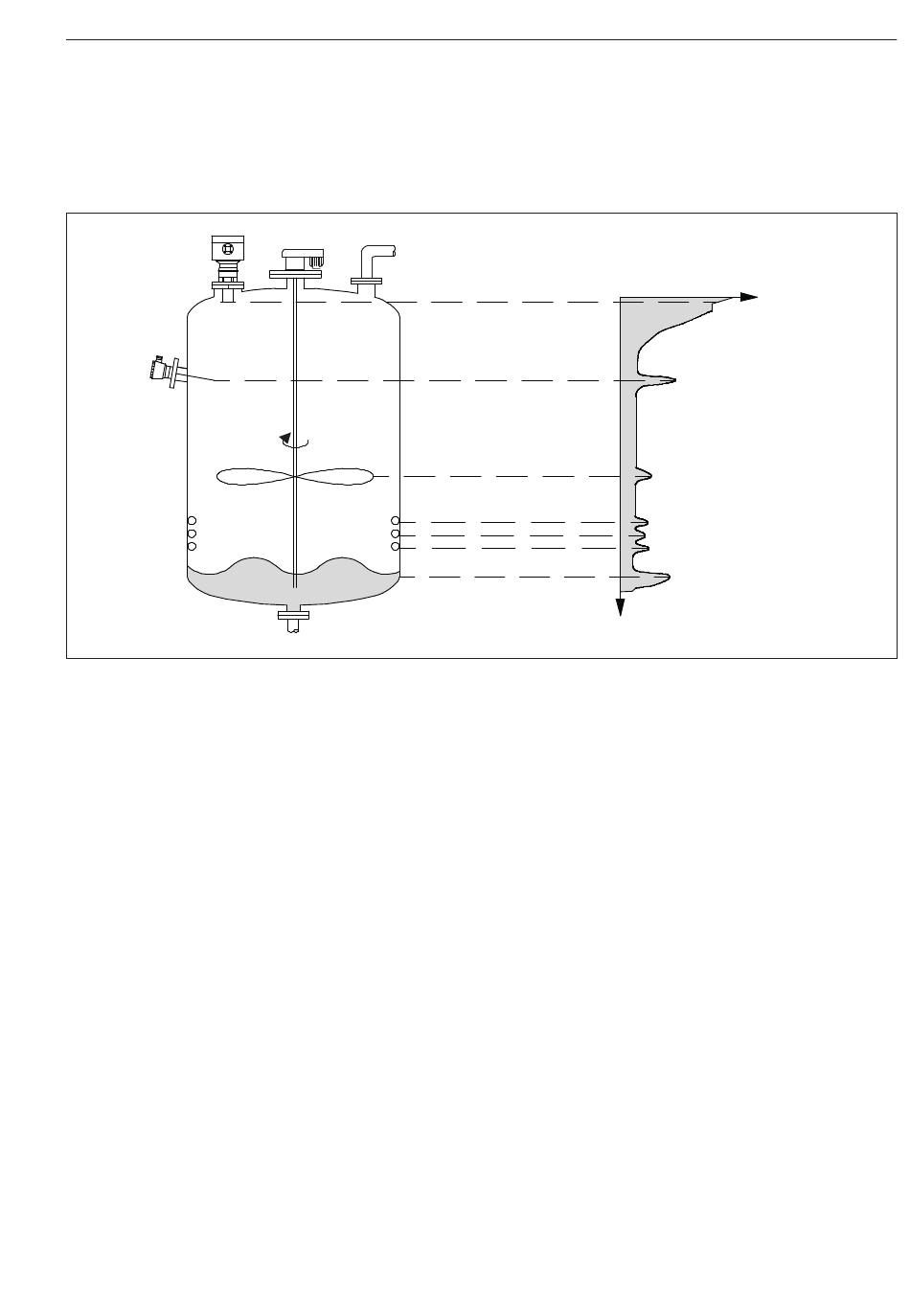

Abbildung 38: Hüllkurvendarstellung
A
Sendeimpuls mit Ausschwingzeit
B
Amplitude
C
Störecho durch Einbauten
D
Störecho durch Rührflügel
E
Störechos durch Einbauten
F
Füllstandecho
G
Laufzeit
• Hüllkurve + Ausbl�
Im Allgemeinen ist es notwendig, im Behälter entstehende Störechos auszublenden.
Diese Ausblendung wird zweckmäßigerweise bei einem leeren Behälter durchgeführt; es
sind dann alle evtl. auftretenden Störreflexionen durch zum Beispiel Einbauten erfasst
und gespeichert. Nur deutliche Echos durch die Füllgutoberfläche liegen dann über
dieser Störechoausblendung und kommen zur Auswertung. Auch bei einem nicht leeren
Behälter kann diese Ausblendung bis zum Füllstand oder bis zu einer vorgegebenen
Distanz erfolgen. Jedoch kann dann mit Absinken des Füllstandes unter die definierte
Distanz ein zusätzliches Störecho die Messung beeinträchtigen.
