LEVEL-EX

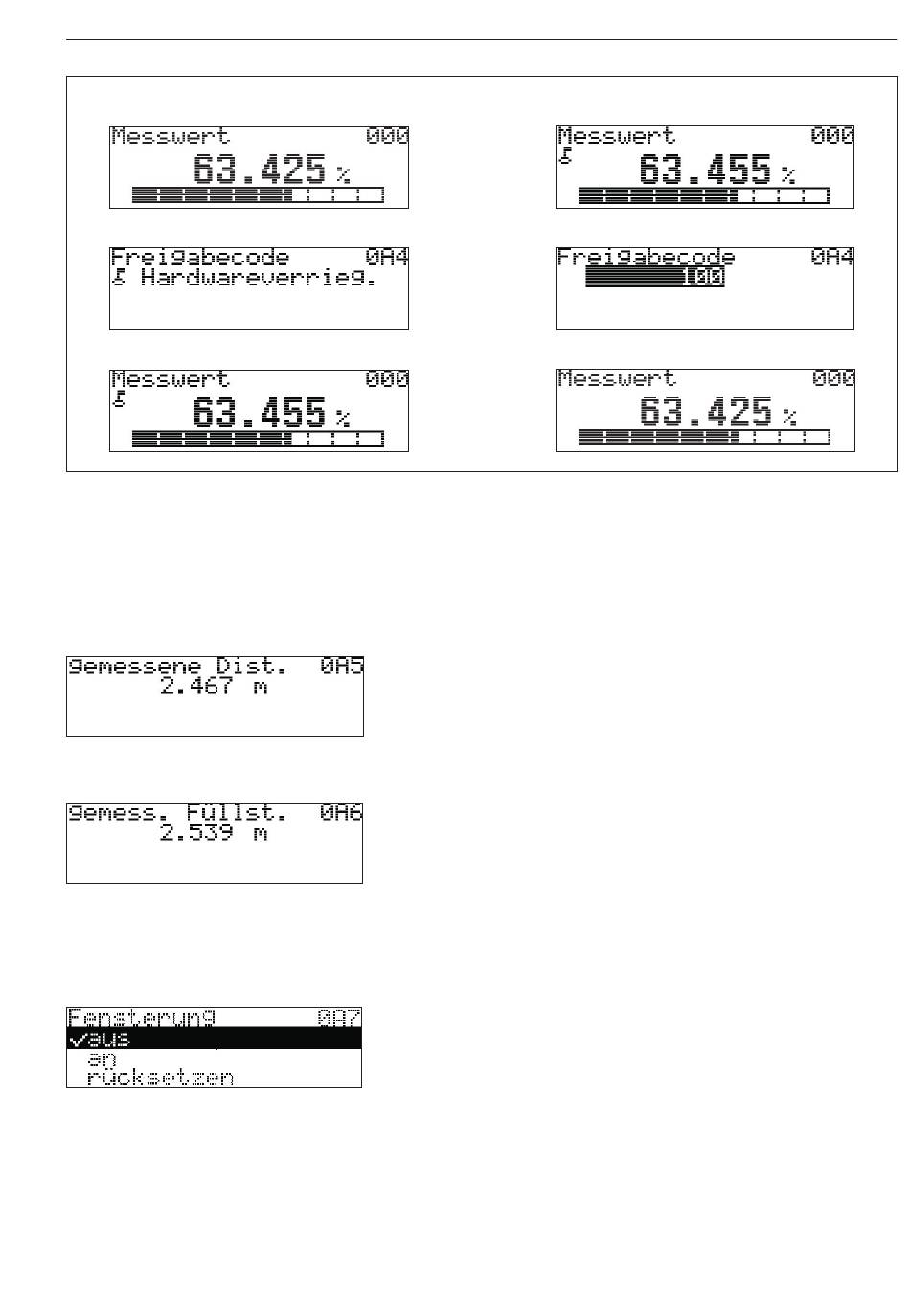

Abbildung 45: Beispiel Verriegelung
A
Beispiel der Hardwareverriegelung
B
Beispiel der Softwareentriegelung
5�9�6
Funktion "gemessene Dist�" (0A5)
5�9�7
Funktion "gemess� Füllst�" (0A6)
Der Füllstandswert wird hierbei aus der Differenz vom "Abgleich leer" (005) und
"gemessene Dist." (0A5) gebildet (→ Abbildung 34).
5�9�8
Funktion "Fensterung" (0A7)
Bei eingeschalteter Fensterung wird um das aktuelle Füllstandecho ein Fenster gelegt
(typische Breite: 1 - 2,5 m; abhängig von den Anwendungsparametern) innerhalb
dessen nach Echos gesucht wird. Bei steigendem oder fallendem Füllstand bewegt sich
das Fenster mit dem Füllstandecho. Echos außerhalb dieses Fensters werden bei der
Auswertung zunächst ignoriert.
Kirchgaesser Industrieelektronik GmbH
A
⇓
⇓
Diese Funktion zeigt die aktuelle Distanz zwischen
Messwertaufnehmer und Mediumoberfläche in der
gewählten "Längeneinheit" (0C5) an.
Diese Funktion zeigt den aktuellen Füllstand in der
gewählten "Längeneinheit" (0C5) an.
Diese Funktion dient dem Ein- bzw. Ausschalten der
Fensterung und zum Rücksetzen eines Fensters.
Beschreibung der Gerätefunktionen
B
⇓
⇓
63
