Elektrischer Anschluss
2�7�4
LEVEL-EX-AF3B**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
2�8
LEVEL-EX-AG****

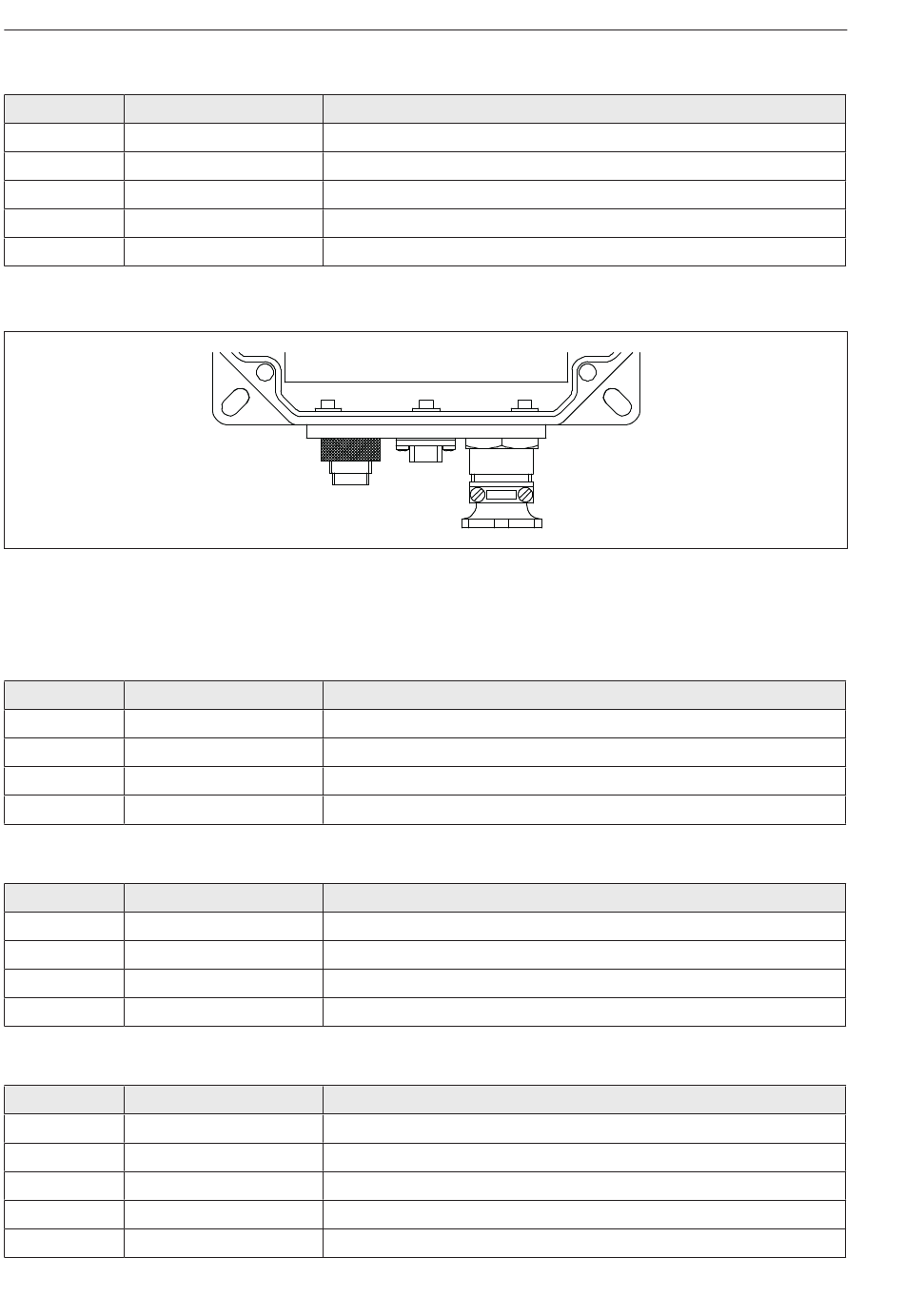

Abbildung 18: Elektrischer Anschluss LEVEL-EX-AG****
2�8�1
LEVEL-EX-AG1A**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�8�2
LEVEL-EX-AG1B**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�8�3
LEVEL-EX-AG3A**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
20
Belegung
—
Versorgungsspannung U i (+)
—
Versorgungsspannung U i (-)
Pin 1
Versorgungsspannung Stromausgang U io (+)
Pin 2
Versorgungsspannung Stromausgang U io (-)
Pin 3
Stromausgang I o (+)
Belegung
Pin 3
Versorgungsspannung U i (+)
Pin 4
Versorgungsspannung U i (-)
Pin 1
Frequenzausgang: Kollektor
Pin 2
Frequenzausgang: Emitter
Belegung
—
Versorgungsspannung U i (+)
—
Versorgungsspannung U i (-)
Pin 1
Frequenzausgang: Kollektor
Pin 2
Frequenzausgang: Emitter
Belegung
Pin 3
Versorgungsspannung U i (+)
Pin 4
Versorgungsspannung U i (-)
Pin 3
Versorgungsspannung Stromausgang U io (+)
Pin 4
Versorgungsspannung Stromausgang U io (-)
Pin 1
Stromausgang I o (+)
