Elektrischer Anschluss
2
Elektrischer Anschluss

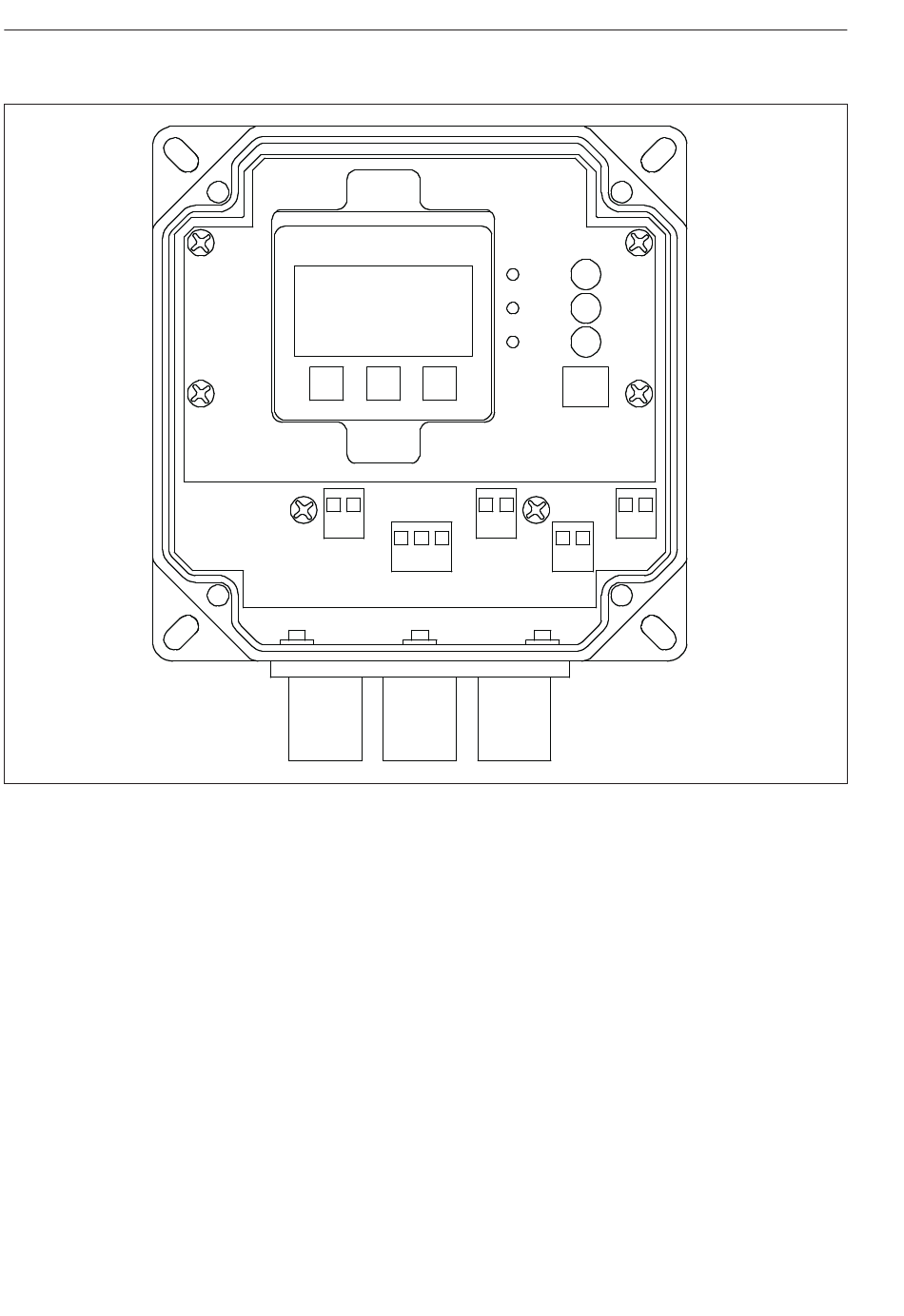

Abbildung 8: Elektrische Anschlüsse des LEVEL-EX-A*
Der elektrische Anschluss erfolgt über Kabelverschraubungen und/oder Steckverbinder:
A. Steckverbinder 1: Verbindung vom Messwertaufnehmer LEVEL-EX-S* mit der Anzeige-
und Bedieneinheit LEVEL-EX-A* (Verbindungsleitung Typ VLH-***)
B. Kabelverschraubung (LEVEL-EX-AA*) bzw. Steckverbinder 2 (alle Versionen außer
LEVEL-EX-AA*)
C. Kabelverschraubung (alle Versionen)
Einzelheiten zu den Kabelverschraubungen → Seite 75
12
1 2
1 2
KL1
KL3
1 2 3
KL2
A
B
1 2
KL5
1 2
KL4
C
Kirchgaesser Industrieelektronik GmbH
LEVEL-EX
