Elektrischer Anschluss
2�5�4
LEVEL-EX-AD3B**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
2�6
LEVEL-EX-AE****

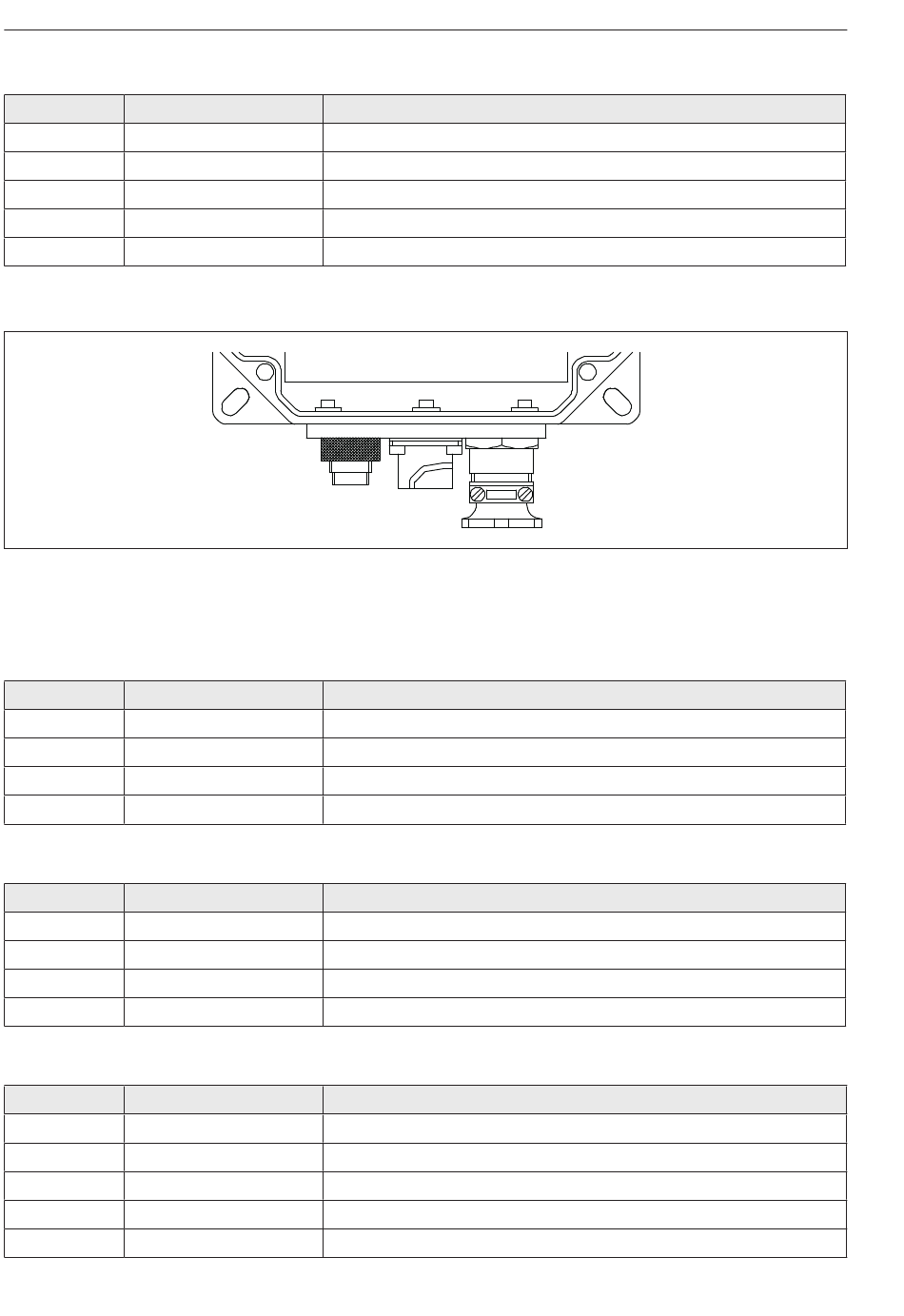

Abbildung 16: Elektrischer Anschluss LEVEL-EX-AE****
2�6�1
LEVEL-EX-AE1A**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�6�2
LEVEL-EX-AE1B**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�6�3
LEVEL-EX-AE3A**
Klemme
Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
18
Belegung
—
Versorgungsspannung U i (+)
—
Versorgungsspannung U i (-)
Pin 1
Versorgungsspannung Stromausgang U io (+)
Pin 2
Versorgungsspannung Stromausgang U io (-)
Pin 3
Stromausgang I o (+)
Belegung
Pin 1
Versorgungsspannung U i (+)
Pin 2
Versorgungsspannung U i (-)
Pin 3
Frequenzausgang: Kollektor
Pin 4
Frequenzausgang: Emitter
Belegung
—
Versorgungsspannung U i (+)
—
Versorgungsspannung U i (-)
Pin 3
Frequenzausgang: Kollektor
Pin 4
Frequenzausgang: Emitter
Belegung
Pin 1
Versorgungsspannung U i (+)
Pin 2
Versorgungsspannung U i (-)
Pin 3
Versorgungsspannung Stromausgang U io (+)
Pin 4
Versorgungsspannung Stromausgang U io (-)
Pin 5
Stromausgang I o (+)
