LEVEL-EX
1�8�2
Befestigung über das Gewinde
Hierbei wird der Messwertaufnehmer mittels des Gewindes befestigt.

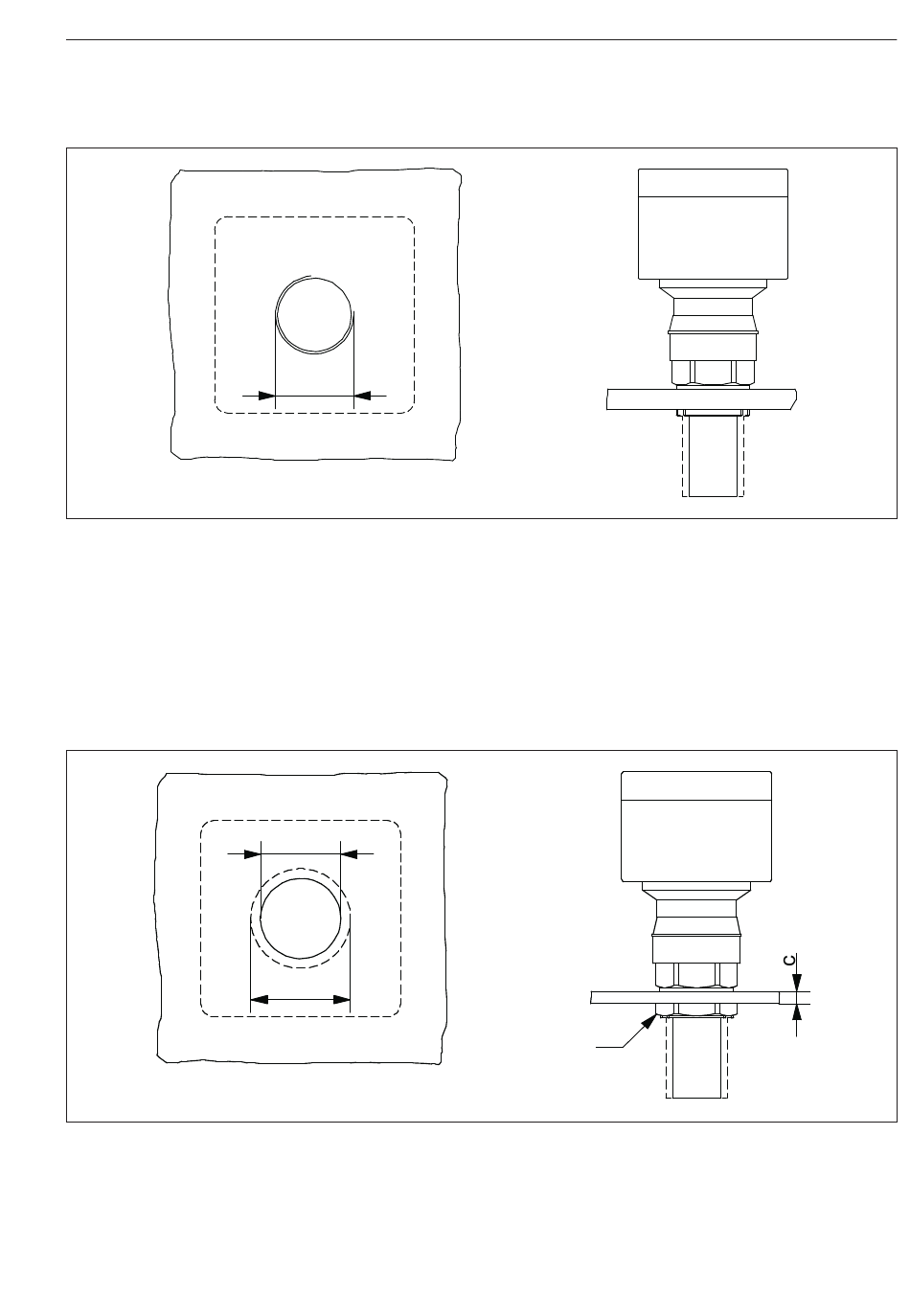

Abbildung 6: Montage über Anschlussgewinde
A
G 1½ (LEVEL-EX-S1A*) bzw. G 2 (LEVEL-EX-S1B*)
1�8�3
Befestigung mittels beiliegender Kontermutter
Hierbei wird der Messwertaufnehmer durch eine Durchgangsbohrung gesteckt und mit der
beiliegenden Kontermutter fixiert.
Abbildung 7: Montage über beiliegende Kontermutter
a
Min. 49 mm (LEVEL-EX-S1A*)
b
Min. 61 mm (LEVEL-EX-S1B*)
c
Max. 10 mm
A
Kontermutter: Schlüsselweite 60 (LEVEL-EX-S1A*) bzw. Schlüsselweite 70 (LEVEL-EX-S1B*)
Kirchgaesser Industrieelektronik GmbH
A
a
b
A
Einleitung
11
