LEVEL-EX
2�8�4 LEVEL-EX-AG3B**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
2�9

LEVEL-EX-AH****

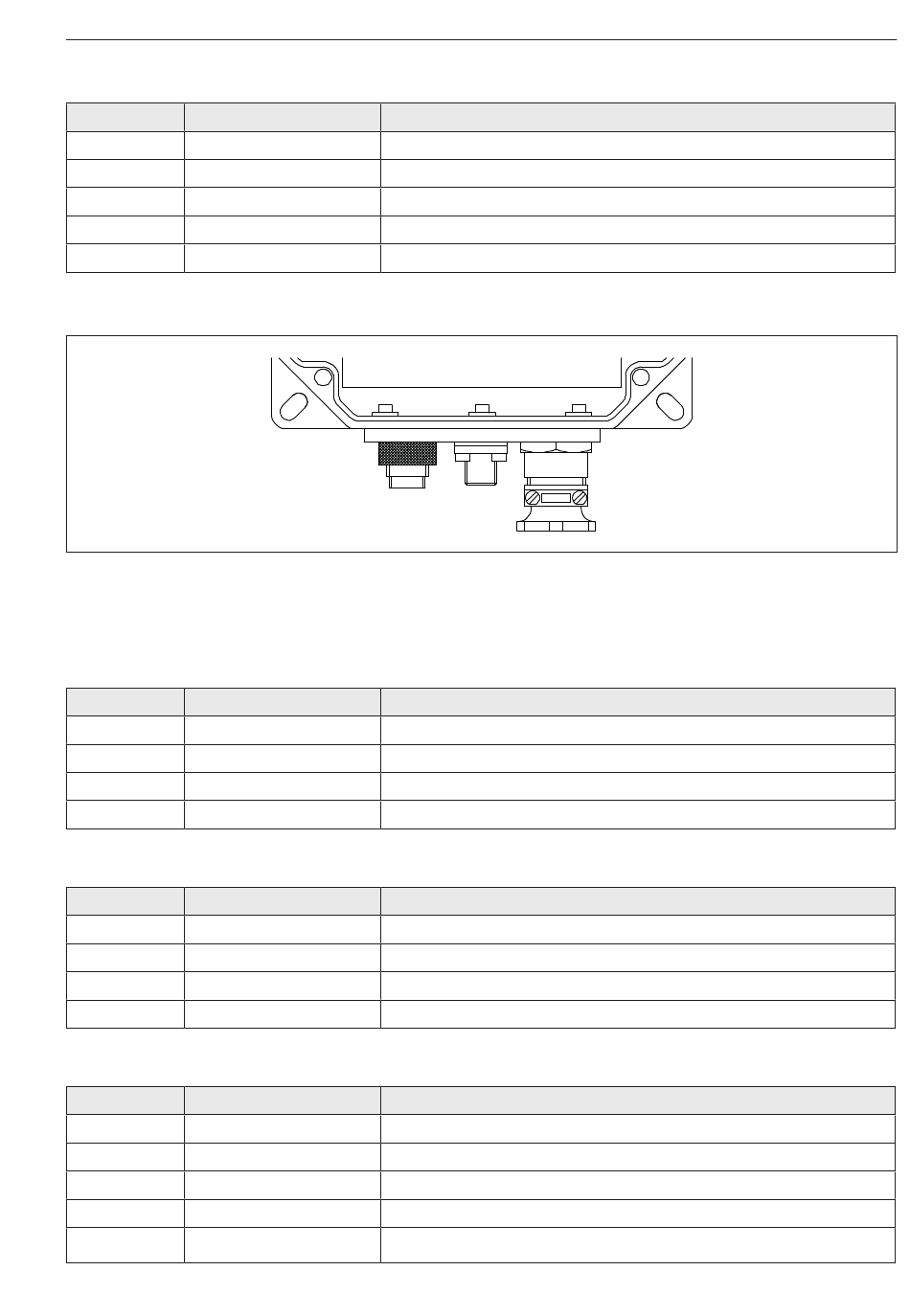

Abbildung 19: Elektrischer Anschluss LEVEL-EX-AH****
2�9�1 LEVEL-EX-AH1A**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�9�2 LEVEL-EX-AH1B**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL5.1
KL5.2
2�9�3 LEVEL-EX-AH3A**
Klemme Steckverbinder 2
KL1.1
KL1.2
KL2.1
KL2.2
KL2.3
Kirchgaesser Industrieelektronik GmbH
Belegung
— Versorgungsspannung U i (+)
— Versorgungsspannung U i (-)
Pin 3 Versorgungsspannung Stromausgang U io (+)
Pin 4 Versorgungsspannung Stromausgang U io (-)
Pin 1 Stromausgang I o (+)
Belegung
Pin 1 Versorgungsspannung U i (+)
Pin 2 Versorgungsspannung U i (-)
Pin 3 Frequenzausgang: Kollektor
Pin 4 Frequenzausgang: Emitter
Belegung
— Versorgungsspannung U i (+)
— Versorgungsspannung U i (-)
Pin 3 Frequenzausgang: Kollektor
Pin 4 Frequenzausgang: Emitter
Belegung
Pin 1 Versorgungsspannung U i (+)
Pin 2 Versorgungsspannung U i (-)
Pin 3 Versorgungsspannung Stromausgang U io (+)
Pin 4 Versorgungsspannung Stromausgang U io (-)
Stromausgang I o (+)
Pin 5
Elektrischer Anschluss
