LEVEL-EX
4�2�3
Einstellung der Verzögerung
Mit Hilfe des Potentiometers "Verzögerung" kann eine Verzögerung (t) im Bereich von 0
Sekunden (Linksanschlag) bis ca. 20 Sekunden (Rechtsanschlag) ausgewählt werden.

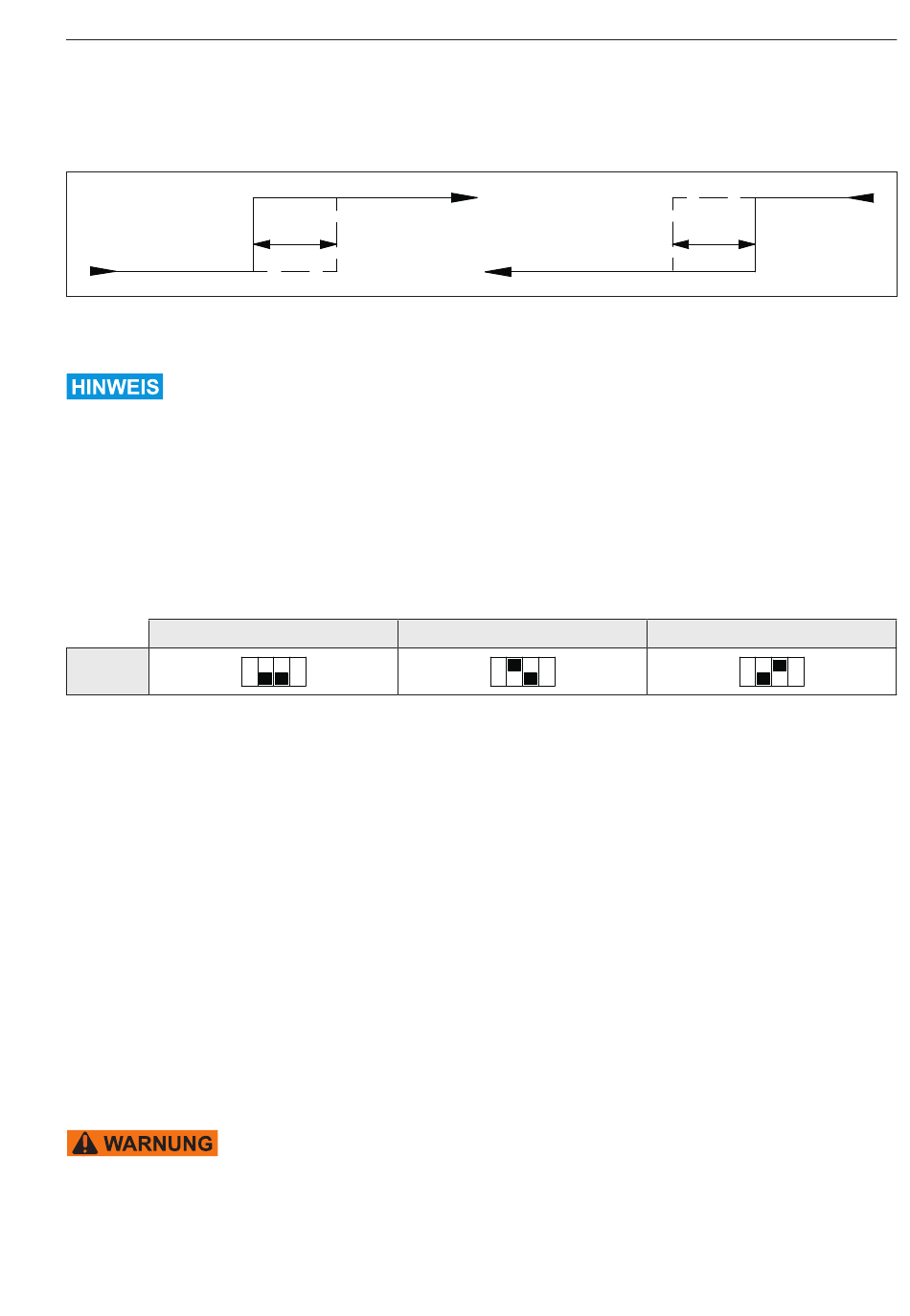

Abbildung 26: Verzögerungseinstellungen
Diese Verzögerungszeit bezieht sich ausschließlich auf die Schaltausgänge (Grenzwert
und Alarm). Sobald ein entsprechendes Ereignis (Grenzwert über-/unterschritten bzw.
anstehender Alarm) ansteht und die Verzögerungszeit abgelaufen ist, erfolgt das Durch-
schalten des entsprechenden Schaltausganges.
4�2�4
Auswahl Messwertaufnehmer
Vor der ersten elektrischen Inbetriebnahme bitte den verwendeten Messwertaufnehmer
LEVEL-EX-S mit dem DIP-Schalter S1 auswählen.
LEVEL-EX-S1A1A
S1
4�3
Leuchtdioden
Neben dem Anzeige- und Bedienmodul, auf dem sämtliche Einstellungen und Messwerte
abgelesen werden können, bietet die Auswerte- und Bedieneinheit LEVEL-EX-A noch drei
Leuchtdioden, die ein direktes Ablesen folgender Zustände erlauben:
• Grüne LED "Ausgang": Bei der Gerätevariante mit Frequenzausgang blinkt die
Leuchtdiode in der Ausgangsfrequenz (5 ... 15 Hz).
• Gelbe LED "Grenzwert": Die Leuchtdiode leuchtet, sobald der Grenzwertausgang
durchgeschaltet ist (Einzelheiten → Seite 30).
• Rote LED "Störung": Die Leuchtdiode leuchtet, sobald das Messgerät in einen der
folgenden Alarmzustände geht:
1. Versorgungsspannung Ui < Ui,min: Das Gerät arbeitet nun zwar evtl. noch, die
Messung kann aber fehlerbehaftet sein.
2. Messgerät geht über die Gerätefunktion "Ausgang bei Alarm" (010) und der Auswahl
"MIN(<=3.6mA)" in einen Alarmzustand. Einzelheiten hierzu entnehmen Sie bitte dem
Kapitel 5.2.
Achten Sie bitte immer auf eine ausreichende Versorgungsspannung (→ Seite 75).
Kirchgaesser Industrieelektronik GmbH
t
LEVEL-EX-S1B1A
Anzeige und Bedienung
t
LEVEL-EX-S1D1A
31
