Bitte beachten Sie die folgenden Einbaubedingungen:
• Montieren Sie den Messwertaufnehmer nicht in die Mitte des Behälters, Silos oder
Bunkers (B). Der empfohlene Abstand zur Außenwandung beträgt 1/3 des Radius (A)
des Behälters, Silos oder Bunkers.
• Vermeiden Sie Messungen durch den Befüllstrom hindurch (C).
• Vermeiden Sie, dass sich Einbauten wie Grenzschalter, Temperatursensoren usw.
innerhalb des Abstrahlwinkels α = 11 ° liegen (D), der maximale Radius bei maximalem
Messbereich beträgt etwa 0,7 m. Gerade symmetrische Einbauten (E) können die
Messung beeinträchtigen.
• Richten Sie den Messwertaufnehmer senkrecht zur Füllgutoberfläche aus (F).
• Montieren Sie niemals zwei Ultraschallmesswertaufnehmer in einem Behälter, Silo oder
Bunker, weil die beiden Signale sich gegenseitig beeinflussen können.

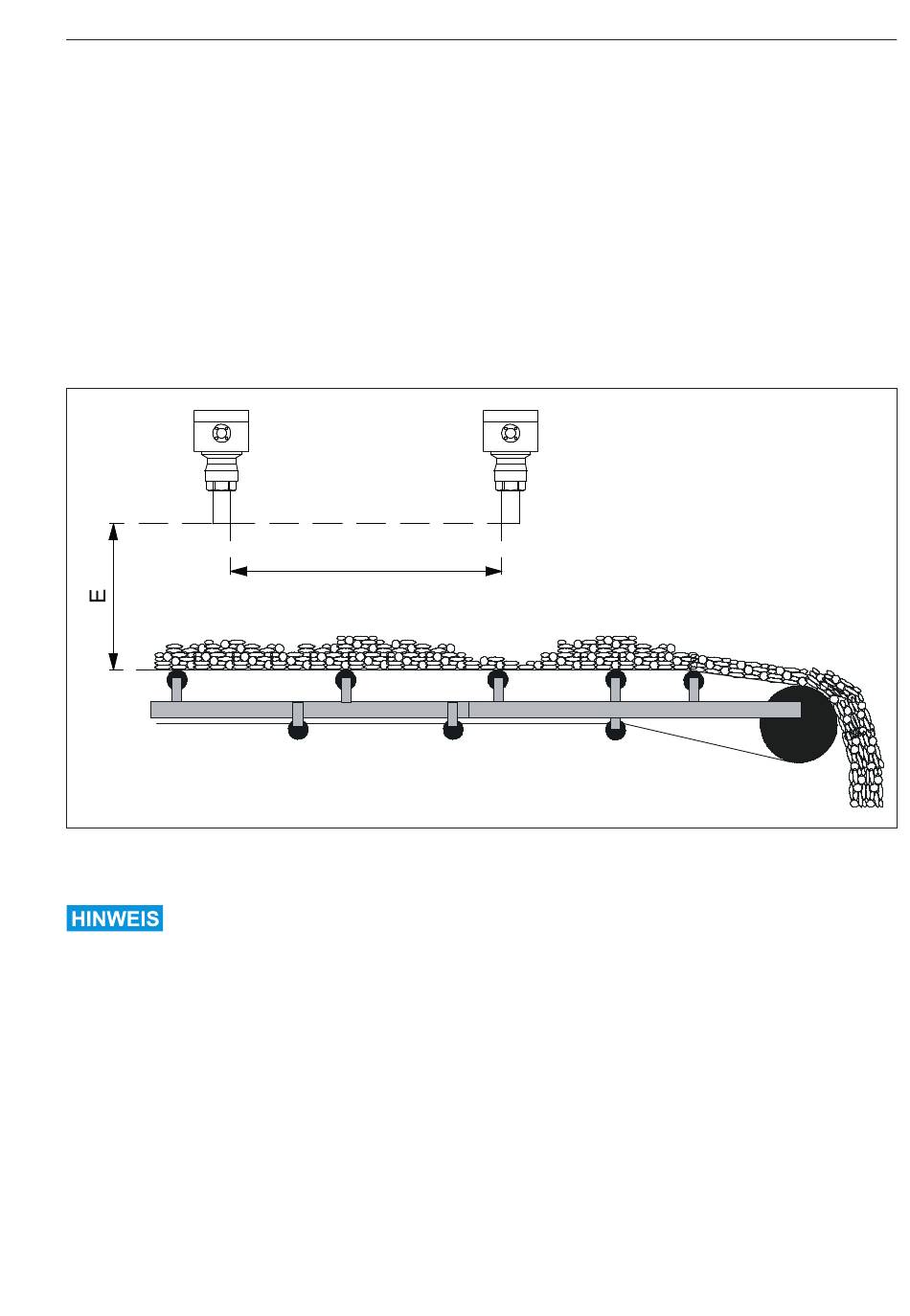

Abbildung 4: Bandbelegungsmessung
Bei gewählter Messbedingung "Bandbelegung" und dem Einsatz von mehr als
einem Messgerät empfehlen wir einen Mindestabstand (A) von doppeltem Abstand
Messumformer zum Band (E).
