PHONIC CORPORATION Bedienungsanleitung MR4283d

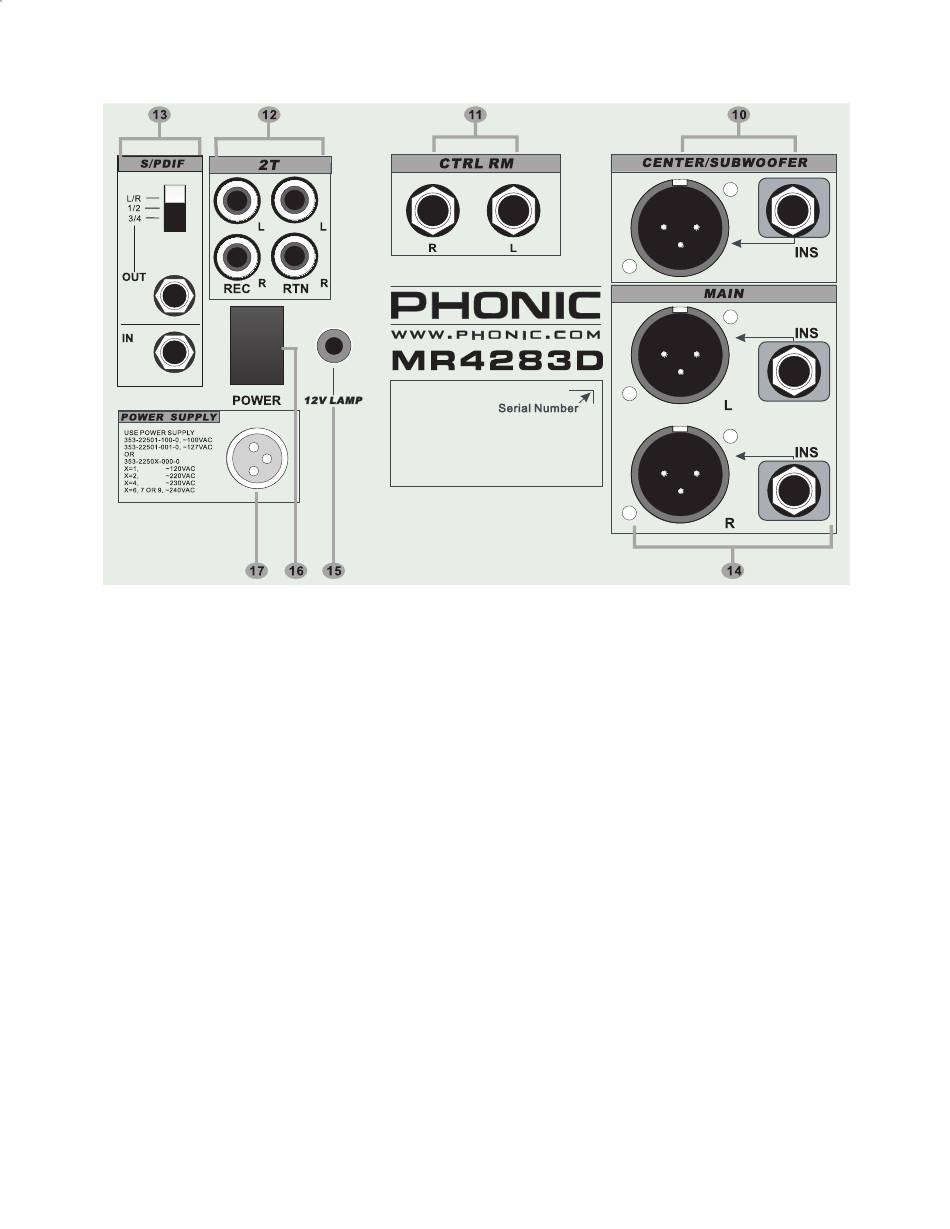

10 CENTER / SUBWOOFER AUSGANG
Der Center / Subwoofer Ausgang ist elektronisch symmetriert und liegt in Form einer männlichen XLR-Buchse
vor. Hier können weitere Lautsprecheranlagen, entweder für einen Frontfill (Center Cluster), eine zweite
Beschallungszone oder ein Subwoofer System, angeschlossen werden. Dieser Ausgang enthält eine Mischung
des linken und rechten Summensignals.
Wenn ein elektronisch symmetrierter Ausgang wie der vorliegende Mono Ausgang mit einem unsymmetrischen
Eingang verbunden wird, muss für die Ausgangsseite ein dreipoliger TRS Klinkenstecker und für die
Eingangsseite ein 2-poliger Klinkenstecker verwendet werden; an der Ausgangsseite muss der Leiter, der am
Ring angelötet ist, abgelötet werden. Bei Verwendung der XLR-Buchse muss die Verbindung zum PIN 3
unterbrochen werden. Dies garantiert die beste Übertragung.
Wird der Center Ausgang als Subwoofer Ausgang verwendet, kann auf der Bedienfläche des Mixers das Signal
mit einem Schalter entsprechend gefiltert werden. Die vom Werk voreingestellte Übergangsfrequenz dieses
Tiefpassfilters liegt bei 120 Hz, sie kann aber mittels einer internen Brücke auf 80 Hz eingestellt werden.
Auch der Center / Subwoofer Ausgang verfügt über einen INSERT Punkt, wo ein externes Gerät wie Equalizer
oder Kompressor eingeschleift werden kann – die Funktion entspricht der Insert Buchse in den Monokanälen
(siehe dort).
11 CTRL RM
Es gibt zwei unsymmetrische Klinkenbuchsen (linker und rechter Kanal) für den Anschluss von
Kontrollmonitoren. Diese Ausgänge enthalten das gleiche Signal wie der Ausgang für den Kopfhörer (siehe dort).
Das Signal für die Kontrollmonitore stammt aus der CTRL RM Sektion (siehe dort).
12 2T RTN, 2T REC L/R
Die Cinch Eingänge 2T RTN und die Cinch Ausgänge 2T REC L/R sind für den Anschluss von
semiprofessionellen Geräten mit einem Pegel von –10dB ausgelegt. Hier können DAT Rekorder, CD Player und
CD Rekorder, MD oder Kassettengeräte etc. für Aufnahmezwecke (REC OUT) und Wiedergabezwecke (TAPE
IN) angeschlossen werden.
