PHONIC CORPORATION Bedienungsanleitung MR4283d
SYMMETRISCH UND UNSYMMETRISCH
Die meisten Störungen bei Audioinstallationen werden durch falsche und
beschädigte Steckverbindungen hervorgerufen. Um eine
ordnungsgemäße Verkabelung Ihrer Anlage zu gewährleisten sollten Sie
die folgenden Abschnitte aufmerksam durchlesen, es sei denn Sie sind
schon mit den Begriffen symmetrisch und unsymmetrisch vertraut.
Was bedeutet unsymmetrische Kabelführung?
Diese Art der Verkabelung findet sich in der Regel bei den meisten Heim
Stereo Anlagen und Videosystemen. Es gibt einen Leiter der das Signal
trägt, der andere ist für die Erdung/Masse bestimmt. Im Normalfall, bei
Signalen mit geringerem Pegel, schirmt der Masseleiter das
signalführende Kabel ab. (Siehe Abbildung 4)
Was bedeutet symmetrische Kabelführung?
Bei einem symmetrierten Aufbau wird das Signal über 2 Leiter und einen
zusätzlichen masseführenden Schutzleiter gesendet. Die beiden
signalführenden Leiter übertragen prinzipiell ein identisches Signal,
jedoch ist das eine gegenüber dem anderen um 180° gedreht. Der
Symmetrier Aufholverstärker in der Eingangssektion dreht die Phase des
einen Signals und addiert dieses zu dem anderen hinzu.
Störeinstreuungen, die auf dem Kabelweg in das System eingedrungen
sind, "reiten" sozusagen auf beiden Signalwegen und sind deshalb
gleichphasig. In der Eingangssektion wird also die Phase des einen
Störsignals wiederum um 180° gegenüber dem anderen gedreht und auf
addiert – und somit löschen sich diese beiden Signale gegenseitig aus.
Fazit: Das Nutzsignal wird übertragen, Störeinstreuungen ausgelöscht.
(Siehe Abbildung 5)
DER UNTERSCHIED ZWISCHEN BEIDEN
VERFAHRENSWEISEN
Da eine symmetrische Kabelführung gegen äußere Störeinstreuungen
unempfindlich ist, muss der Masseleiter keinen elektrischen Strom
führen, was bedeutet, dass die beiden miteinander verbundenen Geräte
das gleiche Massepotential haben, was wiederum Grundbedingung für
ein störungsfreies System ist.
Schauen wir uns noch mal das unsymmetrische System an. Dort fließt der Strom des Signals vom Signalleiter
zum Masseleiter, also von plus nach minus. Das Massepotential der beiden verbundenen Geräte ist aber nicht
identisch. Das bedeutet dass dieses System viel eher von äußeren Störeinstreuungen beeinflusst wird.
Symmetrische Systeme können im Gegensatz zu unsymmetrischen durchaus über lange Kabelstrecken verlust-
und störungsfrei arbeiten. Das Ergebnis ist ein niedriger Nebengeräuschpegel bei dem symmetrischen System.
Weil ein symmetrisches System 2 Leiter für das Signal und einen Leiter für die Masse/Abschirmung braucht,
werden mindestens drei Leiter benötigt. Also ist hierbei die abschirmende Masse vollkommen vom Signal
getrennt.
Lesen Sie bitte den folgenden Abschnitt sorgfältig, wenn Sie Anlagen verkabeln, egal ob symmetrisch und
unsymmetrisch.

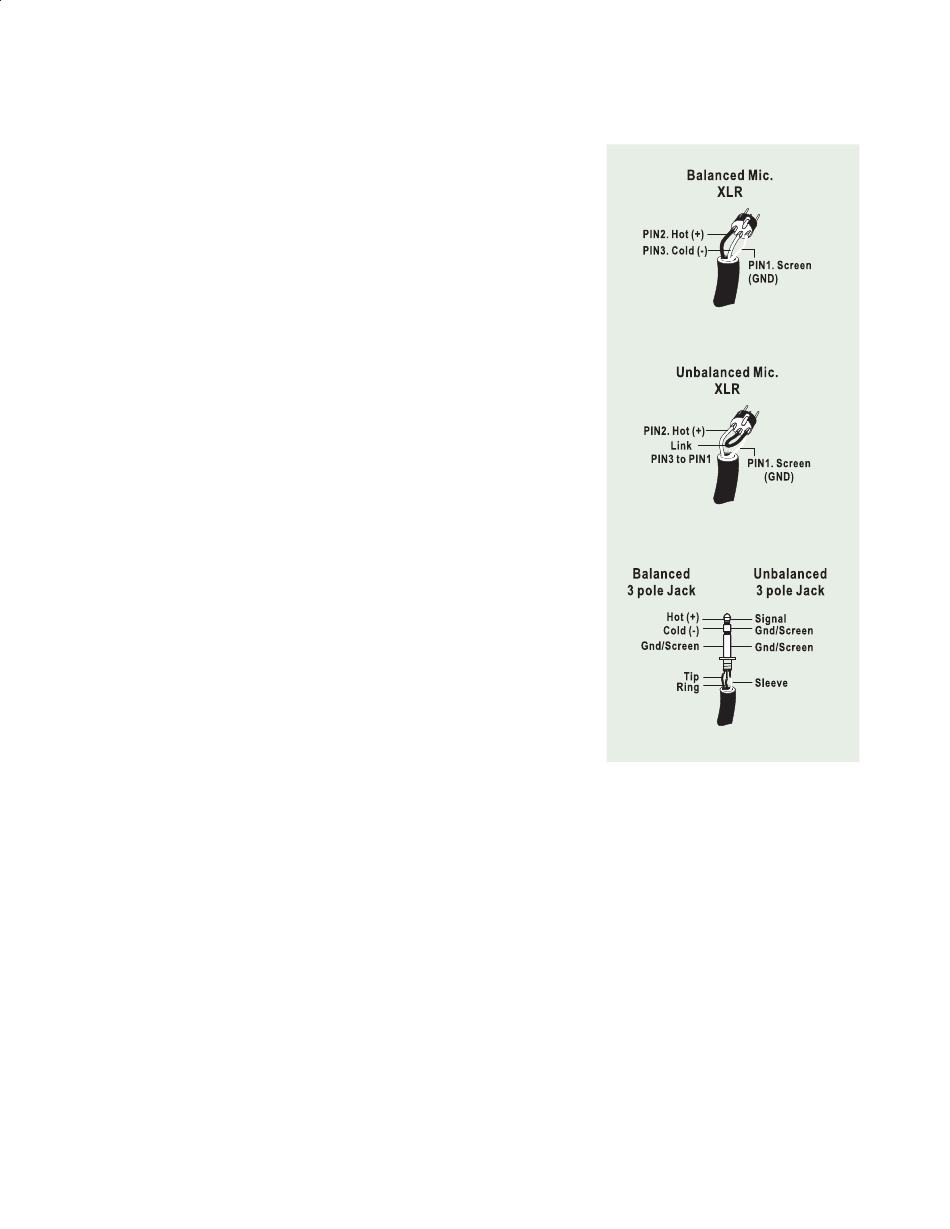

DIE KORREKTE KABELFÜHRUNG BEI SYMMETRISCHEN VERBINDUNGEN
Verwenden Sie für die Verbindung des Audiosignals Stecker mit drei Anschluss-Stiften. Stellen Sie sicher, dass
das System ordnungsgemäß geerdet ist. Verwenden Sie niemals einen Masse isolierenden Stecker, ohne das
System zusätzlich separat zu erden. Dies ist eine Grundbedingung für eine einwandfrei Audioverbindung.
Die Masse Verbindung (Pin 1 bei einem XLR Stecker) muss beim Quellgerät immer gegeben sein. Sollten sie
die Masse Verbindung trennen wollen, tun Sie dies beim Zielgerät, indem Sie die Masse Verbindung am
5
