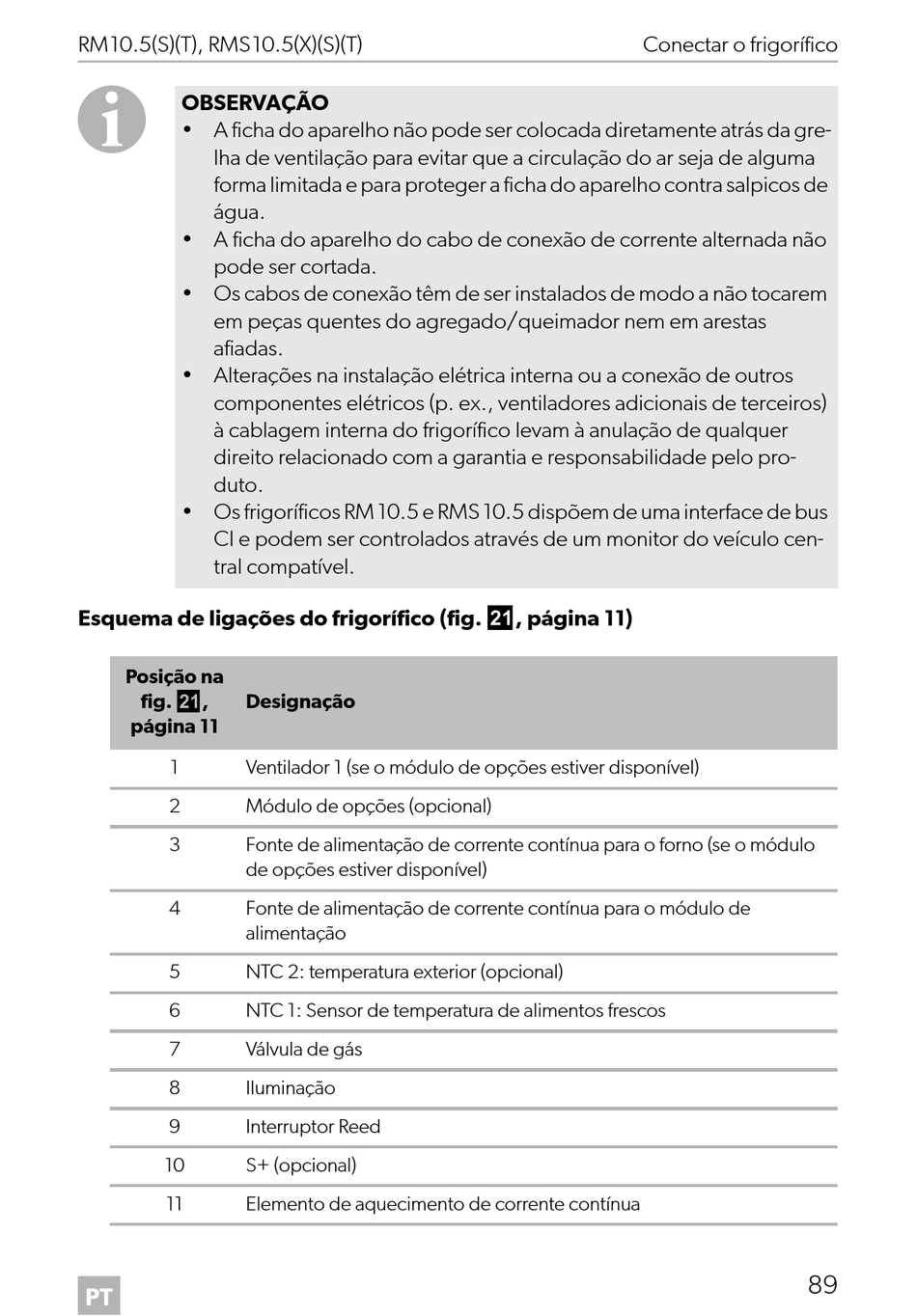

RM10.5(S)(T), RMS10.5(X)(S)(T)
I
OBSERVAÇÃO
• A ficha do aparelho não pode ser colocada diretamente atrás da gre-
lha de ventilação para evitar que a circulação do ar seja de alguma
forma limitada e para proteger a ficha do aparelho contra salpicos de
água.
• A ficha do aparelho do cabo de conexão de corrente alternada não
pode ser cortada.
• Os cabos de conexão têm de ser instalados de modo a não tocarem
em peças quentes do agregado/queimador nem em arestas
afiadas.
• Alterações na instalação elétrica interna ou a conexão de outros
componentes elétricos (p. ex., ventiladores adicionais de terceiros)
à cablagem interna do frigorífico levam à anulação de qualquer
direito relacionado com a garantia e responsabilidade pelo pro-
duto.
• Os frigoríficos RM 10.5 e RMS 10.5 dispõem de uma interface de bus
CI e podem ser controlados através de um monitor do veículo cen-
tral compatível.
Esquema de ligações do frigorífico (fig. k, página 11)
Posição na
fig. k,
Designação
página 11
1 Ventilador 1 (se o módulo de opções estiver disponível)
2 Módulo de opções (opcional)
3 Fonte de alimentação de corrente contínua para o forno (se o módulo
de opções estiver disponível)
4 Fonte de alimentação de corrente contínua para o módulo de
alimentação
5 NTC 2: temperatura exterior (opcional)
6 NTC 1: Sensor de temperatura de alimentos frescos
7 Válvula de gás
8 Iluminação
9 Interruptor Reed
10 S+ (opcional)
11 Elemento de aquecimento de corrente contínua
PT
Conectar o frigorífico
89
