Koble til kjølesystemet

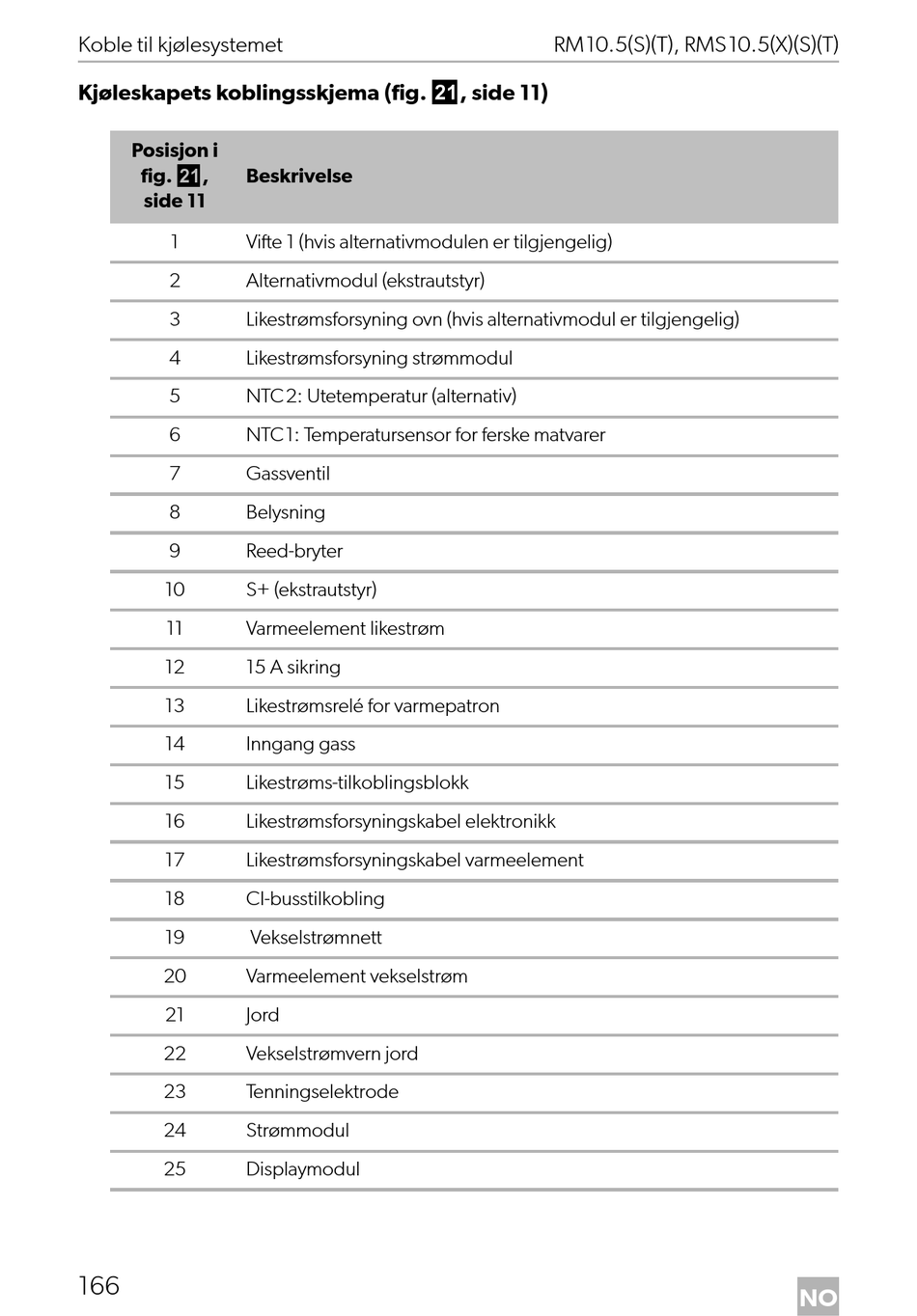

Kjøleskapets koblingsskjema (fig. k, side 11)
Posisjon i
fig. k,
Beskrivelse
side 11
1 Vifte 1 (hvis alternativmodulen er tilgjengelig)
2 Alternativmodul (ekstrautstyr)
3 Likestrømsforsyning ovn (hvis alternativmodul er tilgjengelig)
4 Likestrømsforsyning strømmodul
5 NTC2: Utetemperatur (alternativ)
6 NTC1: Temperatursensor for ferske matvarer
7 Gassventil
8 Belysning
9 Reed-bryter
10 S+ (ekstrautstyr)
11 Varmeelement likestrøm
12 15 A sikring
13 Likestrømsrelé for varmepatron
14 Inngang gass
15 Likestrøms-tilkoblingsblokk
16 Likestrømsforsyningskabel elektronikk
17 Likestrømsforsyningskabel varmeelement
18 CI-busstilkobling
19 Vekselstrømnett
20 Varmeelement vekselstrøm
21 Jord
22 Vekselstrømvern jord
23 Tenningselektrode
24 Strømmodul
25 Displaymodul
166
RM10.5(S)(T), RMS10.5(X)(S)(T)
NO
