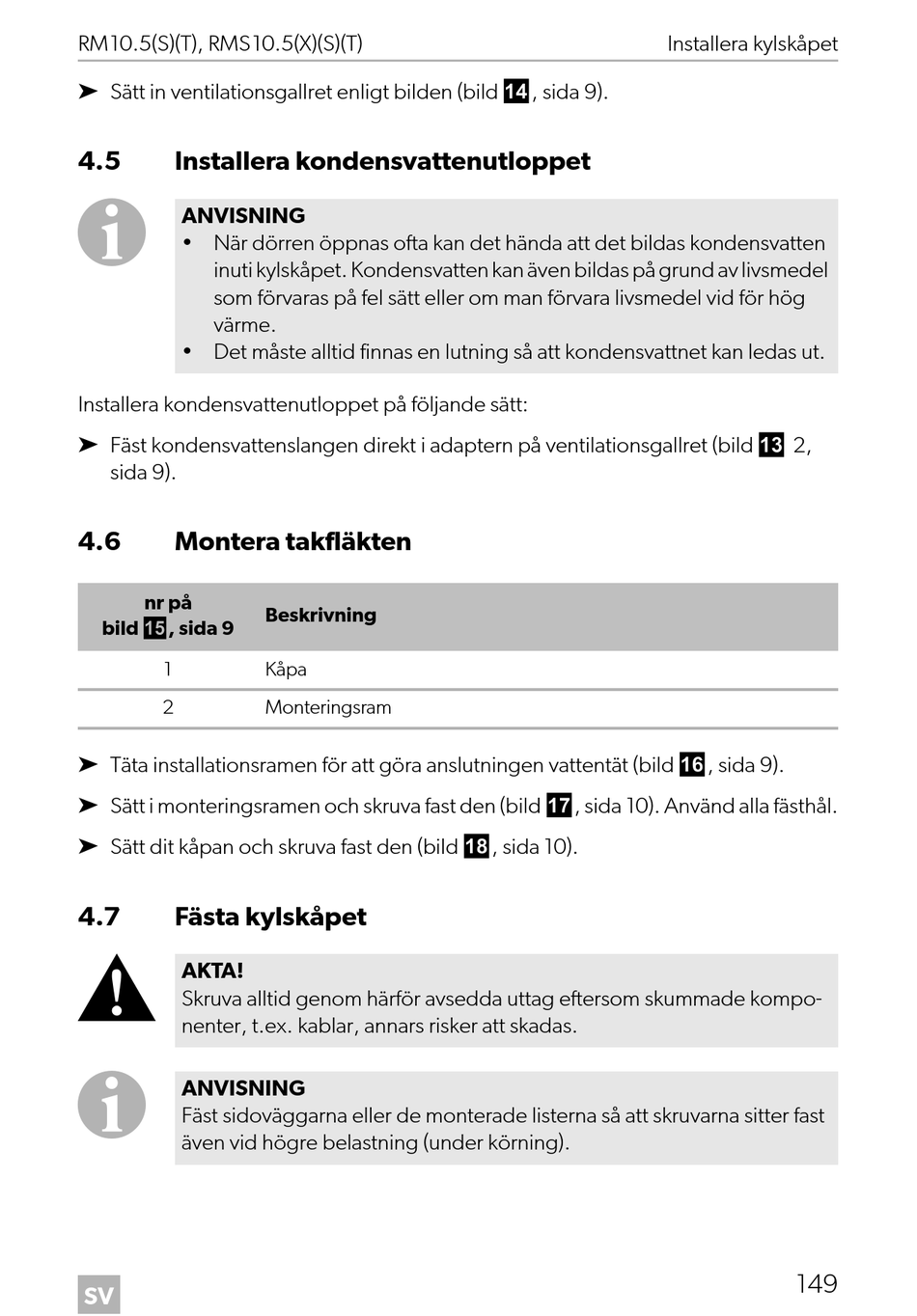

Montera Takfläkten - Dometic RM10.5 Montageanleitung

RM10.5(S)(T), RMS10.5(X)(S)(T)
➤ Sätt in ventilationsgallret enligt bilden (bild d, sida 9).
4.5 Installera kondensvattenutloppet
I
ANVISNING
• När dörren öppnas ofta kan det hända att det bildas kondensvatten
inuti kylskåpet. Kondensvatten kan även bildas på grund av livsmedel
som förvaras på fel sätt eller om man förvara livsmedel vid för hög
värme.
• Det måste alltid finnas en lutning så att kondensvattnet kan ledas ut.
Installera kondensvattenutloppet på följande sätt:
➤ Fäst kondensvattenslangen direkt i adaptern på ventilationsgallret (bild c 2,
sida 9).
4.6 Montera takfläkten
nr på
bild e, sida 9
1
2
➤ Täta installationsramen för att göra anslutningen vattentät (bild f, sida 9).
➤ Sätt i monteringsramen och skruva fast den (bild g, sida 10). Använd alla fästhål.
➤ Sätt dit kåpan och skruva fast den (bild h, sida 10).
4.7 Fästa kylskåpet
!
AKTA!
Skruva alltid genom härför avsedda uttag eftersom skummade kompo-
nenter, t.ex. kablar, annars risker att skadas.
I
ANVISNING
Fäst sidoväggarna eller de monterade listerna så att skruvarna sitter fast
även vid högre belastning (under körning).
SV
Beskrivning
Kåpa
Monteringsram
Installera kylskåpet
149
