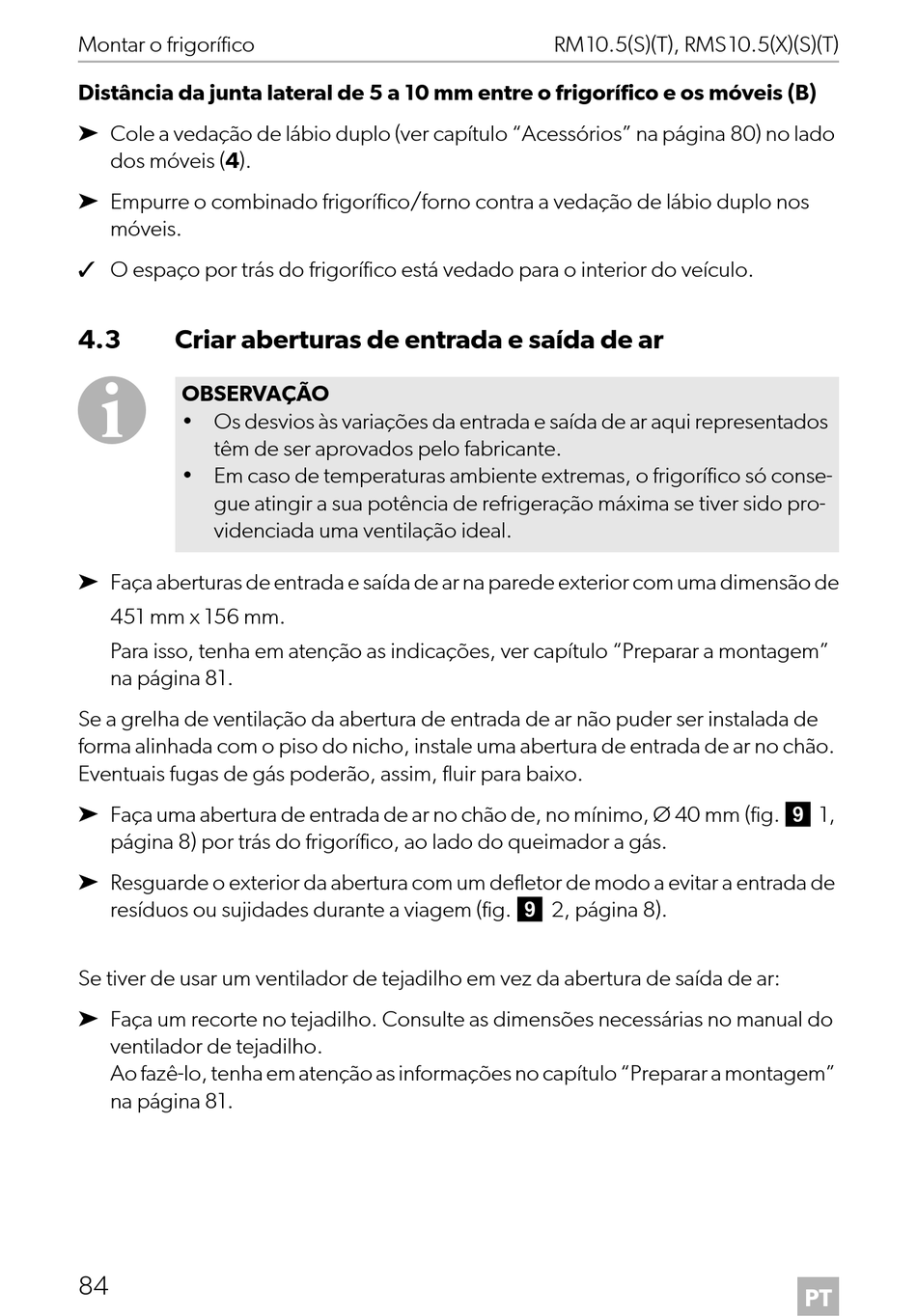

Dometic RM10.5 Montageanleitung Seite 84

Montar o frigorífico
Distância da junta lateral de 5 a 10 mm entre o frigorífico e os móveis (B)
➤ Cole a vedação de lábio duplo (ver capítulo "Acessórios" na página 80) no lado
dos móveis (4).
➤ Empurre o combinado frigorífico/forno contra a vedação de lábio duplo nos
móveis.
✓ O espaço por trás do frigorífico está vedado para o interior do veículo.
4.3 Criar aberturas de entrada e saída de ar
I
OBSERVAÇÃO
• Os desvios às variações da entrada e saída de ar aqui representados
têm de ser aprovados pelo fabricante.
• Em caso de temperaturas ambiente extremas, o frigorífico só conse-
gue atingir a sua potência de refrigeração máxima se tiver sido pro-
videnciada uma ventilação ideal.
➤ Faça aberturas de entrada e saída de ar na parede exterior com uma dimensão de
451 mm x 156 mm.
Para isso, tenha em atenção as indicações, ver capítulo "Preparar a montagem"
na página 81.
Se a grelha de ventilação da abertura de entrada de ar não puder ser instalada de
forma alinhada com o piso do nicho, instale uma abertura de entrada de ar no chão.
Eventuais fugas de gás poderão, assim, fluir para baixo.
➤ Faça uma abertura de entrada de ar no chão de, no mínimo, Ø 40 mm (fig. 9 1,
página 8) por trás do frigorífico, ao lado do queimador a gás.
➤ Resguarde o exterior da abertura com um defletor de modo a evitar a entrada de
resíduos ou sujidades durante a viagem (fig. 9 2, página 8).
Se tiver de usar um ventilador de tejadilho em vez da abertura de saída de ar:
➤ Faça um recorte no tejadilho. Consulte as dimensões necessárias no manual do
ventilador de tejadilho.
Ao fazê-lo, tenha em atenção as informações no capítulo "Preparar a montagem"
na página 81.
84
RM10.5(S)(T), RMS10.5(X)(S)(T)
PT
